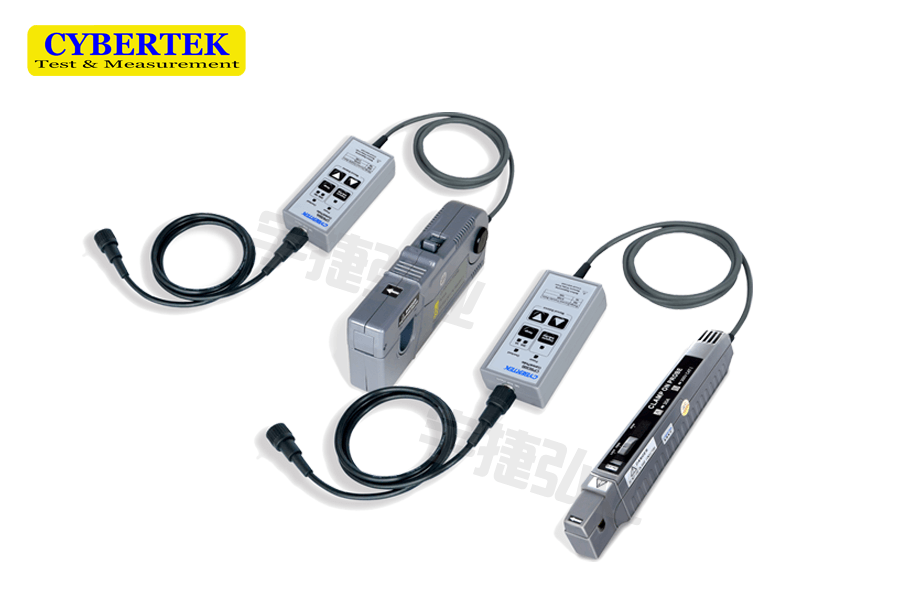

示波器电流探头是一种高频电流探头,可以同时测量直流和交流。它的特点包括:高带宽,可以准确,快速地捕获电流波形;精度高,在该范围内,精度可达1%,可以满足测试领域的需求;有两种量程可供选择,这便于测量小电流。具有自动消磁和调零功能;声光过流报警功能,提醒您切换量程;电子触摸按键设计,使用寿命更长。
示波器电流探头采用SMT大规模集成电路,结构坚固,不易损坏,先进的磁电传感器用于通过测试电流产生的磁场信号来测量电流信号。通过分析示波器电流探头的损坏,发现示波器电流探头更容易损坏的部分包括连接到电流放大器的电路板,示波器电流探头的磁环损坏,电流探头的磁环线圈和电流探头的滑动夹已损坏,并且电缆断开。
示波器电流探头损坏的原因以及防止损坏示波器电流探头的几种方法。
1、电流放大器开电后,插拔电流探头而引起的电路板损坏。
预防损坏的方法:切记不要在通电的情况下插入或拔下电流探头。
2、磁环线圈比较细,过流会导致线圈烧毁。
预防损坏的方法:使用时避免负载过电流。
3、磁环是易碎的材料,将其摔在地面上或用力太大,很容易损坏。磁环损坏/损坏会导致测试不准确或无法进行电流测量。
预防损坏及使用的方法:使用时避免掉落地板或用力过大出现损坏。
4、电流夹子未对准和裂纹都会导致测试不准确或无法测量电流。 防止损坏的方法:使用时应对齐电流夹子。
5、电缆线被太使劲拉、扭等会容易损坏。
预防损坏的方法——使用时,请勿过分拉扯或扭曲电缆等。
