电压探头和电流探头的时间偏差校正方法

更新时间:2021-06-23 05:31      点击次数:139 次

  有经验的工程师都知道,如果要使用数字示波器进行功率测量,首先要测量MOSFET开关器件漏源极之间的电压和电流,或者IGBT的集电极和发射极之间的电压。但是如果我们需要完成这个测试测量任务,就必须使用两个不同的示波器探头配合示波器来完成测试测量任务。

电流探头

  其中一个是高压差分探头,另一个是电流探头。由于这两个探头是两种不同类型的示波器探头,如果将它们一起用于测试和测量,则需要消除它们之间的时间偏差。那么,我们在使用示波器进行测试测量时,应该如何校正电压探头和电流探头的时间偏差呢?宇捷弘业跟大家一起分享:

  与示波器高压差分探头相比,示波器电流探头通常是一种非侵入式霍尔效应探头。这两种类型的探针中的每一种都有其独特的传输延迟。而这两种延迟之间的差异称为时间偏差,这也是我们今天关注的问题之一,因为不同探头之间的时间偏差会导致我们在测试和测量时幅度测量和时间相关的测量不准确。 .因此,大家一定要了解探头传输延迟对Z峰值功率和面积测量的影响。

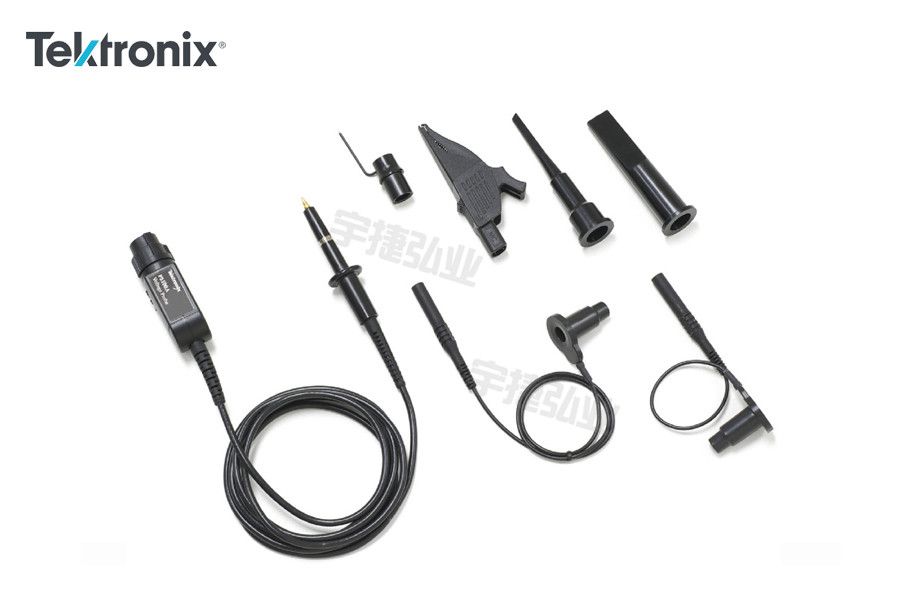

高压探头

  毕竟,功率是电压和电流的乘积。如果两个相乘的变量没有得到很好的修正,结果就会是错误的。当探头没有正确“时间偏移校正”时,开关损耗等测量精度会受到影响。但是,有些功率测量软件具有自动校正所选探头组合的时间偏差的功能。示波器由软件控制,通过实时电流电压信号调整电压通道和电流通道之间的延时,去除电压探头和电流探头。传输延迟的区别,这个需要你先有这种软件。

  如果没有这样的软件,我们仍然可以使用静态校正时间偏差的功能,但前提是特定的电压探头和电流探头具有恒定且可重复的传输延迟。静态校正时间偏差功能可根据内置传输计划自动调整所选探头的所选电压和电流通道之间的延迟。
