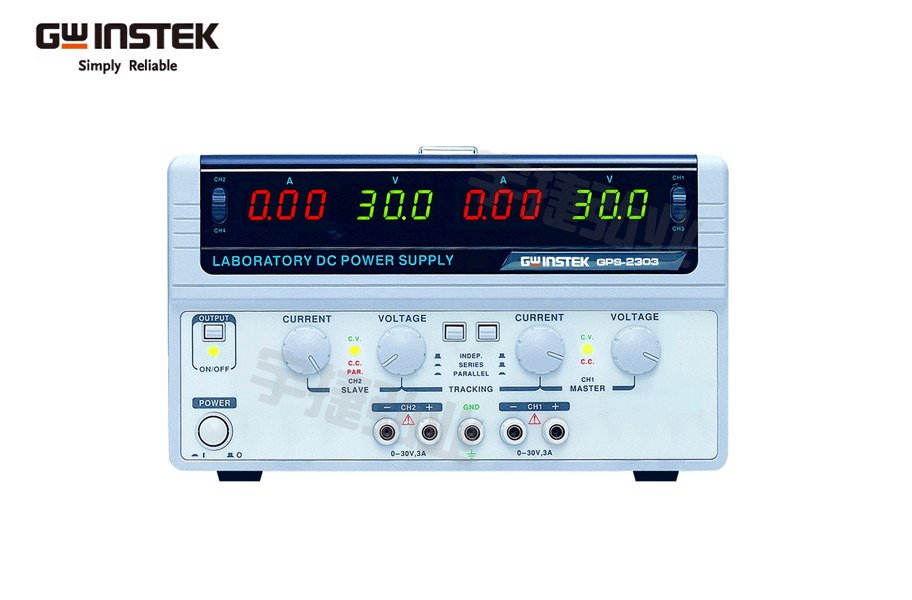

固纬 直流电源供应器 GPS2303/GPS3303/GPS4303

品牌
固纬GW

型号
GPS2303

GPS-GPS2303/GPS3303/GPS4303 主要由四组相同、独立、可调整的直流电源供应器组成(GPS-3303C 有三组,GPS-2303C 有二组),从前面板的 TRACKING 选择开关可选择三种模式:独立输出、串联输出或并联输出。

分享到:
GPS2303

  GPS2303直流电源供应器是一部可调式多功能的工作站、可携带式的仪器,分别由GPS-4303C/4302C提供了四组独立的输出,GPS-3303C 提供了二组独立的输出以及一组固定5V 直流电压输出,GPS-2303C 提供了二组独立的输出。可应用在逻辑线路,可作多种输出电压/电流变化,可应用在追踪式(TRACKING)正负电压误差非常小的精密仪器系统上,非常实用又方便。

  GPS-4303C/4302C 主要由四组相同、独立、可调整的直流电源供应器组成(GPS-3303C 有三组,GPS-2303C 有二组),从前面板的 TRACKING 选择开关可选择三种模式:独立输出、串联输出或并联输出。当在独立模式(INDEP)状态时,每组电源供应器的输出电压、电流为独立分离输出,而其输出端子到机壳或输出端子到输出端子的隔离度(ISOLATED)有300V。当在追踪模式(TRACKING)状态时,CH1 和CH2 两个输出端会自动的连接成串联模式(SERIES)或并联模式 (PARALLEL),不需另外从输出端接任何导线;在串联模式时,调整 CH1 输出电压(+)即有等量的CH2 电压(-)输出;并联模式时,调整CH1 输出电流,则CH1 输出端即有二倍的电流量输出。

  每一组电源供应器(除了GPS-3303C 的CH3 和GPS-4303C/4302C 的CH4)是一个完全晶体管化(Transistorized) ,可调节式的恒压及恒流源,在最大输出额定电流时,提供了满刻度额定的输出电压或连续调整输出范围内任何定点电压,对相当大负载可作一恒压源,对非常小的负载可作一恒流源。当供给恒压源时(独立模式或追踪模式),前面板的电流调节器可限制输出电流(Current Limit)(超载或短路)。当供给恒流源时(只有在独立模式时)前面板的电压调节器可限制最大(上限)电压输出;也就是当输出电流达到预定值时,可自动将电压稳定性转变为电流稳定性,反之亦然,当输出电压达到预定值时,可自动将电流稳定性转为电压稳定性。

  每一组电源供应器(CH1~CH4),前面板都有一组仪表量测输出电压或电流。使用面板控制开关操作追踪模式时,机器内部会自动连接到自动追踪模式的状态。

  若使用在音频线路,仪器内部提供了连续(Continuous)或动态 (Dynamic)负载的连接器,当连接器(J111 和J309)接到“ON”的位置时,即可提供给音响放大器很稳定的直流电源。
