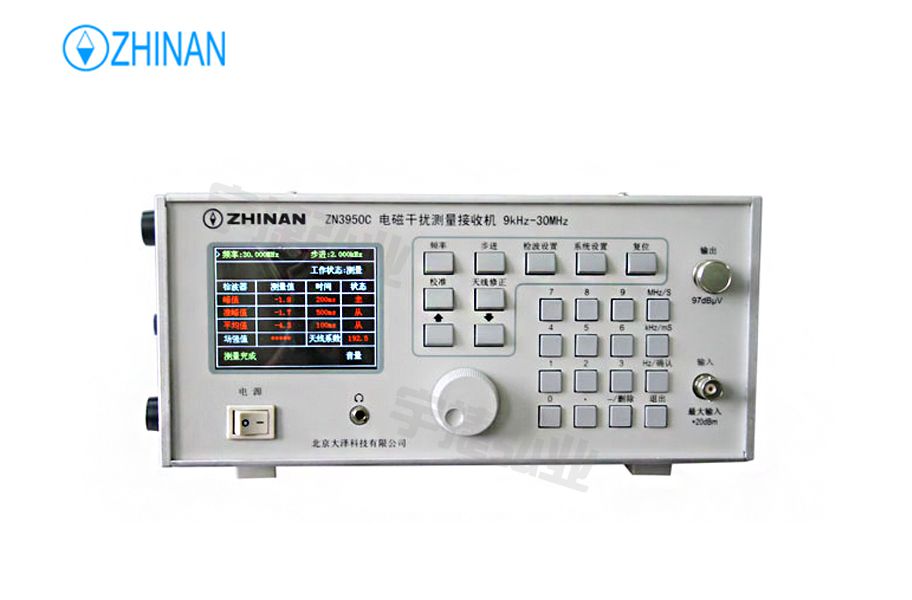

大泽ZHINAN 电磁干扰测量接收机ZN3950C

品牌
大泽ZHINAN

型号
ZN3950C

◆ 频率范围:9kHz~30MHz;
◆ 频率最小步进:10Hz(9kHz~150kHz);1kHz(150kHz~30MHz);
◆ 电压测量范围:0dBμV~120dBμV;
◆ 检波方式:峰值检波、准峰值检波、平均值检波;
◆ 各检波测量时长范围:100ms~3000ms;
◆ 峰值检波器参数:峰值保持时间 100ms-3s。

分享到:
ZN3950C

产品概述

  ZN3950C电磁干扰测量接收机(以下简称本仪器)主要用于测量频率范围为9kHz~30MHz的干扰或正弦信号,配合我公司生产的同频段测量天线,可进行相应频段的场强测量。

  本仪器采用了LCD显示、DDS、PLL及高性能微处理控制器等技术。操作简便、性能可靠、体积小、重量轻。符合CISPR-16标准的各项要求。本仪器带有同频段的信号源输出,和232接口,可同时进行的平均值、峰值、准峰值的准确测量。适合家用电器、电动工具、灯具、滤波器等相关标准测试。配合PC软件,可进行扫描测试、点测试并可对测试数据进行存储及分析。

技术条件

  1. 频率范围:9kHz~30MHz;

  2. 频率最小步进:10Hz(9kHz~150kHz);1kHz(150kHz~30MHz)

  3. 电压测量范围:0dBμV~120dBμV

  4. 检波方式:峰值检波、准峰值检波、平均值检波

  5. 各检波测量时长范围:100ms~3000ms

  6. 峰值检波器参数:峰值保持时间 100ms-3s

  7. 准峰值检波器参数:

      充电时间:45ms(9kHz~150kHz)

                       1ms(150kHz~30MHz)

      放电时间:500ms(9kHz~150kHz)

                       160ms(150kHz~30MHz)

  8. 表头机械时间常数:160ms±80ms

  9. 过载系数:>24dB (9kHz~150kHz)

                       >30dB (150kHz~30MHz)

  10. 直放过载:>25dB

  11. 测量误差:±1.5dB

  12. 中频带宽:9kHz±1kHz(6dB)

                          200Hz±10Hz(6dB)

  13. 中频抑制:>40dB

  14. 中频镜频抑制:>40dB

  15. 跟踪源电平:97dBμV±2dBμV

  15. 场强测量范围:10dBμV/m~140dBμV/m(配ZN30800)

                                 30dBμV/m~140dBμV/m(配ZN30900A)

  16. 符合CISPR-16标准

  17. 体积:(L×W×H)360×270×120mm

  18. 重量:13.5kg
