手持式频谱分析仪FSH

品牌
罗德与施瓦茨R&S

型号
FSH

◆ 频率范围:9 kHz ~ 3.6/8/13.6/20 GHz
◆ 高灵敏度 (<-141 dBm (1 Hz));带前置放大器 <-161 dBm (1 Hz)
◆ LTE信号分析所需的20 MHz解调带宽
◆ 测量不确定度非常低 (< 1 dB)
◆ 测量功能广泛,可用于与发射机系统的调试与维护有关的所有重要测量任务
欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、手持式频谱分析仪FSH产品概述

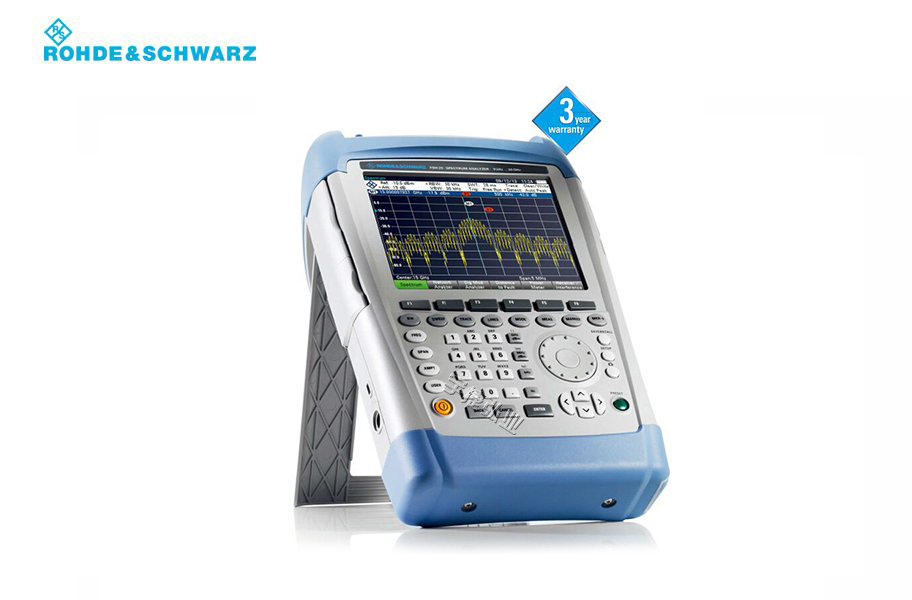

  R&S FSH频谱分析仪结构坚固,携带方便,适合在工作现场使用。它的设计独特,重量较轻,操作十分简便,具有众多测量功能,是室外工作人员必不可少的、有效的测量工具。

  R&S FSH是一款手持式频谱分析仪,依据不同的型号、选件可以实现不同的功能,例如功率计、电缆和天馈线测试仪、双端口矢量网络分析仪。它提供了非常重要的RF分析功能,RF技术服务人员或安装和维护团队可使用这些功能解决日常的常规性测量任务。例如,它可用于发射机系统的维护和安装,检查电缆和天线,评估广播、无线通信和服务中的信号质量,测量电磁场强度,或者是简单的实验室应用。R&S FSH能够快速可靠地以高测量准确度执行上述任务。

  R&S FSH是一种手持式仪器,重量仅为3 kg。所有常用功能都有各自的功能键,按键都在手指可触及范围之内。即便是在很差的光线条件下,从高亮的彩色显示屏也能容易地读取数据,并且还有一种适用于极端环境的单色模式。

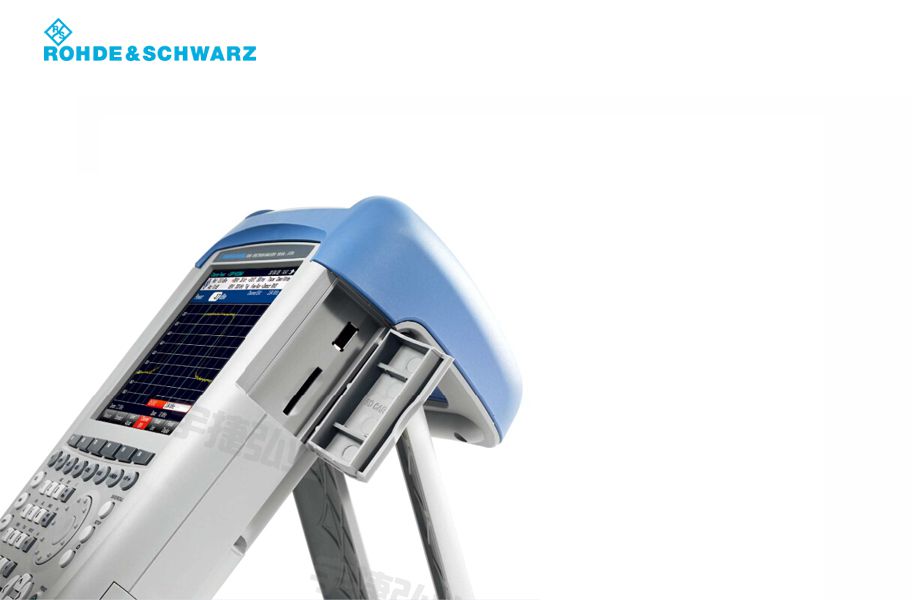

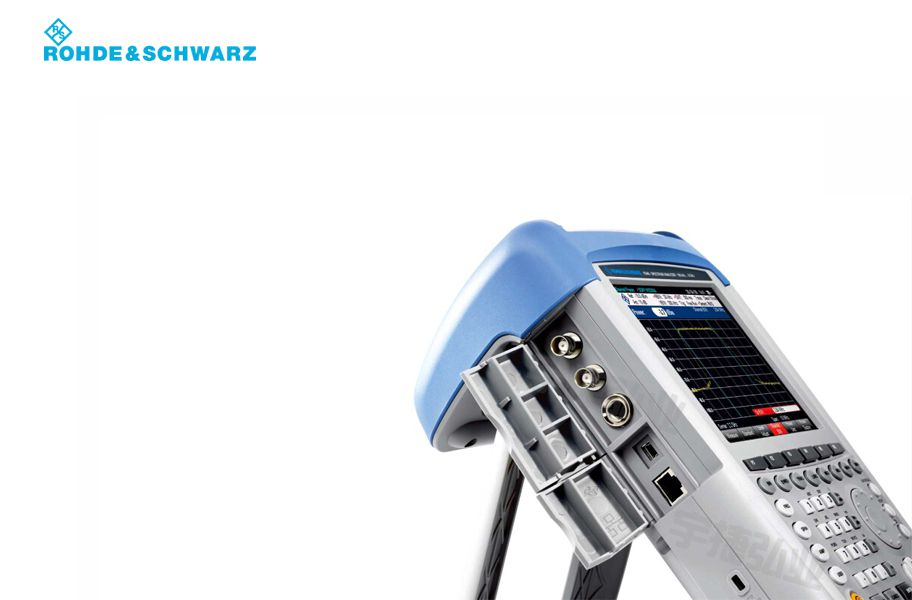

  R&S FSH的电池容量使仪表能够无间断地工作4.5小时。在数秒之内即可更换电池。如果下雨怎么办?没有问题-所有的连接器都是防水的。



二、手持式频谱分析仪FSH主要特点

  ◆ 频率范围:9 kHz ~ 3.6/8/13.6/20 GHz

  ◆ 高灵敏度 (<-141 dBm (1 Hz));带前置放大器 <-161 dBm (1 Hz)

  ◆ LTE信号分析所需的20 MHz解调带宽

  ◆ 测量不确定度非常低 (< 1 dB)

  ◆ 测量功能广泛,可用于与发射机系统的调试与维护有关的所有重要测量任务

  ◆ 带内置直流电源 (偏置) 的内部跟踪发生器和VSWR电桥

  ◆ 双端口网络分析仪

  ◆ 坚固的防水外壳,适应现场的恶劣工作条件

  ◆ 重量轻 (带电池3 kg),易于手持,功能键触手可及

  ◆ 因为可由用户配置和带有自动操作序列 (向导),容易操作



三、手持式频谱分析仪FSH优点和主要特性

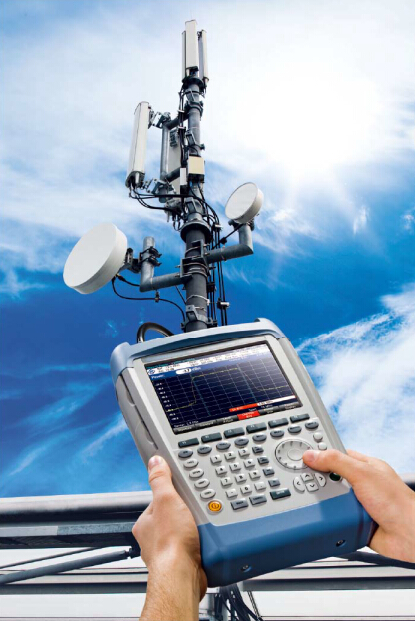

  发射站的安装与维护

  ◆ 脉冲信号的功率测量

  ◆ 信道功率测量

  ◆ 邻道功率测量

  ◆ 杂散辐射测量 (频谱辐射模板)

  ◆ 采用门控扫描测量脉冲信号的调制频谱

  ◆ 发射信号分析 (连接到BTS或OTA)

     • GSM/GPRS/EDGE

     • WCDMA/HSDPA/HSPA+

     • CDMA2000®

     • 1xEV-DO

     • LTE FDD/TDD

     • TD-SCDMA/HSDPA

  ◆ 故障距离测量

  ◆ 双端口矢量网络分析

  ◆ 标量网络分析

  ◆ 单端口电缆损耗测量

  ◆ 矢量电压表

  ◆ 位置发现和使用GPS接收机提高测量精度

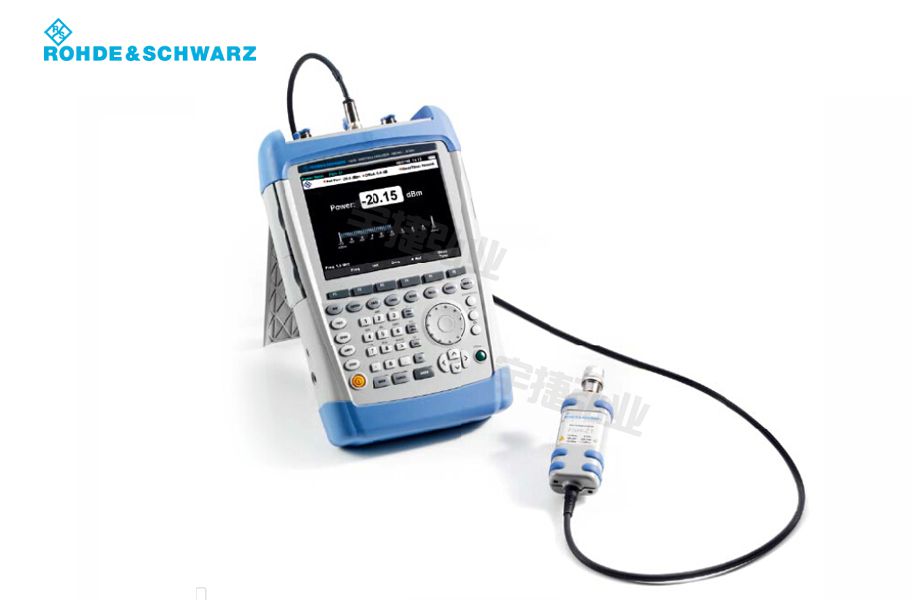

  ◆ 功率测量,频率最大到67 GHz

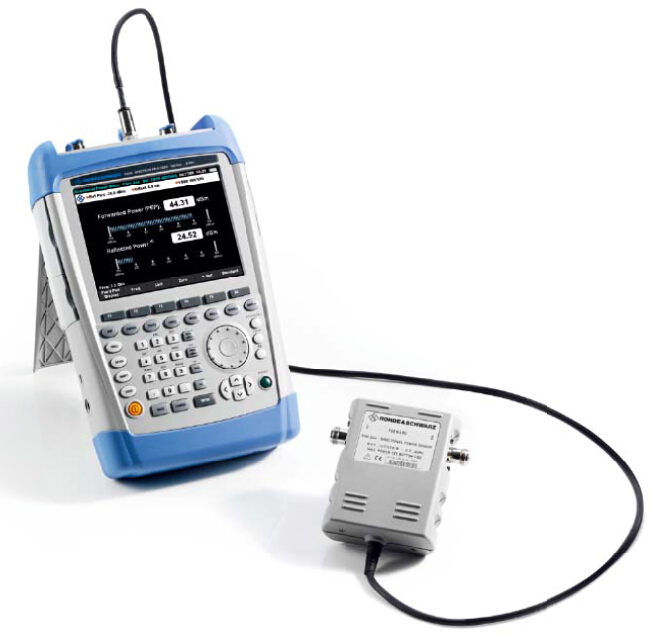

  ◆ 频率高达4 GHz的定向功率测量

  ◆ 信道功率测量

  ◆ 利用宽带功率探头进行脉冲分析

  干扰分析和地理标记以及室内图

  ◆ 基于FSH-K14和FSH-K15的瀑布测量

  ◆ 采用FSH-K15和定向天线的干扰分析

  ◆ 地理标记

  ◆ 室内图

  电磁场测量

  ◆ 带定向天线的场强测量

  ◆ 带同向天线的场强测量

  实验室或服务中的诊断应用

  ◆ 通用的频谱分析

  ◆ EMC预认证测量和信道扫描

  ◆ AM调制深度测量

  ◆ 测量由谐波引起的信号失真

  ◆ EMC故障诊断

  存档和远程控制

  ◆ 用于测量结果存档的R&S®FSH4View软件

  ◆ 通过LAN或USB进行远程控制

  便捷的操作

  ◆ 通过键盘和旋钮快速选择功能

  ◆ 任何情况下都可最佳读取测量结果

  ◆ 使用R&S®FSH向导,仅需几个步骤就可获得测试报告

  ◆ 利用信道表设置频率

  ◆ 可使用多种语言操作
