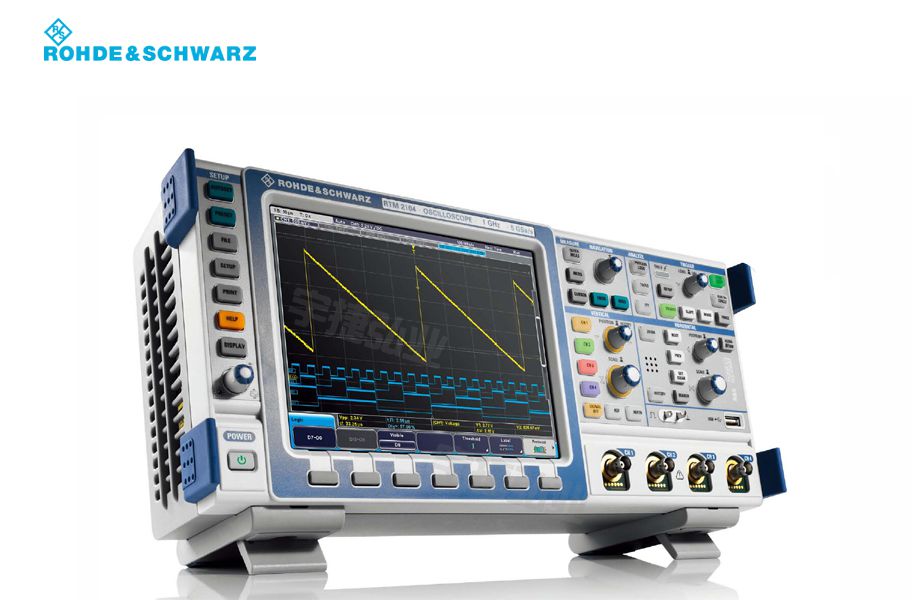

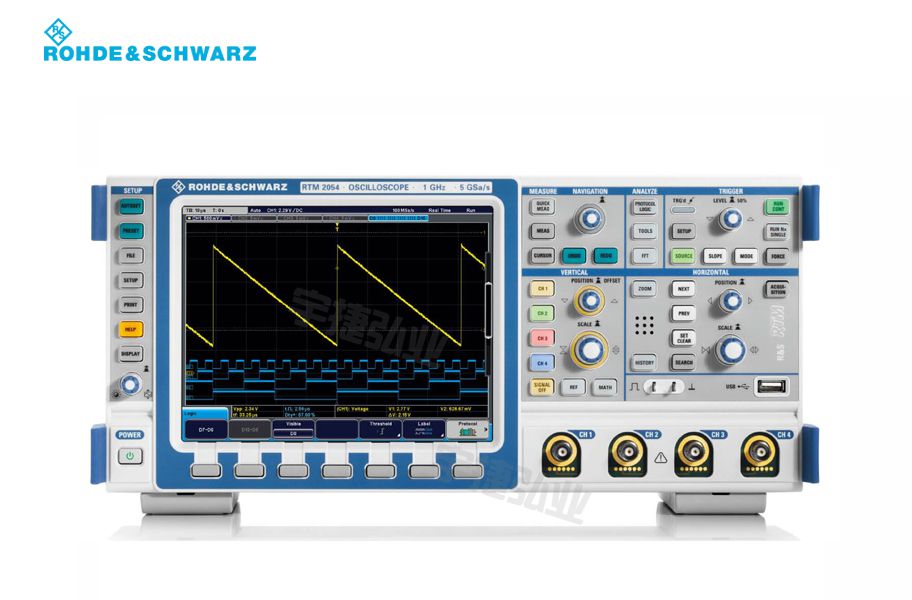

罗德施瓦茨R&S 台式示波器RTM

一、产品概述

　　使用简便并能快速获得可靠结果是用户对R&S RTM台式示波器的期望。R&S RTM启动速度很快，在其它示波器仍在启动时，就已显示出信号并能分析结果，并且这些信号在使用其它仪器时可能会被噪声掩盖。通过两个显示画面，可在一个屏幕上显示所有内容，并能够迅速执行各种功能。

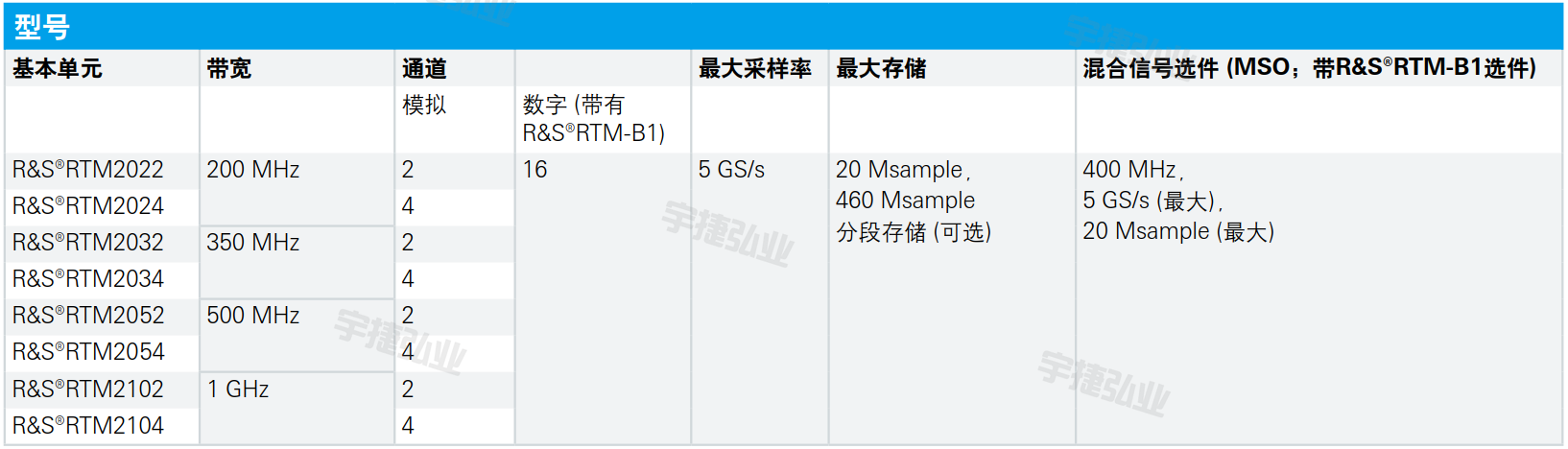

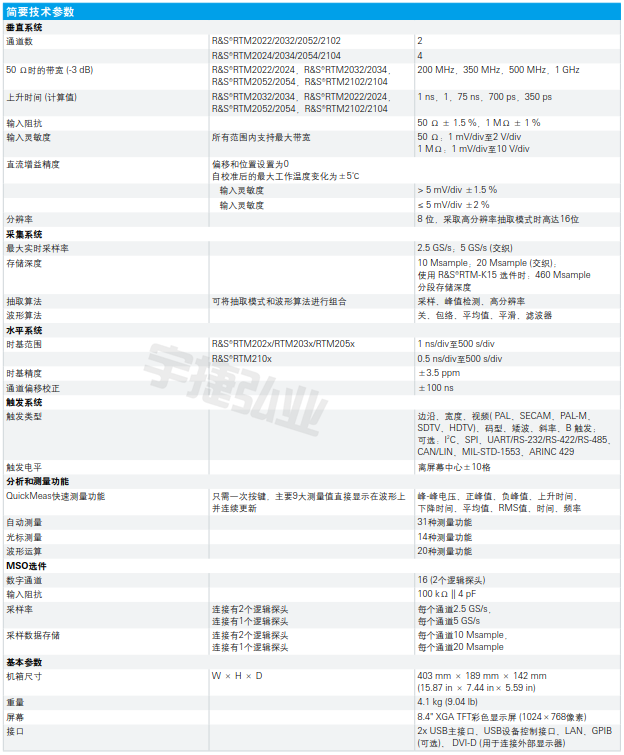

　　RTM型示波器具有200 MHz、350 MHz、500 MHz和1 GHz带宽，可提供最高5 GS/s的采样率和最大20 Msample的存储深度。因此，即使是测量长信号序列，这种示波器也可精确显示信号细节并具有很高的时间分辨率。

　　除了通用测量和分析工具外，RTM示波器还具有特殊功能，可以在调试和信号分析过程中帮助用户快速获得所需结果。只需按一个按钮，QuickMeas快速测量功能就能以图形方式显示当前激活信号的主要测量值，并连续对其进行更新。RTM示波器提供了模板测试和视频触发等标准功能。

　　作为一种精品示波器，RTM可满足人们在嵌入式硬件的开发、生产和维修方面对台式示波器日益增长的需求，在一台仪器中不仅提供时域、频域、协议和逻辑分析，而且还提供了一个数字万用表功能：

　　◆ 时域分析：具有1 mV/div的高灵敏度，能够检测到其它示波器因噪声过大所掩盖的信号

　　◆ 频域分析：使用频谱图选件，通过集成的FFT和频谱分析功能执行可靠故障检测

　　◆ 逻辑分析：存储深度20 Msample，采样率5 GS/s，用于详细分析数字信号

　　◆ 协议分析：对各种串行总线执行触发和解码

　　◆ 数字式电压表/频率计数器：主要信号参数一览无余

二、优点和主要特性

　　快速而精确地获得测量结果

　　◆ 快速获得测量结果：开机、测量、完成

　　◆ 一键获得信号细节：QuickMeas快速测量功能

　　◆ 几秒内完成设置：模板测试

　　◆ 聚焦细节：搜索和导航

　　◆ 集成功能：FFT分析

　　◆ 聚焦：数字式电压表和频率计数器

　　精确至微秒级

　　◆ 1 mV/div：全测量带宽

　　◆ 模拟前端：低噪声和低串扰

　　◆ 大容量存储：以高分辨率记录长信号序列

　　◆ 丰富的触发功能

　　实用的智能设计

　　◆ 便于操作：带有颜色的控件

　　◆ 两个显示画面 (而不是一个)：虚拟屏幕功能

　　◆ 容错：撤消/恢复功能

　　◆ 远程控制、数据交换：各种接口

　　◆ 多种语言：9种语言可供选择

　　可扩展性：提高应用能力

　　◆ 逻辑分析：快速、精确地测试嵌入式设计

　　◆ 串行协议：方便的触发与解码

　　◆ 分段存储：历史模式下的存储深度为 460 Msample

　　◆ 电源分析：详细分析电流和电压

　　◆ 频谱分析：迅速识别时域与频域之间的相互关联

　　探头：良好的接触

　　附件：用于机架安装和运输
