力科Lecroy 高清示波器HDO9000/HDO9000-MS

品牌
力科LeCroy

型号
HDO9000

◆ 10位分辨率; 使用滤波器优化时高达13.8 位;
◆ 1 GHz - 4 GHz 带宽;
◆ 高达40 GS/s 采样率;
◆ 15.4" 电容触摸屏;
◆ 带有一次触摸的MAUI。

分享到:

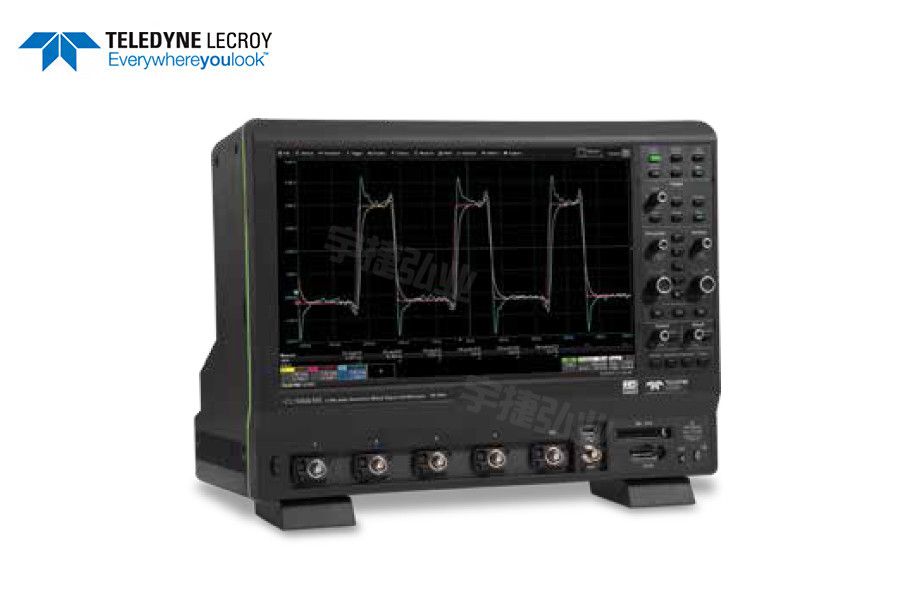

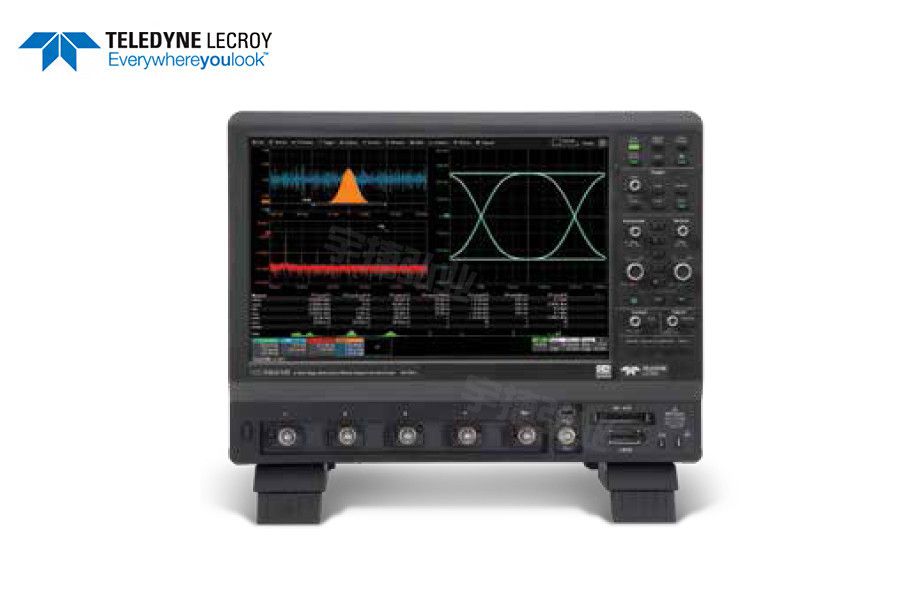

HDO9000

一、产品概述

  HDO9000高精度示波器利用HD1024技术实现了高达4 GHz的带宽以及10位的分辨率。HD1024技术确保了每次测量条件下示波器都能够处于最优的分辨率和最优秀的信号完整性。集成的超大明亮的15.4英寸电容触摸屏以及带有一键触摸的MAUI用户界面带来了卓越的用户体验。40 GS/s采样率,深入广泛的工具箱,高清下调试等一系列性能为HDO9000提供了毫无妥协的极佳测量性能。

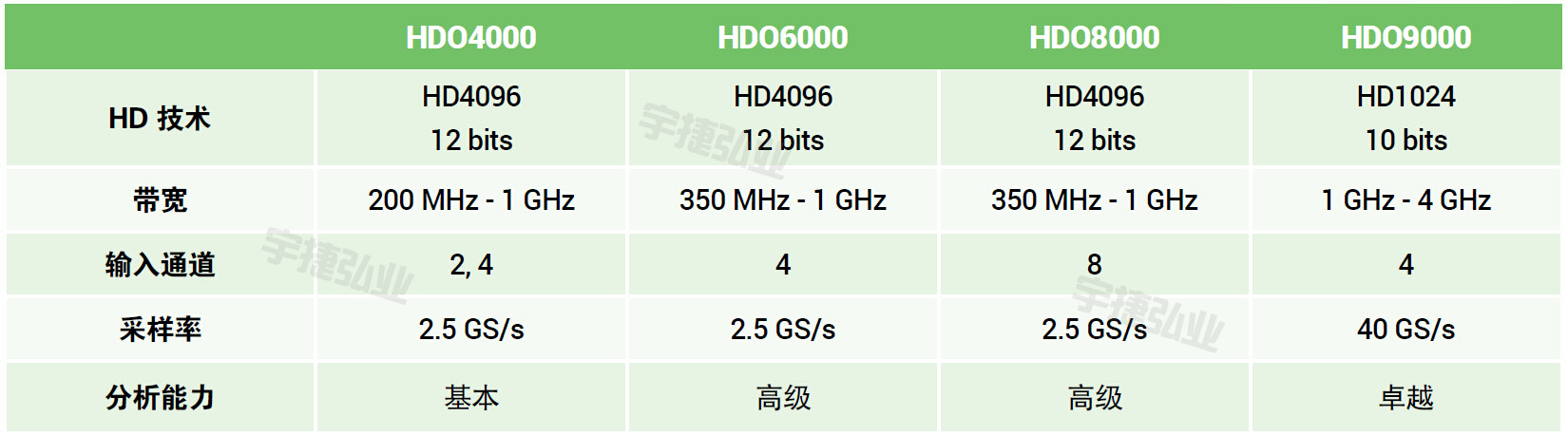

二、关键指标

  ◆ 10位分辨率; 使用滤波器优化时高达13.8 位

  ◆ 1 GHz - 4 GHz 带宽

  ◆ 高达40 GS/s 采样率

  ◆ 15.4" 电容触摸屏

  ◆ 带有一次触摸的MAUI

     • 为触摸而设计

     • 为简单而创造

     • 为解决问题而发明

  ◆ 高级工具

     • 抖动和时序分析能力

     • WaveScan – 搜索和查找

     • LabNotebook 归档和报告生成

     • 历史模式 - 波形回放

  ◆ 可选软件包

     • 高级用户自定义

     • 数字滤波

     • 频谱分析

     • 器件和开关电源供给分析

     • 完整的串行数据分析,调试和验证一致性工具

  ◆ 16 个数字通道,1.25 GS/s采样率

     • 模拟和数字交叉码型触发

     • 数字码型搜索和查找

     • 模拟和数字时序测量

     • 逻辑状态模拟

     • 活动指示器

  ◆ HD1024 技术

  HD1024高精度技术实现了4 GHz带宽下的10位垂直分辨率。HDO9000能够在每种特定的测量状态下动态的自动决定ADC配置从而能够始终提供最优的分辨率。

  ◆ 强大,深入的工具箱

  标准的函数、测量、调试和归档功能提供了非常卓越的分析能力。针对特定应用的软件包使得常见的设计/验证方案变得更加简单。高级用户自定义选项(XDEV)允许用户自定义测量参数和函数,提供了无限的分析能力。

  ◆ 15.4" 电容触摸屏

  HDO9000及带有一键触摸的MAUI使得用户只要对显示屏的一次触摸即可完成所有常见的操作,优化了方便性和效率。而且,15.4英寸高分辨率的电容触摸屏大显示器的快速响应进一步增强了带有一键触摸的MAUI的效率和直观性。

  ◆ 卓越的串行数据工具

  多种多样的应用软件能够应对所有来自串行数据测试的挑战,从全自动一致性测试软件到灵活的调试工具包。一整套协议和眼图测试工具包,是行业内最直观的触发和解码软件包的极好补充。

三、主要特性

  1. 15.4" 高分辨率 WXGA 电容触摸显示屏

  2. MAUI 的 OneTouch对操作的便利性和效率进行了优化

  3. "Add New" 按钮快速建立新的波形

  4. HD1024 技术实现了10-bit 分辨率下带宽高达4 GHz

  5. 串行触发可捕获高达 3 Gb/s的信号

  6. "Push" 旋钮– 所有旋钮被向里面推下去时都可以快速激活一些常用功能,如设置微调,自动设置触发电平,偏置归零,延迟归零等

  7. 波形控制按钮-使用多功能的水平控制按钮和垂直操作按钮来控制通道、函数、存储波形等

  8. 专用的光标按钮–选择光标类型,改变光标位置,读取光标的取值,不再需要打开专用的菜单

  9. 专用按钮可以快速访问常用的调试工具.

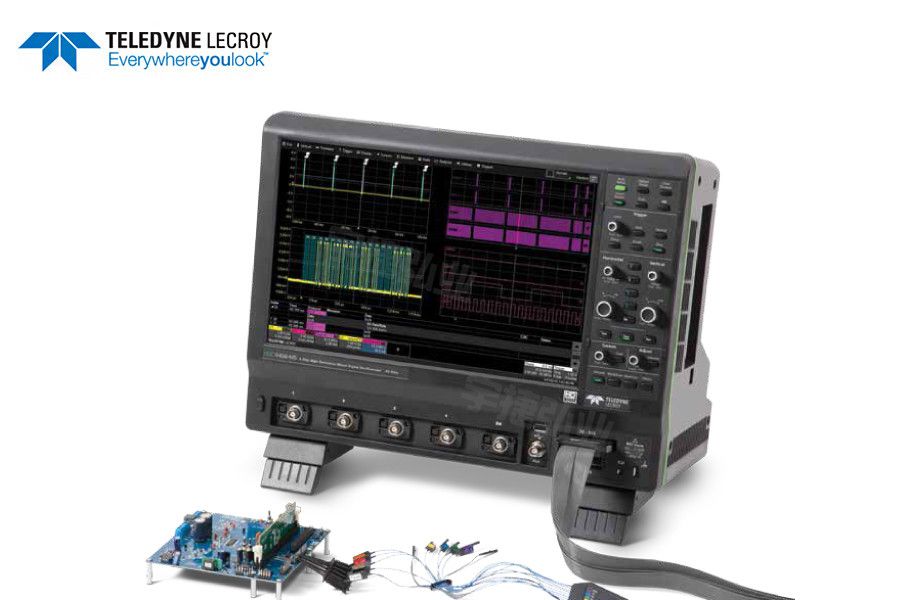

  10. 混合信号功能 –使用集成的16通道混合信号能力调试复杂的嵌入式设计

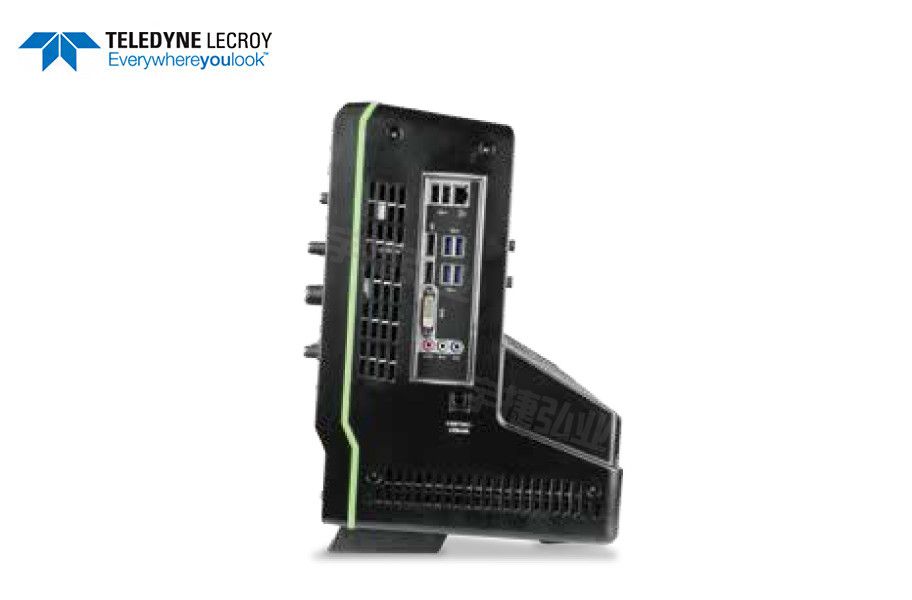

  11. 参考时钟输入输出接口,可以用来连接其它的设备

  12. 带有4个USB 3.1接口和3个USB2.0接口

  13. USBTMC (测试测量类) 基于USB3.1进行快速数据传输
