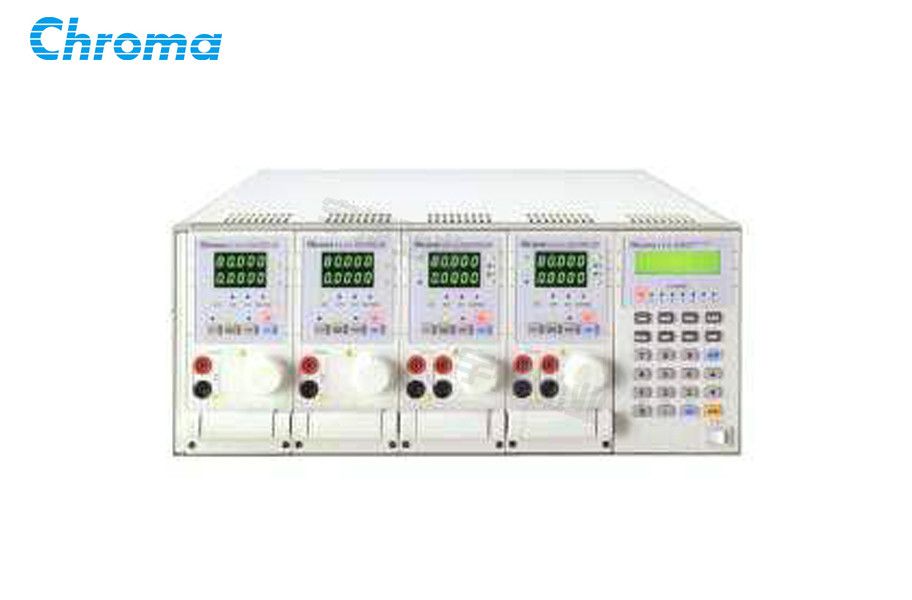

中茂Chroma 可编程高速直流电子负载6330A系列

品牌
中茂Chroma

型号
6330A

◆ 最大功率 : 200W,100W x2(Dual),30W & 250W,300W,350W,600W,1200W;
◆ 電壓量測範圍 : 0~80V / 0~120V / 0~500V;
◆ 定電流(CC),定電阻(CR),定電壓(CV)等操作模式;
◆ 動態負載工作頻率可達到20kHz。

分享到:
6330A

一、產品概述

  6330A系列高速直流電子負載改進了中央處理器工作頻率、串列傳輸速率(波特率)及語法分析程式之處理速度,並且增加了同步並聯執行的功能,以提高操作速度,為提高生產測試量中而進行的自動測試系統整合提供了一理想選擇。將負載模組直接插入系統主機構造系統的這一特性,不僅可以提供簡單的系統配置,而且也方便未來系統進行重組。

  6330A系列產品目前共有8種型號的負載模組,功率可從30W到1200W不等,電流可從0.5mA到240A,電壓量測可從0.5mV到500V。每個負載模組採隔離與地浮接方式,避免造成短路,每個負載模組均具有兩段式電流和電壓量測。主/從介面設計,可同步執行多組電子負載模組拉載的應用,負載可以工作在定電流、定電壓及定電阻工作模式下。

  6330A系列電子負載可模擬各種動態負載狀態,使用者可通過編輯負載電壓,負載電流,負載的上升率,負載的下降率,電流位準保持時間等參數來編輯負載波形。而且具有多達100組測試參數及狀態的儲存能力,系統可根據自動測試需求,隨時從儀器內的儲存單元中調出來任意使用。

  6330A系列電子負載同步並聯控制模式可做多組輸出待測物同步動態測試,及並聯提高負載功率以應用於大功率待測物測試用。

  6330A任一型號負載模組都是採多段式16-bit 高精密電壓電流測線路。使用可通過前控制板簡單的鍵盤來測量及調整在線電壓或模擬短路測試。此外,6330A還為自動化生產線提供了可供選件的遙控器。

  6330A有自我診斷系統設計,可供維護儀器的日常使用,它還具有OP、OC、OT保護及OV、正負極反向告警功能,從而保證了產品的可靠性,是工程測試及自動測試系統整合得以信賴的產品。

  6330A運用了目前先進FET技術,從而將輸入端的阻抗可以降為很低,即使在負載模組輸入端電壓很低的情況下,也可以提供很高的負載電流。例如: 6330A在輸入端電壓為1V時,就可以提供60A的負載電流。對新一代的3.3V低電壓電源測試非常適用。

二、主要特色

  ◆ 增進負載模組執行指令的速度,以提升系統整合測試速度

  ◆ 同步並聯控制模式,在靜態和動態操作模式下可同步執行多組負載並聯拉載應用,功率可達6000W

  ◆ 同一機框可達8個通道,適合多組輸出開關式電源供應器的測試

  ◆ GPIB/RS-232控制介面

  ◆ 最大功率 : 200W,100W x2(Dual),30W & 250W,300W,350W,600W,1200W

  ◆ 電壓量測範圍 : 0~80V / 0~120V / 0~500V

  ◆ 定電流(CC),定電阻(CR),定電壓(CV)等操作模式

  ◆ 動態負載工作頻率可達到20kHz

  ◆ 可編程電流上升下降斜率達10A/μs

  ◆ 負載模組只要0.6V即可達到最大額定電流(63323A)

  ◆ 每個負載模組都具有獨立的電表顯示

  ◆ 及時動態負載模擬及輸出端量測

  ◆ 採多段式 16-bit 高精密電壓、電流量測線路

  ◆ 搖控測試功能

  ◆ 短路測試

  ◆ 開機自我檢測試功能

  ◆ 具有 CE 認證
