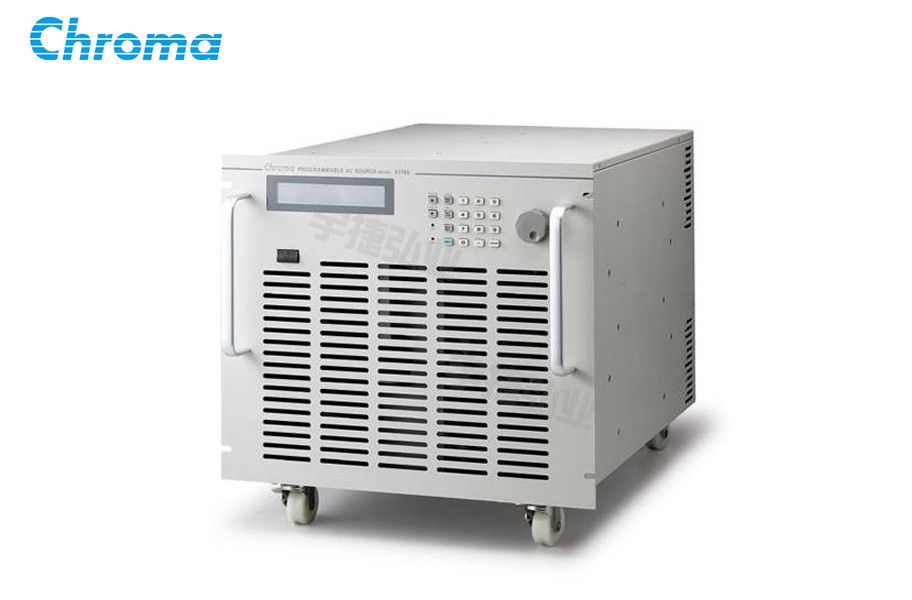

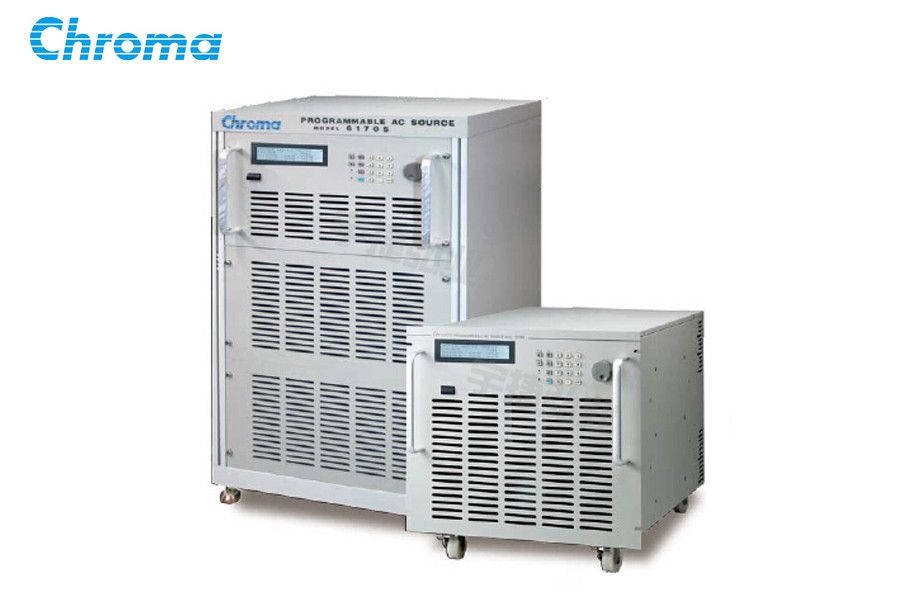

中茂Chroma三相可编程交流电源供应器61700系列

品牌
中茂Chroma

型号
61700系列

◆ 功率:1500VA~1.2kVA

◆ 电压:0~150V/ 0~300V

◆ 频率:15Hz~1.2kHz

◆ 相角差设定:0~360°

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:
61700系列

一、中茂Chroma三相可编程交流电源供应器61700系列概述

  61700系列可编程交流电源供应器,可输出纯净的三相交流电源。使用者可以任意设定输出电压、频率,并量测输出的各项特性,显示在LCD荧幕上。它为研发及品保人员提供了很好的电源模拟工具,来对产品做各种状况的测试。也可适用在生产线上做量产时的自动测试设备。

       61700系列相电压最高可至300VAC,每相可分别设定不同电压,甚至做欠相输出。而且每相之间的相角也可设定,范围0~360°,这些功能可以用来模拟三相不平衡的状况。因为61700系列输出频率范围可由15Hz到1200Hz,它可使用在军事、航空、船舶等的系统或零件测试。

  本系列产品也可模拟电压的瞬降、瞬断、涌浪等状况,也可产生失真的波形供测试,包含了内建30组波形和箝制正弦波,可配合电脑图形化控制个面SoftPanel,更简易操作使用。

  61700系列内部功率转换应用高频切换式原理,并采用PWM控制方法,所以不但效率高,还可以输出非常干净,电压失真度小于0.3%的正弦波。输入端采用了功率因素改善线路(PFC),不仅提高电力使用率,还确保不污染输入电源。内部使用DSP的CPU做控制器,也用它做输出电压、电流、功率、功率因素、波峰因素等的量测。使用者可以在前面板用按键及旋钮做各种设定,并在LCD荧慕上看到设定及量测结果。在后背板有TTL信号可用于系统控制,还可使用电脑透过GPIB或RS-232介面做控制,整合到系统的仪器设备上。

  61700系列本身具有每次开机时,均会做自我诊断测试和具备有完善的保护功能,包括有:过功率(OP),过电流(OC),过电压(OV)和过温度(OT)保护,保证其品质与可信赖度,提供给要求严苛的工程师们测试和自动测试系统的应用。

二、中茂Chroma三相可编程交流电源供应器61700系列主要特色

  ◆ 输出特性:

           ·功率:1500VA,3ø (61701)

                     3000VA,3ø (61702)

                     4500VA,3ø (61703)

                     6000VA,3ø (61704)

                     12000VA,3ø (61705)

           ·输出电压:0~150V/0~300V

           ·频率:15Hz~1.2kHz

  ◆ 相角差设定:0~360°

  ◆ 内建功率因素改善线路(PFC),满载时提供输入端功率因素可达0.98以上

  ◆ 运用先进的脉波宽度调变(PWM)技术,使本系列机种体积小、重量轻

  ◆ 具AC+DC输出模式

  ◆ 可设定输出R.M.S.电流限制

  ◆ 可设定开机起始状态

  ◆ 内建输出电磁开关,真正隔离

  ◆ 开、关机角度控制

  ◆ 广泛的量测机能,包含电压(V), 电流均方根值(Irms),电流峰值(lpk),浪涌电流(lnrush),实功率(P),功率因素(PF),电流波峰因子(CF)等的量测

  ◆ 保护模式包括:过功率、过电流、过电压、过温度等

  ◆ GPIB和RS-232接口(选购配备)

  ◆ 简易使用的计算机图形化操作接口SoftPanel(选购配备)

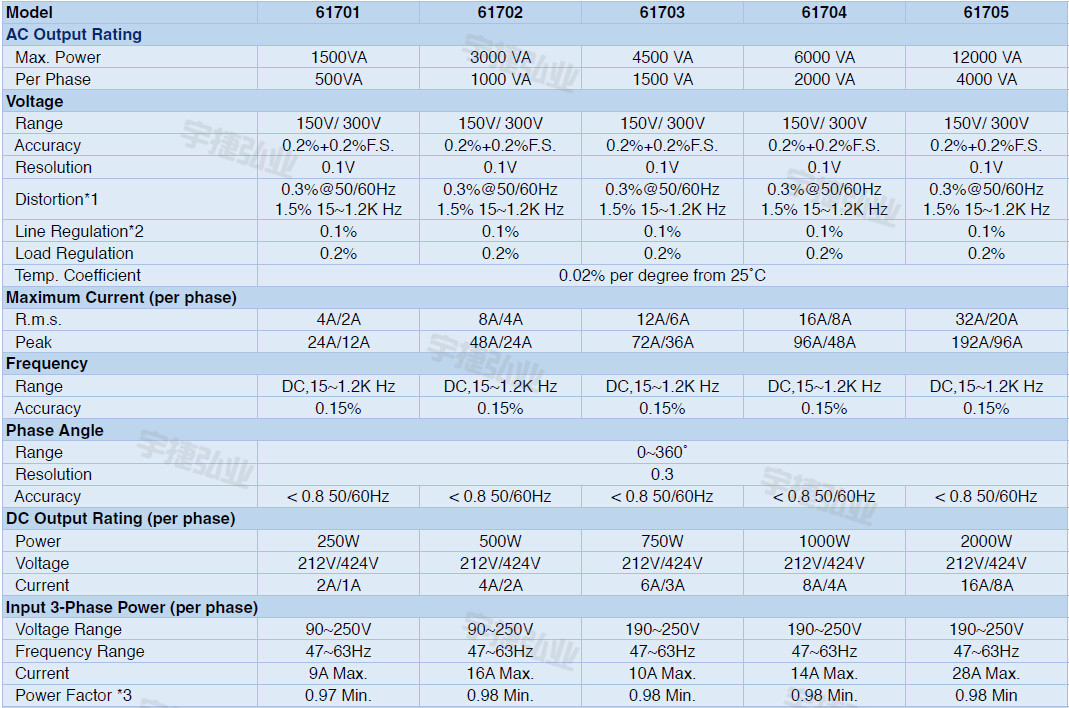

中茂Chroma三相可编程交流电源供应器61700系列规格参数

1



中茂Chroma三相可编程交流电源供应器61700系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

61700 Series:三相可编程交流电源

◆61701:可编程交流电源供应器,0-300V/15-1.2kHz/1500VA,3ø

◆61702:可编程交流电源供应器,0-300V/15-1.2kHz/3000VA,3ø

◆61703:可编程交流电源供应器,0-300V/15-1.2kHz/4500VA,3ø

◆61704:可编程交流电源供应器,0-300V/15-1.2kHz/6000VA,3ø

◆61705:可编程交流电源供应器,0-300V/15-1.2kHz/12000VA,3ø

◆A615001:61500/61600/61700系列专用的控制介面卡(包括外部类比电压参考输入,RS-232 介面,GPIB介面)

◆A617001:61700系列电脑图形化操作介面SoftPanel

◆A617002:可编程瞬间波形变化功能,包括WAVEFORM、LIST、PULSE、STEP和INTERHARMONICS模式
