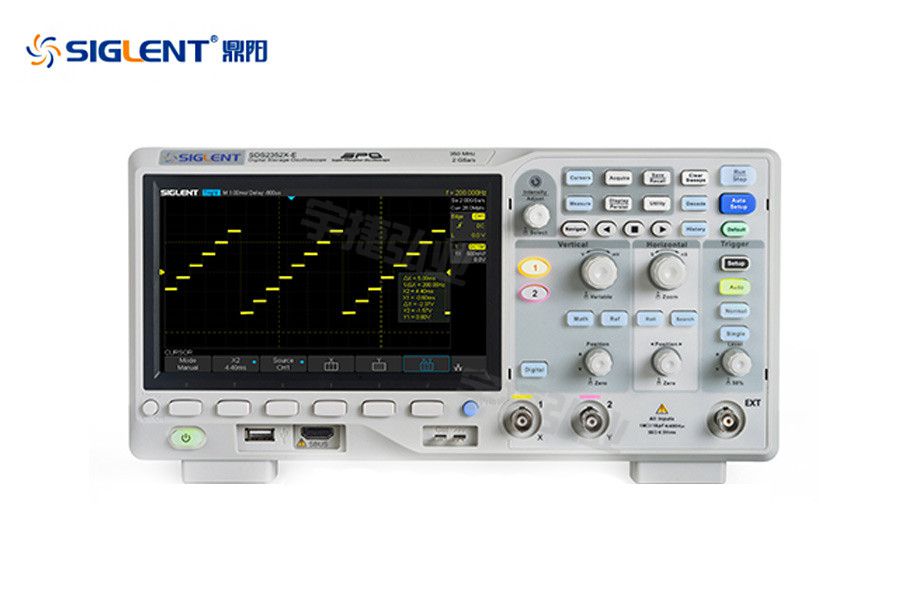

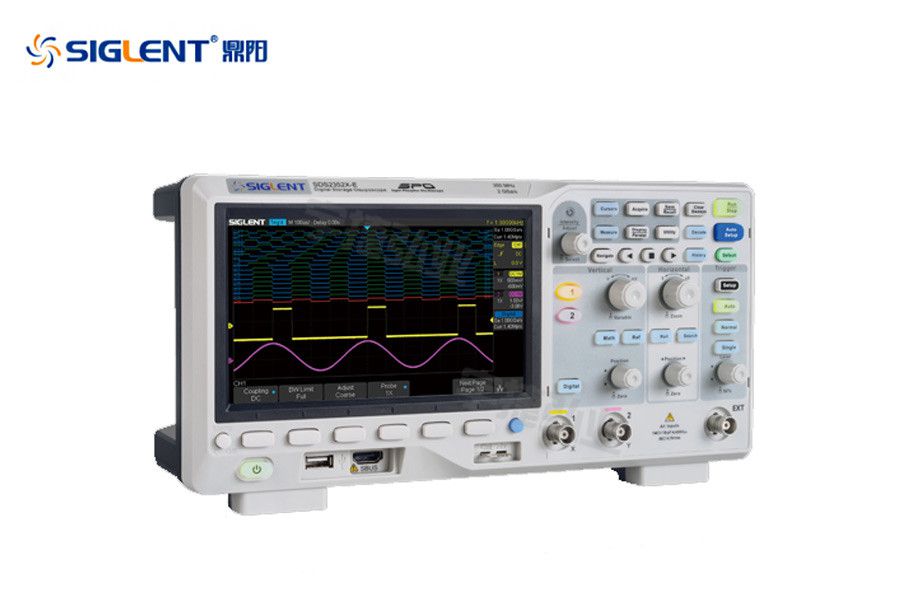

鼎阳SIGLENT超级荧光示波器SDS2000X-E系列

品牌
鼎阳SIGLENT

型号
SDS2000X-E系列

◆ 通道带宽:100MHz、200MHz、350MHz

◆ 实时采样率达2GSa/s

◆ 波形捕获率最高达100,000帧/秒(正常模式),400,000帧/秒(Sequence模式)

◆ 支持256级波形辉度及色温显示

◆ 存储深度达28Mpts

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
SDS2000X-E系列

一、超级荧光示波器SDS2000X-E系列概述

  SDS2000X-E系列超级荧光示波器,采样率高达2GSa/s, 拥有 100M、200MHz 和 350MHz 带宽机型,存储深度达28Mpts; 波形捕获率高达 400,000帧/秒 (Sequence 模式 ),具有 256 级辉度等级及色温显示;支持丰富的智能触发、串行总线触发和解码;支持历史模式(History)、顺序模式(Sequence)和增强分辨率模式(Eres);1M 点 FFT 可以得到非常细致的频率分辨率;28M 全采样点的测量保证信号测量无失真;事件搜索和导航功能,快速定位到所定义的事件;支持波特图功能;支持USB任意波形发生器模块(选件);支持 16 路数字通道(选件);支持 USB WIFI 适配器(选件);提供 Web 管理页面,无需安装驱动和客户端软件即可对仪器进行远程管理;是一款高性能经济型通用示波器。

二、超级荧光示波器SDS2000X-E系列产品特性与优点

  ▶ 通道带宽:100MHz、200MHz、350MHz,实时采样率高达2GSa/s

  ▶ 新一代 SPO 技术

     波形捕获率最高达 100,000 帧 / 秒(正常模式)

     400,000帧/秒(Sequence模式)

     支持 256 级波形辉度及色温显示

     存储深度达 28Mpts

  ▶ 数字智能触发

  ▶ 智能触发:边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)

  ▶ 串行总线触发和解码,支持的协议 IIC、SPI、UART、CAN、LIN

  ▶ 优异的本底噪声,电压档位低至 500μV/div

  ▶ 10种一键快捷操作,支持Auto Setup、Default、Cursors、Measure、Roll、History、Persist、Clear Sweeps 、Math 和 Print

  ▶ 顺序模式(Sequence),最大可以将存储深度等分为80,000 段,根据用户设置的触发条件,以非常小的死区时间分段捕获符合条件的事件

  ▶ 历史模式(History),最大可记录 80,000 帧波形

  ▶ 38 种自动测量功能,支持测量统计、Zoom 测 量、Gating 测量、Math 测量、History 测量、Ref 测量

  ▶ 1M 点 FFT 运算

  ▶ 28M 全采样点的测量和运算,通过协处理器完成,带来极快的用户体验

  ▶ 波形运算功能(FFT、加、减、乘、除、积分、微分、平方根)

  ▶ 用户自定义 Default 按键参数,实现 Default 按键的个性化需求

  ▶ 安全擦除功能,删除机器上所有的操作记录和用户数据, 适用于安全等级高的行业

  ▶ 硬件实现的高速 Pass/Fail 功能

  ▶ 幅频特性和相频特性扫描,绘制波特图

  ▶ 事件搜索和导航功能

  ▶ USB 任意波形发生器模块(选件)

  ▶ 16 路数字通道(选件)

  ▶ USB WIFI 适配器(选件)

  ▶ 7 英寸 TFT-LCD 显示屏,分辨率 800*480

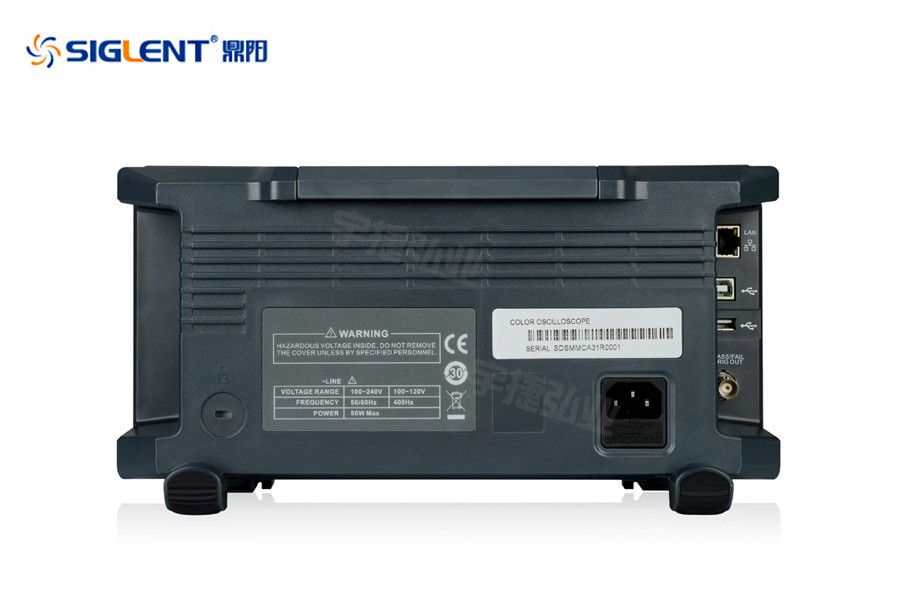

  ▶ 丰 富 的 接 口 :USB Host 、 USB Device(USBTMC) 、LAN、Pass/Fail、Trigger Out

  ▶ 支持丰富的 SCPI 远程控制命令

  ▶ LAN 支 持 VXI-11+SCPI, Telnet( 端 口 5024)+SCPI,套接字(端口 5025)+SCPI 编程

  ▶ Web 页面进行远程控制,支持虚拟面板;网页包含 PC 端和手机端两种布局

  ▶ 在浏览器中实时刷新示波器界面,界面更新速度可达 10 帧 / 秒,与示波器界面刷新基本同步

  ▶ 多国语言显示及嵌入式在线帮助

三、设计特色

  ◆7 英寸屏和10种便捷的一键式设计

  SDS2000X-E 配备 7 英寸 TFT-LCD 显示屏,分辨率 800*480,把用户最常用的功能做成了便捷化一键式操作,共计 10 种,分别为 Auto Setup、Default、Cursors、Measure、Roll、History、Persist、Clear Sweeps 、Math 和 Print。

a3

  ◆波特图

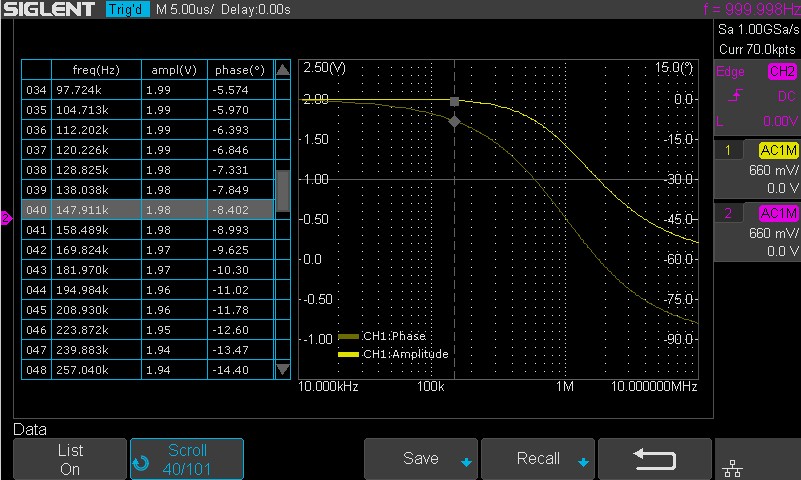

  SDS2000X-E 可以控制USB 任意波形发生器模块或者控制独立的一台Siglent AWG 设备,执行幅频特性和相频特性扫描,把结果以波特图或者列表方式展现出来, 并且可以导出扫描数据。

a1

  ◆事件搜索和导航功能

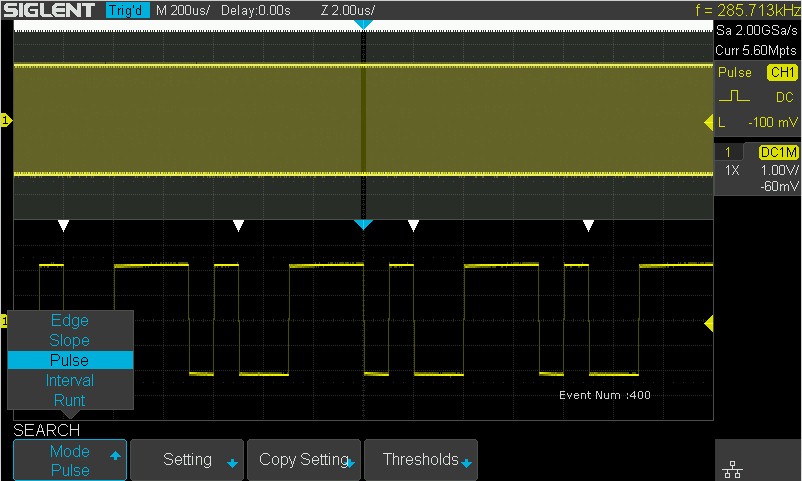

  SDS2000X-E 通过指定条件,对一帧波形进行自动搜索,并把搜索结果标识出来,结合导航功能,快速地定位到感兴趣的事件,然后结合示波器的分析功能对事件进行详细的分析,省去了手动搜索的耗时和不便。导航可以对搜索结果按时间和事件导航,也可以对历史帧导航。

a2

  ◆25MHz USB任意波形发生器(选件)

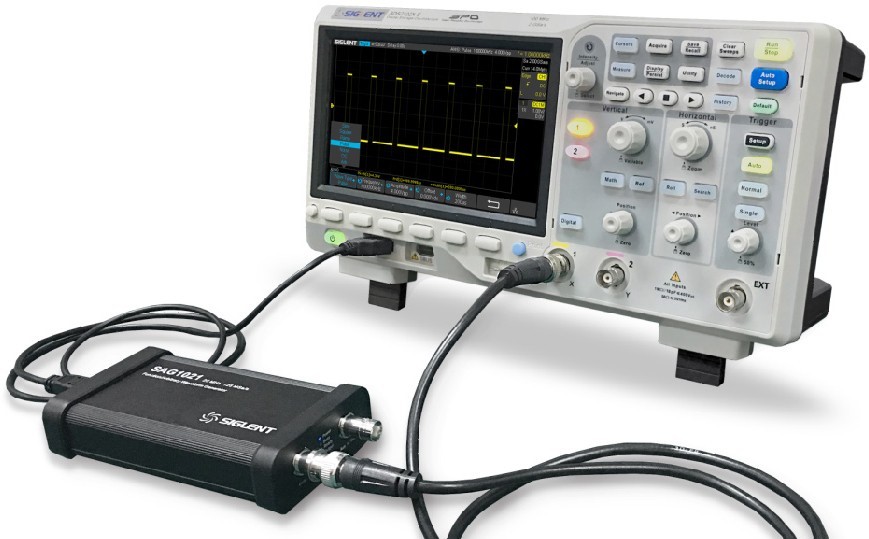

  SDS2000X-E 通过USB Host 接入25MHz USB 任意波形发生器模块, 集成正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波, 用户也可通过 EasyWave 上位机软件编辑任意波形。

  ◆通过Web网页进行远程控制

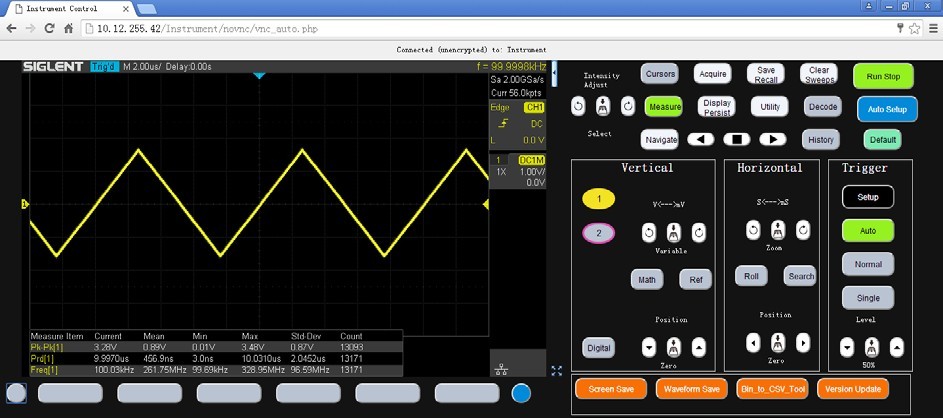

  SDS2000X-E内嵌 Web Server,无需安装驱动软件和上位机软件,通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果,可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同,使用起来更加简单方便。SDS2000X-E 支持 PC 端和手机端两种风格的网页布局,在手机上也能轻松完成控制和观察。

a4

  ◆浏览器实时刷新示波器界面

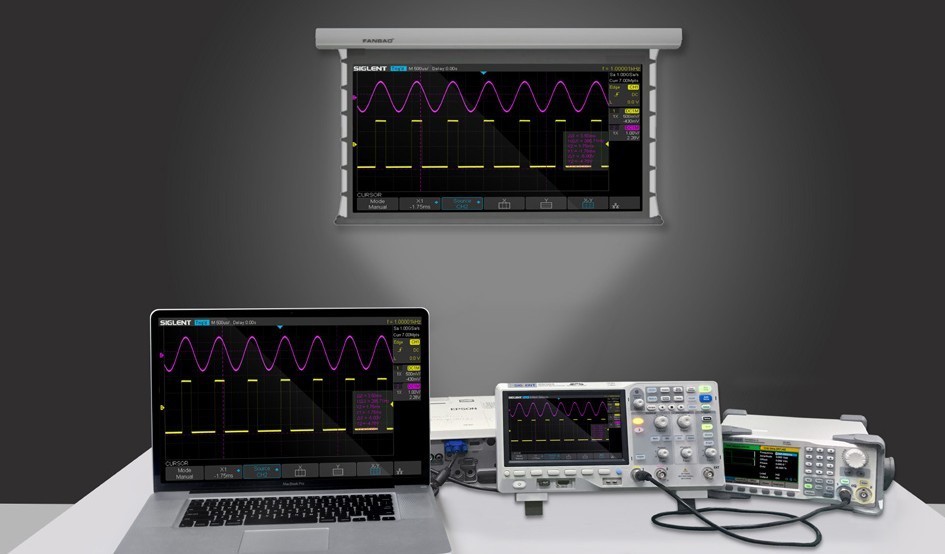

  浏览器中能够实时刷新 SDS2000X-E 示波器界面,界面更新速度达 10 帧/ 秒(100M 局域网环境,刷新速度和具体网速相关)。示波器上波形、测量、分析的更新,在浏览器中立即展现出来,具有本地操作和观察示波器的体验。用户可以通过 PC 同步输出到 VGA 接口,满足各种演示和教学需求。

a5

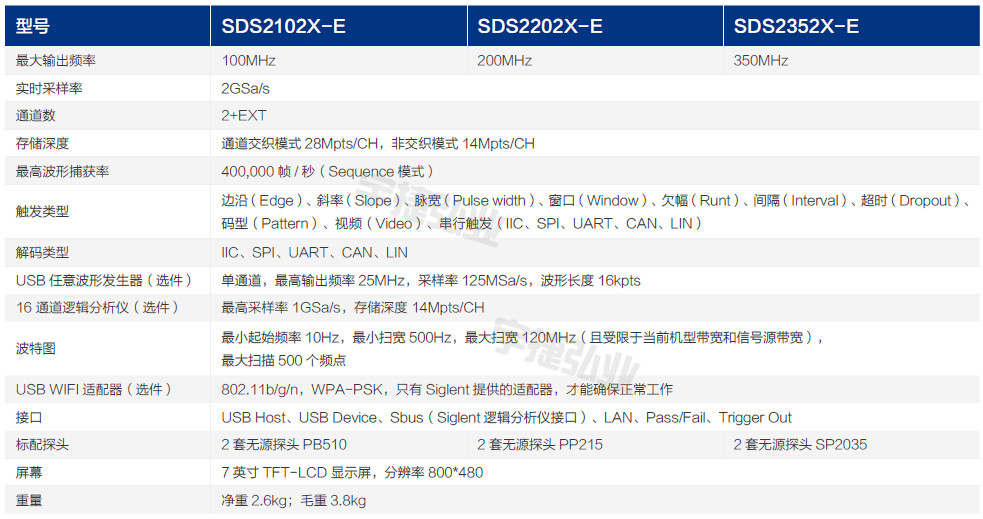

超级荧光示波器SDS2000X-E系列规格参数

a10



超级荧光示波器SDS2000X-E系列选件(产品选件问题,欢迎来电详询137 5117 6688,专业技术人员为您匹配最适合您需求的产品)

a9



超级荧光示波器SDS2000X-E系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆SDS2352X-E:模拟带宽350MHz,通道数2+EXT,最高实时采样率2GSa/s,最大存储深度28Mpts

◆SDS2202X-E:模拟带宽200MHz,通道数2+EXT,最高实时采样率2GSa/s,最大存储深度28Mpts

◆SDS2102X-E:模拟带宽100MHz,通道数2+EXT,最高实时采样率2GSa/s,最大存储深度28Mpts
