泰克Tektronix 混合信号示波器MSO4000B、DPO4000B系列

品牌
泰克Tektronix

型号
MSO4000B

◆ 1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号;
◆ 2 个和 4 个模拟通道型号;
◆ 所有通道上高达 5 GS/s 的采样率;
◆ 所有通道均实现高达 20M 的记录长度;
◆ 最大波形捕获速率 >340,000 wfm/s;
◆ 标配无源电压探头,3.9 pF 电容性负载,500 MHz 或1 GHz 模拟带宽。

分享到:
MSO4000B

一、概述

  使用 MSO/DPO4000B 混合信号示波器系列,您可以用一台仪器来分析多达 20 个模拟和数字信号,快速查找和诊断复杂设计中的问题。所有通道带宽高达 1 GHz 以及 5X 过取样,确保您拥有查看快速变化信号细节的性能。为了捕获长窗口的信号活动又能保持精细的定时分辨率,MSO/DPO4000B 系列在所有通道上提供高达 20M 点的深度记录长度。而采用 WaveInspector® 控件进行快速波形导航、自动串行和并行总线分析、极限和模板测试以及自动功率分析,您的 Tektronix 示波器提供功能丰富的工具让您简化和加快复杂的设计。

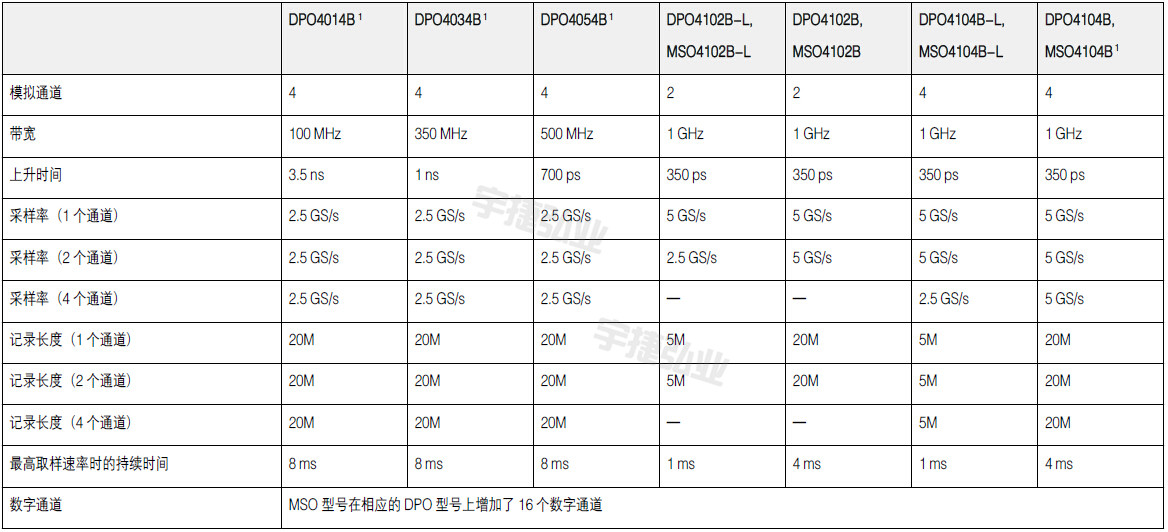

二、主要性能指标

  ◆ 1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号

  ◆ 2 个和 4 个模拟通道型号

  ◆ 所有通道上高达 5 GS/s 的采样率

  ◆ 所有通道均实现高达 20M 的记录长度

  ◆ 最大波形捕获速率 >340,000 wfm/s

  ◆ 标配无源电压探头,3.9 pF 电容性负载,500 MHz 或1 GHz 模拟带宽

  ◆ 高级触发套件

三、主要特点

  ◆ Wave Inspector® 控件为波形数据提供方便导航和自动化搜索

  ◆ 42 个自动测量和 FFT 分析可简化波形分析

  ◆ 16 个数字通道(MSO 系列)

  ◆ 混合信号设计和分析(MSO 系列)

         ● 自动触发、解码和搜索并行总线

         ● 每条通道单独设置门限

         ● 多通道建立时间和保持时间触发

         ● MagniVu™ 高速采集,在数字通道上提供 60.6 ps 的精细定时分辨率

  ◆ 选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN 、FlexRay 、RS-232/422/485/UART 、MILSTD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项

  ◆ TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置

  ◆ 10.4 吋 (264 mm) 高亮度 XGA 彩色显示器

  ◆ 体型小,重量轻 - 深度 147 毫米(5.8 英寸),重 5 公斤(11 磅)

四、连接能力

  ◆ 前面板和后面板各有两个 USB 2.0 主控端口,可以快速方便实现数据存储及连接 USB 键盘

  ◆ 后面板上有一个 USB 2.0 设备端口,可用于轻松连接 PC或直接打印到 PictBridge® 兼容打印机

  ◆ 集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪

五、选配应用程序支持

  ◆ 功率分析

  ◆ 极限和模板测试

  ◆ HDTV 和定制视频分析
