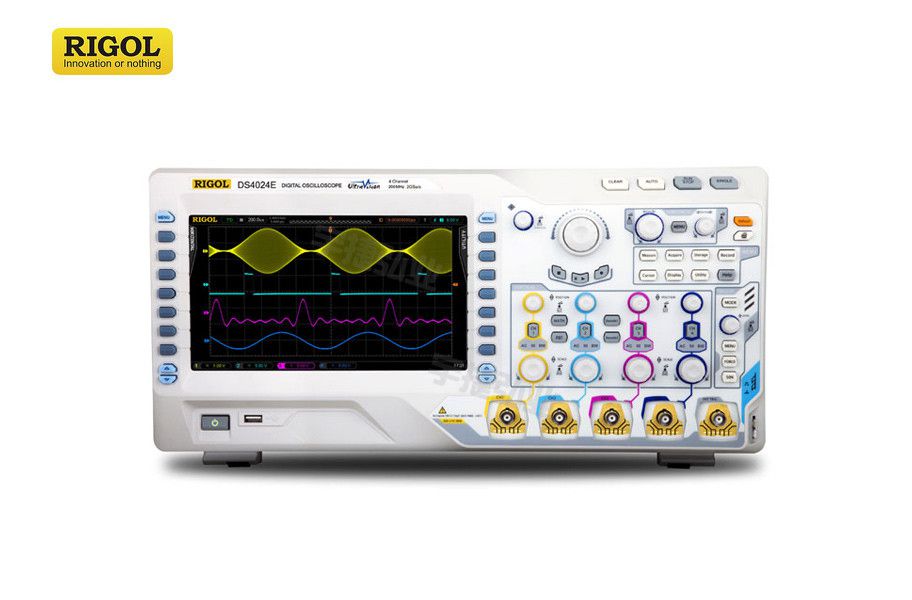

普源Rigol 数字示波器DS4000E系列

品牌
普源Rigol

型号
DS4000E系列

●高达6万次波形捕获率

●标配4个模拟通道

●每通道均高达2GSa/s采样率和14Mpts深存储

●实时波形录制回放与分析功能

●串行总线触发和解码功能

●标配波形模板测试功能

分享到:
DS4000E系列

一、产品描述

  DS4000E系列数字示波器是带宽100MHz~200MHz,采样率高达2GSa/s,4个通道存储深度均高达14Mpts的高性能经济型通用数字示波器。它是针对最广泛的主流数字示波器市场的设计、调试和测试的需求而设计,其超高的性价比给经济型示波器市场注入新的活力,为低成本测试测量方案提供了更多选择。

7

二、产品特点

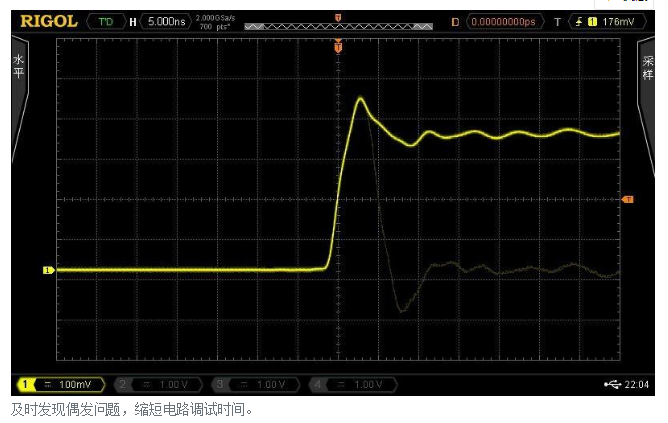

●高达6万次波形捕获率

1

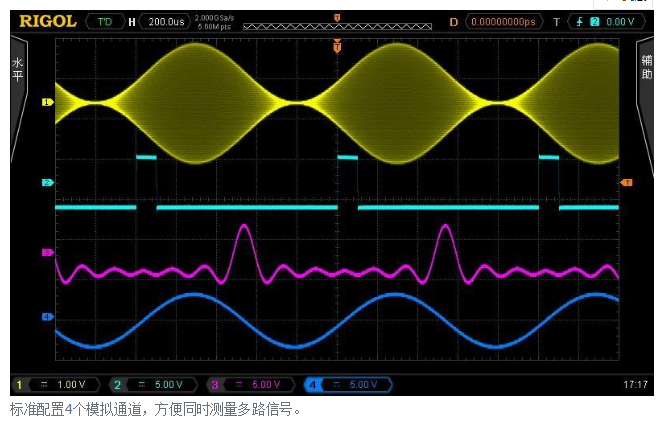

●标配4个模拟通道

2

●每通道均高达2GSa/s采样率和14Mpts深存储

3

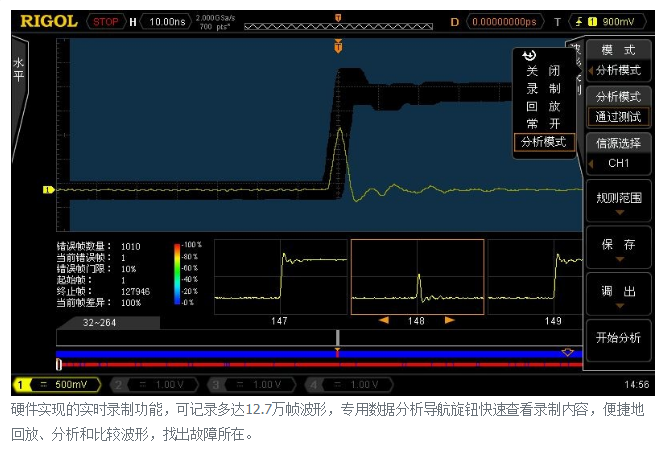

●实时波形录制回放与分析功能

4

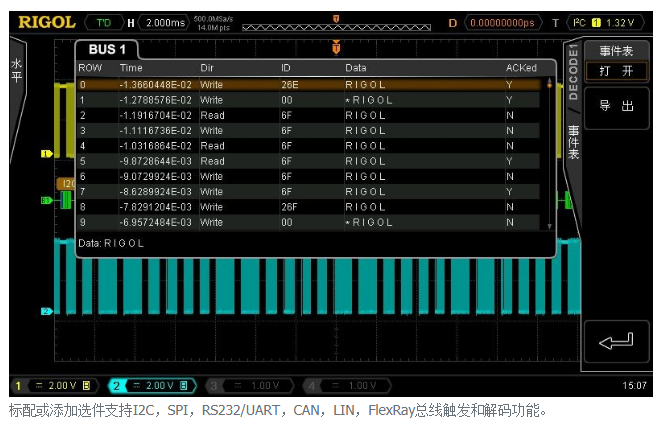

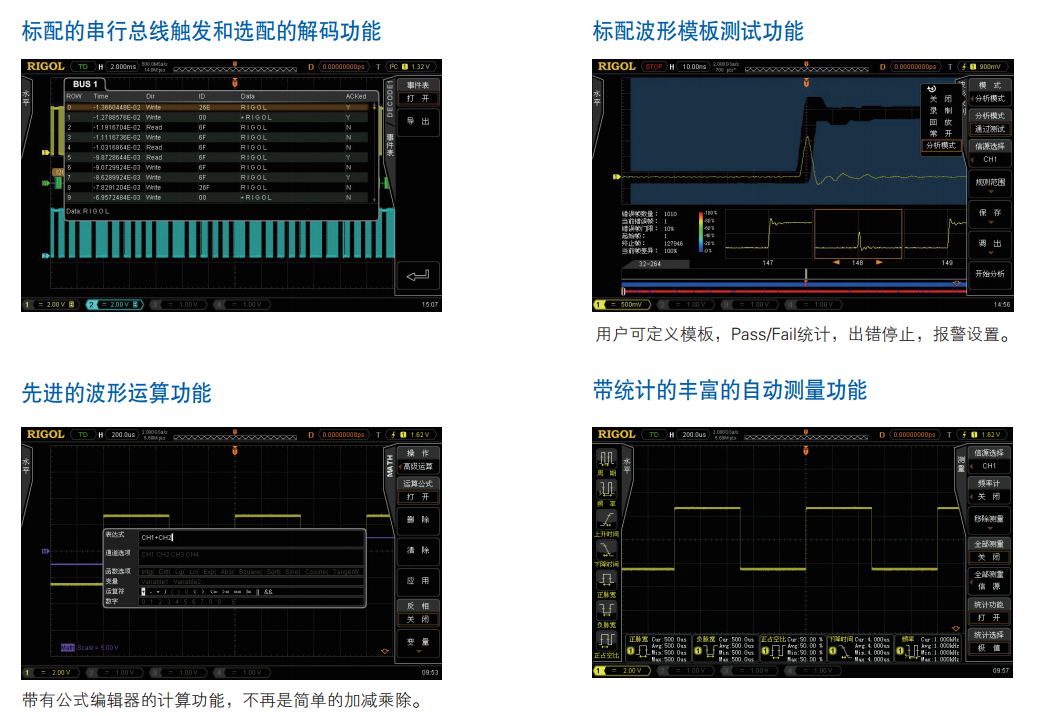

●串行总线触发和解码功能

5

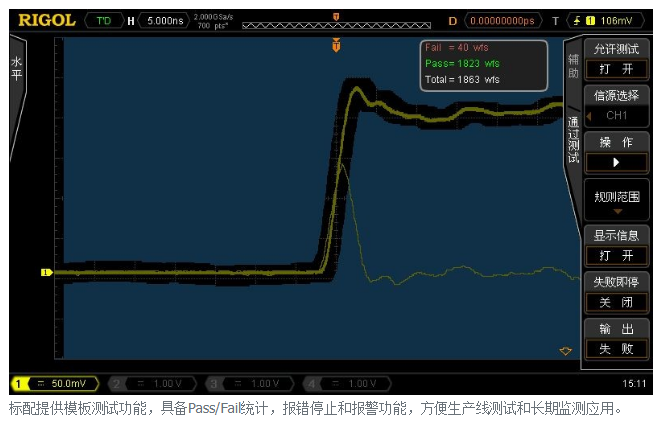

●标配波形模板测试功能

6



三、独创的UltraVision技术

●深存储(标配达14Mpts)

●高波形捕获率(高达60,000个波形每秒)

●实时波形录制、回放及分析功能(多达12.7万帧)

●多级波形灰度显示(多达256级)

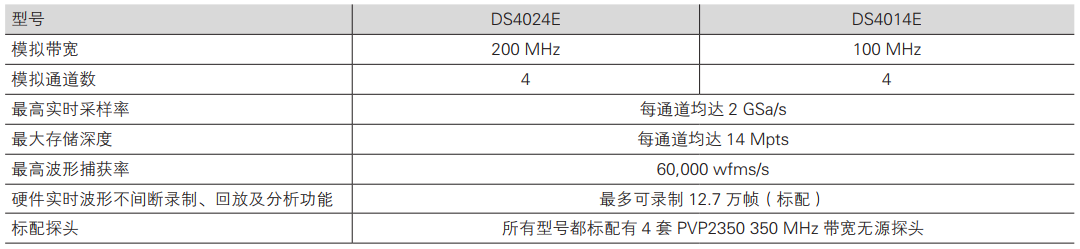

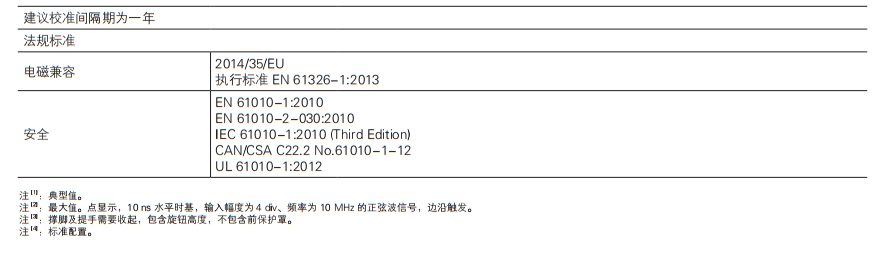

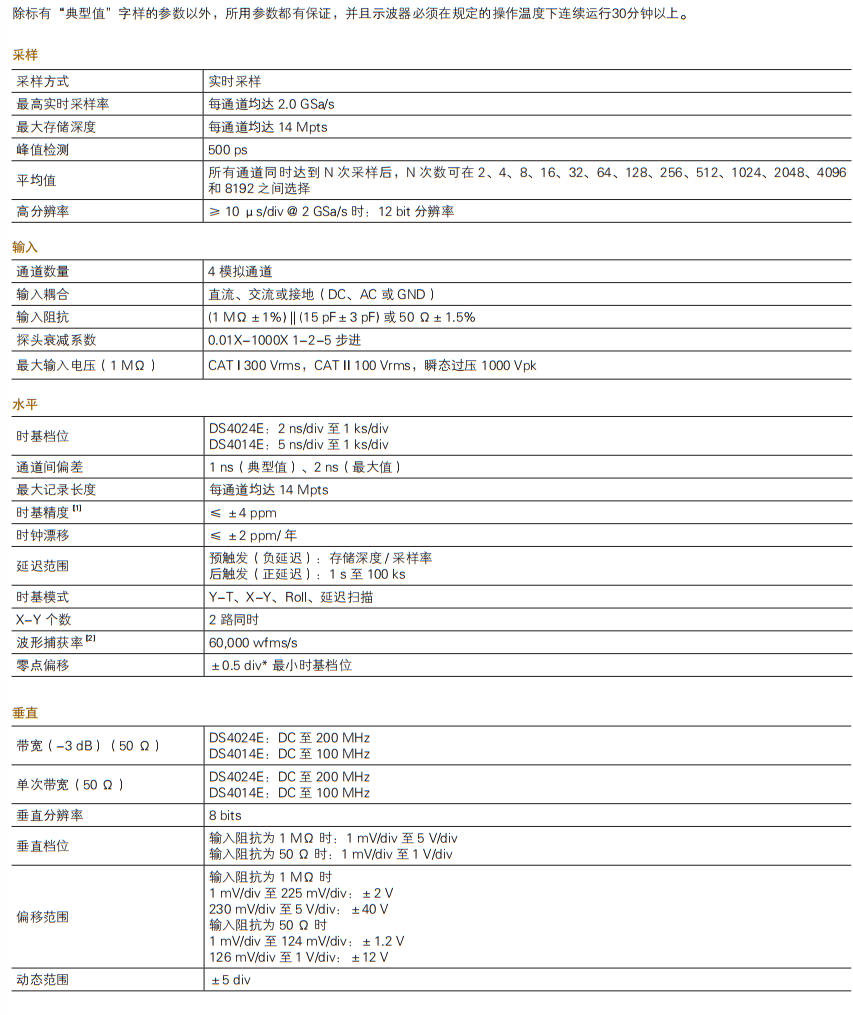

四、型号和主要指标

8

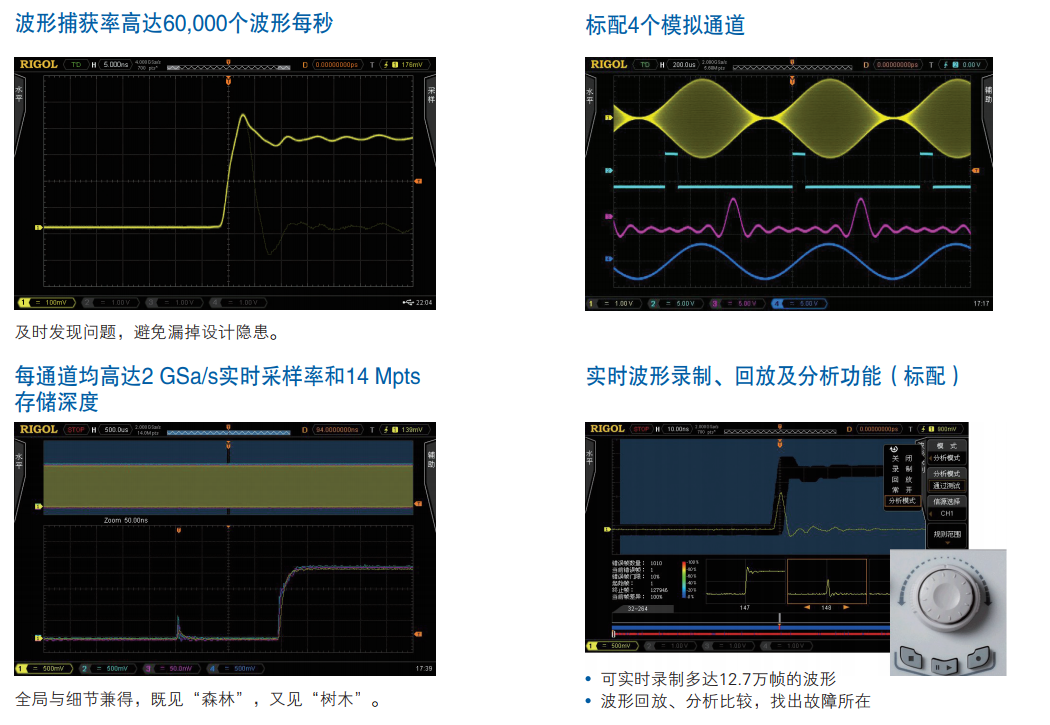

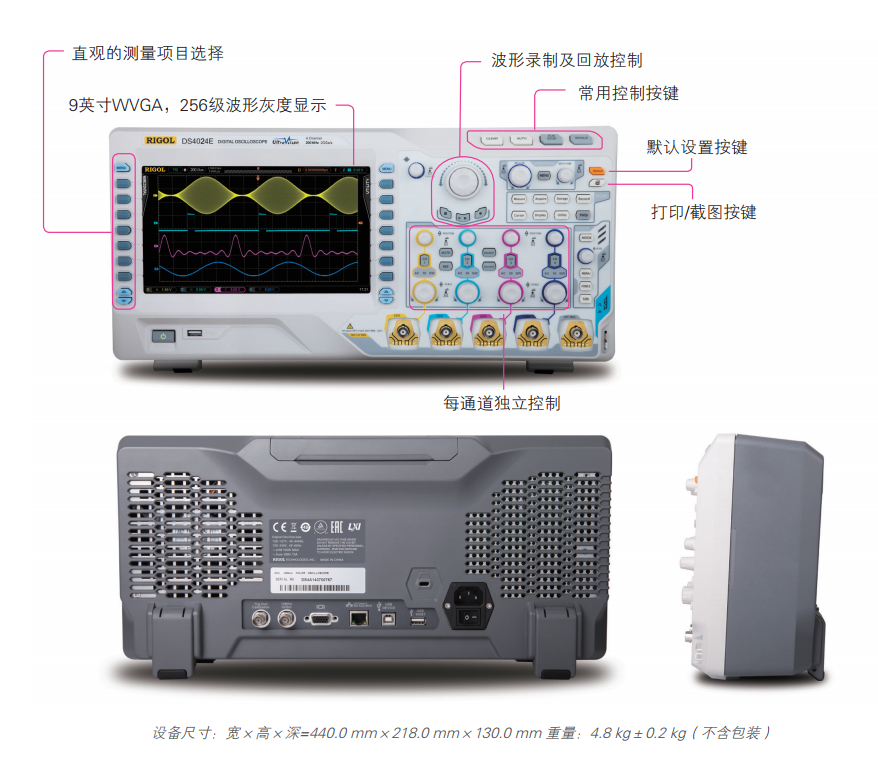

五、设计特色

910

六、DS4000E系列所支持的RIGOL示波器探头

11



1213141516
