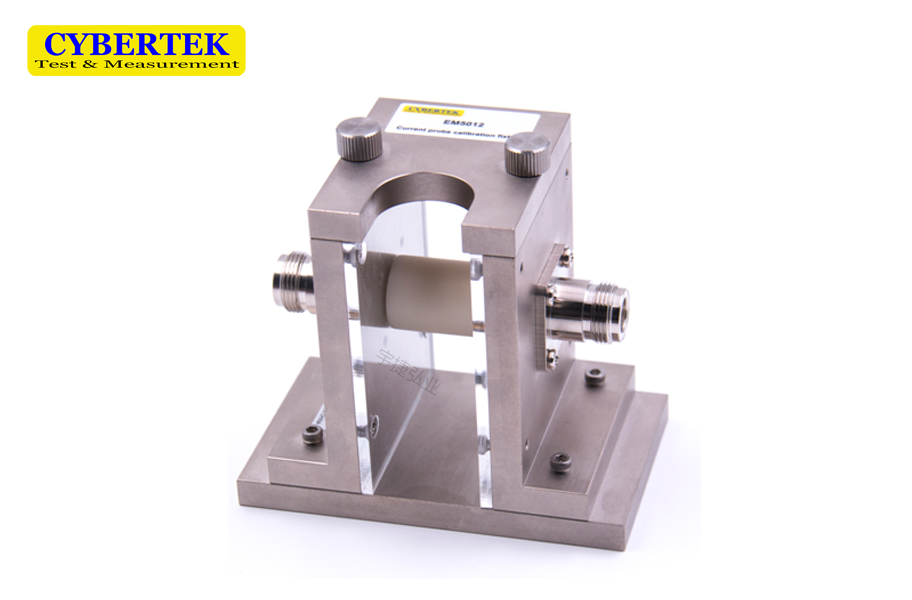

射频电流探头校准装置EM5012(DC~1000MHz)

品牌
知用Cybertek

型号
EM5012

◆ 频率范围:DC~1000MHz

◆ 特征阻抗:50Ω

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、射频电流探头校准装置EM5012概述

  EM5012电流探头校准装置是为了本公司产品EM5011电流校准而设计,也可以配合其它相关电流测试产品实现校准。具有50Ω特征阻抗,N型同轴输入输出接口, ø20mm中心导体。标配2W,50Ω负载(根据需求,最大可配50W负载)。该校准装置配合相关产品可执行GJB151A-97, GJB152A-97中CS114﹑CS115﹑CS116的测试。

二、射频电流探头校准装置EM5012主体说明

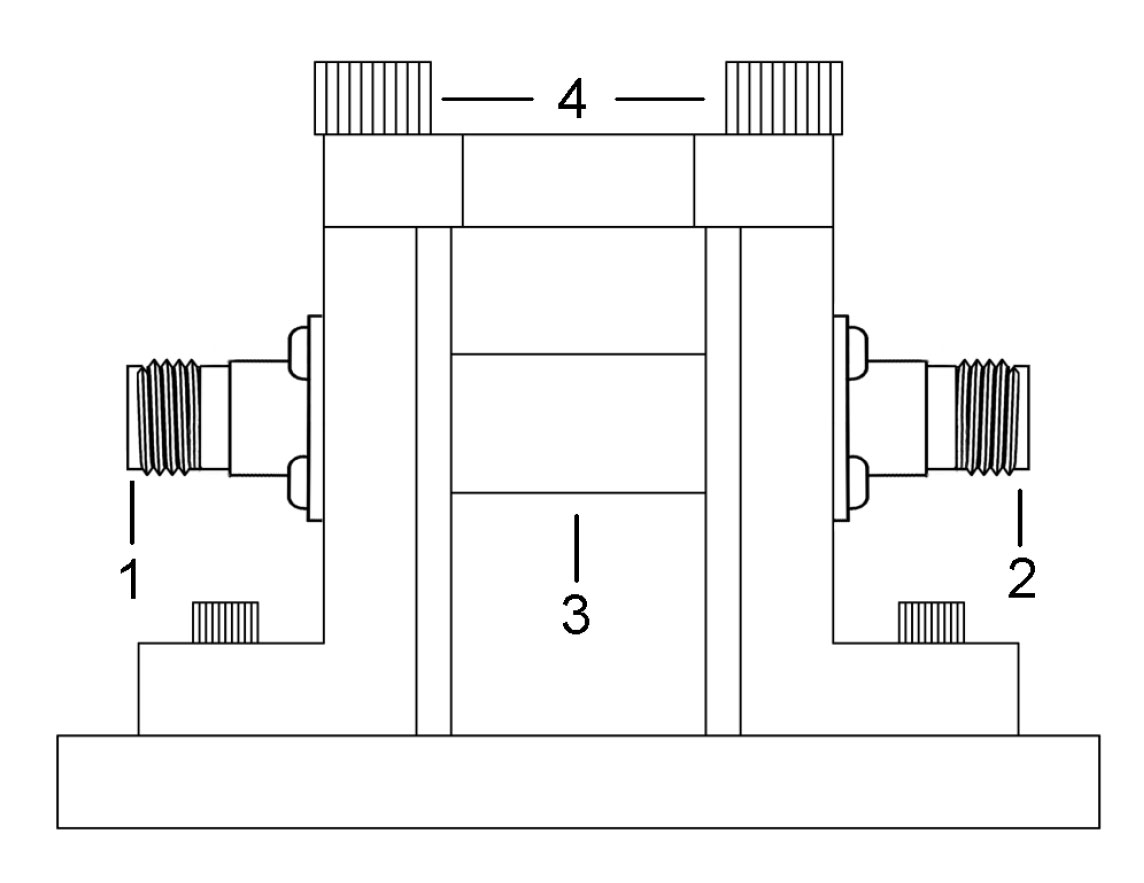

射频电流探头校准装置EM5012主体说明宇捷弘业

  1、输入接口:N母头,一般接输入信号

  2、输出接口:N母头,一般接同轴负载

  3、校准中心导体:标配ø20mm

  4、固定螺丝:用于固定上盖。使用时,扭下螺丝,放入校准探头后,盖上上盖,并固定螺丝。

三、射频电流探头校准装置EM5012附件说明

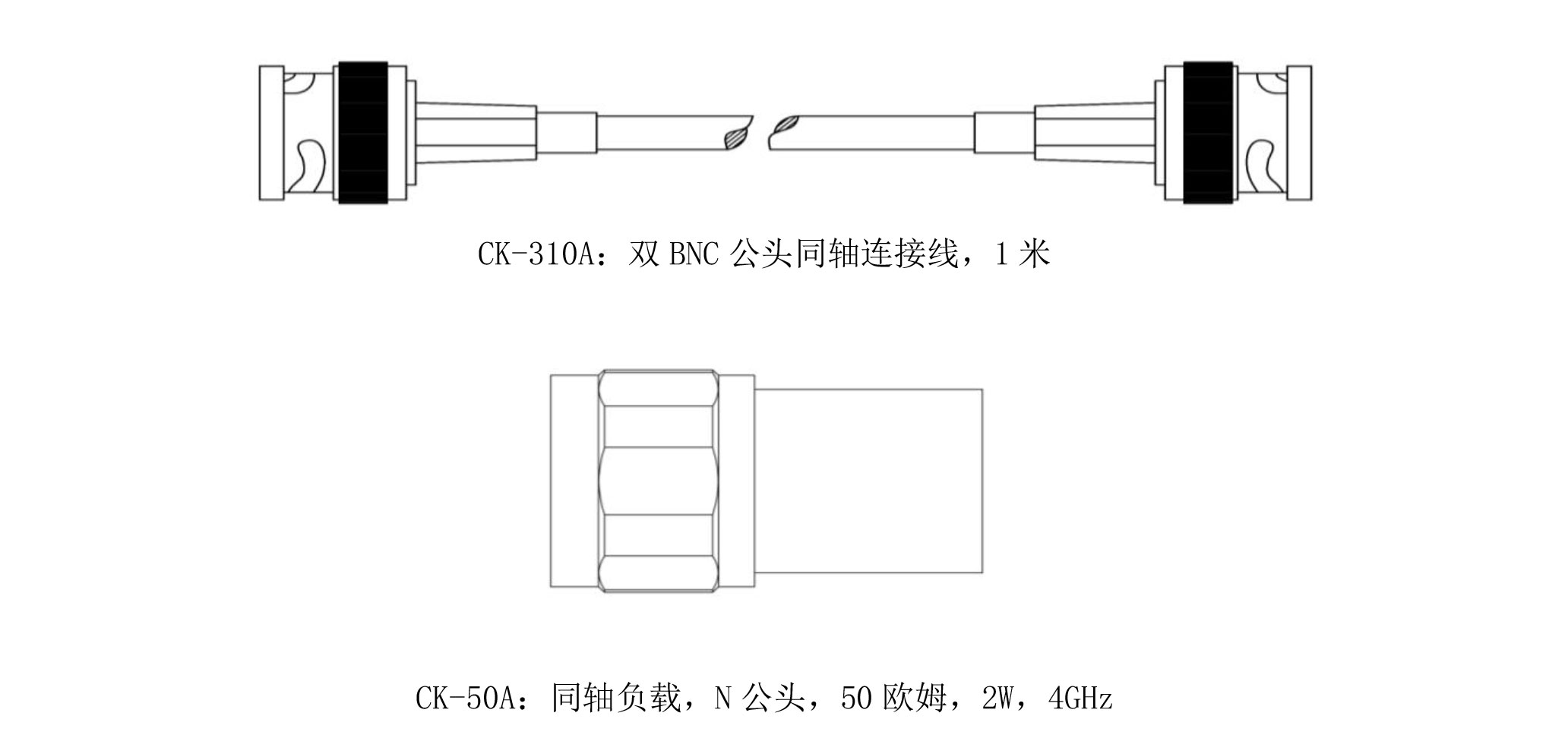

EM5012-电流探头校准夹具附件宇捷弘业

四、射频电流探头校准装置EM5012使用说明

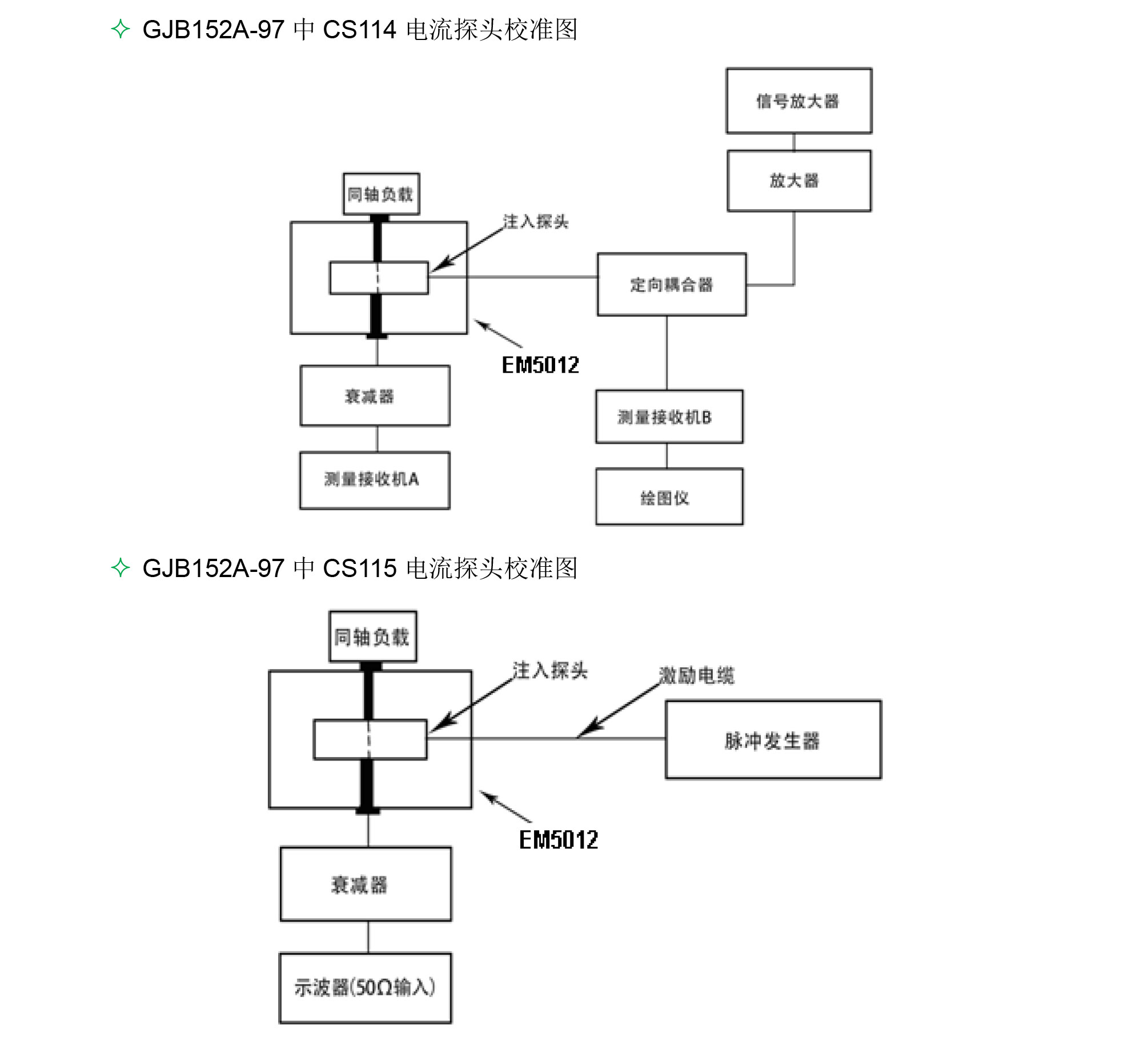

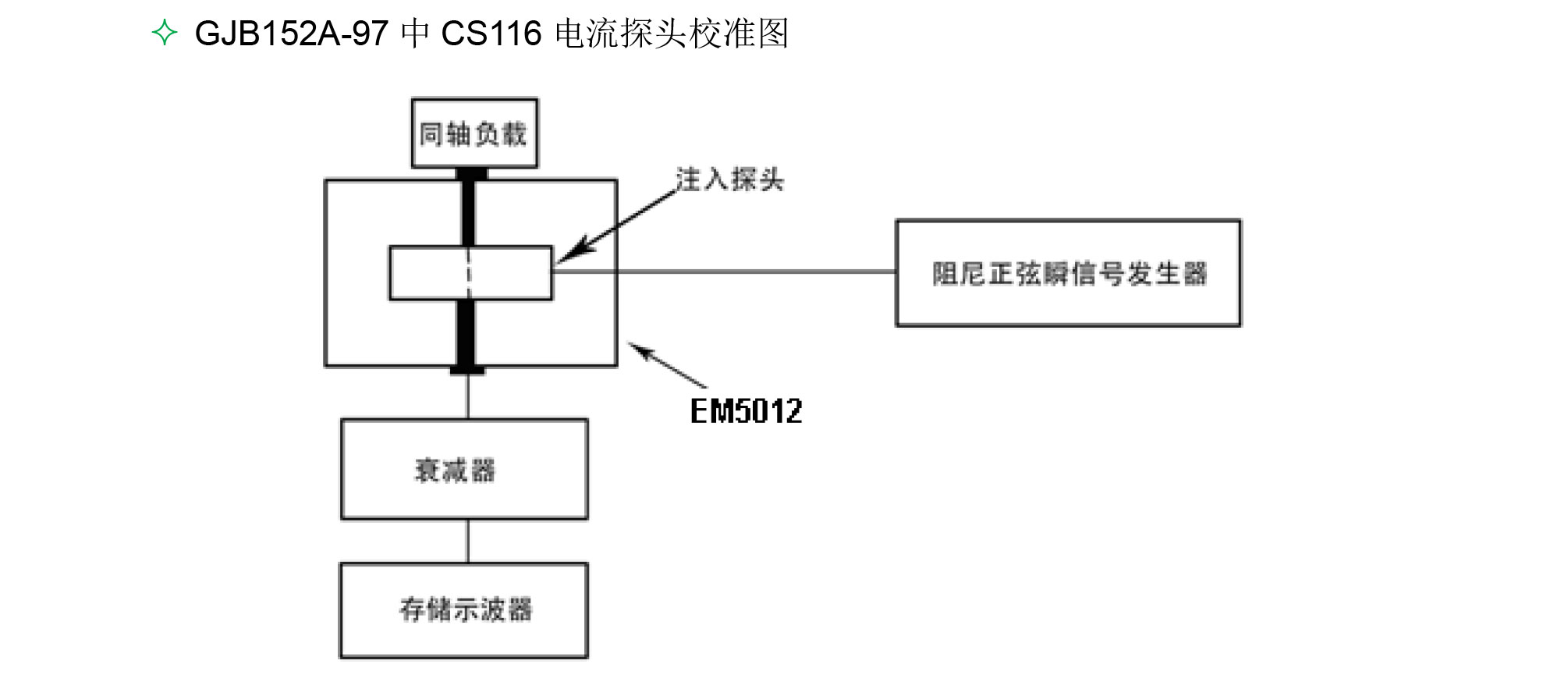

EM5012-电流探头校准夹具使用示意图EM5012-电流探头校准夹具使用示意图

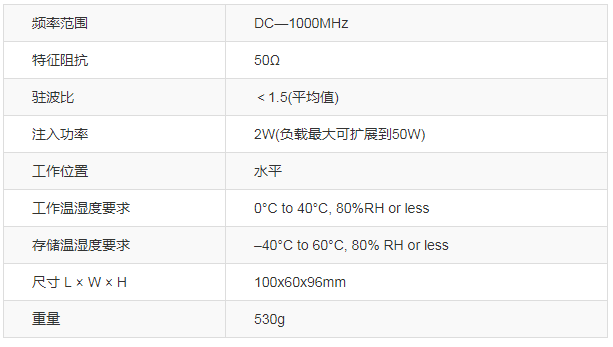

 射频电流探头校准装置EM5012规格参数

1



射频电流探头校准装置EM5012订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆EM5012:DC~1000MHz,50Ω
