知用Cybertek前置放大器EM5020A

品牌
知用Cybertek

型号
EM5020A

◆ 频率范围:9kHz-3GHz

◆ 典型增益:20dB

◆ 最大输入功率:15dBm

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:

 一、前置放大器EM5020A概述

  EM5020前置放大器配合本公司EM5030近场探头使用,主要对所要测试的微弱信号进行放大, 频率范围9kHz-3GHz;EM5020A增益约为20dB,EM5020B增益约30dB,可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线,可以直接通过频谱分析仪或者接收机自带的USB接口供电,使用更加方便。配合本公司EM5030近场探头可以快速准确地确定电磁干扰源头,避免盲目更改EMI设计,能大幅提高产品开发效率,并降低开发成本。

二、前置放大器EM5020A应用

  ■ EMI干扰源定位测试系统

  ■ 小信号放大

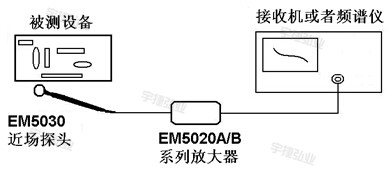

       干扰源测试系统示意图:

EM5020干扰源测试系统示意图宇捷弘业

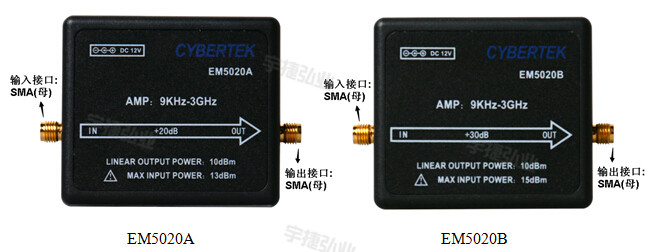

三、前置放大器EM5020A产品说明

EM5020产品说明宇捷弘业

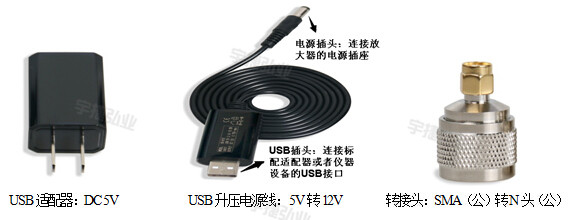

四、前置放大器EM5020A产品附件

EM5020配件宇捷弘业

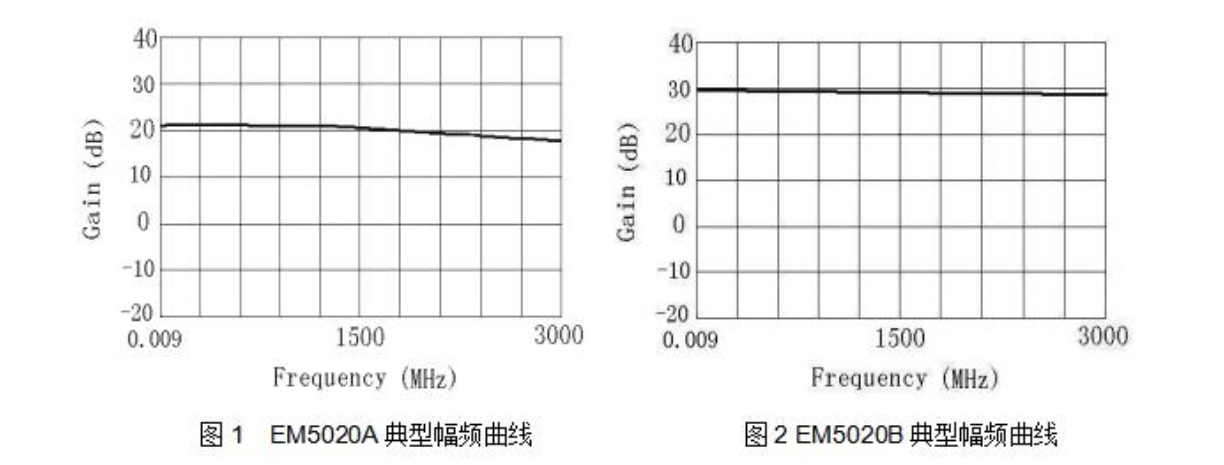

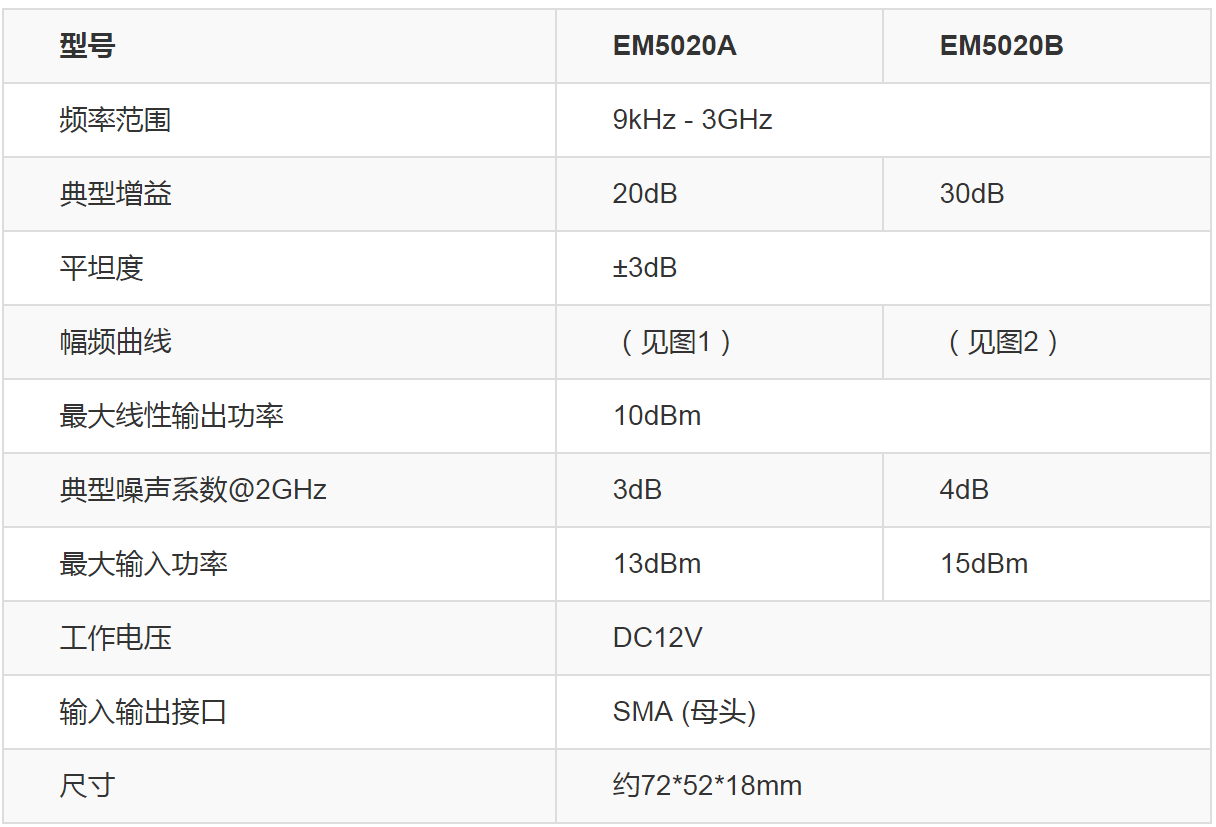

前置放大器EM5020A规格参数

12

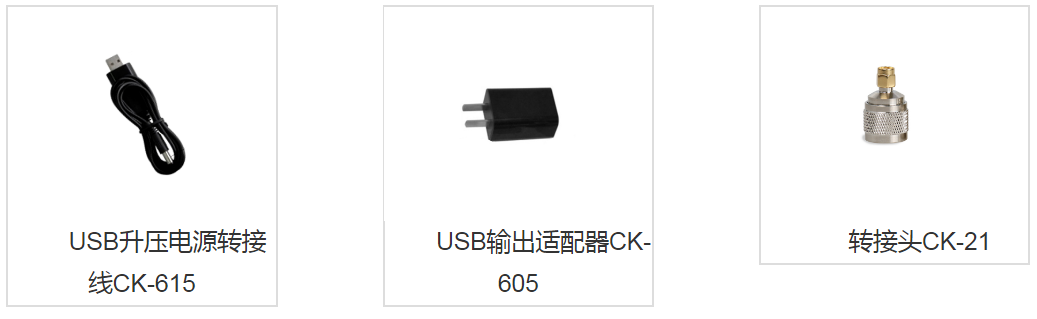

前置放大器EM5020A附件

3



近场探头EM5030系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆EM5030:高频磁场探头,30MHz-3GHz

◆EM5030LF:低频磁场探头,9kHz-50MHz

◆EM5030E:高频电场探头,30MHz-3GHz

◆EM5020A/B:放大器,9kHz-3GHz,典型增益约20dB/30dB,最大输入功率13dBm/15dBm
