德国EA 可编程直流电子负载EA-EL 9000 B HP

一、概要

　　EA-EL 9000 B HP 系列电子负载将取代之前的EAEL 9000 HP系列，将之前的3U高度减至2U。这意味着，之前需要9U的7200 W固定功率型号，现在仅需6U。这样可给19“机柜节省约33%的空间，而达到更大的功率。

　　所有型号都有四种通用操作模式：恒压(CV)，恒流(CC)，恒功率(CP)和恒阻(CR)。基于FPGA的控制电路具有很多有趣的特征，比如：真实函数发生器，它可使用表格做成的函数模拟非线性内阻。

　　大的彩色触摸屏可以让用户直观地进行手动操作，就像现在流行的智能手机或者平板电脑那样操作。

　　经模拟或数字接口控制产品时的响应时间已大大提高，全归因于FPGA处理器控制的硬件。

　　多台产品并联时，可以使用主-从总线，将这些产品连接起来，组成更大的系统。此系统的实际输出值会被汇总，而设定值会均衡分布。

二、功率等级、电压和电流

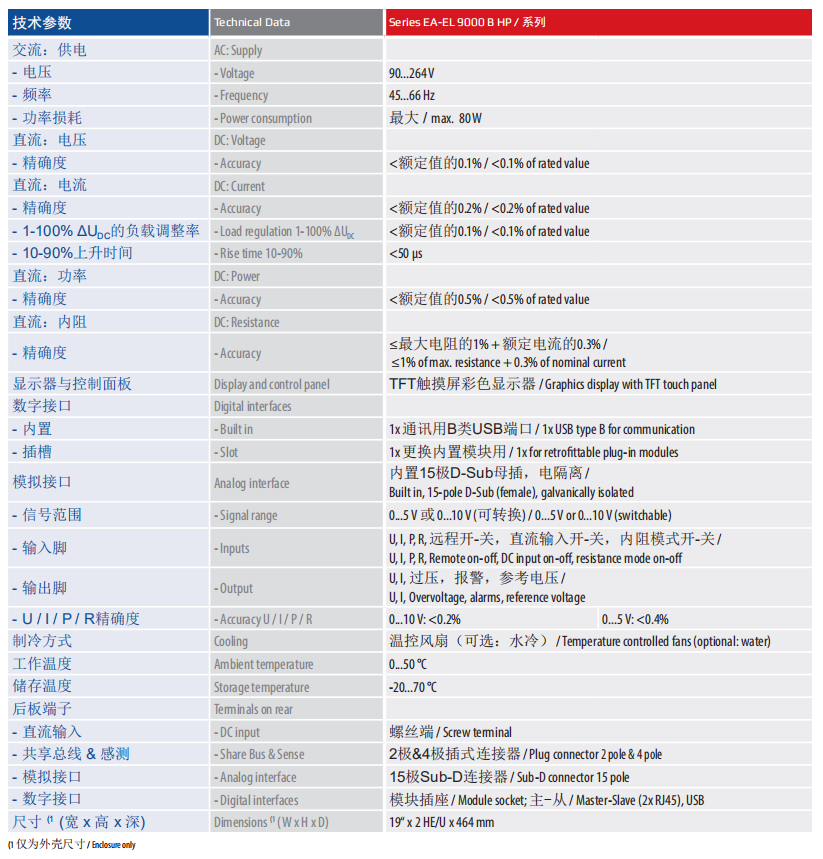

　　本系列有0...80 V DC至0...750 V DC输出电压的多个型号，单台机器的输入电流就高达170A。本系列每个电压级都有两个功率级，比如：对于一台80V型号产品，在正常环境温度下，有0...1200 W或0...2400W两个固定功率。

三、结构

　　所有型号都组装在一个19“宽，2U高，460 mm深的柜式外壳内，可以很简便地配进不同尺寸的19“机柜，比如42U，以组成更高的功率。还可将不同的设备安装到机柜系统，比如：电子负载与电源一起，这样可以组成一个大功率的供电-吸收电的系统。

四、操作面板(HMI)

　　手动操作通过TFT触摸屏、两个旋钮与一个按钮来完成。大的彩色　显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置，包括函数(方形，三角形，正弦形)的配置等。

　　还提供多语言显示(德文，英文，俄文，中文)。

五、函数发生器与表格控制

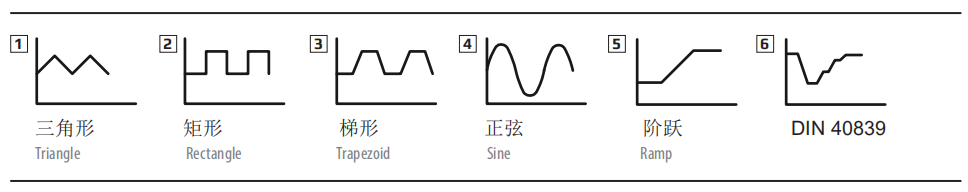

　　本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档，并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

　　通过3276个有效点数自由编程的数值表，能实时嵌入到控制电路中，然后可重现非线性内阻，如：电池或LED灯条中的内阻。

六、Share-Bus-共享总线

　　产品后板有一个模拟连接端子叫“Share Bus”，用来均衡多台类似产品并联时的电流，如：本系列的负载产品与EA-ELR 9000系列并联。

　　还可通过此端子连接EA-PSI 9000，EA-PS 9000与EA-PSE 9000系列电源，以便组建两象限系统。该系统专门利用源-沉原理进行测试用途。

七、功率降额

　　本系列的名称缩写“HP”表示“大功率”。它定义的是，在平均30°C室温条件下，比其它电子负载更大的固定功率，比如：EA-EL 9000 B系列。除此之外，它还会基于热降额特征，减少输入功率，避免过热。

八、电池测试

　　本产品还有一电池测试模式，可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间与消耗的容量 (Ah)。

　　EA Power Control测试期间，由电脑记录的数据，可以CSV格式导出Excel表。后续可在MS Exce或类似工具下进行分析，甚至能创建可视化的放电图。

　　关于更详细的设置，还可设定一可调极限值，当电池电压低时停止测试，或者停止可调最大测试期。

九、远程控制 & 连接

　　本产品后板标配有两个接口(1x 模拟，1x USB)，可经其进行远程控制。还可选择一插拔式数字接口模块(插到指定插槽)进行扩展。

　　如要应用到LabView IDE，我们还提供即用的组建(VIs)，能与USB，RS232，GPIB以及以太网接口一起使用。其它IDE与接口类型则需通讯协议才能支持。
