德国EA 能量反馈式直流电子负载EA-ELR 9000

品牌
德国EA

型号
ELR 9000

◆ 可供1相,2相或3相输入电压使用

◆ 可将直流电量返回到本地或公共电网

◆ 直流输入端为电隔离结构

◆ 输入电压高达1500 V

◆  每台产品的输入电流能高达510 A

◆ 基于FPGA/DSP数字控制

◆ 多语言TFT触摸

分享到:
ELR 9000

一、概述

  新一系列的直流电子负载具有能量返回(即:返回市电)功能,称为EA-ELR 9000,其电压、电流与功率级别也都是新的,适用于多种用途。

  这些产品具有四个常用调节模式:恒压、恒流、恒功率和恒阻。基于FPGA的控制电路带来了更多新的功能,如函数发生器,模拟非线性内阻的基于表格格式的调整电路。

  能量返回功能可使产生的直流电同步转化成正弦波电流,然后返回给当地或公共电网。这不仅摆脱了以前的热耗散,同时还节省了用电成本。产品上的巨大蓝色触摸屏提供一个不同于其他产品的手动操作。

  经模拟或数字接口进行控制的反应时间已由DSP控制软件得到很好的改善。

  多台产品并联操作时,可经主从总线将这数台产品连到一个更大的系统上,此时实际值会被累加,设定值则会被均衡分布。

64

二、功率、电压和电流等级

  本系列有0...80 V DC至0...1500 V DC输出电压的产品型号,还有一款输入电流高达510 A的型号。本系列有三个功率级别,分别为3.5 kW,7 kW或10.5 kW,单机外壳仅3U高。还可组合到机柜内扩展高达105 kW(或更大)的功率,并形成更大的总电流。按照客户要求能组成更大功率的系统。

三、机械结构

一、概述

  新一系列的直流电子负载具有能量返回(即:返回市电)功能,称为EA-ELR 9000,其电压、电流与功率级别也都是新的,适用于多种用途。

  这些产品具有四个常用调节模式:恒压、恒流、恒功率和恒阻。基于FPGA的控制电路带来了更多新的功能,如函数发生器,模拟非线性内阻的基于表格格式的调整电路。

  能量返回功能可使产生的直流电同步转化成正弦波电流,然后返回给当地或公共电网。这不仅摆脱了以前的热耗散,同时还节省了用电成本。产品上的巨大蓝色触摸屏提供一个不同于其他产品的手动操作。

  经模拟或数字接口进行控制的反应时间已由DSP控制软件得到很好的改善。

  多台产品并联操作时,可经主从总线将这数台产品连到一个更大的系统上,此时实际值会被累加,设定值则会被均衡分布。

64

二、功率、电压和电流等级

  本系列有0...80 V DC至0...1500 V DC输出电压的产品型号,还有一款输入电流高达510 A的型号。本系列有三个功率级别,分别为3.5 kW,7 kW或10.5 kW,单机外壳仅3U高。还可组合到机柜内扩展高达105 kW(或更大)的功率,并形成更大的总电流。按照客户要求能组成更大功率的系统。

三、机械结构

  所有型号都安装于一个3U高,19“宽,609 mm深的机架式外壳内,适合各种尺寸的19“机柜,如42U,也适合大功率的系统设计。

四、供电

  3.5 kW的型号配230 V的单相电使用,7 kW的则需两相电,10.5kW的则需三相电(230 V + N)供电。

  可选择给电网装一监控设备(AIU, ENS),该设备可拆卸且为模块式。

  如选择安装“ENS2”,电网将变成三相电(L1, L2, L3, N,PE)。

五、能量返回

  本负载最主要的特点是其AC输入端,即电网连接端,它也可用作直流电返回的输出端,转换效率接近93%。这种能量转换方式有助于降低用电成本,且避免使用昂贵的制冷系统,因为普通电子负载使用过程中会将直流输入电量转化成热量,从而需要制冷系统进行冷却。

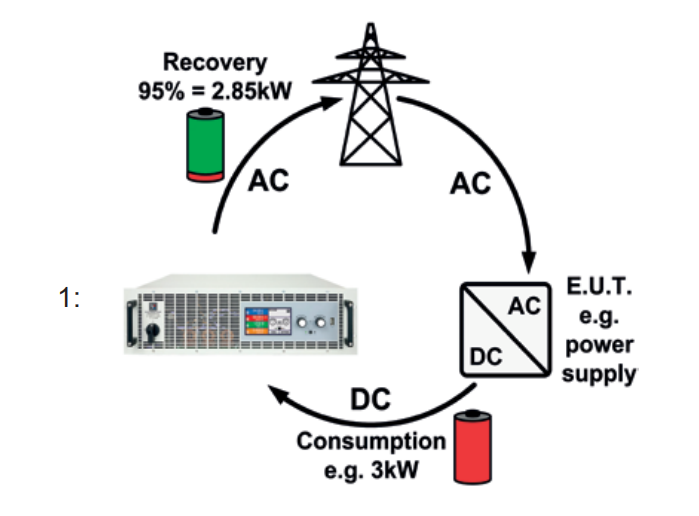

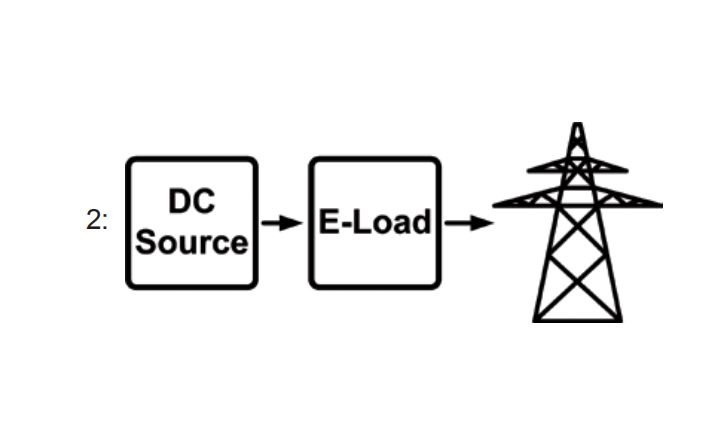

  下面为两种电量转换的基本原理示意图:



12

  如果对这类回馈式负载执行发电的操作,按照当地供电公司的规定,可能要求安装一个额外的监控设备(AIU,ENS)。

  不管用户是否装有此类监控设备,我们产品配有一简易无冗余关闭功能,遇到电网连线突然断开时会关闭产品。本产品可监控AC电压和频率,当超过功率上限或下限时会自动关闭功率模块。

六、操作(HMI)

  手动操作通过电阻式触摸屏、两个旋钮与一个按钮来完成。大的蓝色显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置,包括函数(方形,三角形,正弦形)的配置等。

七、函数发生器与表格控制

  本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档,并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

  通过可自由编程的4096点数值表,能实时嵌入到控制电路中,然后可重现非线性内阻,就像电池或LED灯条中的内阻。

八、远程控制 & 连接

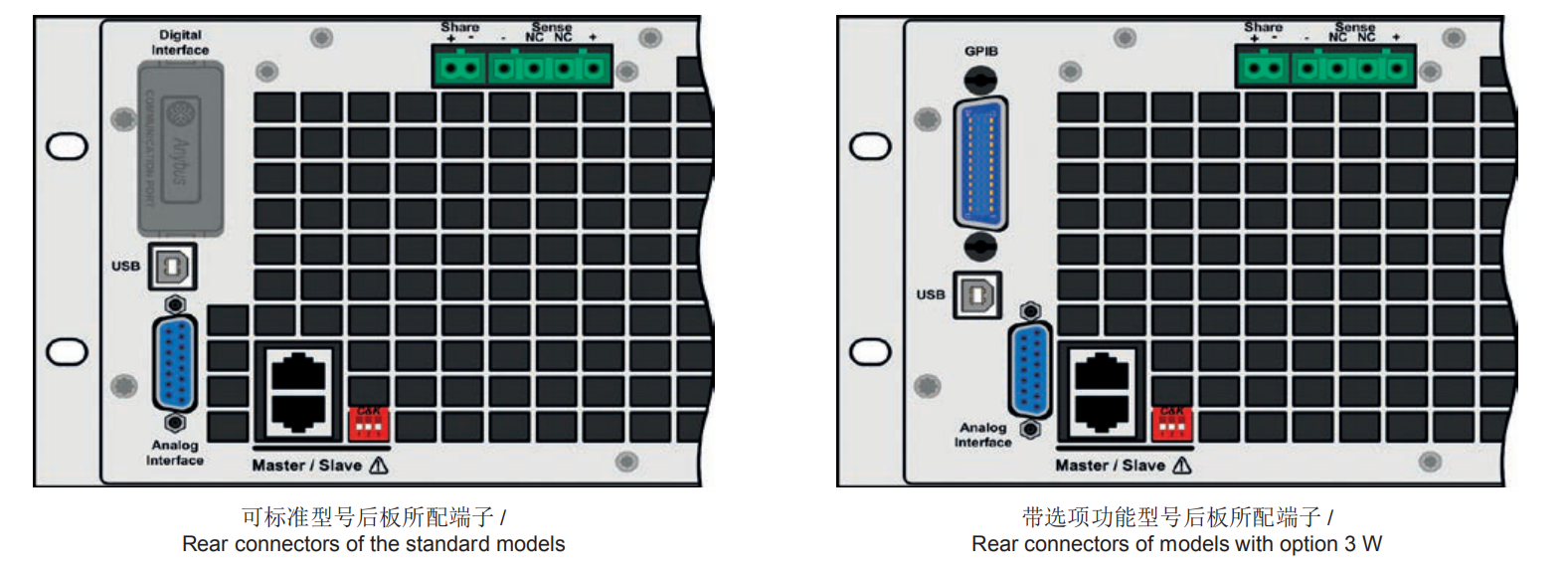

  进行远程控制时,可使用产品后板默认配置的两个接口卡端口(1x analog, 1x USB)与一个模拟接口。这些端口还可装上插拔式数字接口模块(指定插槽)进行扩展。

  另外,本系列所有型号还配有一个三位接口(3 W功率,见下面描述),它为产品提供了1x IEEE,1X USB与1x Analog接口。

  产品前方还有一个USB端口,用来插U盘,方便上传与保存函数和用户配置文档。

  应用到LabView IDE时,我们给USB,RS232或Ethernet常用接口提供即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。可上传和存储文档。

  所有型号都安装于一个3U高,19“宽,609 mm深的机架式外壳内,适合各种尺寸的19“机柜,如42U,也适合大功率的系统设计。

四、供电

  3.5 kW的型号配230 V的单相电使用,7 kW的则需两相电,10.5kW的则需三相电(230 V + N)供电。

  可选择给电网装一监控设备(AIU, ENS),该设备可拆卸且为模块式。

  如选择安装“ENS2”,电网将变成三相电(L1, L2, L3, N,PE)。

五、能量返回

  本负载最主要的特点是其AC输入端,即电网连接端,它也可用作直流电返回的输出端,转换效率接近93%。这种能量转换方式有助于降低用电成本,且避免使用昂贵的制冷系统,因为普通电子负载使用过程中会将直流输入电量转化成热量,从而需要制冷系统进行冷却。

  下面为两种电量转换的基本原理示意图:



12

  如果对这类回馈式负载执行发电的操作,按照当地供电公司的规定,可能要求安装一个额外的监控设备(AIU,ENS)。

  不管用户是否装有此类监控设备,我们产品配有一简易无冗余关闭功能,遇到电网连线突然断开时会关闭产品。本产品可监控AC电压和频率,当超过功率上限或下限时会自动关闭功率模块。

六、操作(HMI)

  手动操作通过电阻式触摸屏、两个旋钮与一个按钮来完成。大的蓝色显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置,包括函数(方形,三角形,正弦形)的配置等。

七、函数发生器与表格控制

  本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档,并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

  通过可自由编程的4096点数值表,能实时嵌入到控制电路中,然后可重现非线性内阻,就像电池或LED灯条中的内阻。

八、远程控制 & 连接

  进行远程控制时,可使用产品后板默认配置的两个接口卡端口(1x analog, 1x USB)与一个模拟接口。这些端口还可装上插拔式数字接口模块(指定插槽)进行扩展。

  另外,本系列所有型号还配有一个三位接口(3 W功率,见下面描述),它为产品提供了1x IEEE,1X USB与1x Analog接口。

  产品前方还有一个USB端口,用来插U盘,方便上传与保存函数和用户配置文档。

  应用到LabView IDE时,我们给USB,RS232或Ethernet常用接口提供即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。可上传和存储文档。

5
