德国EA 桌面式可编程直流电源EA-PS 9000 T

品牌
德国EA

型号
PS 9000 T

◆ 宽范围输入电压90...264 V,带主动式PFC

◆ 效率高达 92%

◆ 输出功率:0...320 W 至0...1500 W

◆ 输出电压:0...40 V 至 0...500 V

◆ 输出电流:0...4 A 至 0...60 A

◆ 灵活的功率调整输出级

◆ 监测功能 (OVP, OCP, OPP)

◆ 过温保护 (OT)

◆ 触摸屏显示器,显示数值、状态与通知

◆ 标配USB端口,可以选择以太网 & 模拟端口(所

◆ 有接口都电隔离

分享到:
PS 9000 T

一、概要

  EA-PS 9000 T系列是一款由微处理器控制的实验室电源。它立足于用户友好的交互式操作概念,配备一套完整的标准功能。其输出参数、监控功能与其它设定的配置很智能且舒适。

  所有输出参数的监控功能,可帮助用户减少测试设备,且几乎可不用安装外部监控硬件与软件。

  由两旋钮,一个按键,三个LED以及彩色触摸屏组成的控制面板,显示所有关键数值与状态,用户只需轻轻一点手指,就可轻松操作本设备。

524

二、交流输入

  本系列采用主动式功率因数(简称:PFC),输入电压为90 VAC至264 VAC,适合全球范围内使用。1.5kW的型号在供电电压<150 VAC时,输出功率自动减少到1 kW。

三、功率级自动调整

  本系列所有型号的输出功率都可灵活调整。可在较低电流时输出较高电压,或在低电压时输出较高电流,但总是维持在最大额定功率范围内。其最大设定功率可调,因此仅用一台产品就能覆盖泛的应用。

四、直流输出

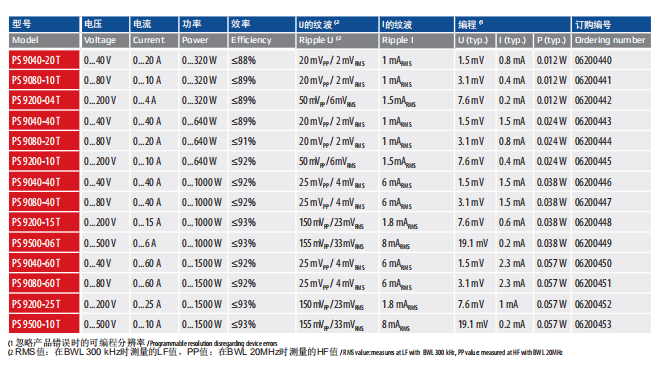

  本系列有0...40 V和0...500 V输出电压,0...4 A和0...60 A输出电流,0...320 W和0...1500 W输出功率的不同型号。

  因此不管是手动控制还是远程控制(模拟或数字),都可在0%与100%之间连续调节电流、电压与功率。它还有一内阻模式,能模拟一内部在线电阻。

  输出端位于产品后面板上。

五、放电电路

  额定输出电压为200 V或以上的产品,其输出电容都配有一放电电路。在空载或带小负载时,它能确保危险电压在直流输出关闭后降至60 V DC以下。该电压值被认为是对人体安全的最高电压。

六、保护功能

  为保护连接设备,可给产品设定一过压保护极限值(OVP),以及过流(OCP)与过功率(OPP)保护极限值。

  一旦因故超过这三个值中的一个,直流输出会被立即切断,并在显示器与接口端发出一状态信号。本产品还有过温保护,如果产品过热,它会关断直流输出。

七、远程感测

  远程感测输入端可直接连到负载设备,以补偿连线上的部分压降。如果感测输入端已接到负载上,本电源会自动调整输出电压,以确保负载获得准确所需的电压值。

八、可选模拟接口

  可以选择产品后板安装一电隔离模拟接口。该接口具有一模拟输入脚,接上0 V...10 V或0 V...5 V电压,可设置0...100%的输出电压、电流与功率。要 监控输出电压与电流,可给模拟输出脚接上0 V...10 V或0 V...5 V来完成。此 外,还有几个输入脚和输出脚,可用来控制和监控产品状态。

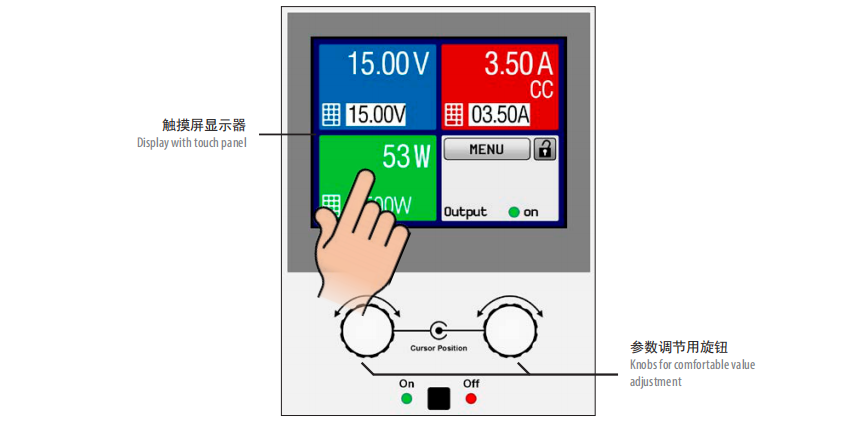

九、显示器与控制面

  设定与实际输出电压、电流与功率都清晰显示于图形显示器上。彩色的FT屏幕为点触式,用一个手指就能控制所有功能。

  通过旋钮或者数字键盘直接输入参数,也可调节设定电压、电流或功率。

  若想防止意外操作,可锁定所有操作键。

1

十、控制软件

  本产品还配有适合Windows系统操作的控制软件,可远程控制多台同型号产品,甚至不同型号产品。

  它有一个清晰的主界面,显示所有设定值与实际值,SCPI与ModBus RTU指令的直接输入模式,固件升级特性,以及被称为“排序”的半自动化控制表格。

  产品还可用注册码解锁,用“多功能控制”应用在一个窗口下一次性监控多达20台产品。此时还能使用排序与数据记录功能。

十一、输出值的预设

  设定输出值不会对输出状态有直接影响。它也会显示于显示器上,就在实际值下方。利用该特性,用户可通过旋钮或触摸屏上直接输入参数,预设所需的电压、电流和功率。还有5个用户配置文档,能让用户在常用设定值之间简便地转换,激活不同的配置文档即可完成。
