产品中心

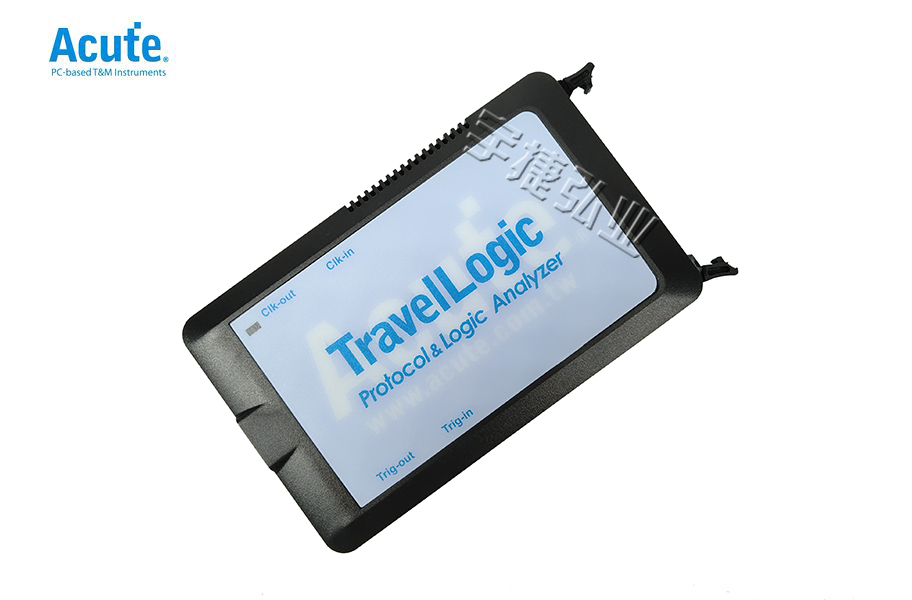

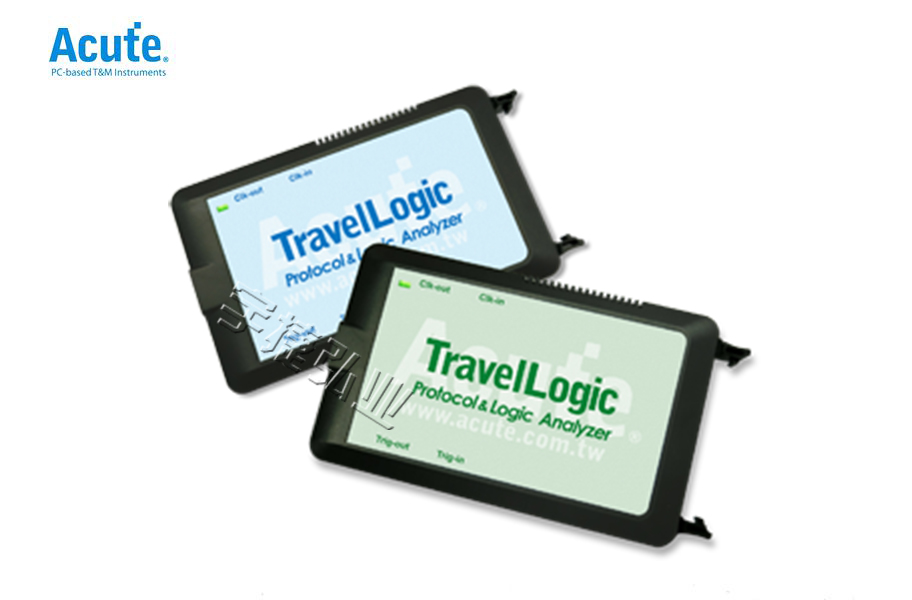

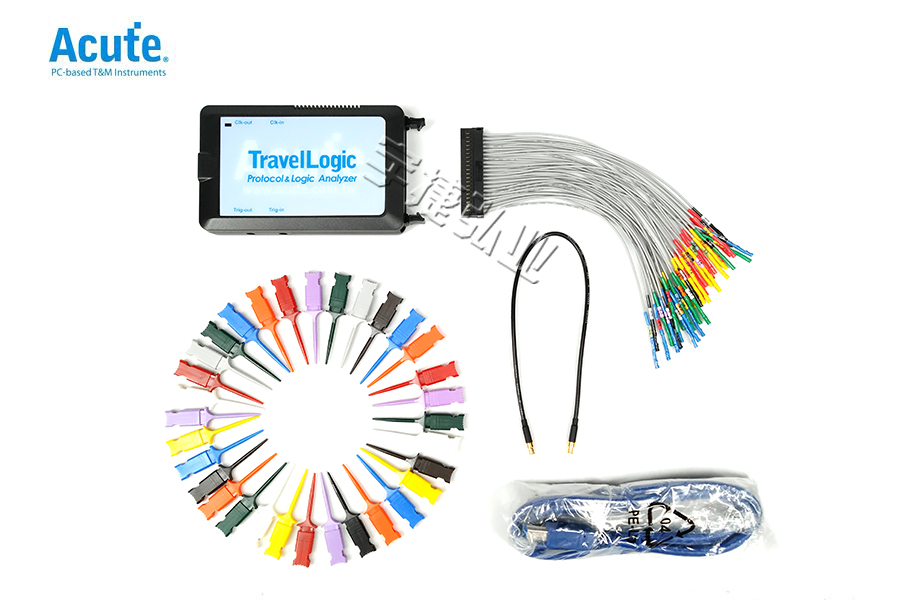

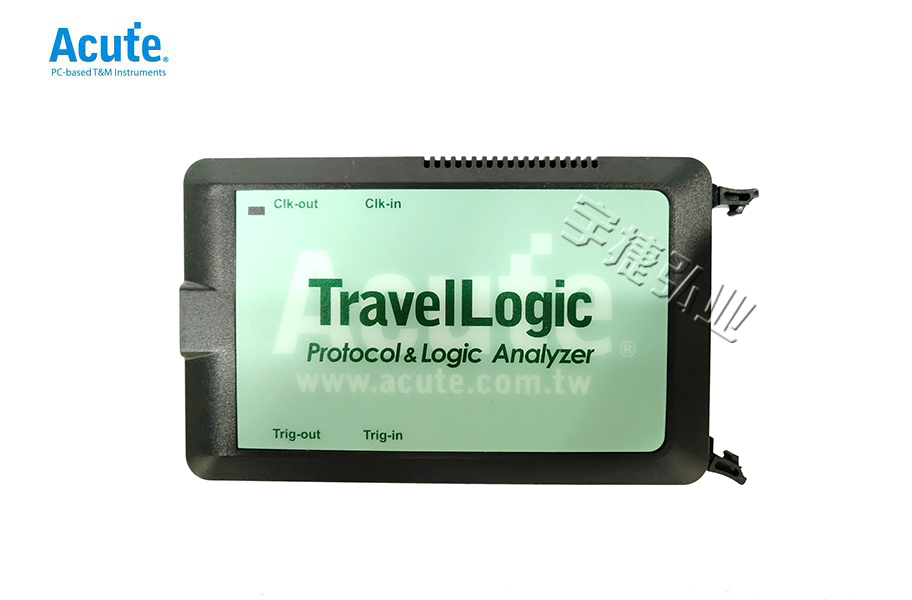

逻辑分析仪+协议分析仪TL3000系列TravelLogic皇晶Acute(停产)

品牌
皇晶Acute

型号
TL3017E/TL3134E/TL3134B/TL3234B+

◆ PC-based
◆ USB3.0 接口/电源
◆ 34 通道 (最多)
◆ 2GHz 时序 (最高) / 200MHz 状态分析
◆ 8Gb 总记忆体 (最大)
◆ 电平侦测 : 2 组
◆ 可与皇晶或其他品牌 DSO 叠加成 MSO
欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:
TL3017E/TL3134E/TL3134B/TL3234B+

一、逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+特点

  ◆ PC-based

  ◆ USB3.0 接口/电源

  ◆ 34 通道 (最多)

  ◆ 2GHz 时序 (最高) / 200MHz 状态分析

  ◆ 8Gb 总记忆体 (最大)

  ◆ 电平侦测 : 2 组

  ◆ 可与皇晶或其他品牌 DSO 叠加成 MSO

  ◆ 总线触发 I : I²C, SPI, UART, USB PD3.0

  ◆ 总线触发 II : BiSS-C, CAN2.0, DALI, I²S, I3C, LIN2.2, LPC, MDIO, Modbus, PWM, ...

  ◆ 总线触发 III : eMMC 4.5, eSPI, MIPI SPMI 2.0, NAND Flash, SD 3.0, Serial Flash (SPI NAND)

  ◆ 协议分析 I : I²C, SPI, UART, USB PD3.0

  ◆ 协议分析 II : BiSS-C, CAN2.0, DALI, I²S, I3C, LIN2.2, MDIO, PWM, USB1.1, ...

  ◆ 协议分析 III : eSPI

  ◆ 总线解码 : CAN2.0, eMMC5.0, I²C, I3C, Profibus, SD3.0, SPI, UART, ... 90余种

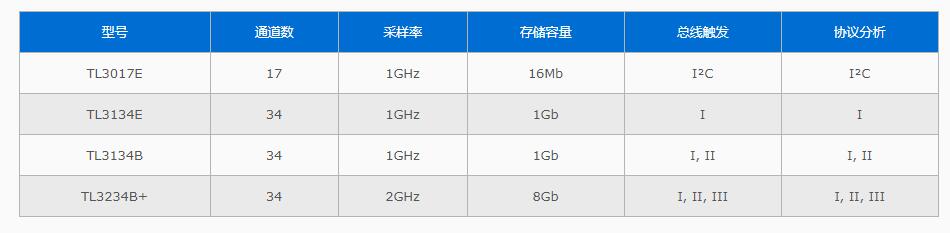

二、逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+规格参数

逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+规格参数



三、逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+软件画面

逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+软件画面



四、TL3017E/TL3134E/TL3134B/TL3234B+逻辑分析仪模式

TL3017E/TL3134E/TL3134B/TL3234B+逻辑分析仪模式

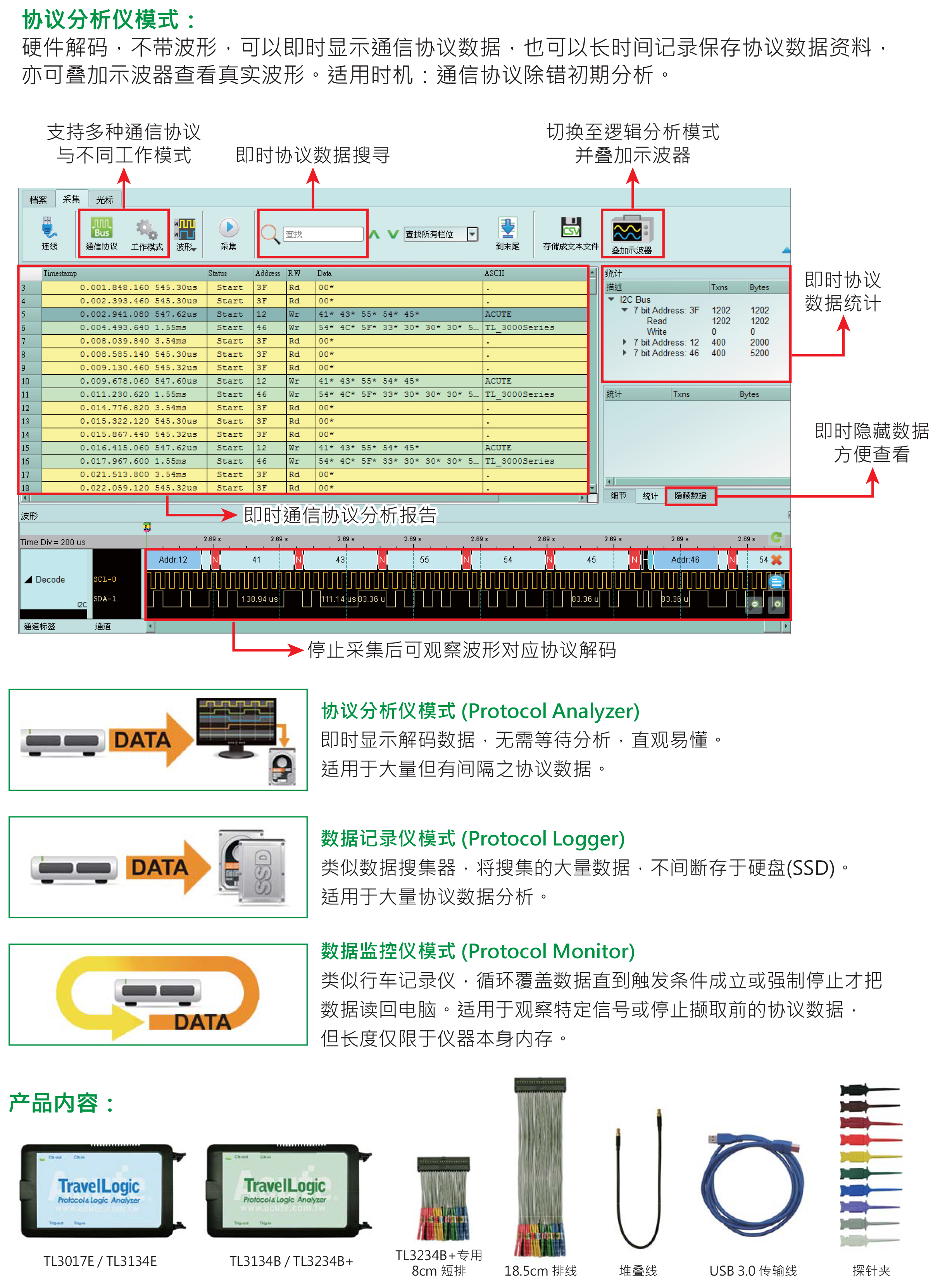

五、TL3017E/TL3134E/TL3134B/TL3234B+协议分析仪模式

TL3017E/TL3134E/TL3134B/TL3234B+协议分析仪模式



逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+参数

逻辑分析仪+协议分析仪 TL3017E/TL3134E/TL3134B/TL3234B+参数
