皇晶Acute TravelBus 逻辑分析仪TB1016BEF系列(停产)

品牌
皇晶Acute

型号
TB1016B/TB1016B+/TB1016E/TB1016F

◆ PC-based, USB 3.0 界面/电源

◆ 200 MHz 时序/状态分析

◆ 数字通道 : 16 (数据), 1 (时钟), 2 (I²C)

◆ 存储空间 : PC RAM

◆ 资料即时显示, 撷取后波形同步显示

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:
TB1016B/TB1016B+/TB1016E/TB1016F

一、逻辑分析仪TB1016B/B+/E/F特点

  ◆ PC-based, USB 3.0 界面/电源

  ◆ 200 MHz 时序/状态分析

  ◆ 数字通道 : 16 (数据), 1 (时钟), 2 (I²C)

  ◆ 存储空间 : PC RAM

  ◆ 资料即时显示, 撷取后波形同步显示

  ◆ 数据记录器

  ◆ 协议模组 I : DALI, HID over I²C, I²C, I²S, LIN2.2, MDIO, PMBus, RS232, SMBus, SPI, USB1.1

  ◆ 协议模组 II : CAN2.0, Modbus, ProfiBus, RS422, RS485

     • 差分信号通道 : 2 (CAN2.0), 4 (RS422/485)

     • 可叠加 Acute TravelScope 示波器成为 MSO

     • 隔离埠:CAN / RS485 (> 1000Vrms)

  ◆ 协议模组 III:BiSS-C, PWM, USB PD 3.0

  ◆ 总线解码:I²C, I²S, LIN2.2, SMBus, PWM, SMBus, SPI, UART, USB PD 3.0,... 近60余种

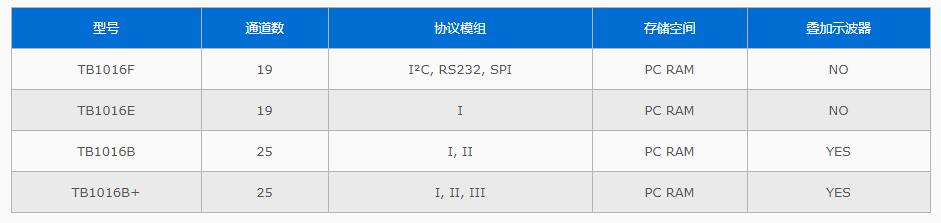

二、逻辑分析仪TB1016B/B+/E/F规格参数

逻辑分析仪TB1016B/B+/E/F规格参数

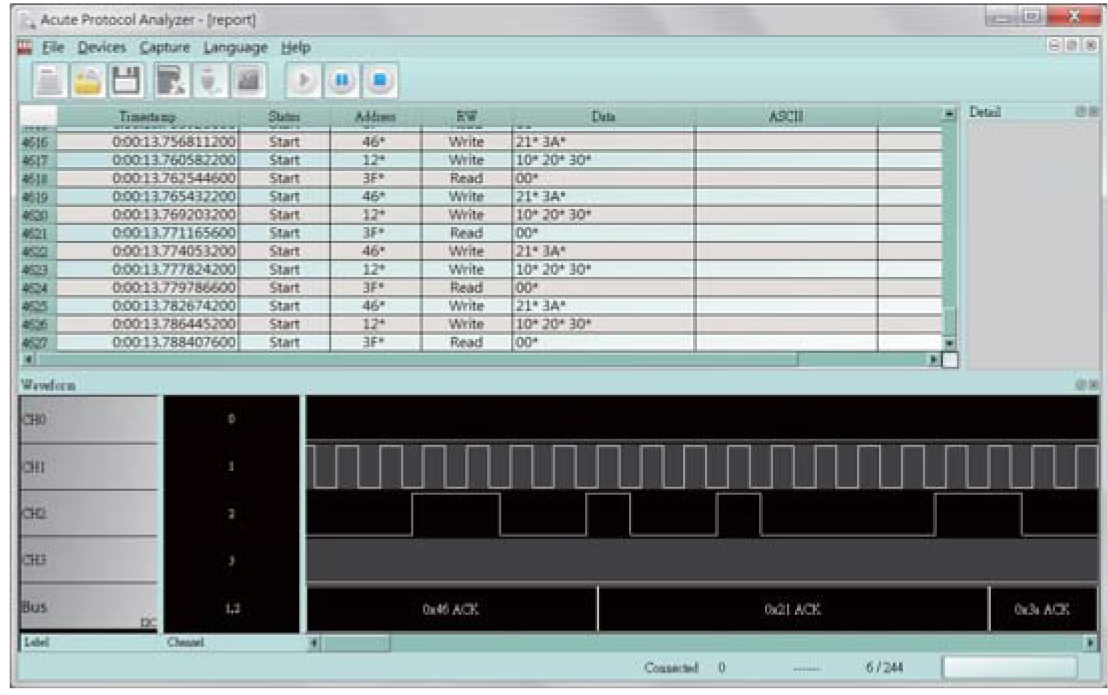

三、逻辑分析仪TB1016B/B+/E/F软件画面

逻辑分析仪TB1016B/B+/E/F软件画面

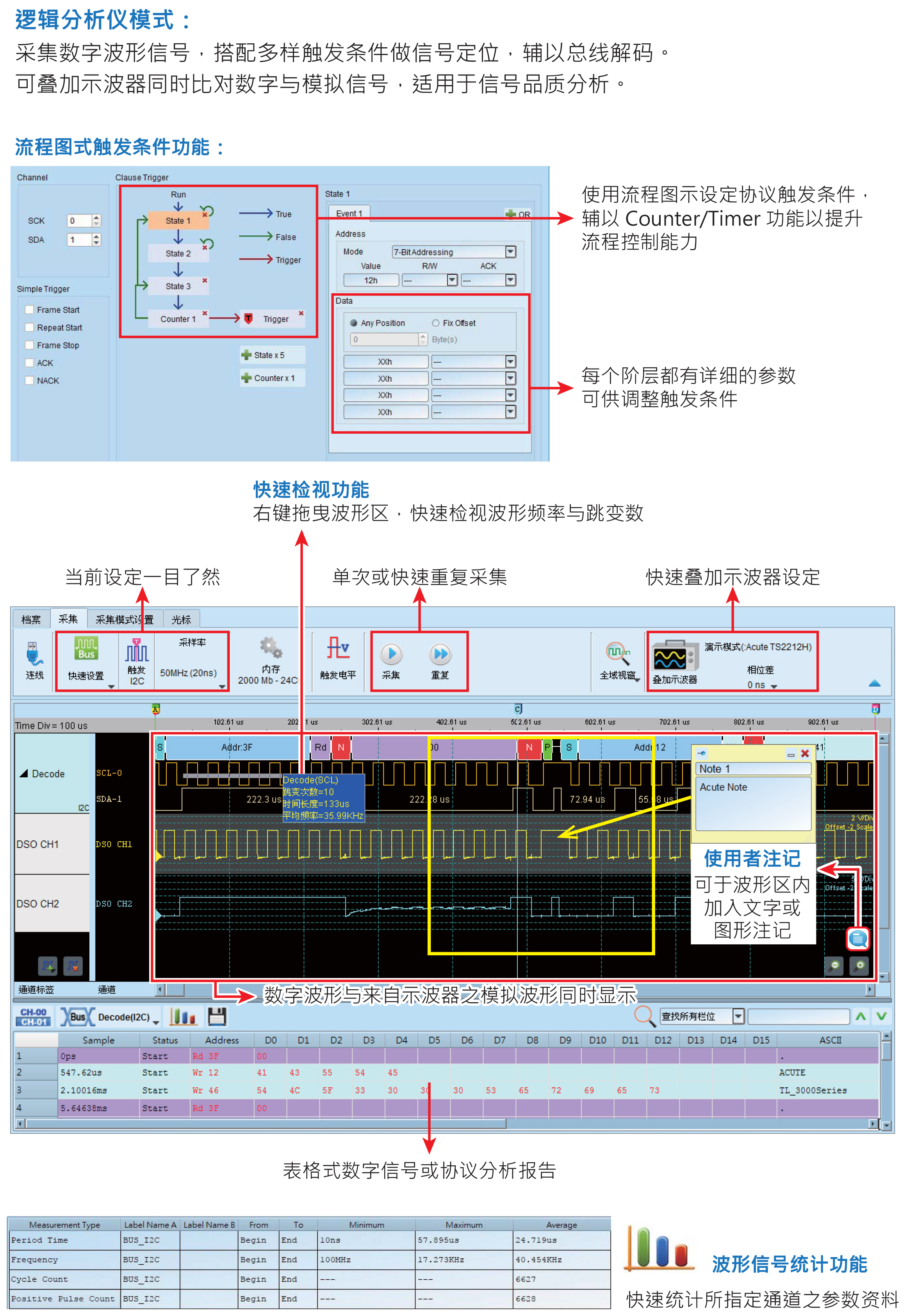

四、TB1016B/B+/E/F逻辑分析仪模式

TB1016B/B+/E/F逻辑分析仪模式

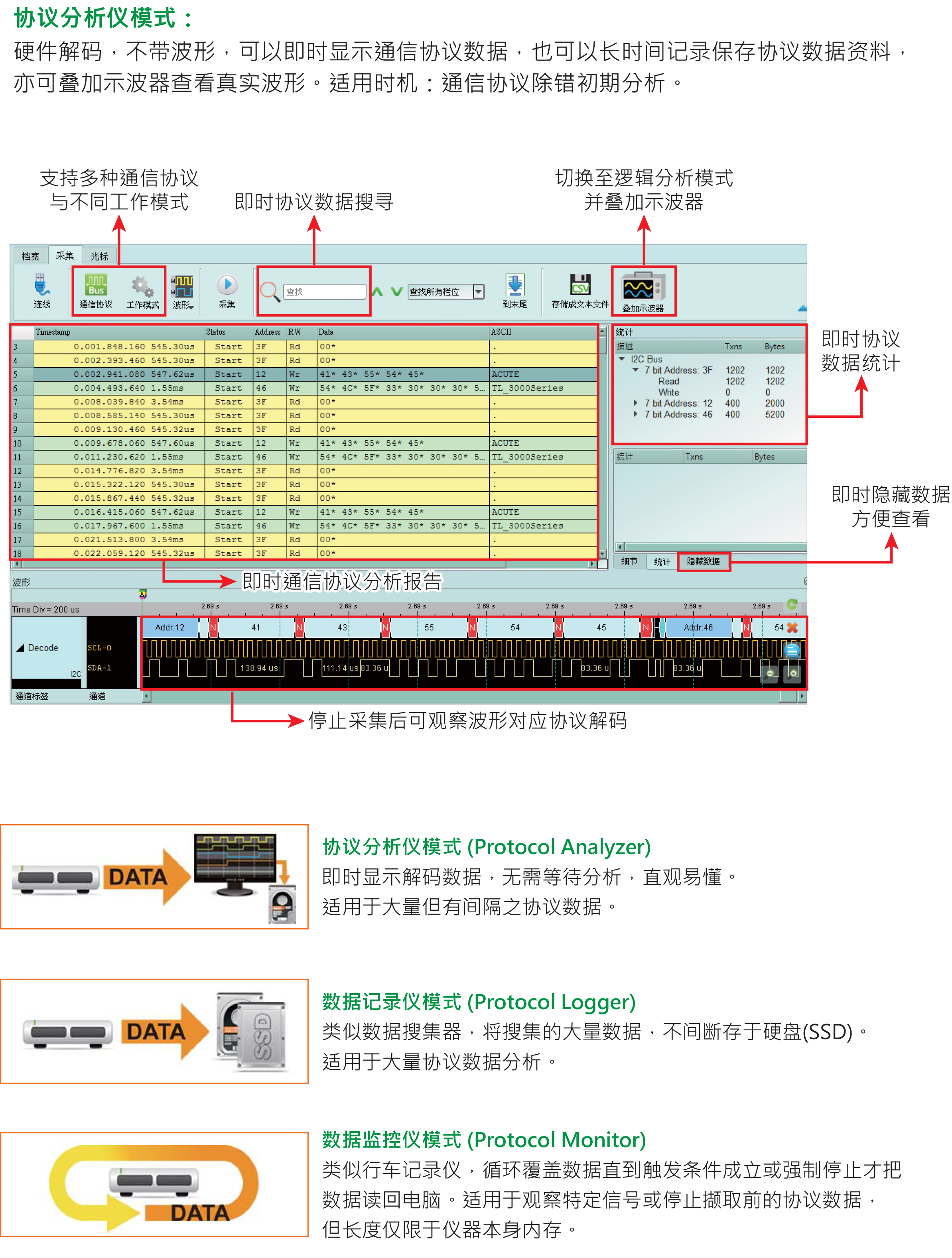

五、TB1016B/B+/E/F协议分析仪模式

TB1016B/B+/E/F协议分析仪模式

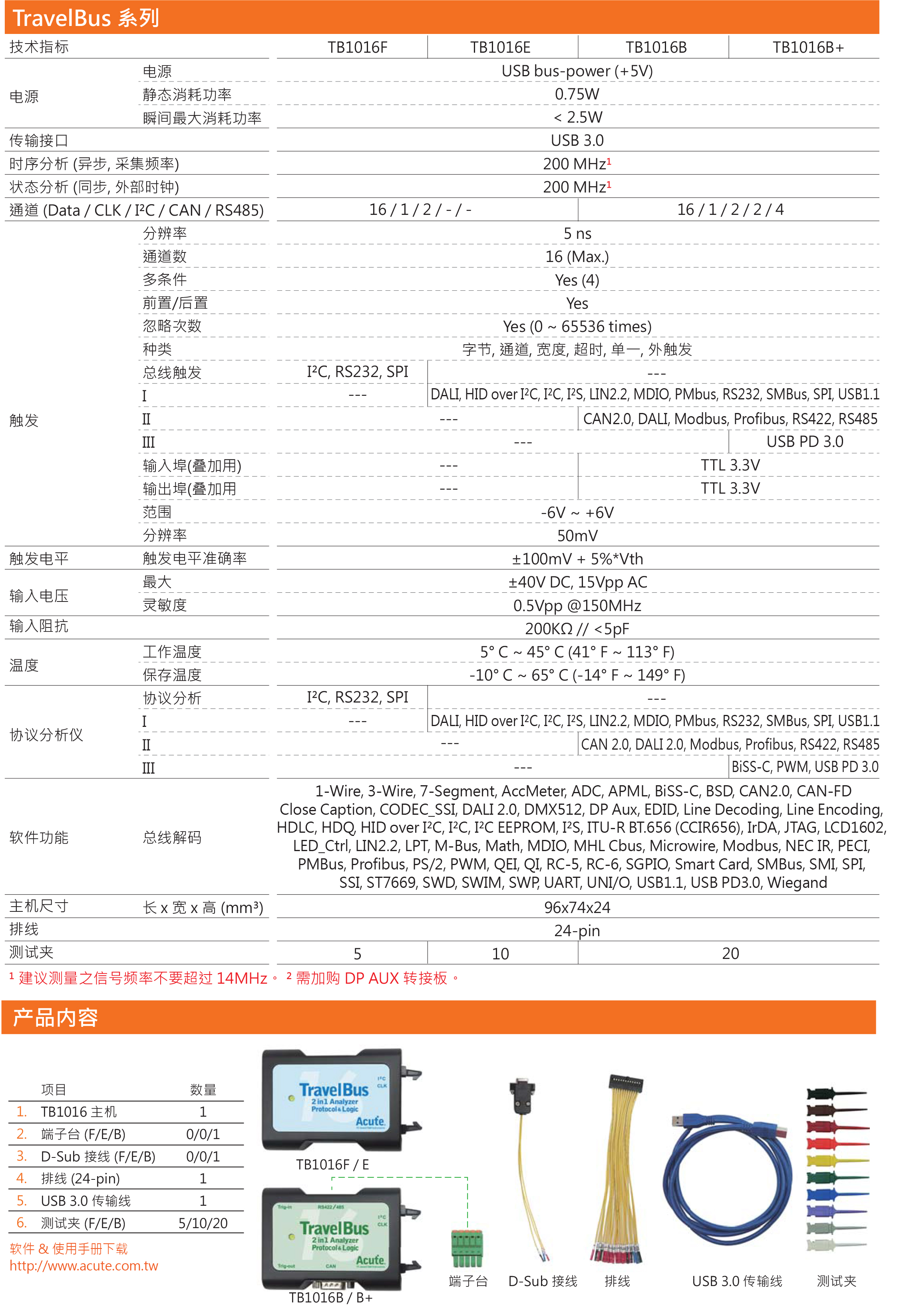

皇晶逻辑+协议分析仪TB1016B/TB1016B+/TB1016E/TB1016F参数

皇晶逻辑+协议分析仪TB1016B/TB1016B+/TB1016E/TB1016F参数
