爱科赛博双向可编程直流电源PRD系列

品牌
爱科赛博Action

型号
PRD系列

◆ 电压精度高达±0.02%F.S.

◆ 百us级动态响应时间

◆ 光伏模拟及电池模拟功能

◆ 自动源载二者无缝切换

◆ 可多台并联,3U,30kW

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:

一、双向可编程直流电源PRD系列概述

       PRD系列双向可编程直流电源采用高功率密度设计,3U体积内功率等级可达30kW,电压达2050V,全新设计的数字矩阵并联系统,扩容达3MW容量。内置独立高精度电压、电流测量系统,全新编程理念,直达源、载本质。快至微秒量级的动态性能,将直流产品测试提升至全新高度,实验室内即可模拟现场异常工况。

       PRD系列双向可编程直流电源是一款具有源载功能、自动两象限运行、能吸收被测试设备能量回馈的电源。广泛应用于光伏逆变器、储能变流器、光伏/储能混合式逆变器系统测试中太阳能电池板模拟、储能电池/电容模拟等场合。也适合用于新能源汽车双向车载充电器、DC/AC电机驱动器、双向直流变换器模拟电池测试等场合。



双向可编程直流电源

二、双向可编程直流电源PRD系列主要特点

  ●更高功率密度:3U/30kW

  ●大宽高比触摸屏,显示更多内容

  ●高达6位半的给定、测量系统

  ●电压、电流精确至mV/mA级

  ●功率分辨率高达0.1W,效率计算更真实

  ●小于100us级的动态响应时间

       ●数字矩阵式并联系统,扩容不降低精度

  ●全面涵盖PV模拟源、电池测试、电池模拟、汽车标准

  ●测试等行业研发、中试、产线应用。

三、双向可编程直流电源PRD系列应用行业

  通用编程:步进实验、研发测试;实验室通用编程、函数发生。

  光伏测试:静态曲线、曲线扫描;标准静态MPPT效率测试、动态MPPT效率测试、天气、云朵遮罩。

  汽车测试:驱动器、OBC研发测试供电;部件测认证。

  产线老化:回馈负载、编程检验;产品自动工装、老化计量。

  计量校准:低精度设备标定;高精度高压源载。

  电池:电池模拟、电池测试;电池模型辨识。

宇捷弘业双向可编程直流电源PRD&PVD系列

四、双向可编程直流电源PRD系列关键特性

       ■ 高精度测量系统

       PRD内置独立高精度电压、电流测量系统,性能媲美6位半电压表,节省了高压高精度直流电压表、高精度电流表、功率表、阻抗计。

  ■ 源载一体

       自动“源”“载”:PRD全系列均具备两象限操作,即自动“源”“载”转化功能二者状态转换没有延迟。

  自动功率:PRD全系列无论“源”载”条件时均能够在低电压时输出大电流或高电压时输出小电流的恒功率特性。

  超高功率比:PRD部分机型可提供达4倍功率比的输出能力,即在1/4最高电压时即可输出额定功率特别适合pv- -Source,可探测最低定额电压时逆变器特性。

  U、I、R、P四种模式无缝切换。

双向可编程直流电源
源载一体



       ■ 8.8英寸大宽高比触触摸屏

       极简风UI菜单

双向可编程直流电源
8.8英寸触摸大屏



       ■ 编程功能易用,接口丰富

          具有日志事件管理存储系统、Magic-Box/Bus功能系统。可解决众多产品研发、测试、产线、质检等全部产品过程的个性需求。

双向可编程直流电源
Magic-Box/Bus功能系统



       ■ 能量回馈效率高

          PRD工作在“负载”状态时,具备高达95%的能量回馈效率。

双向可编程直流电源
高达95%的能量回馈效率

           针对OBC。充电桩、PCS等AC/DC结构变流器测试将大幅度降低用电成本。

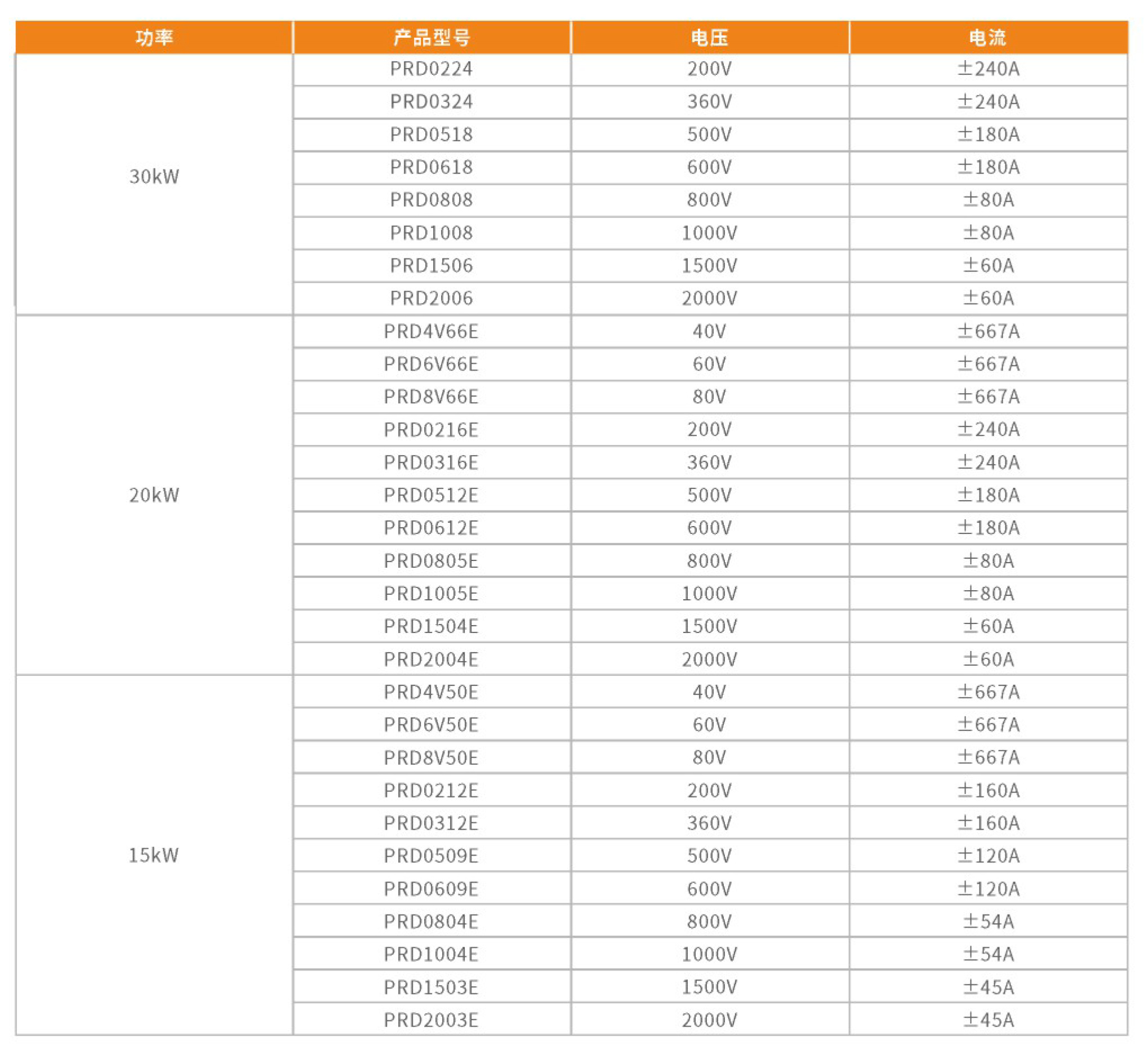

爱科赛博双向可编程直流电源PRD系列规格参数

可编程直流电源PRD系列规格参数宇捷弘业



双向可编程直流电源PRD系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

● PRD4V50:15kW/ 40V/ ±500A,3U

● PRD6V50:15kW/ 60V/ ±500A,3U

● PRD8V50:15kW/ 80V/ ±500A,3U

● PRD0212:15kW/ 200V/ ±120A,3U

● PRD0312:15kW/ 360V/ ±120A,3U

● PRD0509:15kW/ 500V/ ±90A,3U

● PRD0609:15kW/ 600V/ ±90A,3U

● PRD0804:15kW/ 800V/ ±40A,3U

● PRD1004:15kW/ 1000V/ ±40A,3U

● PRD1503:15kW/ 1500V/ ±30A,3U

● PRD2003:15kW/ 2000V/ ±30A,3U

● PRD4V66:20kW/ 40V/ ±667A,3U

● PRD6V66:20kW/ 60V/ ±667A,3U

● PRD8V66:20kW/ 80V/ ±667A,3U

● PRD0216:20kW/ 200V/ ±160A,3U

● PRD0316:20kW/ 360V/ ±160A,3U

● PRD0512:20kW/ 500V/ ±120A,3U

● PRD0612:20kW/ 600V/ ±120A,3U

● PRD0805:20kW/ 800V/ ±54A,3U

● PRD1005:20kW/ 1000V/ ±54A,3U

● PRD1504:20kW/ 1500V/ ±40A,3U

● PRD2004:20kW/ 2000V/ ±40A,3U

● PRD4V1K:30kW/ 40V/ ±1000A,3U

● PRD6V1K:30kW/ 60V/ ±1000A,3U

● PRD8V1K:30kW/ 80V/ ±1000A,3U

● PRD0224:30kW/ 200V/ ±240A,3U

● PRD0324:30kW/ 360V/ ±240A,3U

● PRD0518:30kW/ 500V/ ±180A,3U

● PRD0618:30kW/ 600V/ ±180A,3U

● PRD0808:30kW/ 800V/ ±80A,3U

● PRD1008:30kW/ 1000V/ ±80A,3U

● PRD1506:30kW/ 1500V/ ±60A,3U

● PRD2006:30kW/ 2000V/ ±60A,3U
