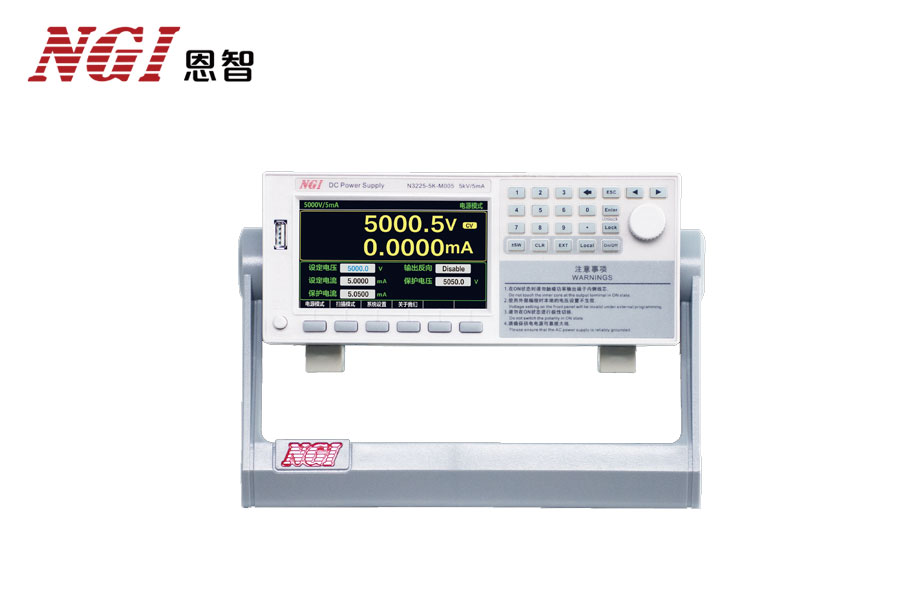

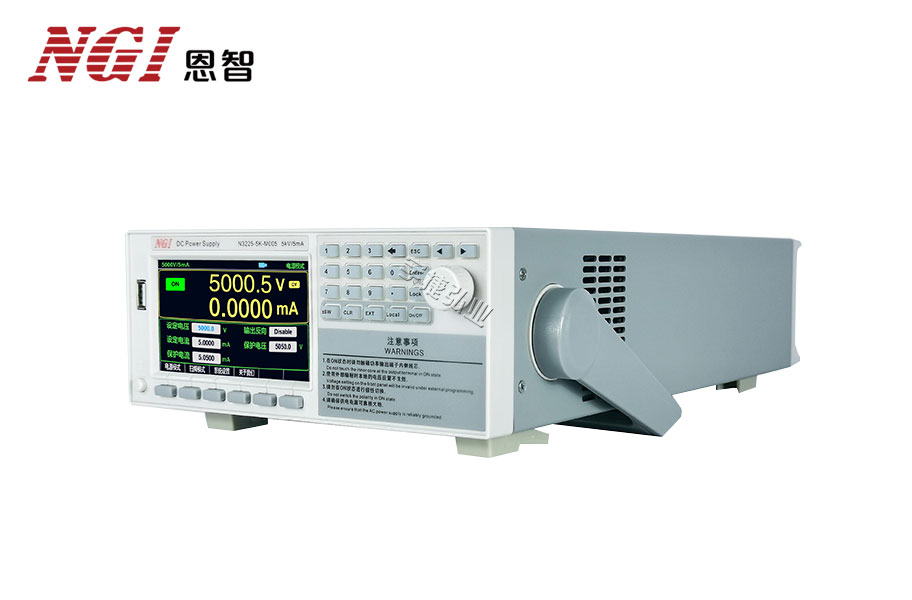

高压可编程直流电源N3200系列 恩智NGI

品牌
恩智NGI

型号
N3200系列

■ 功率:25W/10W
■ 电压:2500V/5000V/10000V
■ 电流:0.01A/0.005A/0.001A
■ 电源输出电压±2.5kV、±5kV、±10kV
■ 电压/电流最小测量分辨率0.1V/0.1μA

分享到:
N3200系列

一、高压可编程直流电源N3200系列概述

  在高压设备、器件、材料测试,以及高能物理试验中,对电源有着高电压小电流的要求,例如IGBT器件击穿测试、绝缘测试。NGI结合多年电子电路和仪器电源开发设计经验,为这些高压测试场景开发N3200系列高压直流电源。N3200系列可高达10kV电压输出,其电压/电流分辨率可达0.1V/0.1μA。2U高半机架宽的机箱,既可支撑桌面应用,又有便捷的上架特性,方便系统集成,高清大尺寸的LCD显示屏,可显示丰富的测试测量信息。



二、高压可编程直流电源N3200系列产品特点

  ■ 电源输出电压±2.5kV、±5kV、±10kV

  ■ 电压/电流最小测量分辨率0.1V/0.1μA

  ■ 通信支持LAN、RS232,支持SCPI指令

  ■ 4.3英寸高清彩屏,操作界面简洁大方,方便易用

  ■ 低噪音,适合高精密源和高灵敏度测量

  ■ 具备高压输出接口、模拟编程接口、电流监控接口

  ■ 具备跳闸电压电流报警提醒

  ■ OVP/OCP/OTP多重保护



三、高压可编程直流电源N3200系列功能与优势

  ■ 低输出噪音

  NGI在测试仪器行业有着非常丰富的电源研发经验,在N3200系列高压直流电源的设计上表现十分亮眼。低输出噪声对电源来说至关重要,N3200系列高压源最大输出电压纹波低于3mVrms,这对高灵敏度测量仪器进行漏电流或高阻测量时非常有利。

高压可编程直流电源N3200系列功能与优势1

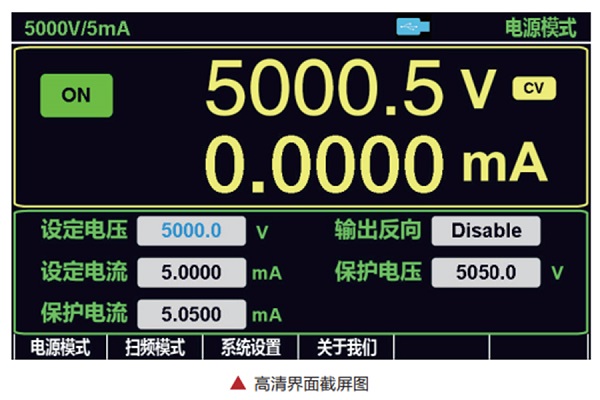

  ■ 大尺寸LCD高清显示屏

  N3200系列采用4.3英寸LCD高清显示屏,相对传统LED显示板,LCD高清液晶显示屏有着耗电量低、体积小、辐射低等优点。采用大尺寸LCD彩色显示屏,结合专业化操作界面设计,使N3200系列高压可编程直流电源更易用,显示测量内容丰富。

高压可编程直流电源N3200系列功能与优势2

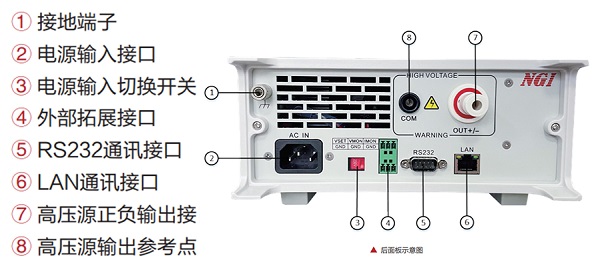

  ■ 易于构建高压测试系统

  N3200系列提供后出线高压输出接口、模拟编程接口、电压电流监控接口,通讯支持LAN网络、RS232,支持SCPI指令,还可以配合NE101通讯转换器支持IEEE-488标准的系统。N3200系列强大的接口能力,可以轻松创建自动化的高压测试系统进行程控高压,这也将进一步提高测试安全性。

高压可编程直流电源N3200系列功能与优势3



四、高压可编程直流电源N3200系列应用领域

高压可编程直流电源N3200系列功能与优势4

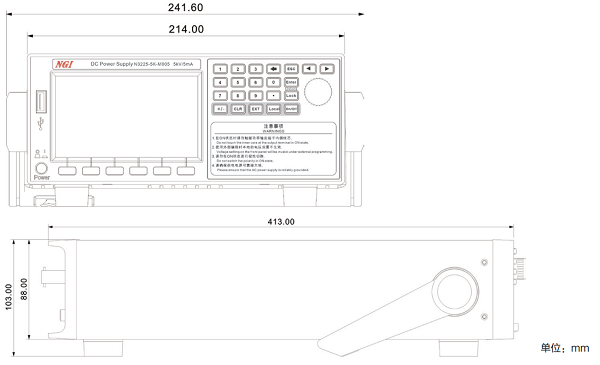

五、高压可编程直流电源N3200系列产品尺寸

高压可编程直流电源N3200系列功能与优势5

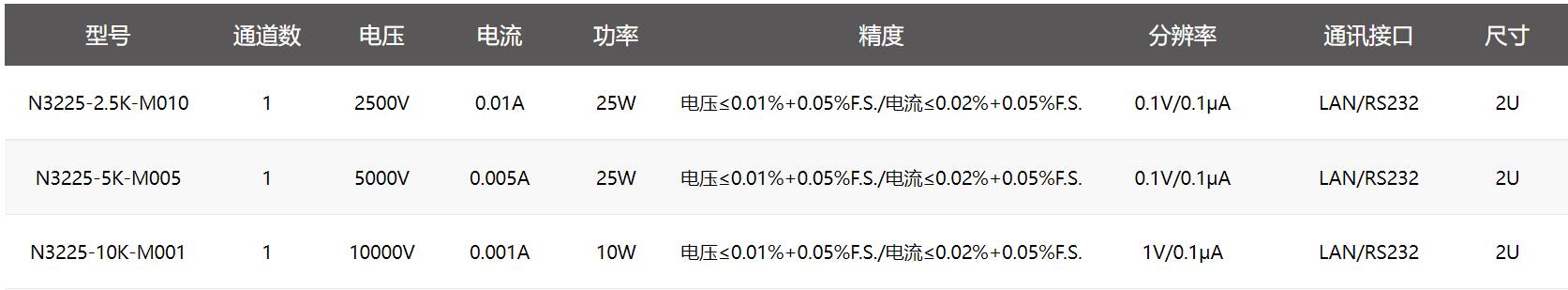

高压可编程直流电源N3200系列参数
