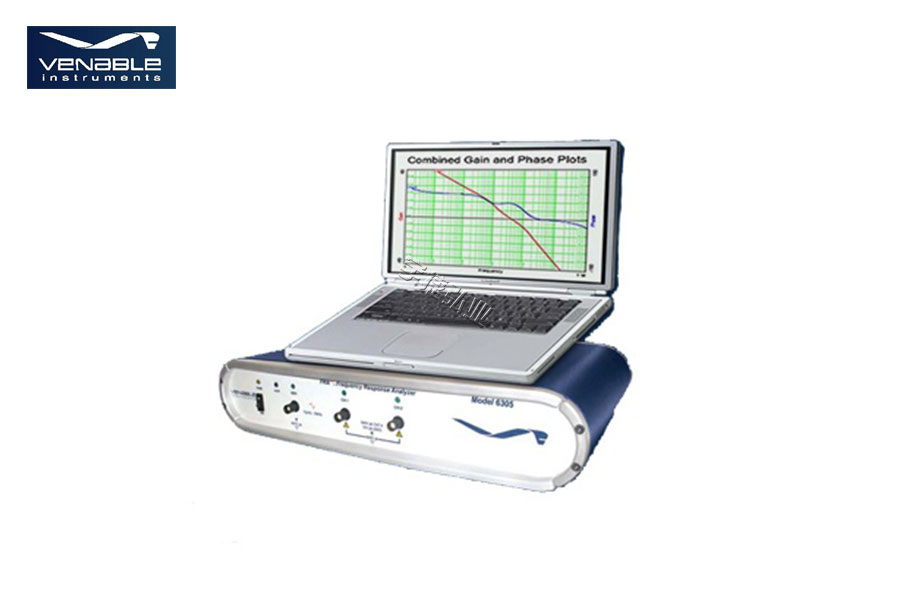

频率响应分析仪6300系列 Venable

品牌
Venable

型号
6300系列

■ 双通道频率响应分析仪
■ 频率范围:10uHz - 5/20/40MHz

分享到:

一、频率响应分析仪概述

  Venable 6300系列频率响应分析仪,频率特性分析仪,电源环路分析仪,增益相位分析仪,环路分析仪,结合了最新的模拟和数字技术,以及先进的数字信号处理技术(DSP),以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能,具有10μHz至40MHz的频宽和2个输入端,并受到保护,峰值电压不超过600V。Venable 6305可以很好的替换Venable 3120(已停产),Venable 6320可以替换Venable 3215(已停产)。国内高端客户联想,浪潮,H3C,OPPO,紫光展锐,广汽研究院,中科院,国网电科院,台达,清华大学,西安交通大学,浙江大学,上海交通大学等,国外Intel,Samsung,AMD,Cisco,nVidia,Ti ,HP,Ford,Honeywell,Philips等均为Venable用户。



二、频率响应分析仪主要特点

  •测试频率范围0.01Hz-5 MHz

  •可输出讯号电压范围, 10mVac-10Vac, ±10Vdc, 适用于各种测试状况

  •透过Bode Box来注入测试讯号, 安全性及准确度有保障

  •具有两个量测通道, 分11个档位, 精准度高

  •量测范围: 10mV-500V, 仪器不易因待测物的异常电压而受损坏

  •针对Power Supply设计的应用软件, 容易使用

  •可产生波德图(Bode plot), 尼奎士图(Nyquistplot), 阻抗图

  •软件内含补偿线路辅助设计及频域运算功能



三、频率响应分析仪典型应用

  ◆ 电源环路稳定度测试

  ◆ PLL电路锁相环路测试

  ◆ 液压控制系统环路稳定测试

  ◆ 电机控制系统稳定度测试



  Venable著名的基于K系数的软件,现已称为Stability Analysis™ v5.1。该Venable6300仪器是您目前用于测量相位/增益和阻抗的最完整、精确且易用的系统。Venable通过行业标准IEEE-488接口运行,可导入/导出至MATLABTM和Excel™,并以.jpeg文件格式保存波德/阻抗图。导出的图片可用于图片展示软件或保存为.wen格式的文件,进行离线数据处理。

  Venable仪器包含了最新的CPLD技术,用以释放专用处理器的功率,从而执行所有数据采集和分析功能。独立处理器处理所有通信功能。最佳性能来源于使用CPLD内部存储器,实现处理器与模拟硬件之间的异步缓冲。Venable 6300对两个输入端执行同步分析,可靠地收集所有数据。它是真正的多功能仪器,通过坚固的便携式工具箱(仅重12磅),帮助您实现各种应用。工程师和科学家们现在可通过价格合理的紧凑系统——Venable 6300,获取用于生产、研发实验室、学术或现场操作的速度和技术。

  除了测试系统的频率响应外,Venable 6300系列频率响应分析仪的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿,提供了常用的三种线路,使用者可依照其电源供应器的控制方式,选择适合的线路种类。先量测系统原来的频率响应后,设定预计的设计目标:相位边限(PhaseMargin)及交越频率(CrossFrequency)等,软件即可自动运算出控制线路中最适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间,还能达到优化的设计结果。

  Venable成为稳定性分析的开拓者已有30多年,将继续为测试和测量客户提供最先进的仪器和分析软件。



                                                                                Venable 电源环路测试示意图



                                                                                 电源环路波特图



                                                                           电源在线输入/输出阻抗测试示意图



                                                                                               阻抗图



                                                                                     电源PSRR测试示意图



                                                                                             PSRR曲线

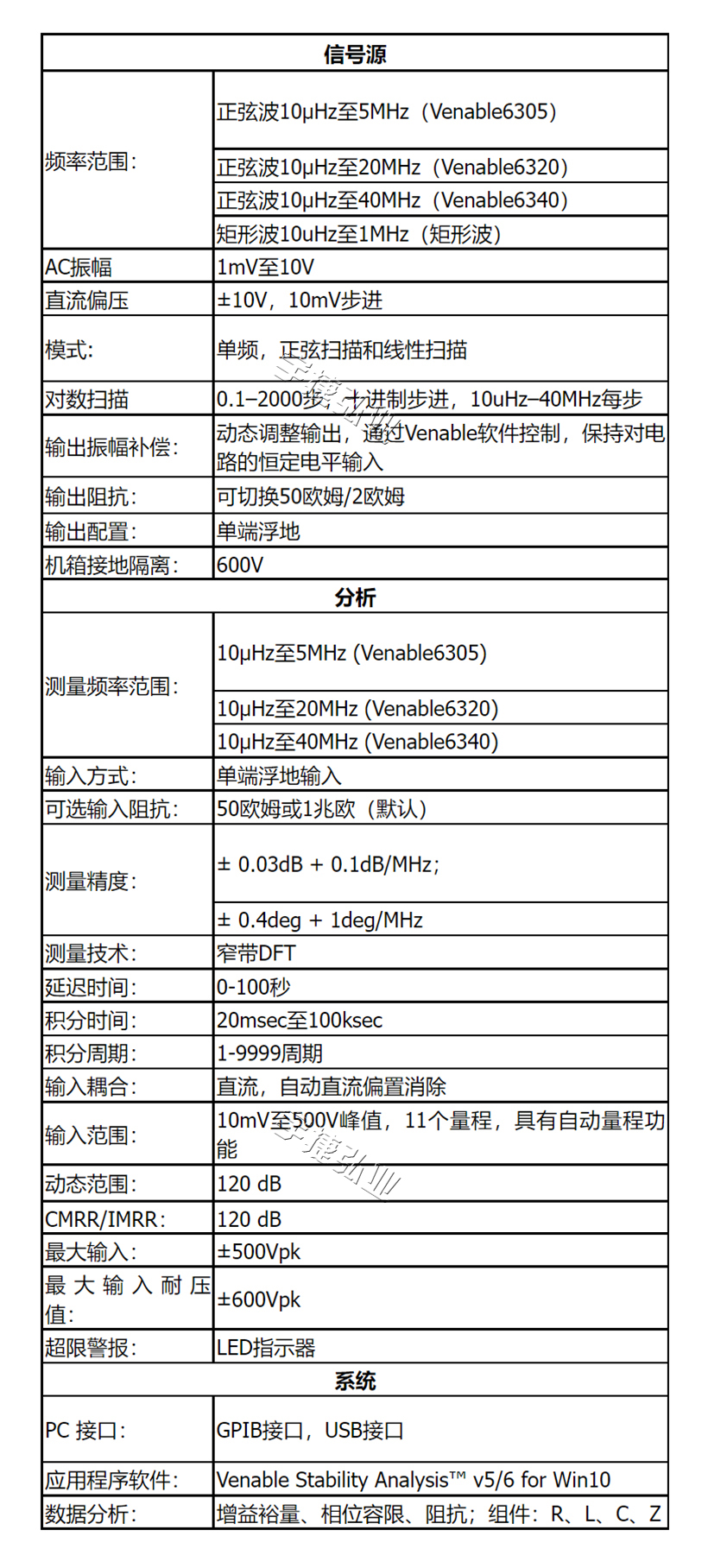

Venable-6300系列频率响应分析仪-技术参数



  订货信息:

  ◆ 6305 10uHz - 5MHz 频率响应分析仪,双通道

  ◆ 6320 10uHz - 20MHz 频率响应分析仪,双通道

  ◆ 6340 10uHz - 40MHz 频率响应分析仪,双通道

  ◆ 470-50 输入输出阻抗套件, 最大电流50A

  ◆ 470-100 输入输出阻抗套件, 最大电流100A

  ◆ RLC RLC测量套件(含测试软件及测试夹具)

  ◆ GPBODE 1KHz-10MHz 通用波特盒(可用频率200Hz -40MHz) , 隔离电压600Vrms , 10:1 衰减

  ◆ LFBODE DC-1MHz低频波特盒(可用频率DC-2.2MHz), 隔离电压1.4KVrms, 10:1衰减

  ◆ J2120A 10Hz-10MHz 线路注入器,最大50Vdc输入,最大电流5A (PSRR测试用)

  ◆ J2121A 100Hz-1MHz 高功率线路注入器,最大400Vdc输入,最大电流20A (PSRR测试用)
