宽范围可编程直流电源N36100 系列 恩智NGI

品牌
恩智NGI

型号
N36100系列

■ 1U高,½19” 宽的超小体积,宽量程高功率密度
■ 最大输出功率900W
■ 远端补偿功能
■ 过压、过流、过功率、过温和短路的自动保护
■ CC/CV优先权选择功能
■ 外部模拟编程控制(选配)
■ 支持电池充电测试,内阻模拟功能
■ 模块化设计,便于系统集成

分享到:
N36100系列

一、宽范围可编程直流电源N36100系列概述

  N36100系列可编程直流电源是一款超小体积、高性能、高功率密度的直流电源。1U+ 19”1/2宽的薄型设计,业内最小体积机箱装载,带来单机更便携、集成机柜最优化的舒适体验。最大输出功率900W,最大输出电流100A,让“小超人”小身材具有大用途。针对实验室测试、系统集成测试、大规模产线测试等不同领域的测试特点,N36100系列采用宽范围设计,以满足不同应用场景需求。



二、宽范围可编程直流电源N36100系列产品特点

       ■ 1U高,½19” 宽的超小体积,宽量程高功率密度

  ■ 最大输出功率900W

  ■ 远端补偿功能

  ■ 过压、过流、过功率、过温和短路的自动保护

  ■ CC/CV优先权选择功能

  ■ 外部模拟编程控制(选配)

  ■ 支持电池充电测试,内阻模拟功能

  ■ 模块化设计,便于系统集成

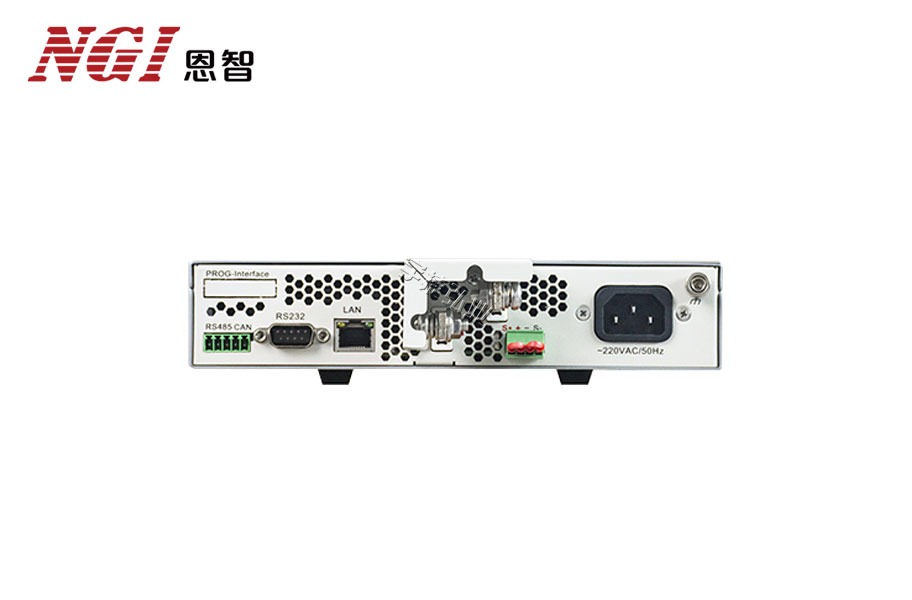

  ■ 提供LAN、CAN、RS232、RS485等多种通讯

  ■ 多达100步的SEQ序列测试功能,可以编辑各种动态波形



三、宽范围可编程直流电源N36100系列功能与优势

       ■ 超小体积,超高性能

  N36100系列直流电源充分利用空间设计为1U+ ½19”宽,做到业内同类产品最小的体积,让它看起来超小,与其他仪器电源比较,显得十分小巧。但N36100系列电源其内容却十分丰富,最大输出功率900W、最大输出电流0~100A,多种测试功能、保护功能、宽范围量程等,是研发设计、生产测试、系统集成等应用中的“小超人”。





  ■ CC&CV优先权功能

  N36100系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能,可以使N36100能针对被测物的特性而采取最优的工作模式进行测试,从而能更好的保护被测试物品。

  如图一, 当待测组件在测试过程中需要减少电压过冲的情况下,如给低电压处理器或FPGA核心供电时,应使用电压优先模式以便获得快速而又平稳的上升电压。

  如图二,当待测组件在测试过程中需要减少电流过冲情况下,或待测组件为低阻抗如在对电池充电场景时,应使用电流优先模式以便获得快速而又平稳的上升电流。

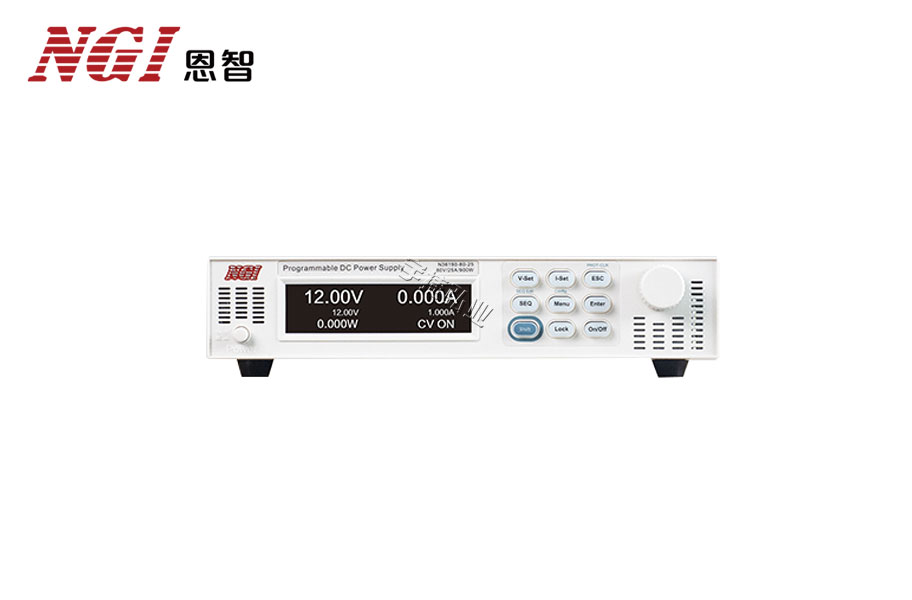

  ■ OLED显示界面

  专业定制OLED液晶显示屏,相对其它类型显示屏更轻薄、低功耗、高亮度、发光率好。





  ■ SEQ编辑功能

  N36100系列序列编辑多达100步,序列模式允许用户设置输出电压、电压斜率、输出电流、电流斜率以及单步运行时间。





  ■ 内部电阻模拟

  N36100系列可以设定电压值,模拟内阻值。根据相应的输出电流值,使输出电压随着所设定的电阻值下降,简易地模拟二次电池、燃料电池、超级电容等的内部电阻。





四、宽范围可编程直流电源N36100系列应用领域



五、宽范围可编程直流电源N36100系列产品尺寸

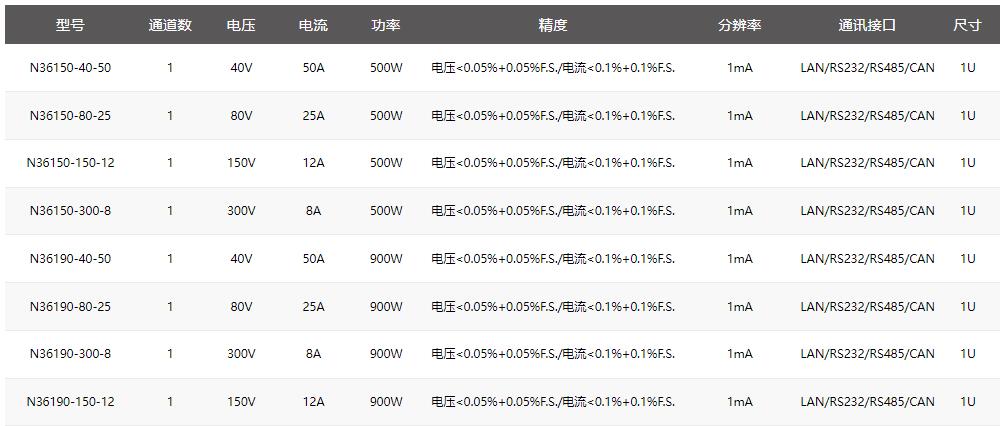

宽范围可编程直流电源N36100系列规格参数
