电能质量分析仪CW500

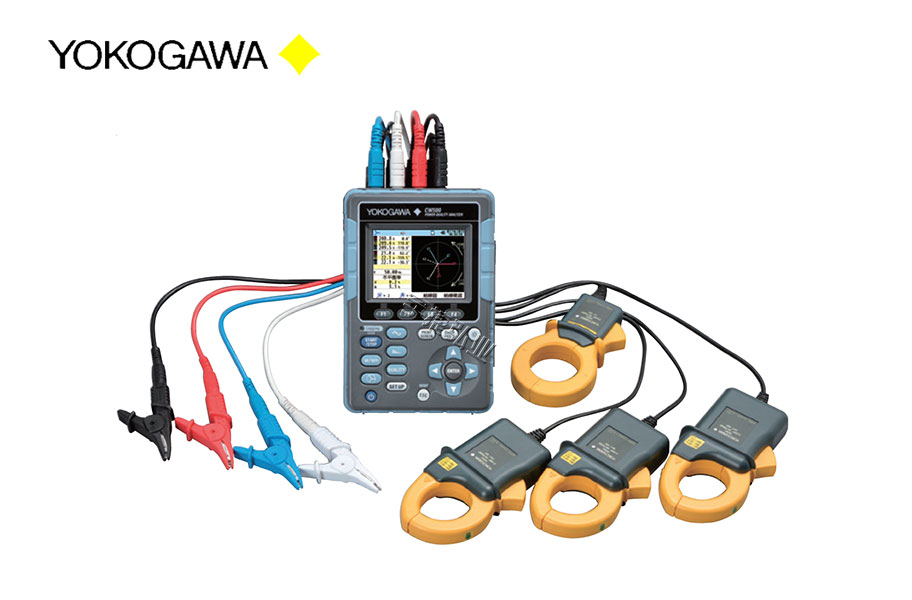

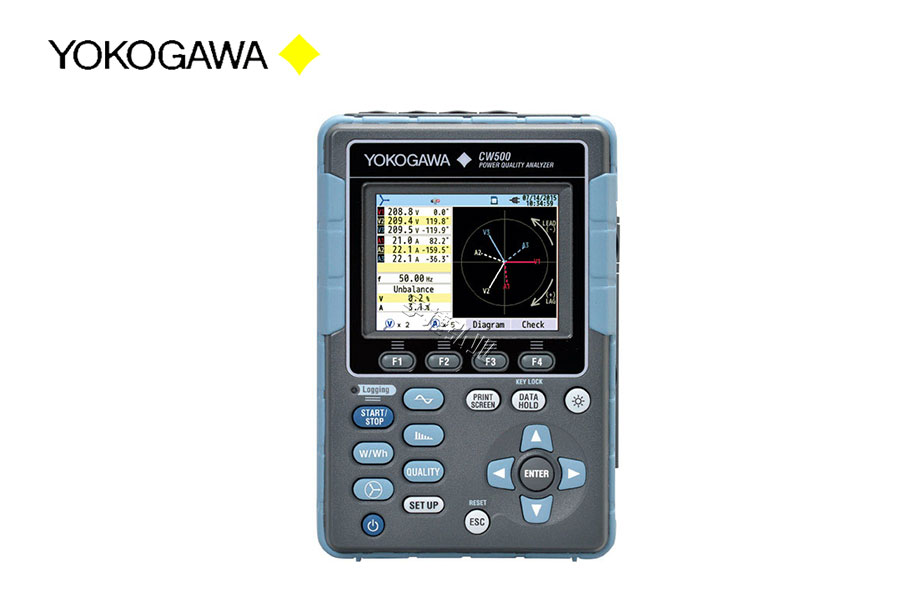

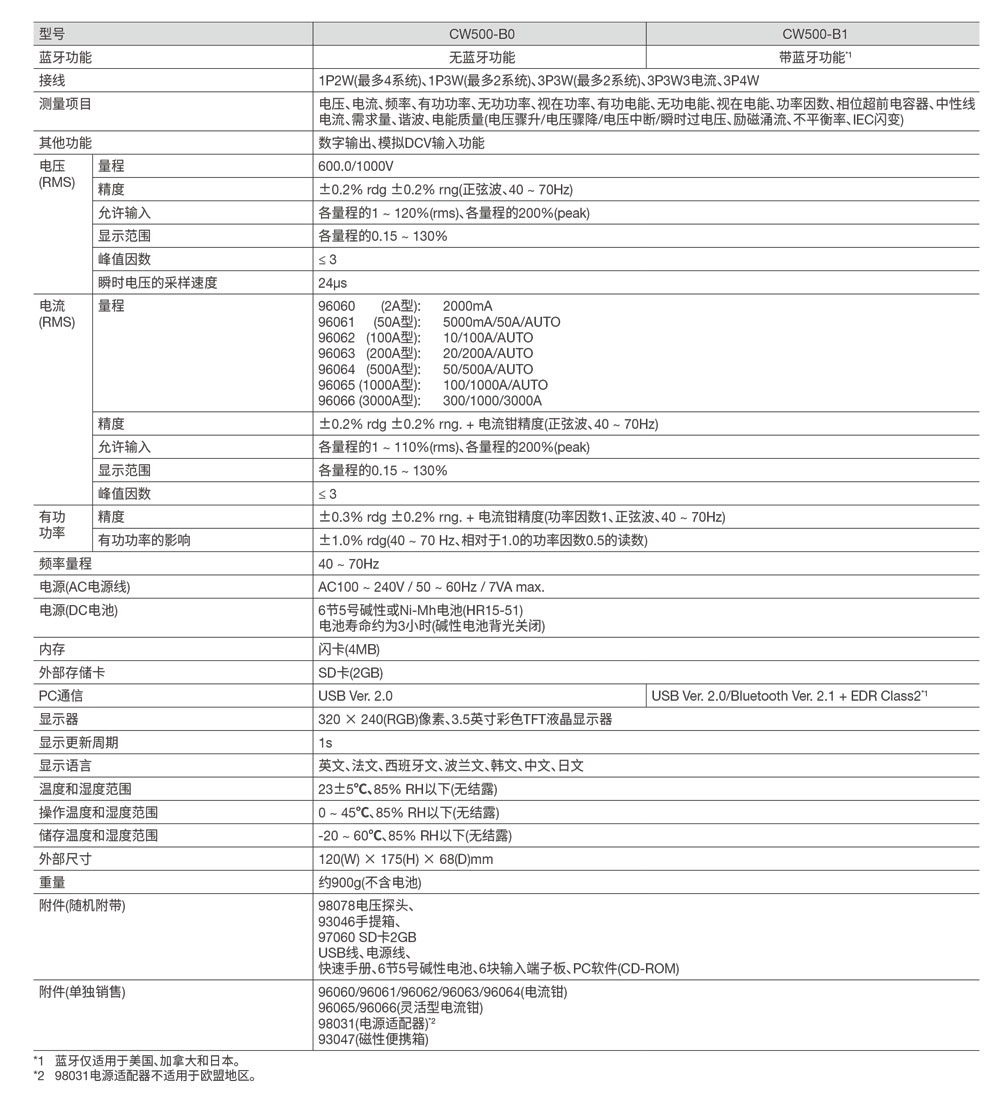

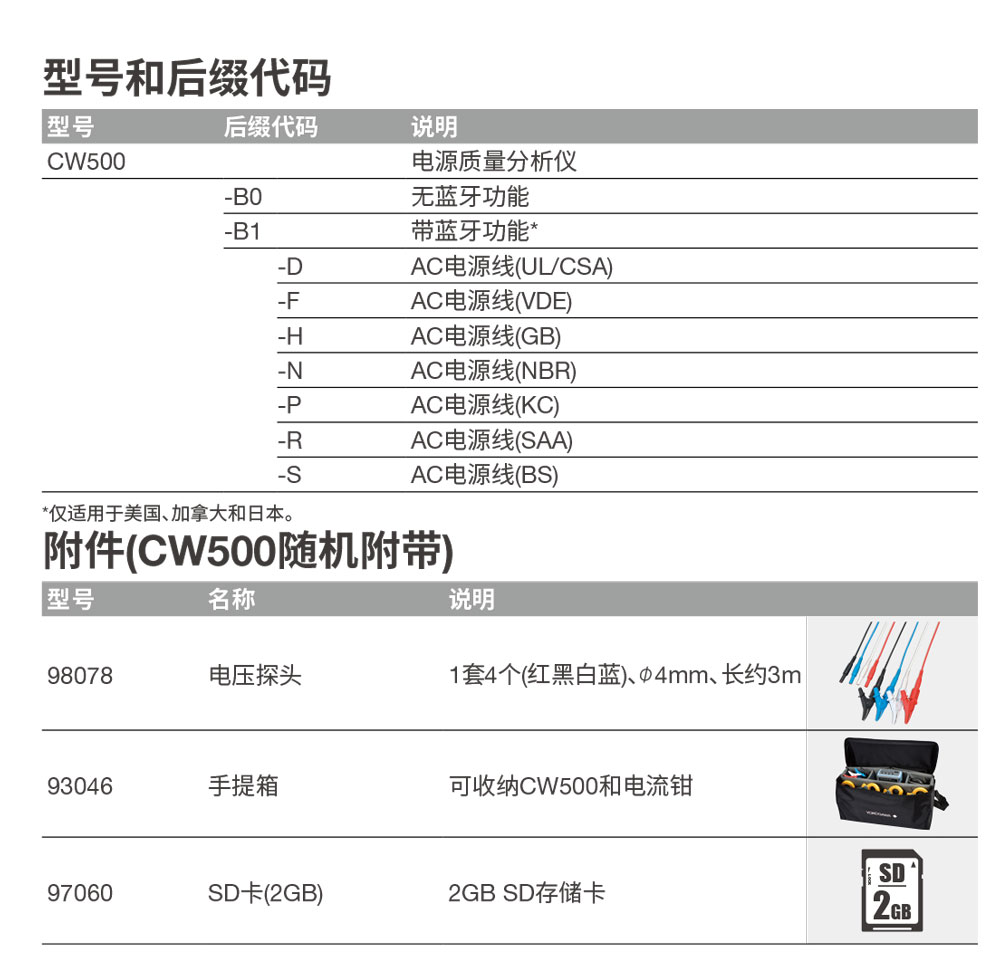

一、电能质量分析仪CW500概述

　　CW500电能质量分析仪是一款使用电流钳的便携式现场功率测量仪器，适用于供电线路的功耗测量及电能质量分析。可捕捉短时间的功率故障，符合IEC 61000-4-30 Class S标准。

　　简化功率测量–通过直接按键操作，可轻松直接地访问电压、电流、功率、功率因数、相位角、频率、积分功率、电力需求的数值或趋势图。

　　准确捕捉生产线的电能质量问题–可捕捉短时间的功率故障，符合IEC 61000-4-30 Class S标准。

　　用户支持–入门指南功能可确保安全接线和仪器设置。

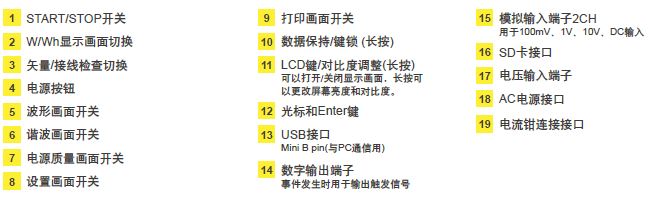

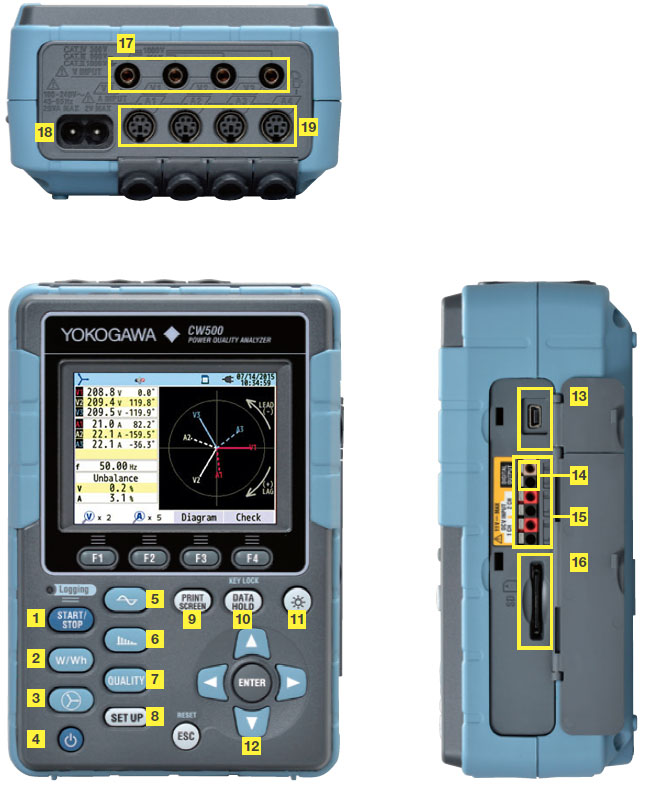

二、电能质量分析仪CW500接口说明

三、电能质量分析仪CW500特点

　　• 功率测量和记录

　　• 电能质量测量

　　• 用户支持

　　• 数据分析和创建报告

四、电能质量分析仪CW500功能

　　功率测量和记录

　  　• 可同时测量3通道电压输入、4通道电流钳输入及2通道直流电压输入。

　  　• 可显示电压、电流、功率、功率因数、相位角、相位超前电容以及直流电压输入等项目的瞬时值、平均值、最大/最小值。显示方式可选择数值列表或趋势图。

　  　• 分别显示消耗和发生的有功功率、无功功率、视在功率的积分电量。

  　　• 通过比较用电量和目标需求量，在仪器本体画面上可监测实际电力需求量。

　　用户支持

　　入门指南功能：

　　  • 入门指南功能可确保测试前所进行的接线和仪器设置是安全可靠的。

  　　• 可自动识别电流钳的类型。

　　矢量显示：

　  　• 可显示电压和电流的相位差、电压与电流输入通道之间的数值。

　  　• 确认接线是否合适。

　　电能质量测量

　　测量供电线路上的临时故障

　  　• 电压骤升、电压骤降、电压中断、瞬时过电压、突入电流等供电线路上的临时故障现象会造成设备故障或损坏设备，CW500能以24μs的高速采样率将这类现象作为事件捕捉，并计算有效值。

　  　• 事件数据包括故障类型、故障发生时间或故障结束时间、测量值以及所有通道的电压/电流波形，周期约为200ms。

　  　• 测量方法遵循IEC 61000-4-30 Class S标准。

　　测量供电线路上的连续故障

　　谐波

　　  • 测量并显示每相电压、电流、功率的谐波成分和总谐波，谐波次数最高可达50次。显示方式可选图表或列表。

　　波形

　　  • 每通道的电压/电流波形最多可显示10或12个。

　　不平衡率

　　  • 显示3相接线的电压不平衡率和电流不平衡率。

　　CW500Viewer(附带PC软件)

　　  • 单击屏幕上的文件数据可自动创建图表和报告。

　　  • 统一管理主机设置数据。

　　  • 借助USB通信实现实时测量。

　　数据类型

　　  • 功率数据、电能质量事件数据、主机设置数据、屏幕捕获数据。

　　存储卡和接口

　　  • D卡、USB通信、蓝牙通信(仅限美国、加拿大和日本)。
