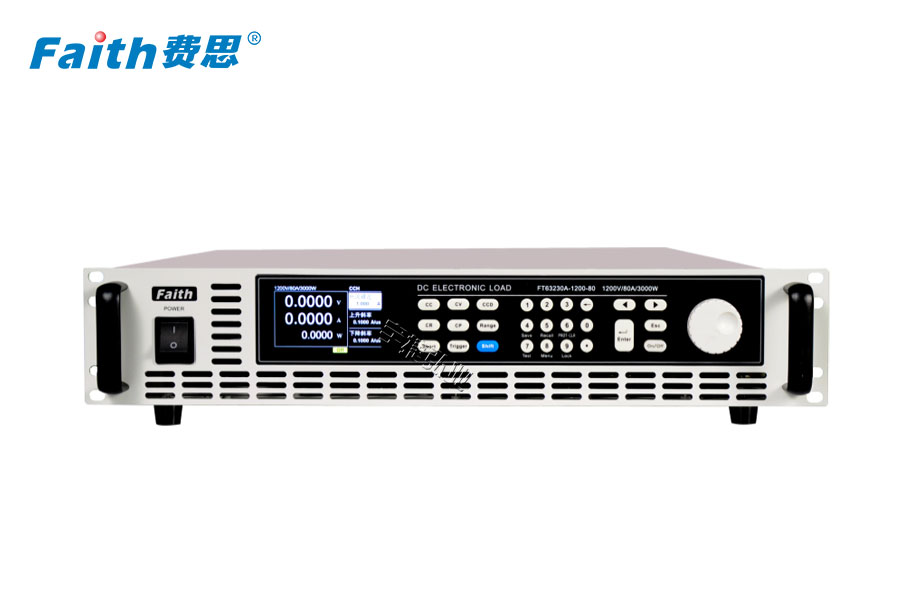

中功率可编程电子负载FT63200A/E系列

一、中功率电子负载FT63200A/E系列概述

　　FT63200A/E系列中功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，可实现2U/3kW，其功率密度是传统负载的两倍。

　　FT63200A/E系列有150V、600V、1200V三种电压范围，单机功率范围从750W至3kW。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。

　　FT63200A/E具备LAN、RS485、CAN、USB等多种通讯接口以及模拟量接口，支持SCPI、Modbus、CANopen通讯协议，为系统集成应用提供了极大便利。

二、中功率电子负载FT63200A/E系列特点

　　● 高功率密度设计，整机可实现3kW/2U

　　● 单机功率：750W～3000W，通过主/从并联，最大功率可扩展至30kW

　　● 电压等级：150V、600V、1200V

　　● 高精度：电压精度为(0.025%+0.025%F.S.)

                         电流精度为(0.05%+0.05%F.S.)

　　● 多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式

　　● 采样速度500kHz

　　● 30kHz动态扫描功能

　　● 远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力

　　● 瞬时过功率带载功能，瞬间带载能力可达到额定功率的两倍

　　● OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能

　　● 时间测量，(Vpk+/-)测量功能

　　● 自动测试功能，正弦波带载功能，序列功能

　　● 全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等

　　● 外部模拟编程输入与电流监视输出，且具备高压隔离能力

　　● TFT彩色液晶显示屏，中英文菜单界面

　　● 配备多种通信接口：RS485、LAN、USB、CAN(选配)

　　● 支持SCPI与ModBus通讯协议

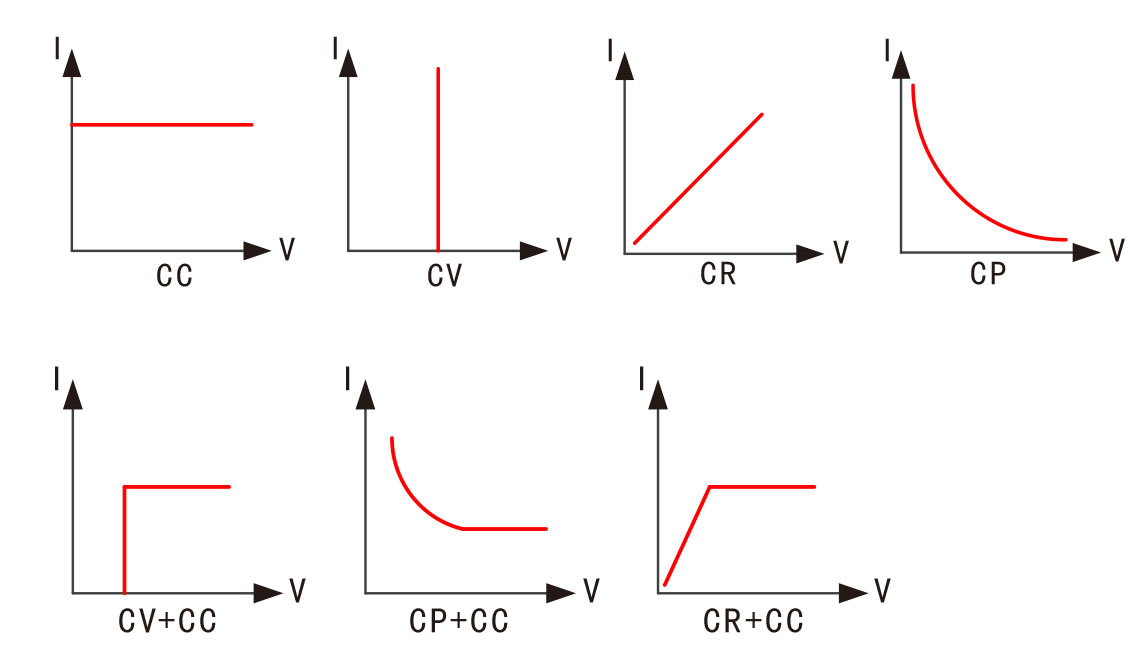

三、中功率电子负载FT63200A/E系列多种工作模式

　　FT63200A/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。C R + C C模式可模拟电源电压电流限制及精度测试。

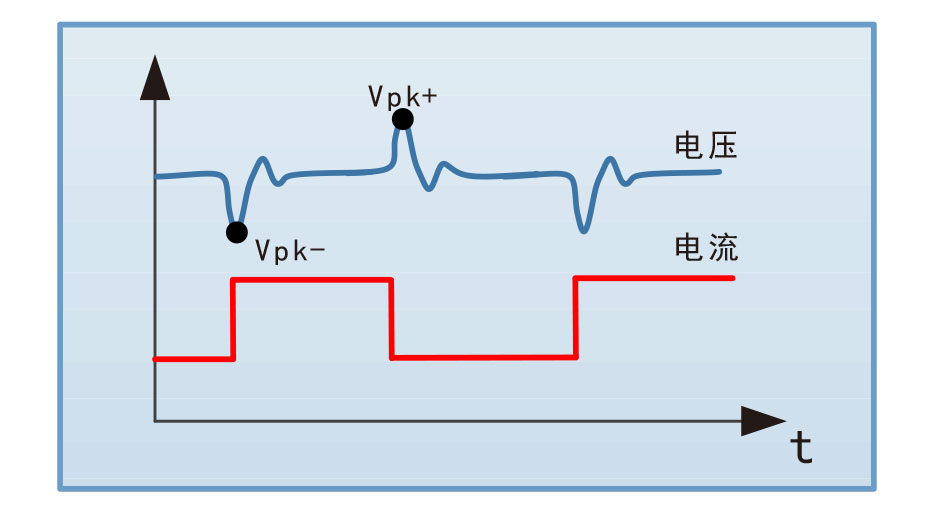

四、中功率电子负载FT63200A/E系列30kHz动态扫频，Vpk+/-捕获

　　FT63200A/E系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

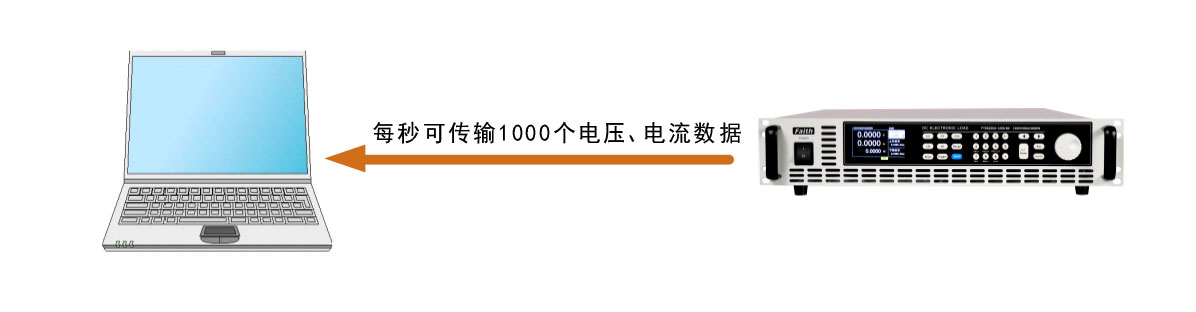

五、中功率电子负载FT63200A/E系列1kHz数据传输

　　FT63200A/E系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。

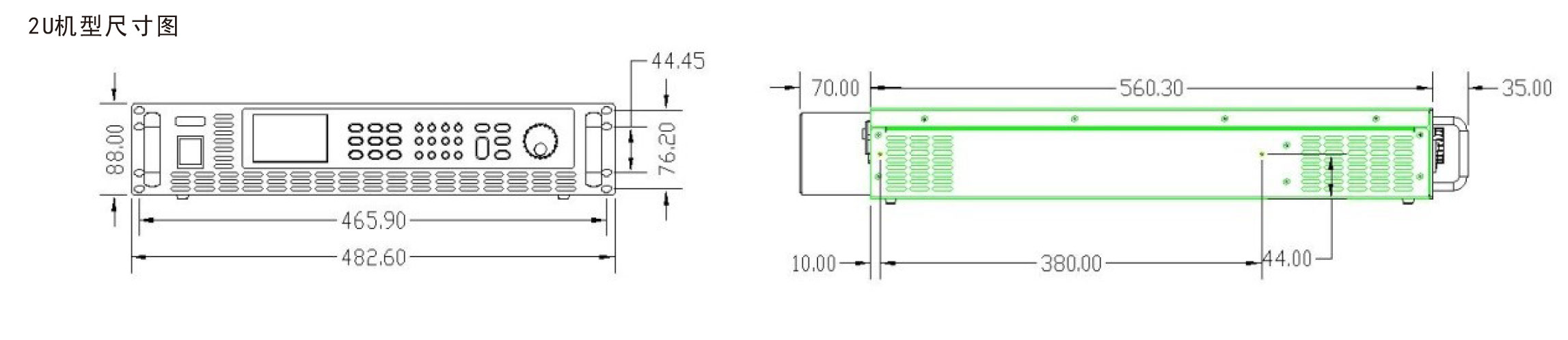

六、中功率电子负载FT63200A/E系列尺寸图
