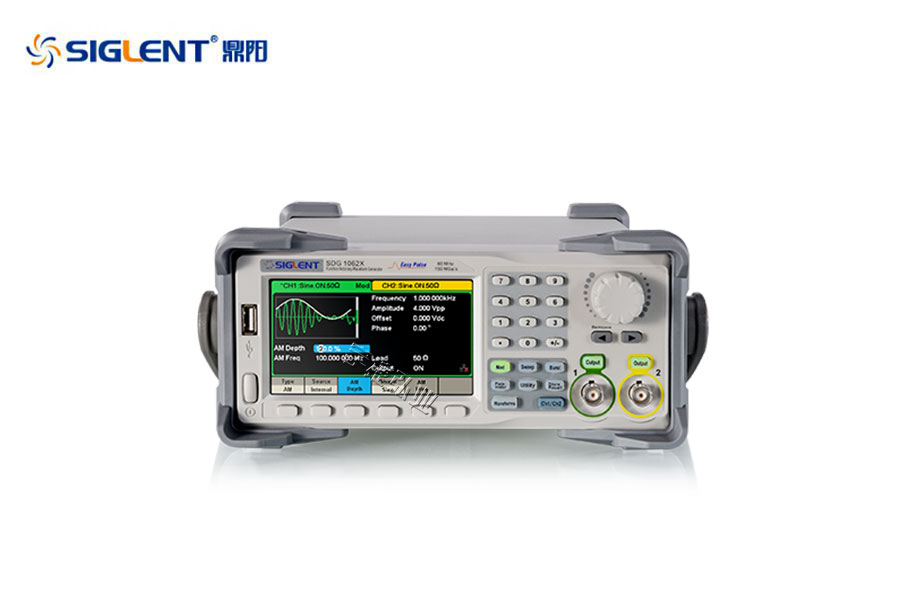

函数/任意波形发生器SDG1000X系列

品牌
鼎阳SIGLENT

型号
SDG1000X系列

◆ 等性能双通道。正弦波、方波最大输出频率60 MHz

◆ 150 MSa/s采样率,14 bit垂直分辨率

◆ 逐点输出任意波,波形长度2~16 kpts

◆ 脉冲上升/下降时间可调,脉宽精细可调

◆ 复杂信号合成能力

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:
SDG1000X系列

一、函数/任意波形发生器SDG1000X系列主要特性

  ◆ 等性能双通道。正弦波、方波最大输出频率60 MHz

  ◆ 150 MSa/s采样率,14 bit垂直分辨率

  ◆ 逐点输出任意波,波形长度2~16 kpts

  ◆ 脉冲上升/下降时间可调,脉宽精细可调

  ◆ 复杂信号合成能力

  ◆ 4.3 英寸显示屏

二、函数/任意波形发生器SDG1000X系列概述

  ● 高性能方波

  SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制,获得了高性能方波。

  · SDG1000X系列的带宽是60 MHz,却拥有 60 MHz高性能方波

  · 上升/下降时间低于4.2 ns

  · 方波具有与脉冲波一致的抖动性能

  ● 创新的 EasyPulse 技术

  DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系,将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷;产生低抖动的方波和脉冲信号,此外还具有以下优势:

  · 脉冲频率最高可达12.5 MHz

  · 上升和下降时间分别可设置最快可达16.8 ns

  · 脉宽精细可调,最小可达32.6 ns

  · 占空比低至0.001%

  · 低抖动

  ● TrueArb 波形技术

  使用了创新的 TrueArb 技术,可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术,不会遗漏任何波形信息,同时还具体以下优势:

  · 16 kpts的波形长度,波形细节更精细

  · 14 bit的垂直分辨率,信号保真度更高

  · 配合标配的 EasyWave 上位机软件,可生成和输出客户所需要的信号

  ● 复杂信号生成能力

  SDG1000X具有强大的波形生成能力。可以完成各种信号调制,波形扫描,猝发输出以及信号合成。支持内部、外部和手动等触发源。

  · 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制

  · 支持线性和对数的扫频方式

  · 支持”N循环“和“门控”脉冲串猝发方式

  · 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形

  · 谐波功能可以模拟信号的合成过程

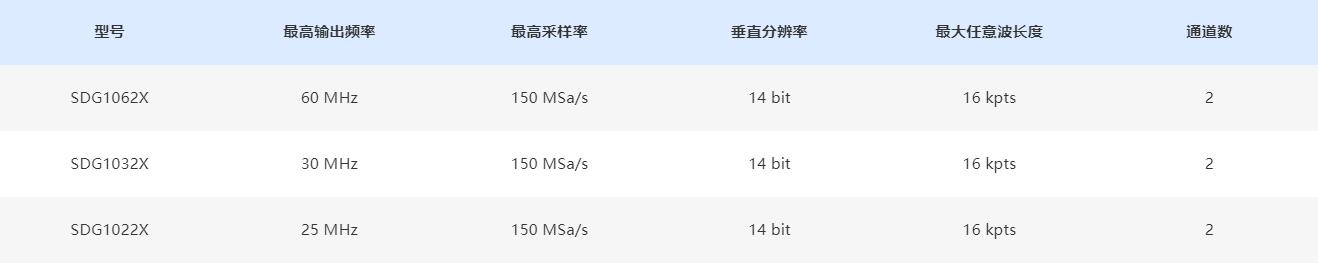

函数/任意波形发生器SDG1000X系列规格参数宇捷弘业
