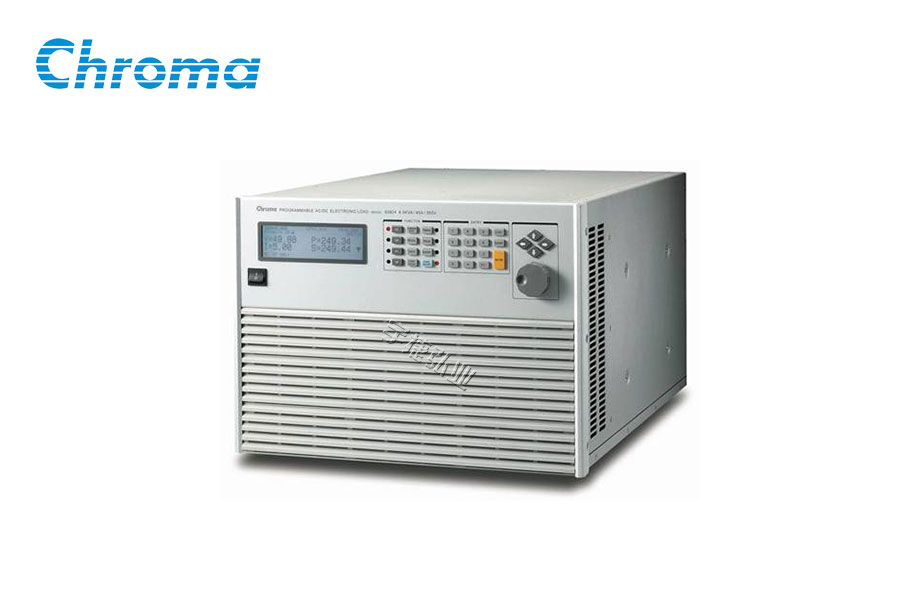

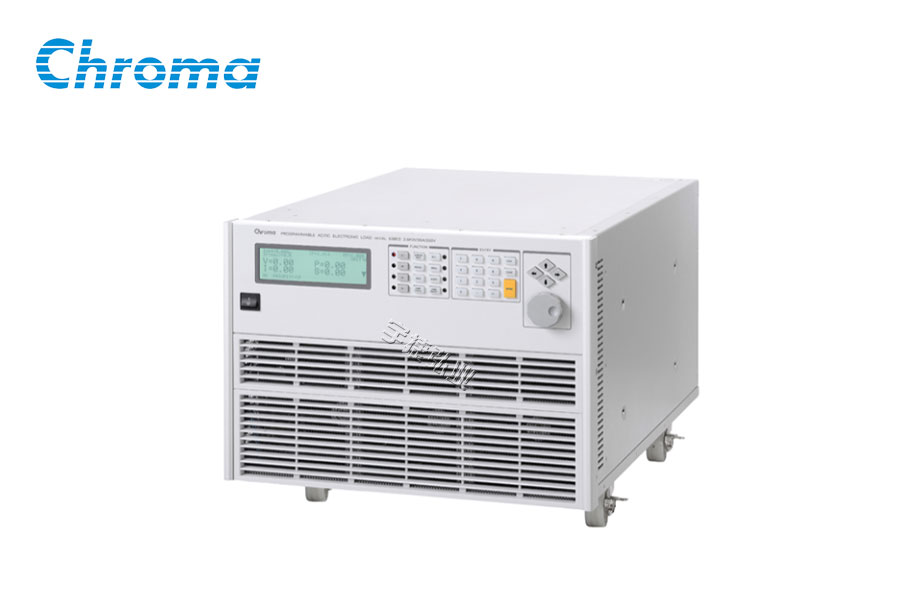

中茂Chroma可编程交/直流电子负载63800系列

品牌
中茂Chroma

型号
63800系列

◆ 功率范围:1800W,3600W,4500w

◆ 电压范围:50v ~ 35oVrms

◆ 电流范围:高达18Arms,36Arms,45Arms

◆ 峰值电流:高达54A,108A,135A

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:
63800系列

一、中茂Chroma可编程交/直流电子负载63800系列特点

  ◆ 功率范围:1800W,3600W,4500W

       ◆ 电压范围:50V ~ 35oVrms

  ◆ 电流范围:高达18Arms,36Arms,45Arms

       ◆ 峰值电流:高达54A,108A,135A

  ◆ 并联/三相控制

  ◆ 频率范围:45~440Hz,DC

       ◆ 峰值因素范围:1.414 ~5.0

  ◆ 功率因素范围:0~1超前或落后(整流模式)

       ◆ 直流负载:定电流、定电阻、定电压、定功率

       ◆ 交流负载:一般负载模式与整流性负载模式

       ◆ 模拟电压、电流监控

  ◆ 时间量测:可应用于电池、UPS、保险丝和断路器等测试

       ◆ 量测:V,l,PF,CF,P,Q,S,F,R lp+/- and THDv

  ◆ 短路模拟

  ◆ 保护功能:过功率、过电流、过电压与过温度保护

       ◆ GPIB及RS-232控制接口

二、中茂Chroma可编程交/直流电子负载63800系列概述

  中茂最新的63800系列交/直流电子负载,主要是给不断电系统(UPS)、离线型变流器(Off-Grid Ilnverters)、车用型变流器、交流电源以及其他的电力元件如开关、断路器、保险丝和连接器等产品测试使用。

  63800系列可模拟于高峰值因素下的负载情况,甚至当电压波形夫真时,能即时补偿功率因素。此特性使得模拟负载的能力更加真实,亦能防止电压过应力发生,因此可获得更可靠及更公正的测试结果。

  63800系列运用DSP的技术开发了独一无二的RLC操作模式,用来模拟非线性整流负载。另外还可藉由侦测待测物的阻抗来提升稳定度,并能动态调整频宽,以确保系统稳定度。

  63800系列具有独特的时间量测功能,让使用者可量测一些关键性的时间参数,如电池放电时间、保险丝熔断时间、断路器跳脱时间以及UPS转换时间等测试。

  在量测方面,63800系列可提供使用者广泛的监控待测物的输出效能。此外,电压、电流可透过内建的类比输出信号,经BNC缆线传送至示波器进行监测。而GPIB与RS232介面更提供系统整合所需的远端控制及监控功能。

  63800系列具有风扇速度控制的功能,随拉载功率来调整风速,让使用时能尽量保持低噪音。另外还具有自我诊断功能,确保例行的开机时维持正常的状态。保护告警功能则包含过功率、过电流、过电压及过温度等保护。

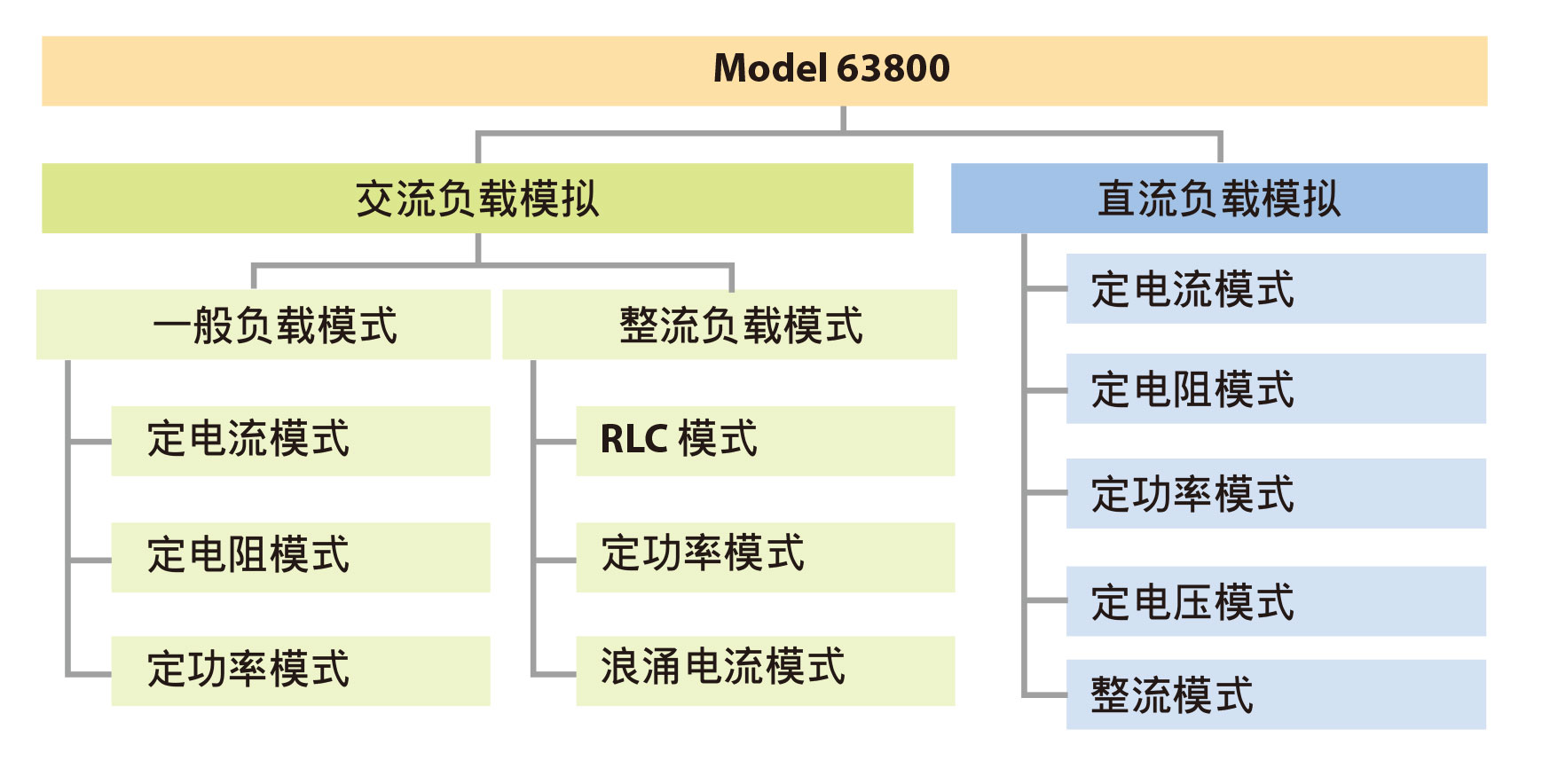

三、中茂Chroma可编程交/直流电子负载63800系列操作模式图

交直流电子负载63800系列操作模式图宇捷弘业

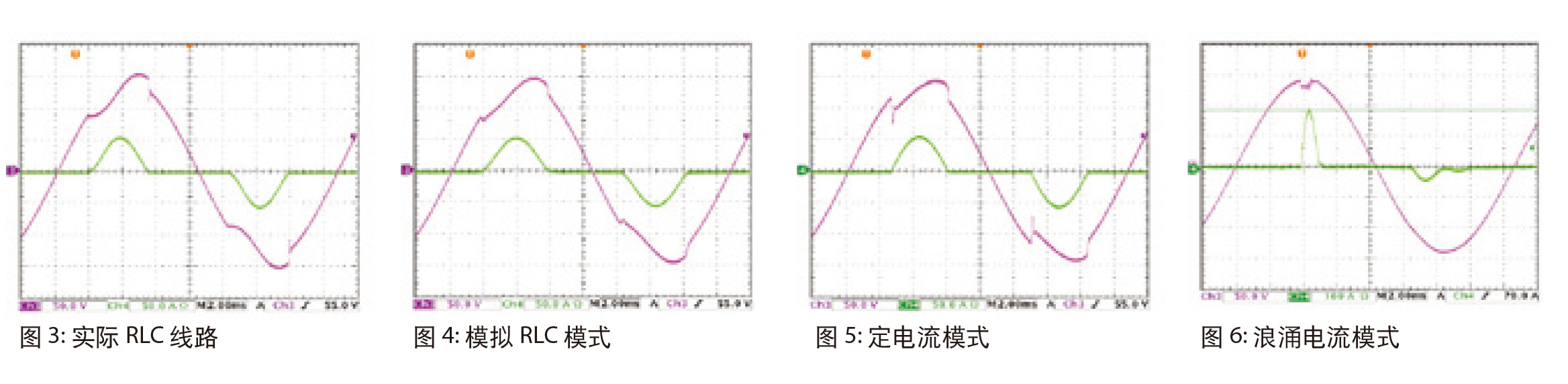

四、中茂Chroma可编程交/直流电子负载63800系列整流负载模式

交直流电子负载63800系列整流负载模式宇捷弘业

五、中茂Chroma可编程交/直流电子负载63800系列并联/三相控制

  63800系列提供多台并联、三相与并联三相的功能,让用户能够进行更大功率或三相交流电源的测试应用。其中,63800系列的各个不同型号的负载也可互相做并联或三相的搭配,这样可以更灵活、更弹性的使用63800系列交流电子负载,以节省成本。

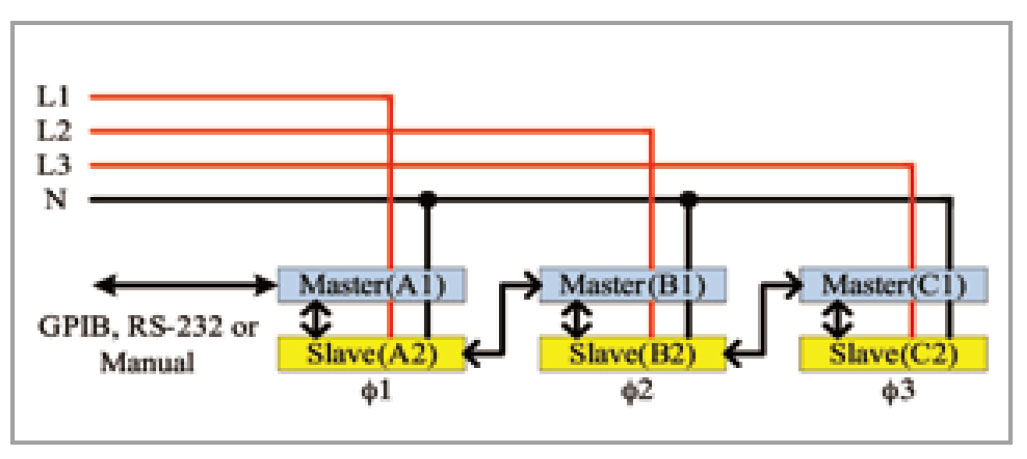

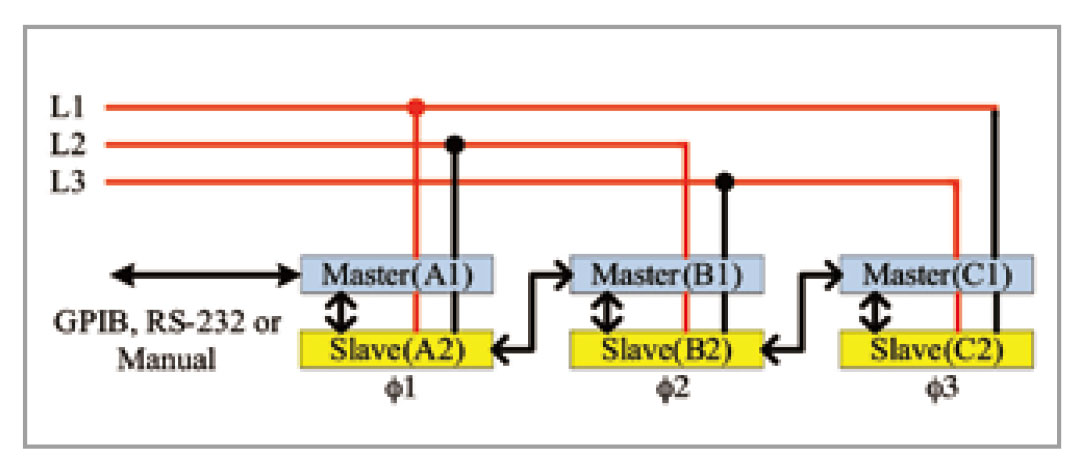

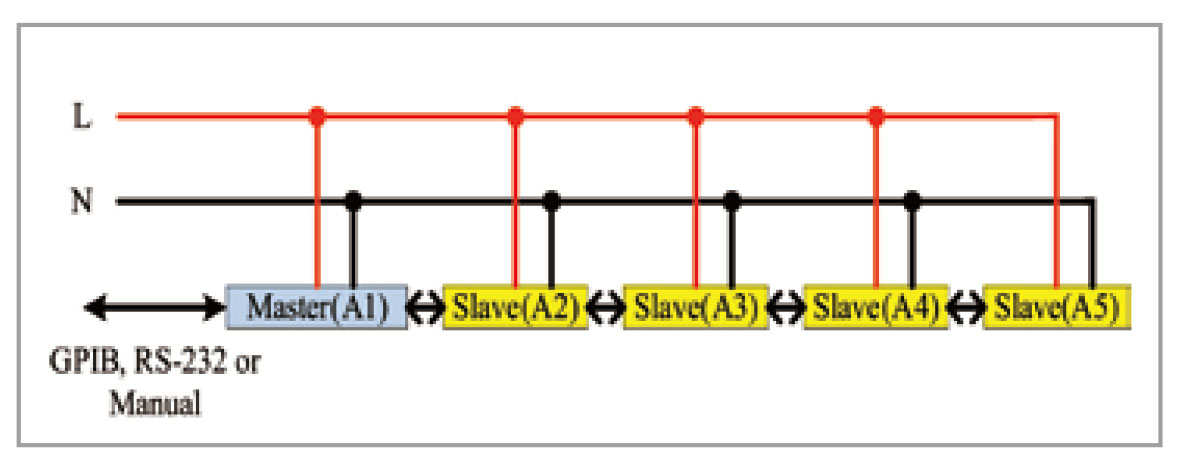

交直流电子负载63800系列-并联接法宇捷弘业交直流电子负载63800系列-并联三相△接法宇捷弘业交直流电子负载63800系列-并联三相Y接法宇捷弘业

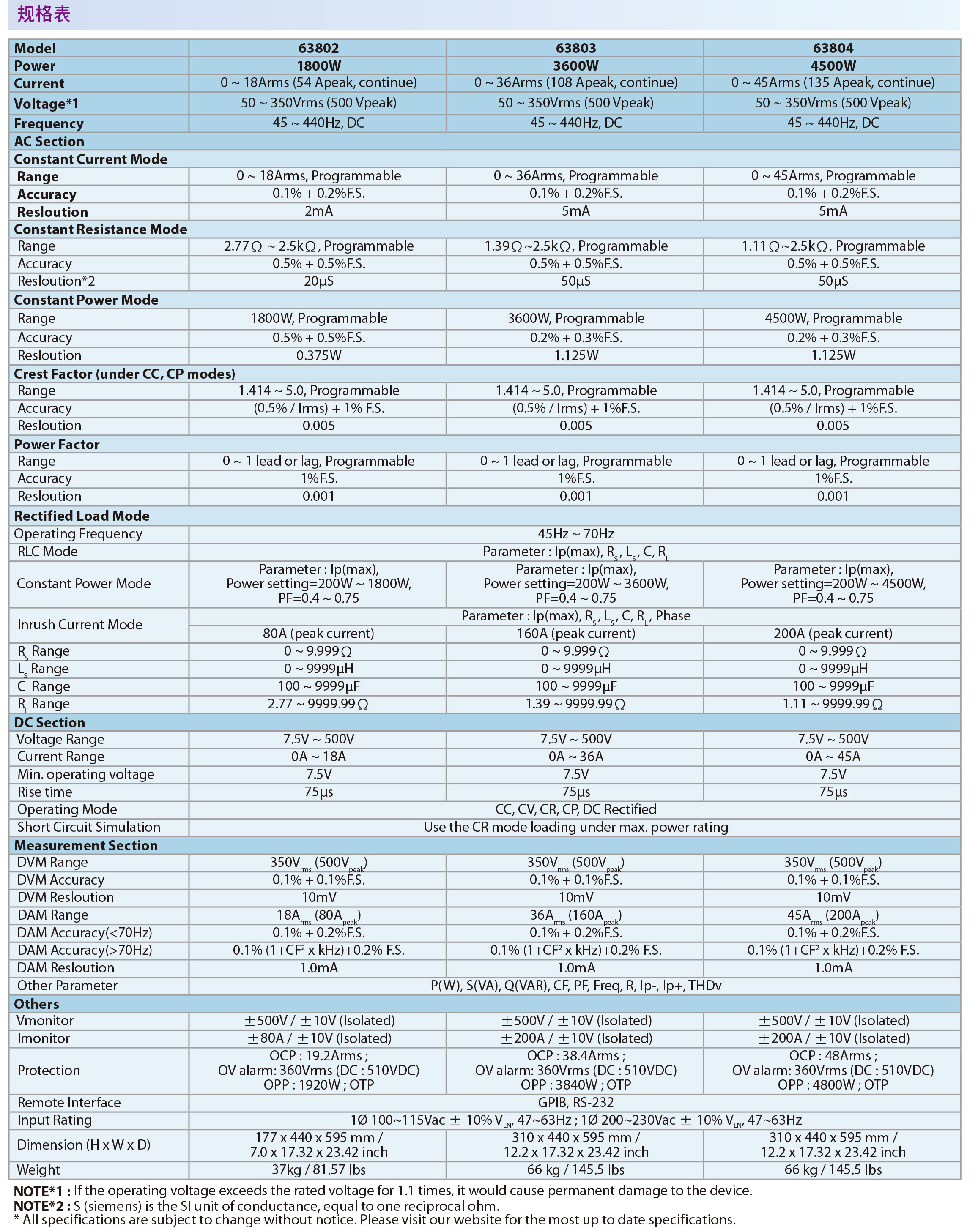

交直流电子负载63800系列规格参数宇捷弘业
