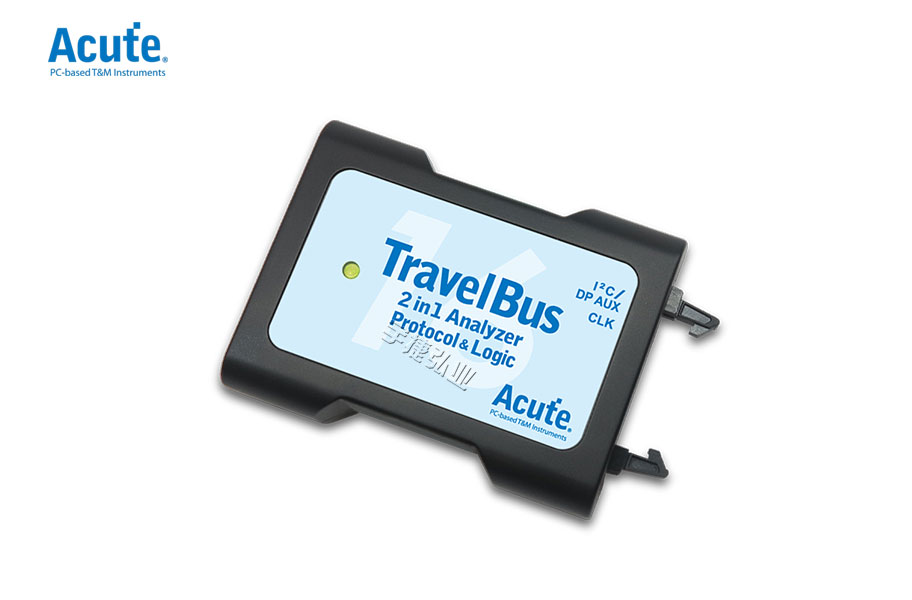

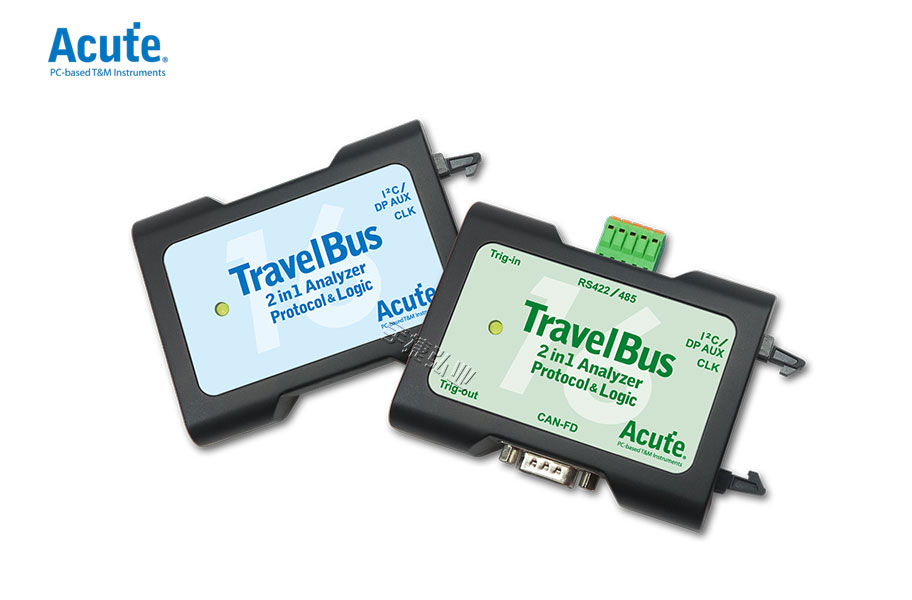

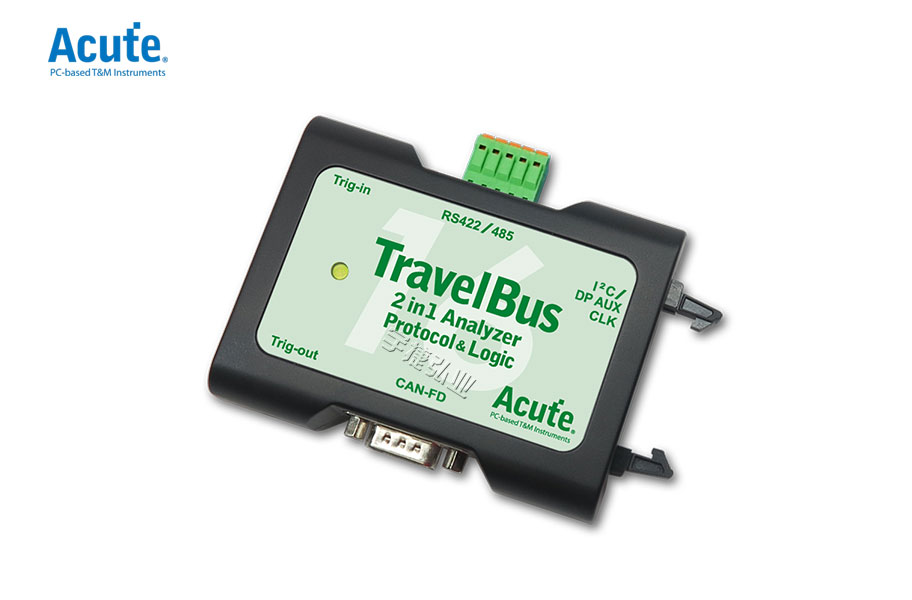

逻辑分析+协议分析仪TB3000系列TravelBus皇晶Acute

品牌
皇晶Acute

型号
TB33016F/TB3016E/TB3016B

• PC-based, USB 3.0 界面/电源

• 800 MHz* 时序分析/ 200 MHz* 状态分析

• 数字通道 : 16 (数据), 1 (时钟), 2 (I²C/DP_Aux)

• 存储空间: PC RAM

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
TB33016F/TB3016E/TB3016B

一、逻辑分析+协议分析仪TB3000系列TravelBus皇晶Acute概述

  • PC-based, USB 3.0 界面/电源

  • 800 MHz* 时序分析/ 200 MHz* 状态分析

  • 数字通道 : 16 (数据), 1 (时钟), 2 (I²C/DP_Aux)

  • 存储空间: PC RAM

  • 资料即时显示, 撷取后波形同步显示

  • 协议分析仪模式 I : I²C, SPI, UART (RS232)

  • 协议分析仪模式 II : HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1

  • 协议分析仪模式 III : CAN2.0B, CAN-FD, DALI2.0, DP_Aux, RS422, RS485, USB PD 3, ...

     .差分信号通道 : 2 (CAN2.0B/CAN-FD), 4 (RS422/485)

     .可叠加 Acute TravelScope 示波器成为 MSO

     .隔离埠 : CAN2.0B/CAN-FD, RS485 (不共地 >1000Vrms)

  • 逻辑分析仪模式:

     .总线触发:I²C, SPI, UART (RS232),... 见规格参数表

     .总线解码:CAN FD, DALI2.0, DP_Aux, I²C, I²S, LIN2.2, PMBus, PWM, SMBus, SPI, MIPI I3C 1.1, UART, USB PD 3, ... 近70种, 规格参数表

二、逻辑分析+协议分析仪TB3000系列TravelBus皇晶Acute型号

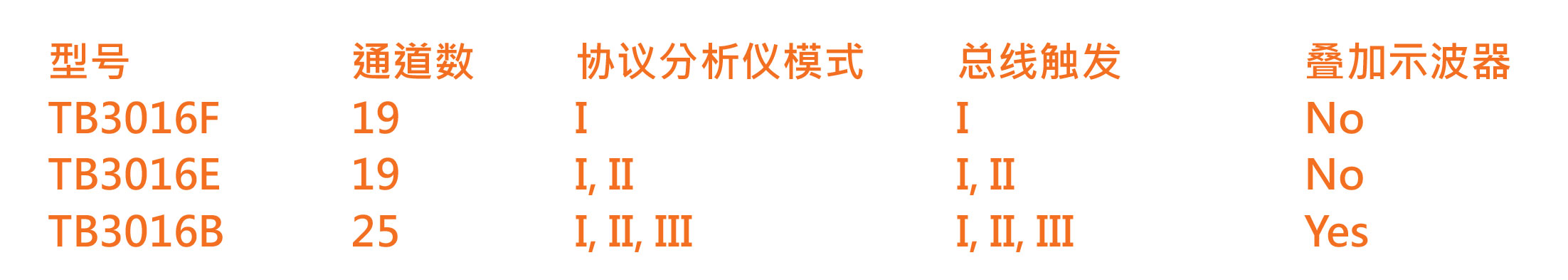

逻辑分析仪+协议分析仪TB33016F/TB3016E/TB3016B型号宇捷弘业

三、逻辑分析+协议分析仪TB3000系列TravelBus皇晶Acute软件画面

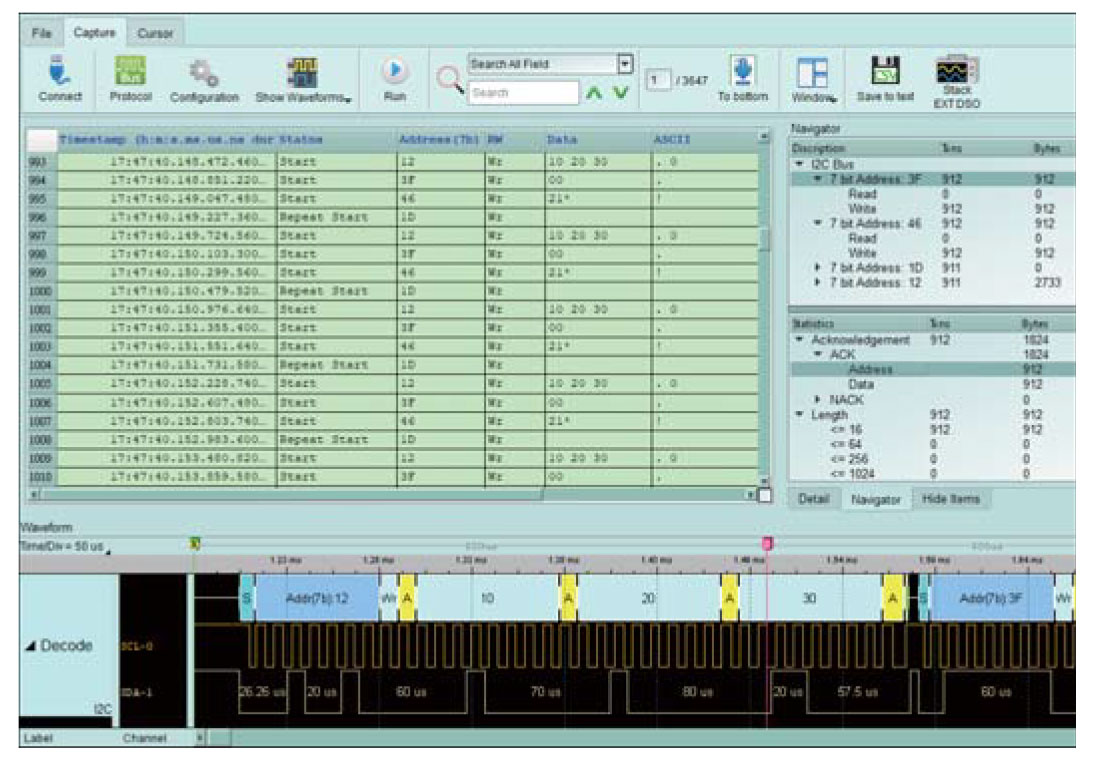

逻辑分析仪+协议分析仪TB33016F/TB3016E/TB3016B软件画面宇捷弘业



皇晶Acute 逻辑分析+协议分析仪TB3000系列TravelBus规格参数

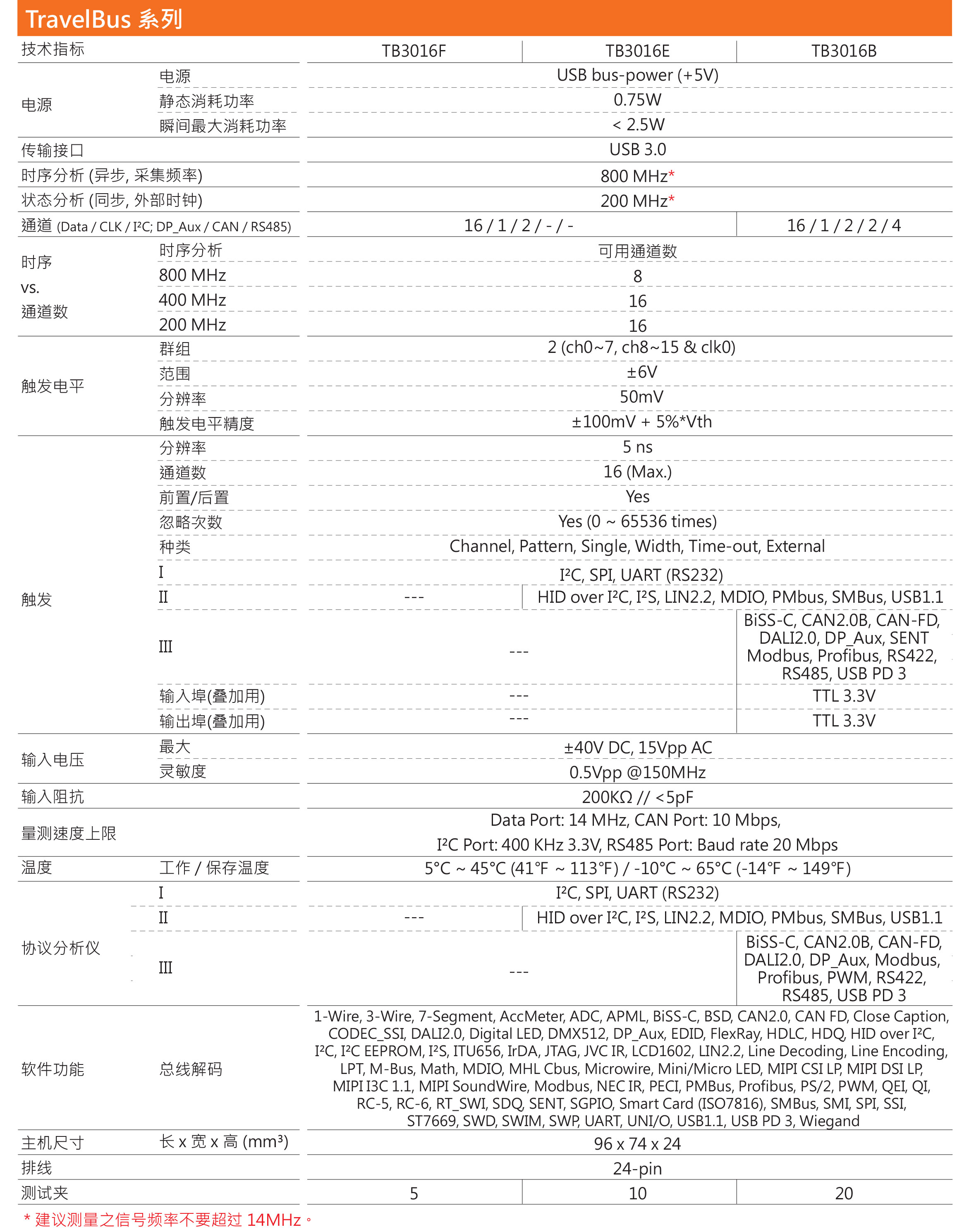

逻辑分析仪+协议分析仪TB33016F/TB3016E/TB3016B规格参数宇捷弘业



皇晶Acute 逻辑分析+协议分析仪TB3000系列TravelBus订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆TB3016F:通道数19,叠加示波器NO

◆TB3016E:通道数19,叠加示波器NO

◆TB3016B:通道数25,叠加示波器Yes
