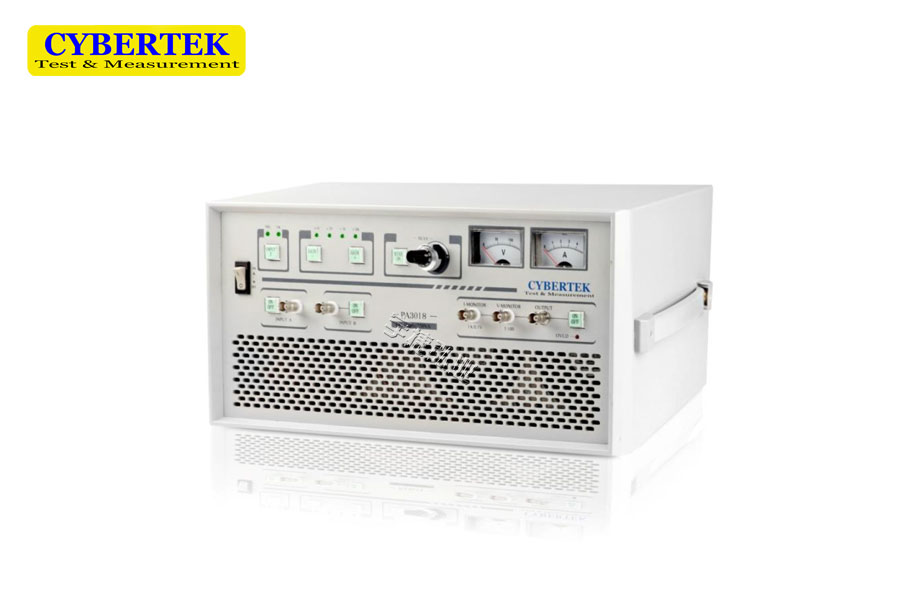

宽带功率放大器PA3000系列

一、宽带功率放大器PA3000系列概述

　　PA3000系列宽带功率放大器是一种把一个较小的电压信号放大为较大的电压和电流信号，从而推动大功率负载的放大器。

　　宽带功率放大器PA3000广泛应用于科学研究、教学、产品研发的各个领域，如新材料研究、超声波和压电陶瓷、磁性材料和元件、声纳和声学、半导体测试、振动和力学研究等。

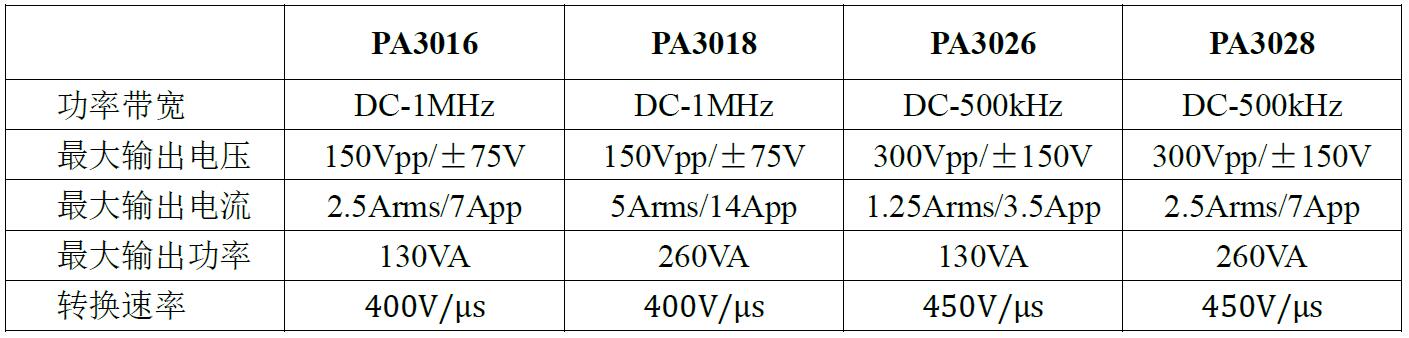

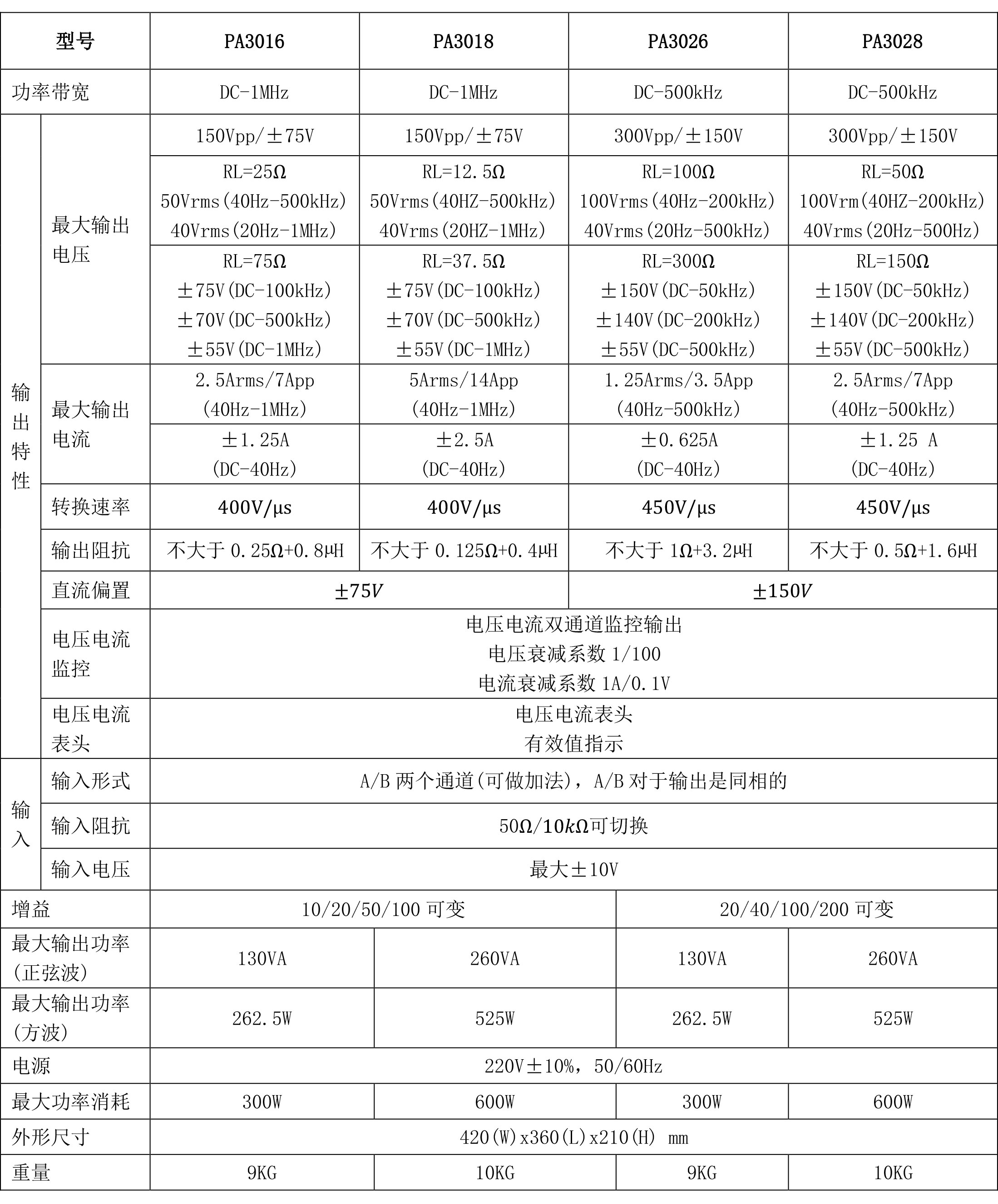

　　PA3000系列有4款机型如下：

二、宽带功率放大器PA3000系列特点

　　◆ 最大电压300Vpp

　　◆ 最大电流5Arms

　　◆ 高带宽1MHz

　　◆ 简洁易用的面板设计

　　◆ 输出短路及过流保护功能完善且自行恢复功能

　　◆ 双表头指示输出电压电流的有效值

　　◆ 电压电流双通道监控输出，用户不需要另外购买电流电压探头也可以监测电压电流波形

　　◆ 双通道信号输入端子，用户可以任意叠加双通道信号

　　◆ 直流偏置调节功能

　　◆ 桥式功放连接功能，两台功放联接可以输出最高520VA的功率

　　◆ 高效率低噪声的开关电源供电，体积小重量轻，可靠性高

三、宽带功率放大器PA3000系列面板说明及使用

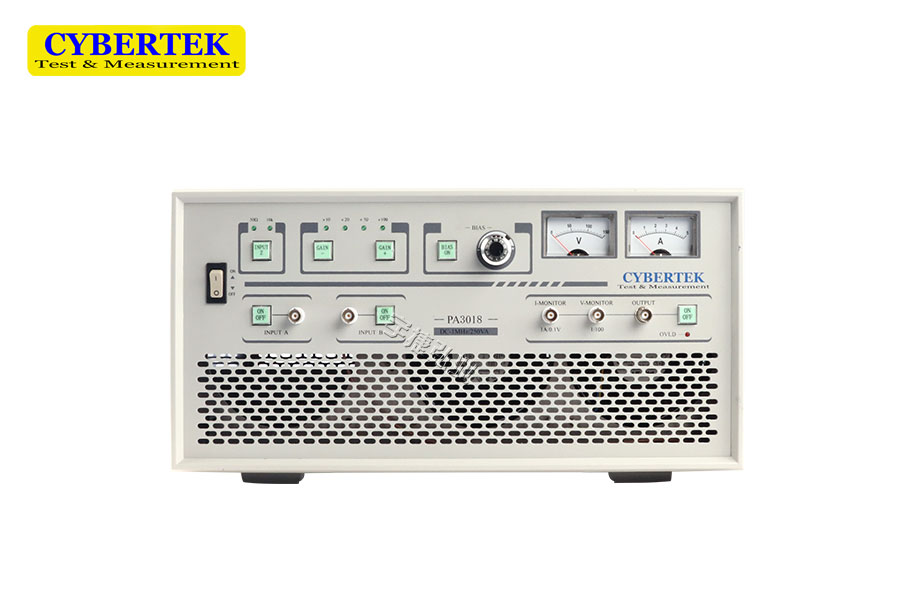

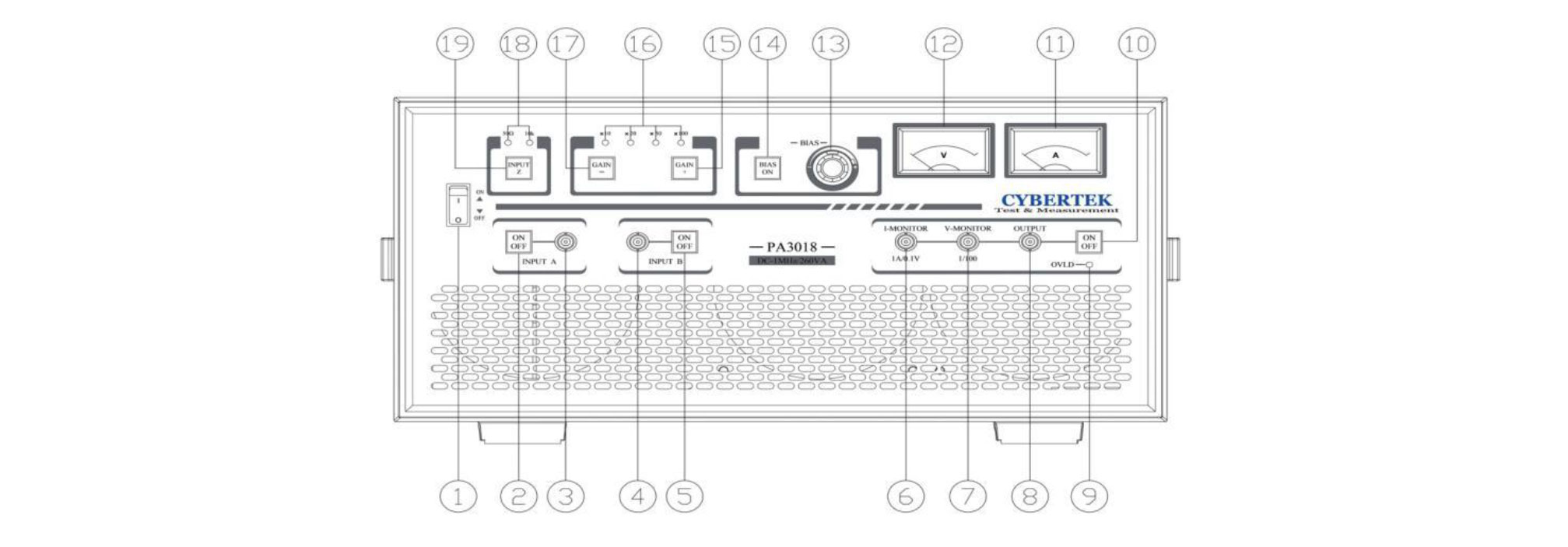

       PA3000系列前面板：

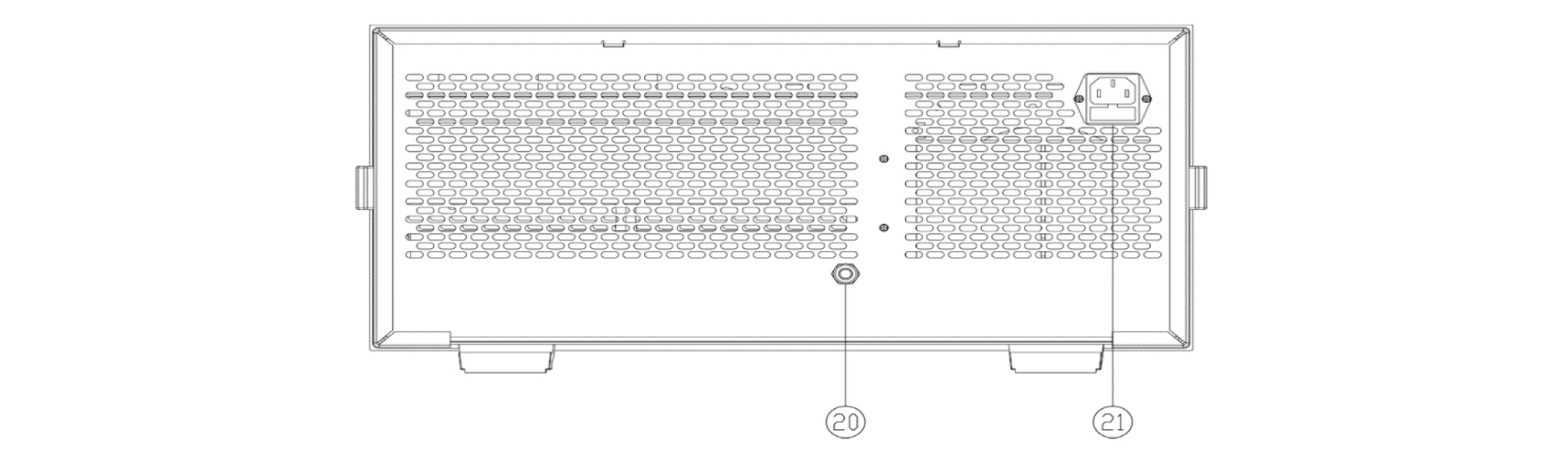

       PA3000系列后面板：

　　PA3000系列的面板设计简洁方便，所有功能都在面板上清晰地表示出来。方便用户快速上手使用。

       1）接入交流电源在交流插座(21)上，拨动电源开关(1)开机。

　　2）用户可以简单地连接一路或两路信号在输入BNC端(3)(4)上，按按钮(2)(5)接通所需的通道。

　　3）按按钮(19)设置好输入阻抗，LED(18)会指示当前的输入阻抗状态是50Ω还是10kΩ。

　　4）选择增益大小。按按钮(17)减少增益，按钮(15)增加增益。LED(16)会指示当前的增益状态。

       5）按按钮(14)选择需不需要偏置电压（按键点亮表示有偏置），旋转多圈电位器的旋钮(13)设置需要的偏置电压。偏置电压可以在电压表头上读取。

　　6）按输出按钮(10)就可以在输出端(8)输出了，此时按键会点亮。

       7）电压(12)和电流表(11)可以指示输出的电压和电流的有效值。

　　8）连接电压和电流的监控输出BNC端子(7)(6)到示波器上，可以监控输出电压和电流的波形。

       9）如果功率放大器的输出过载，功放会自动减少输出电压以保护功放。同时点亮 OVLD过载指示灯。当过载消除后，功率放大器自动恢复正常，OVLD过载指示灯不亮。

　　10）按极性选择按钮(20)可以使输出端(8)输出的信号反相，一般在两台功率放大器桥接时使用。

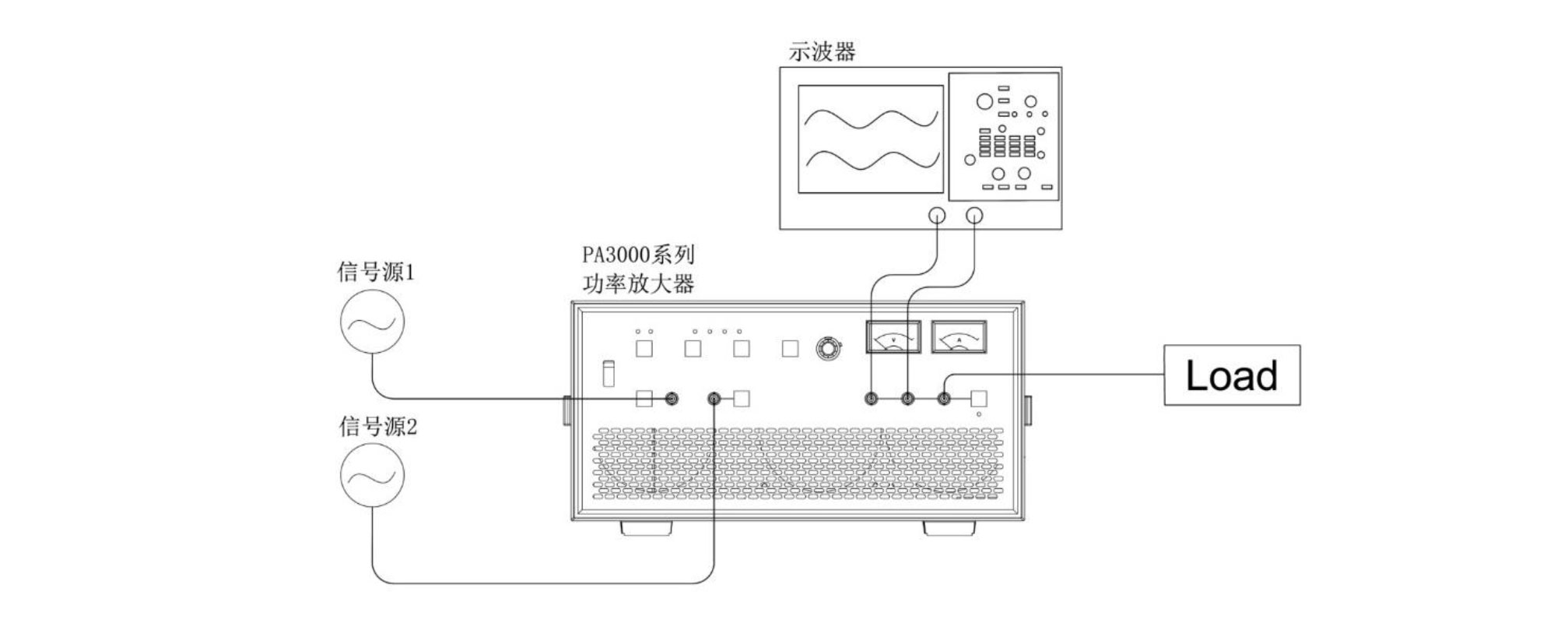

四、宽带功率放大器PA3000系列典型使用

五、宽带功率放大器PA3000系列输出特性和过流保护技术

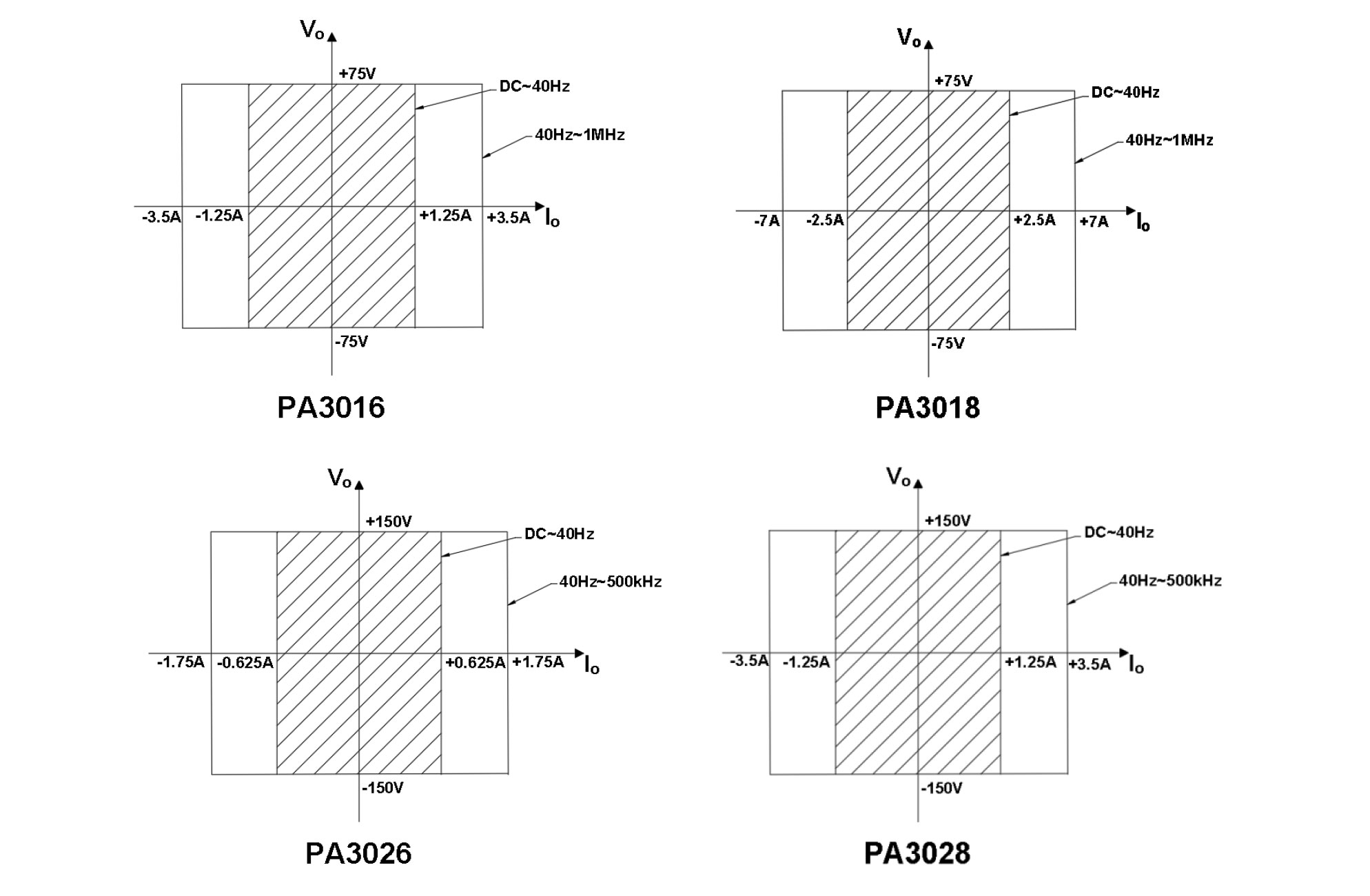

　　PA3000系列功率放大器具有独特的可以自恢复的输出过流保护功能。为了最大限度地提高PA3000系列功放的输出功率，直流和交流的保护限值是不同的。PA3000系列的可使用的功率输出区域如下图所示。阴影区表示的是在频率范围DC-40Hz内的功率输出范围，这个区域采用的是电流平均值保护技术。外框区表示的是在40Hz以上的功率输出范围，这个区域采用的是输出电流的峰值保护技术，因此这个区域的输出功率要远大于前者。

六、宽带功率放大器PA3000系列桥接

　　为了扩大功放的输出功率，可以把两台同类的PA3000功放用全桥连接的方法提高一倍的输出电压，也就是可以提高一倍的输出功率。

　　连接方法是将信号源一分为二分别接到主机和从机的信号输入端，同时将主机输出信号的相位调到同相，从机输出信号的相位调到反相。两台功放的输入阻抗都设置为10K，增益都设置为相同。

　　两台功放的输出端分别连接到负载的两端。这样的全桥连接时，输出是浮地的。这一点请用户需要特别注意。单台功率放大器的输出电路都是半桥结构，输出电压是对地的。

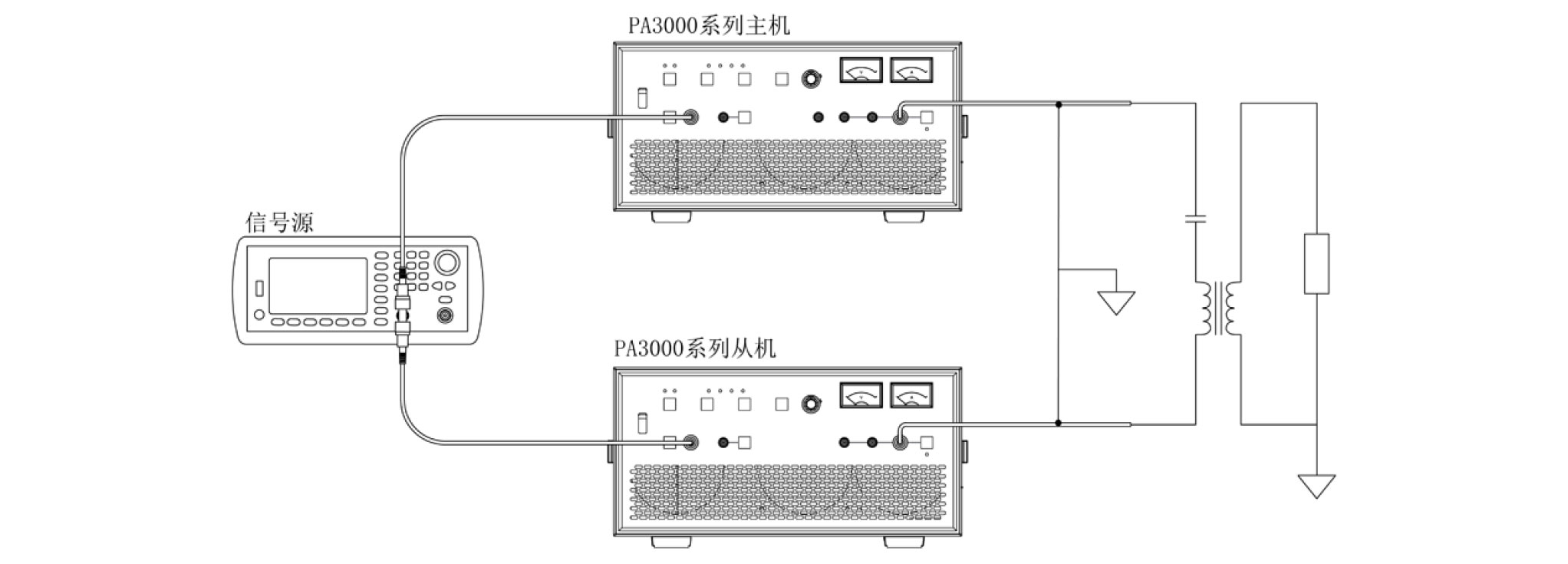

　　也可以通过隔离变压器把全桥浮地连接转换成对地的连接，便于用户使用。如下图：
