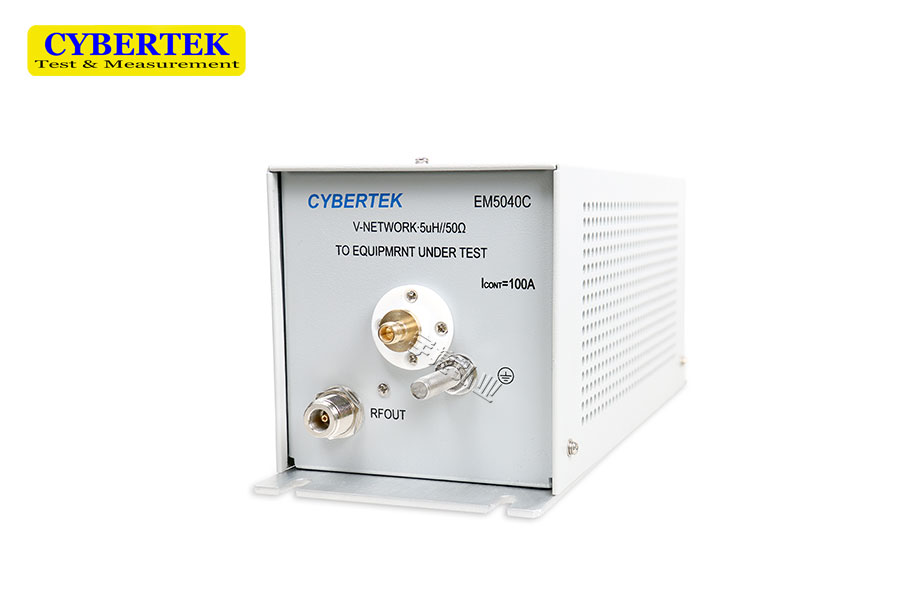

人工电源网络(LISN)EM5040C

品牌
知用Cybertek

型号
EM5040C

◆ 频率范围:100kHz~200MHz

◆ 交流电压:0~250VAC

◆ 频率范围:0~400Hz

◆ 带模拟手功能,可模拟手持式设备测量

◆ 可匹配任何厂家的接收机、频谱仪等测量设备

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、人工电源网络(LISN)EM5040C概述

  EM5040C人工电源网络是一款单线 (5uH+1Ω) || 50Ω LISN (Line Impedance Stable Network)。该产品能在100kHz~200MH射频范围内为被测试设备端子和参考地之间提供稳定的阻抗,同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。其性能符合VDE0876第一部分(车载电源系统)、VDEO879第二部分、CISPR16-1-2(低阻抗供电)、CISPR25和EMC指令95/94/EG、DIN40839、IS07637以及MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41和DO 160。

二、人工电源网络(LISN)EM5040C基本原理

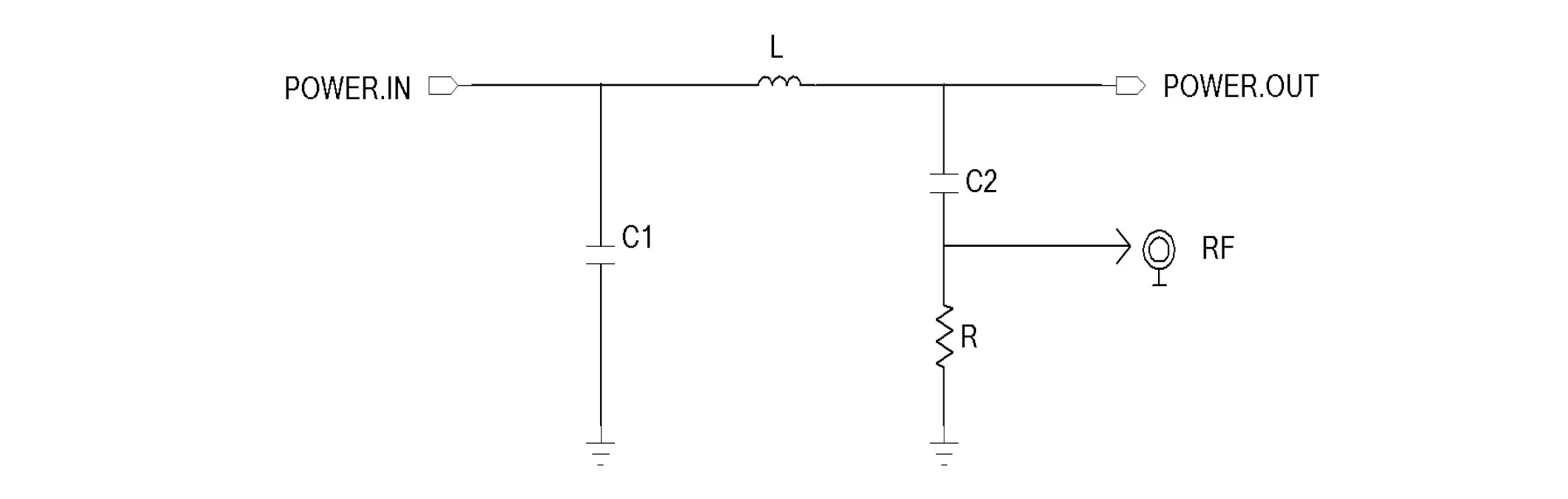

       EM5040C单线V型人工电源网络如下图:

人工电源网络EM5040C原理图宇捷弘业



三、人工电源网络(LISN)EM5040C产品说明

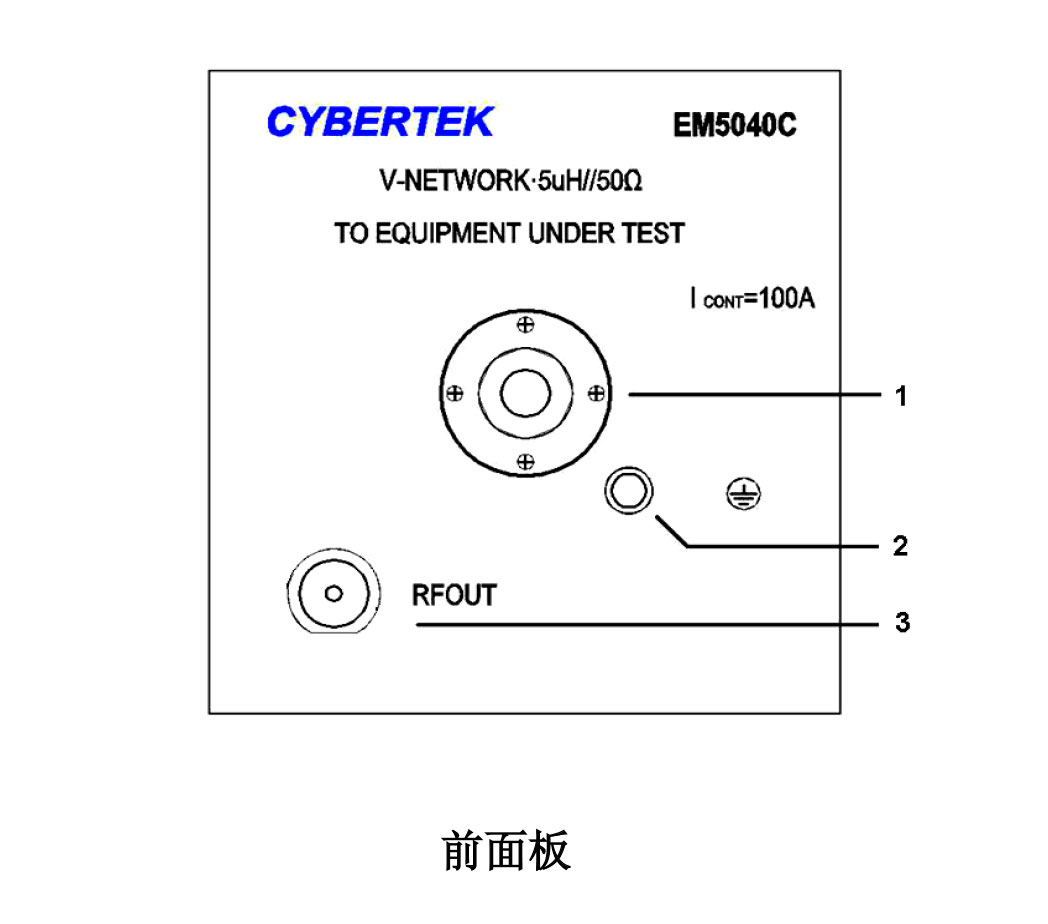

  ◆ 前面板说明

人工电源网络EM5040C前面板说明宇捷弘业

  1)被测设备(EUT)供电接口:被测设备电源输入接口

  2)接地端子:该螺栓尺寸为8mm,供接地保护

  3)输出接口:骚扰信号输出接口,N型母头

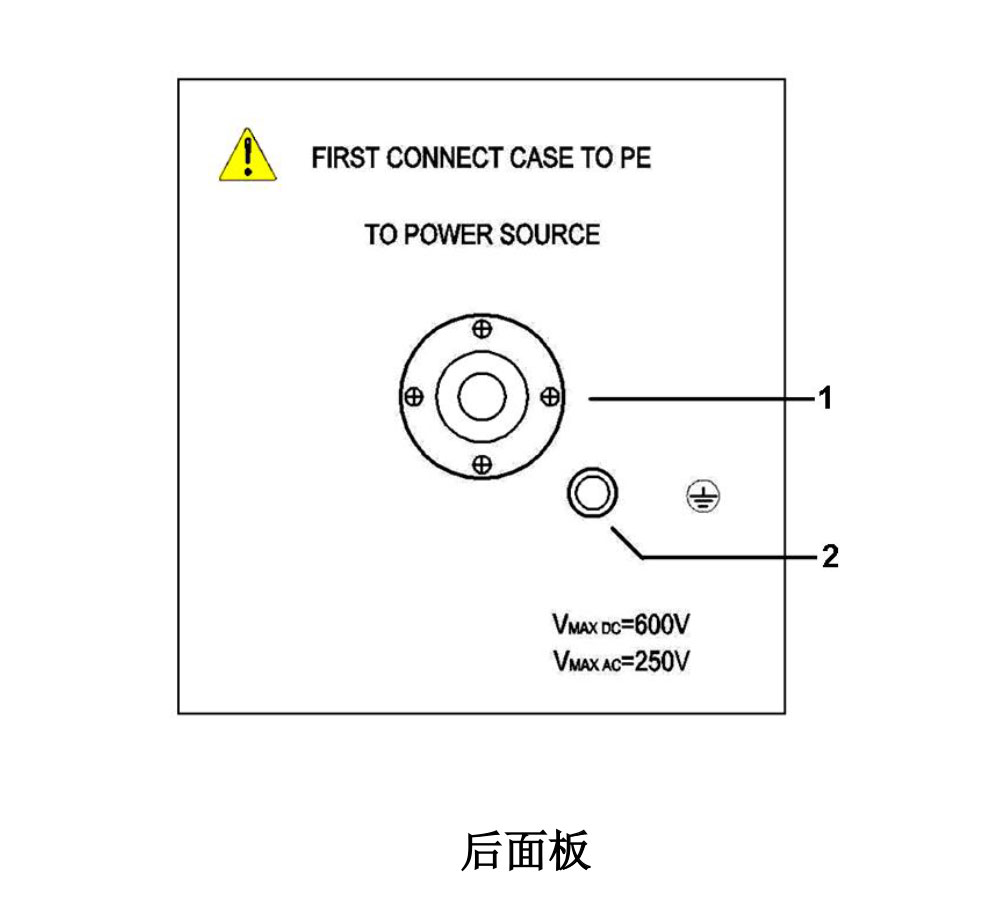

  ◆ 后面板说明

人工电源网络EM5040C后面板说明宇捷弘业

  1)电源输入端:电源供电输入接口

  2)接地端子:该螺栓尺寸8mm,供接地保护

四、人工电源网络EM5040系列传导测试平台搭建

  请仔细阅读说明书,了解安全方面知识,按照正确步骤测量。

  该产品是按国际标准的设计的,因此原理上会存在较大的对地漏电流,如接地不良可能会造成严重的触电情况甚至伤亡。因此,本公司要求用户:

  ◆ 必须保证仪器良好接地(在侧面和后面各有接地点)。

  ◆ 必须安装隔离变压器作为双重保障。本公司容量为0.9kVA 的隔离变压器EM5060可满足大部分测试需求。

  ◆ 使用过程中不要打开外壳和接线,不要在潮湿,有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。

  ◆ 确保产品在额定电压额定电流范围内使用。

  ◆ 如果产品出现问题,请及时与我公司联系。请不要擅自打开外壳进行维修,以免发生意外。

EM5040传导测试平台搭建宇捷弘业EM5040传导测试平台搭建宇捷弘业



  人工电源网络EM5040系列规格参数

EM5040系列(含E)-人工电源网络规格参数宇捷弘业



 人工电源网络EM5040系列选件

88



人工电源网络EM5040系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆EM5040E:9kHz-30MHz,16A

◆EM5040A:9kHz-30MHz,16A,单相,内置10dB限幅器

◆EM5040B:9kHz-30MHz,16A,单相,带共模差模,内置10dB限幅器

◆EM5040C:100kHz-200MHz,100A,单相,5uH,汽车电子专用,不含限幅器
