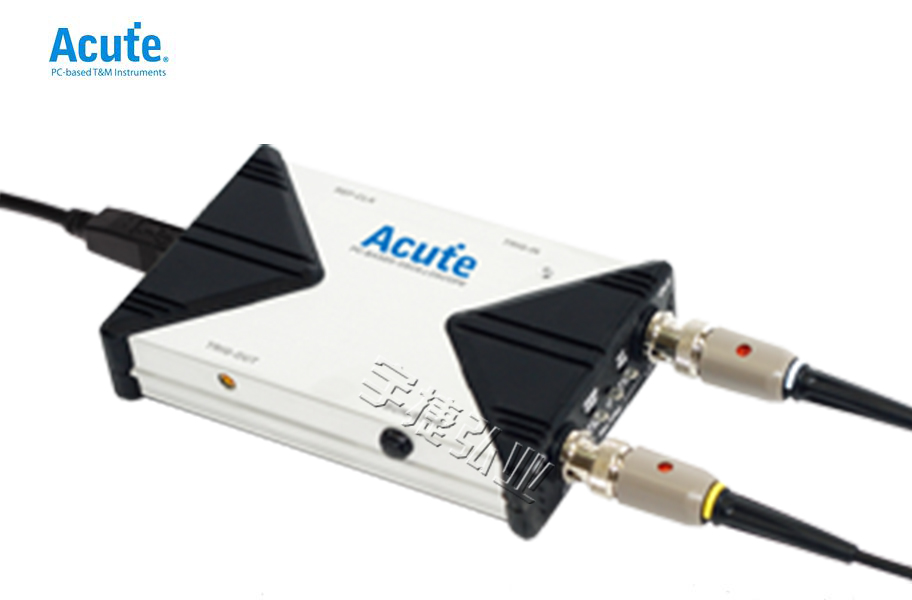

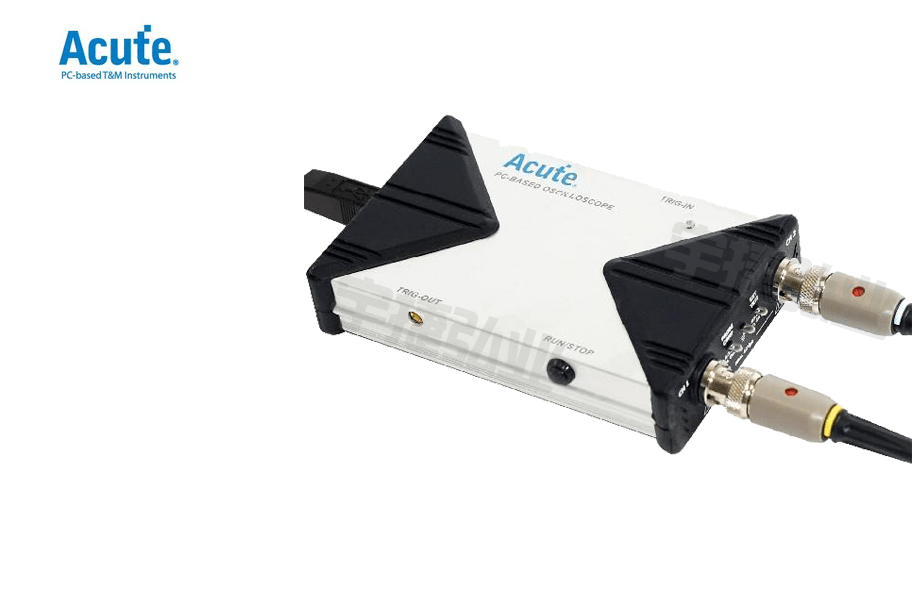

数字存储示波器TS2212B/F/H系列TravelScope皇晶Acute(停产)

品牌
皇晶Acute

型号
TS2202F/TS2212F/TS2212B/TS2212H

◆PC-based, USB2.0 界面/供电

◆2通道(可堆叠至12通道)

◆1 GS/s 采样率, 200 MHz 带宽

◆资料采集器(存至硬盘)

◆最小输入刻度 2 mV/div

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
TS2202F/TS2212F/TS2212B/TS2212H

一、 数字存储示波器TS2212B/F/H产品特点

  • PC-based, USB2.0 界面 / 供电

  • 2 信道 (可堆栈至 12 信道)

  • 1 GS/s 取样率, 200 MHz 带宽

  • 数据采集器 (存至硬盘)

  • 最小输入刻度 2 mV/div

  • 内建二信道讯号产生器

  • 内建 5 位数电压表 (DVM) 及 5 位数计频器

  • 触发群组 I :边缘, 外部, 宽度, 视频

  • 触发群组 II :A-B, 延迟, 码型, 矮波, 设置 / 保持, 状态, 逾时, 转态, 窗口...

  • 总线触发:ARINC 429, CAN, I2C, LIN, MIL-STD-1553, ProfiBus,SPI (2-Wire), UART, USB1.1, ...

  • 数据可导出成 WORD, EXCEL, TEXT, HTML, MATLAB 等格式

二、 数字存储示波器TS2212B/F/H规格参数

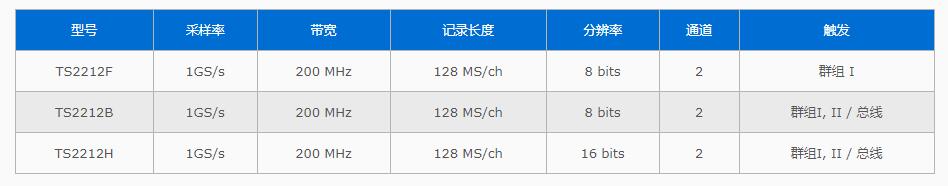

皇晶TS2212B/F/H规格参数

三、 数字存储示波器TS2212B/F/H软件画面

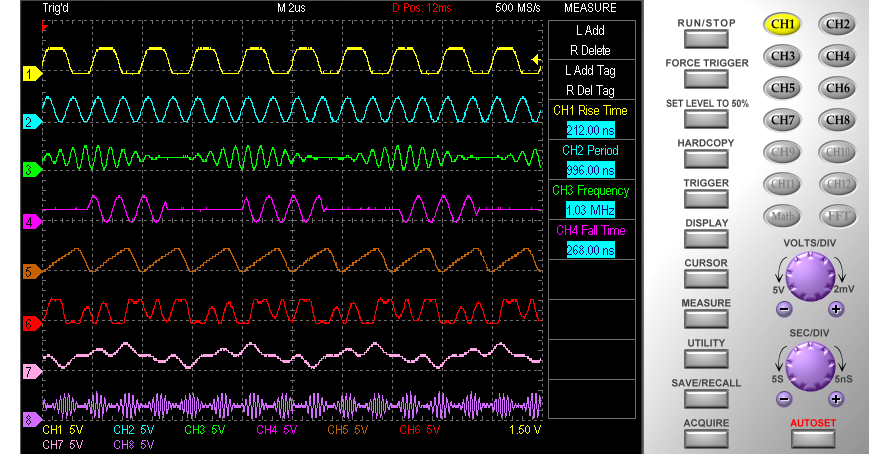

皇晶TS2212BFH软件画面



基本参数

品牌:

Acute 台湾皇晶科技

型号:

TS2202F TS2212F TS2212B TS2212H

测量范围 采样率:

200MHz

加工定制:

测量范围:

采样率:1GS/s 带宽:200MHz

测量精度:

2 mV/div

分辨率:

16 Bits

电源电压:

5V

用途:

电子电路模拟信号分析

类型:

编码器、解码器

种类:

研发工具

优点:

便携式 体积小 重量轻 方便携带
