皇晶Acute逻辑分析仪在MCU单片机方面的应用——除错,从一周变一分钟

更新时间:2022-04-27 02:25      点击次数:18 次

数字电路调试可能遇到的问题

  ◆ 需要同时观测多路数字总线

  ◆ 需要发现长时间内发生的随机性未知错误

  ◆ 需要自动解析总线协议,无需人工解码

  ◆ 需要能设置观察点(触发点),定位你所需要的数据

  ◆ 需要跟踪系统崩溃的原因

  ◆ 需要捕获毛刺等信号质量问题

数字电路调试工具需要具有的功能

  ◆ 多通道

  ◆ 长时间连续采集监测数据信号

  ◆ 免费支持足够全面的总线数据协议解析

  ◆ 具有丰富的逻辑、状态以及总线协议触发功能

  ◆ 能与示波器联合调试,排查信号质量问题

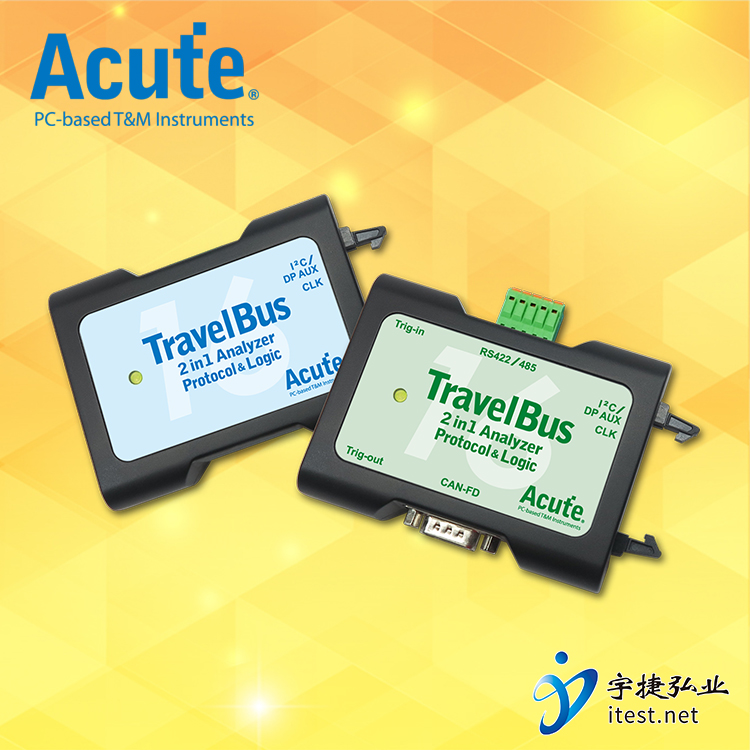

TravelBus逻辑+协议二合一分析仪

  ◆ PC-based, USB 3.0 界面/电源

  ◆ 200 MHz 时序/状态分析

  ◆ 25通道

  ◆ 60余种总线解码:I²C, I²S, LIN2.2, SMBus, PWM, HDQ, SPI, UART, USB PD 3.0,...

  ◆ 专用I2C通道,可以避免信号干扰

  ◆ 专用CAN/485通道,可以隔离测试高压差分信号

  ◆ 专用协议分析功能,接口协议数据实时显示并长时间记录

TravelBus逻辑分析仪+协议分析仪二合一分析仪宇捷弘业



发现长时间内发生的随机性未知错误

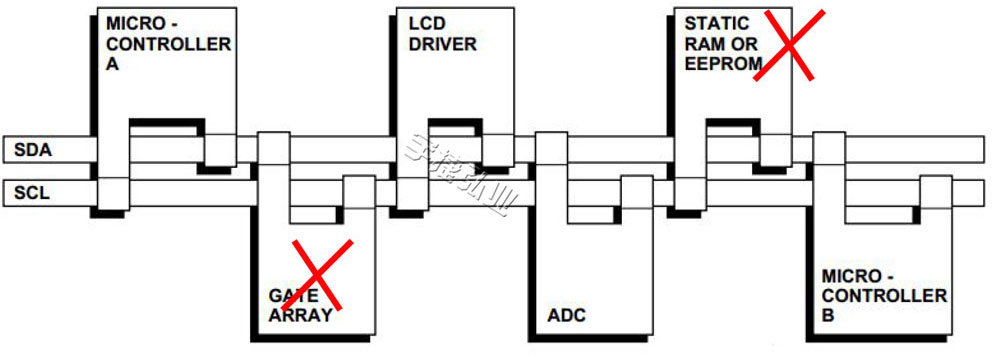

  I2C 测量会遭遇的问题

  ◆ I2C 总线出错时,无法知道是谁出错

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

  ◆ 地址错、数据错、时间错、无响应

  ◆ 信号带毛刺杂讯、串扰、死机

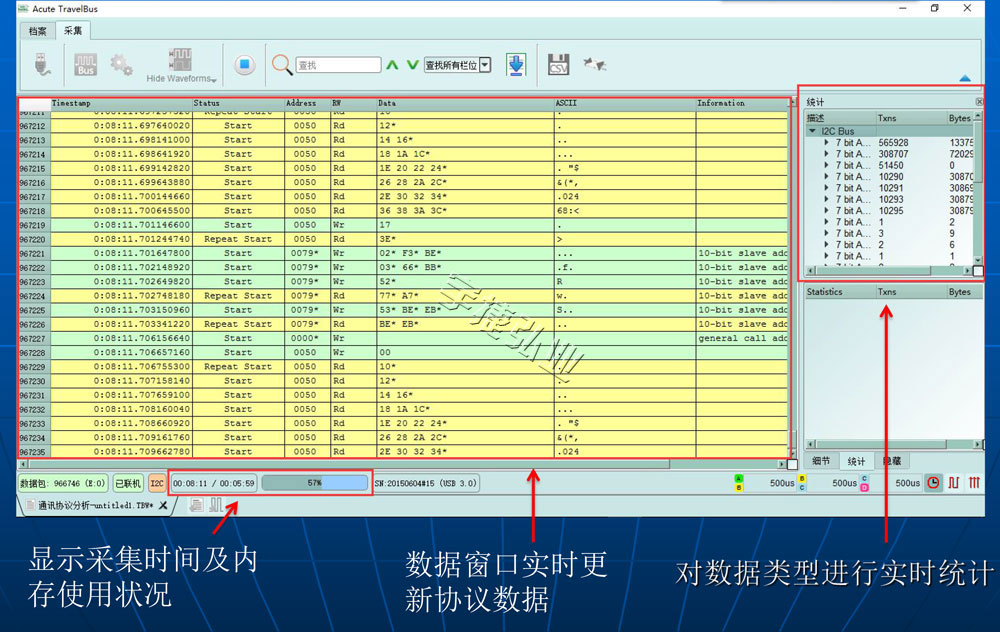

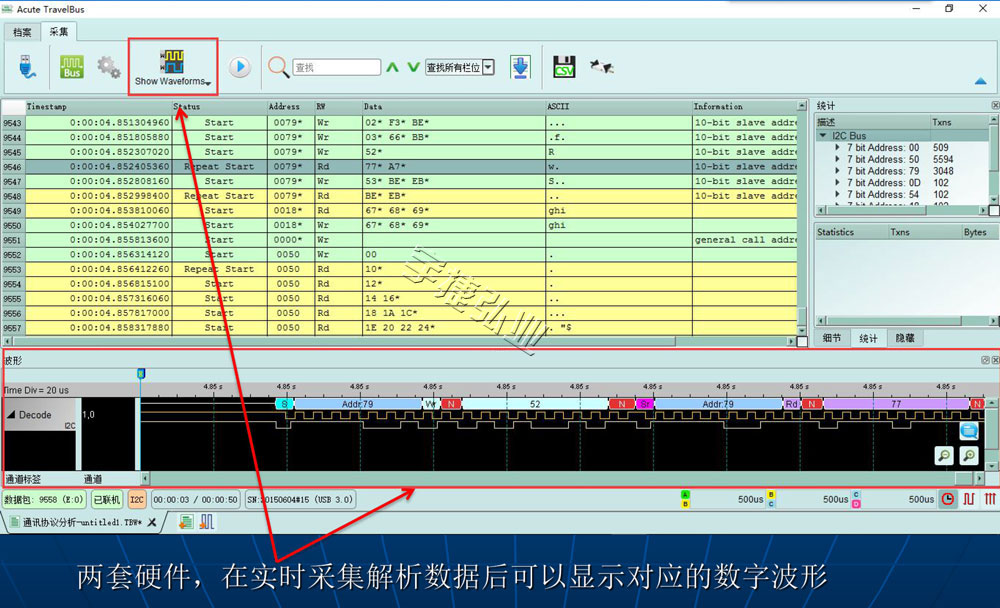

TravelBus协议分析仪功能可以长时间记录所有I2C数据

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

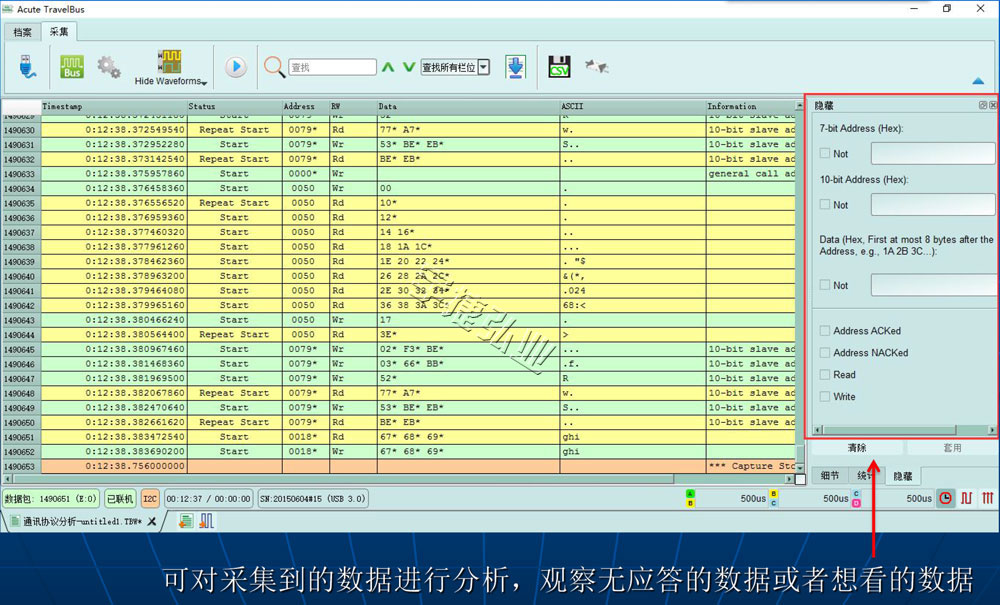

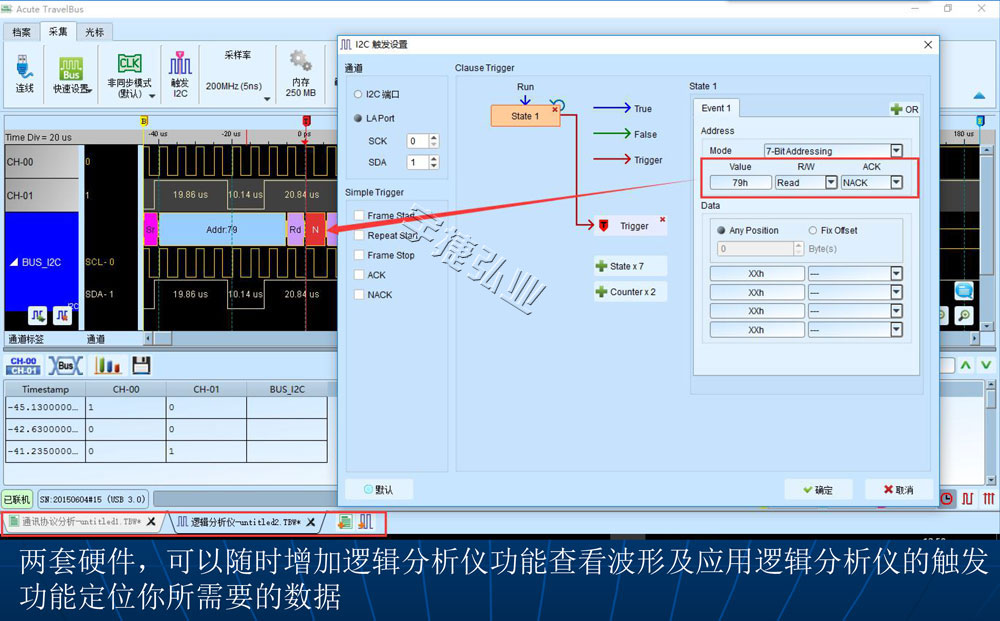

设置观察点(触发点),定位你所需要的数据

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

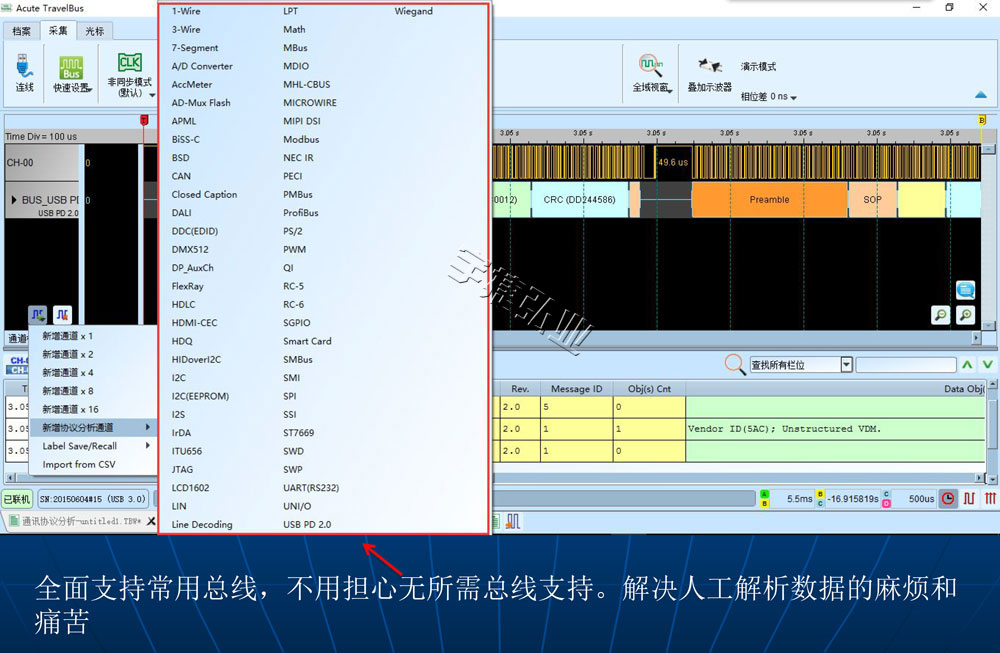

免费支持60余种总线协议解析

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



跟踪系统崩溃的原因

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

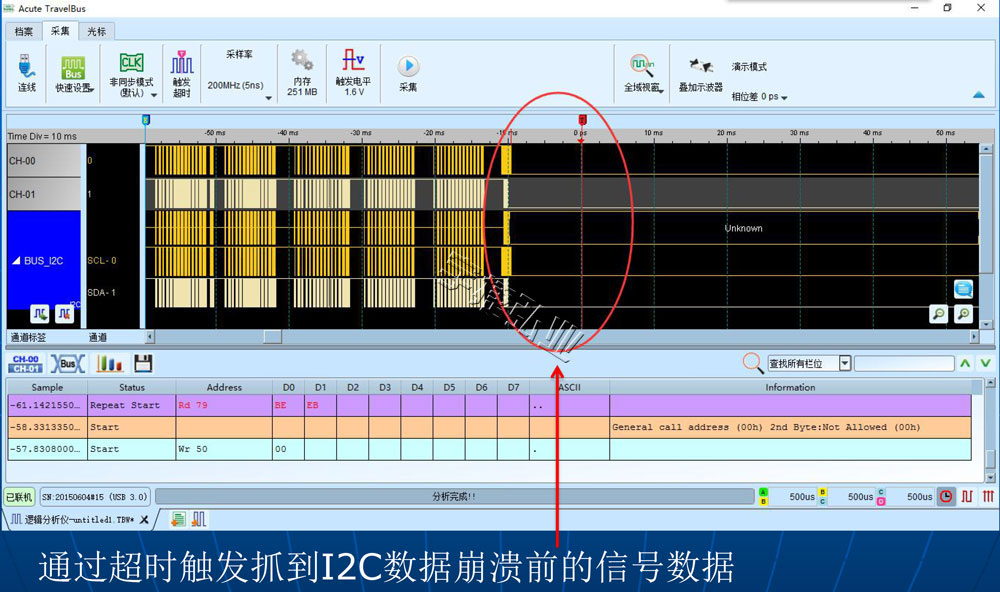

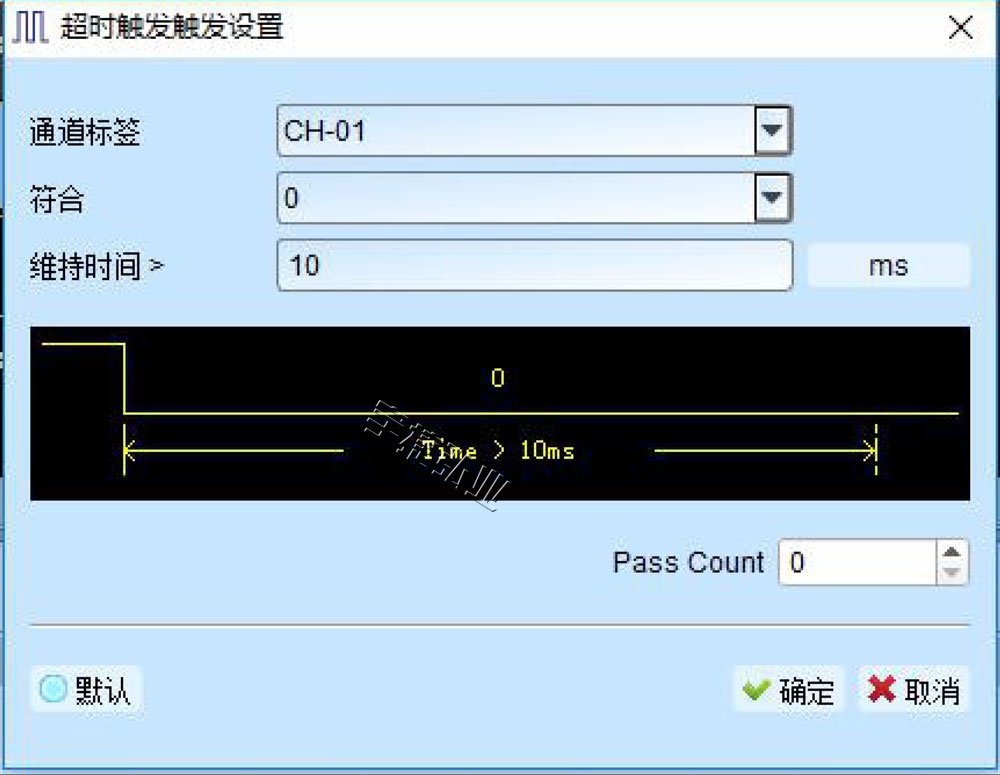

  逻辑分析仪模式下提供超时触发,可以触发到系统崩溃的最后时刻



皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

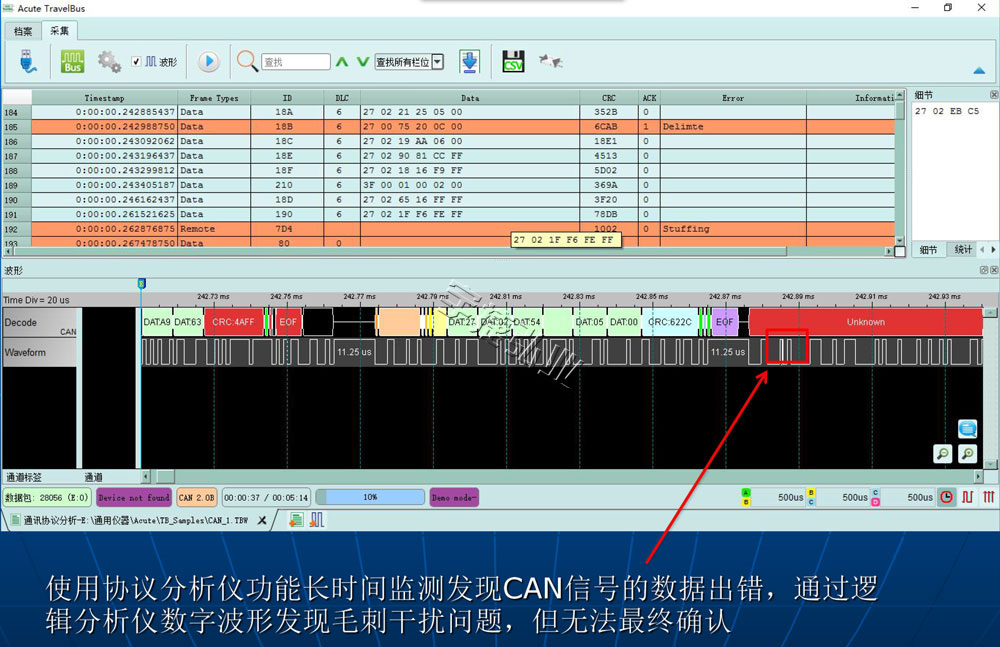

捕获毛刺等信号质量问题

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



TravelBus组合示波器测试分析SPI数据案例

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

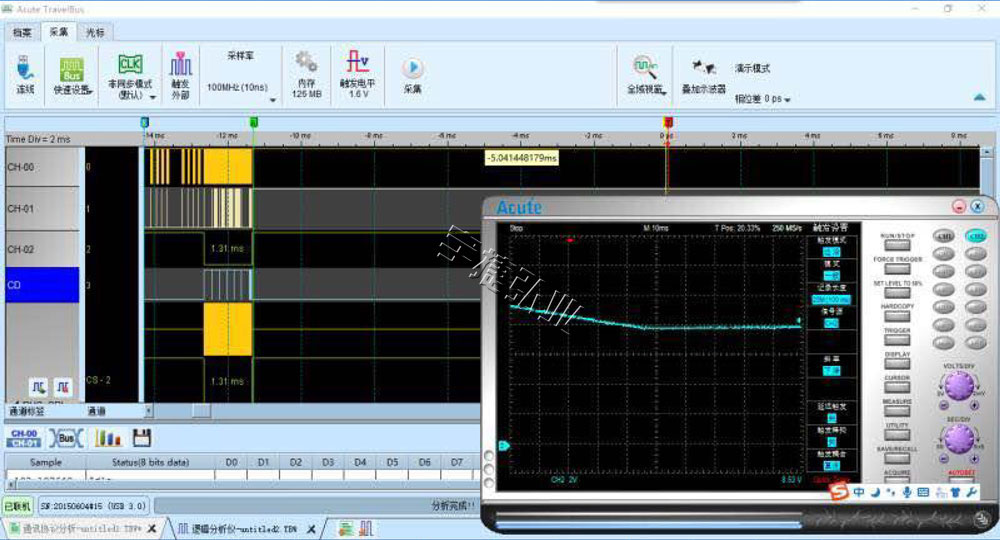

  显示白屏异常,通过示波器触发异常发生时的电压异常,同时示波器触发逻辑分析仪同步捕获异常发生前的一笔SPI数据



皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

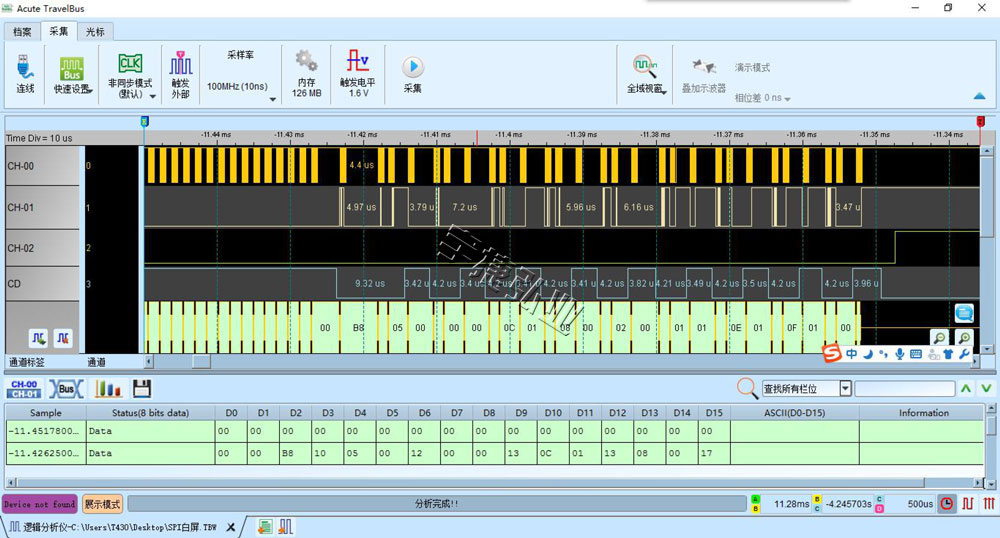

  通过逻辑分析仪解码分析异常发生前的SPI数据

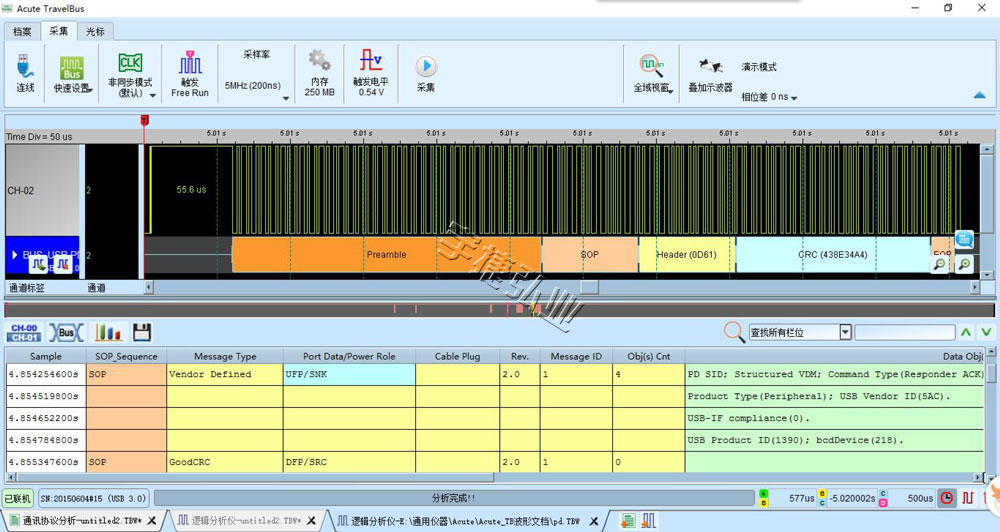

TravelBus测试分析PD数据案例

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

  TravelBus测试PD协议数据

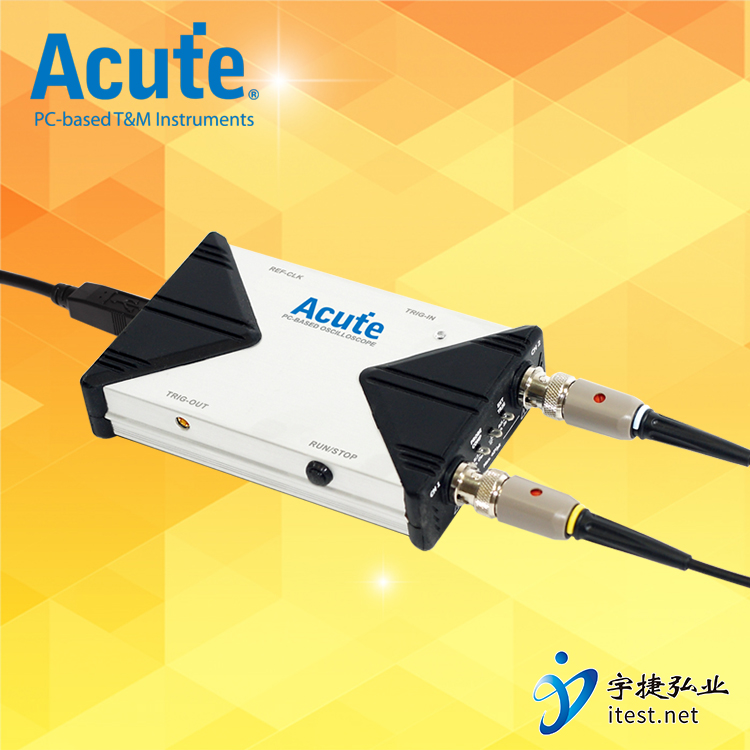

TravelScope便携式示波器指标

  ◆ USB 电源

  ◆ 2通道(最多可扩充至12通道)

  ◆ 1GS/s最高采样率,200 MHz带宽

  ◆ 垂直解析度8- 16 bits

  ◆ 64M点记录长度,单通道为128M.可调垂直偏置(Vertical Offset)

  ◆ 触发类型:边沿,宽度,视频,码型,延时,逻辑,欠幅,逾时,转态,设置/保持,B触发,视窗

  ◆ 总线触发及分析功能(ARINC 429,CAN,I2C,LIN,MIL-STD-1553,ProfiBus,SPI (2-Wire), UART,USB1.1...)

  ◆ DVM数字电表功能

皇晶Acute TravelScope数字存储示波器TS2212B/F/H系列



总结

  ◆ TravelBuS可以长时间解析并记录数据,发现随机错误

  ◆ TravelBus全面的总线数据协议解析,无需人工解码

  ◆ TravelBus具有丰富的逻辑、状态以及总线协议触发功能,迅速定位需要的数据

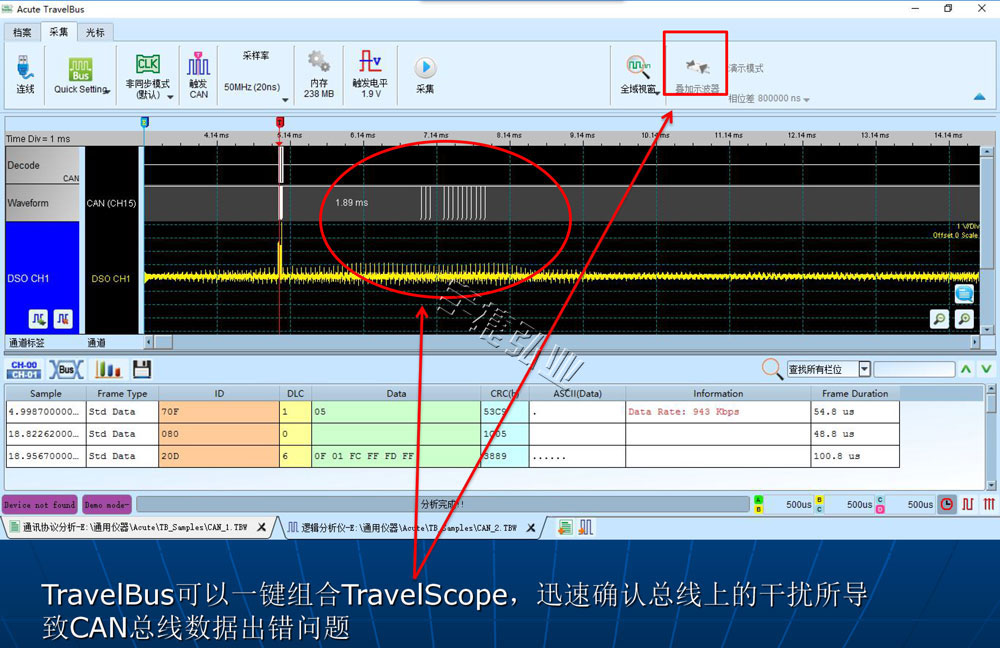

  ◆ TravelBuS可以一键组合示波器进行联合调试,排查信号问题

  ◆ TravelBus提供了从发现问题,定位问题到解决问题的一整套测试方法,让除错变得简单。

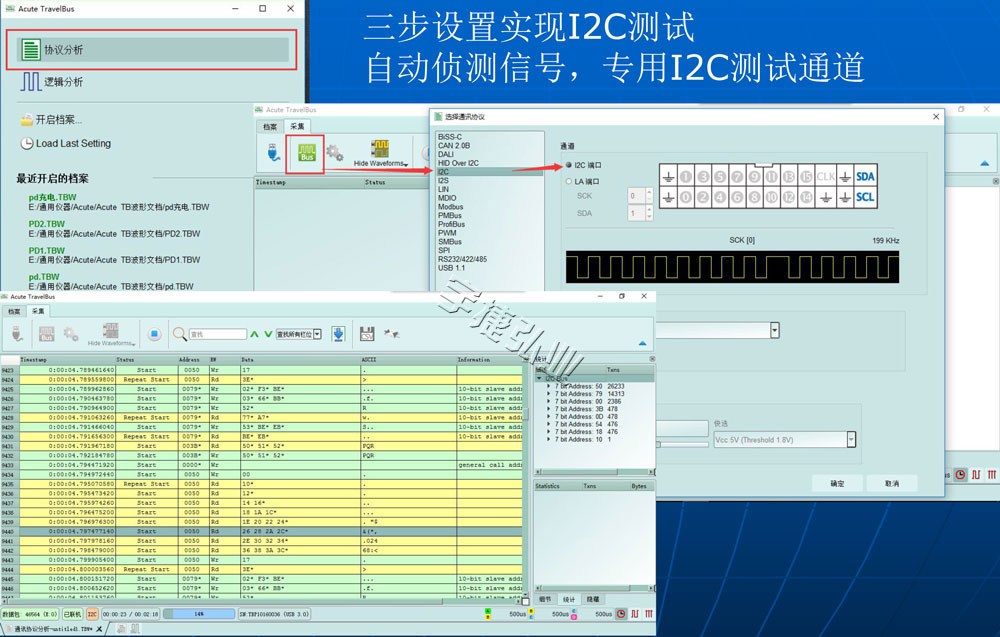

演示使用 TravelBus进行I2C 总线测试

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

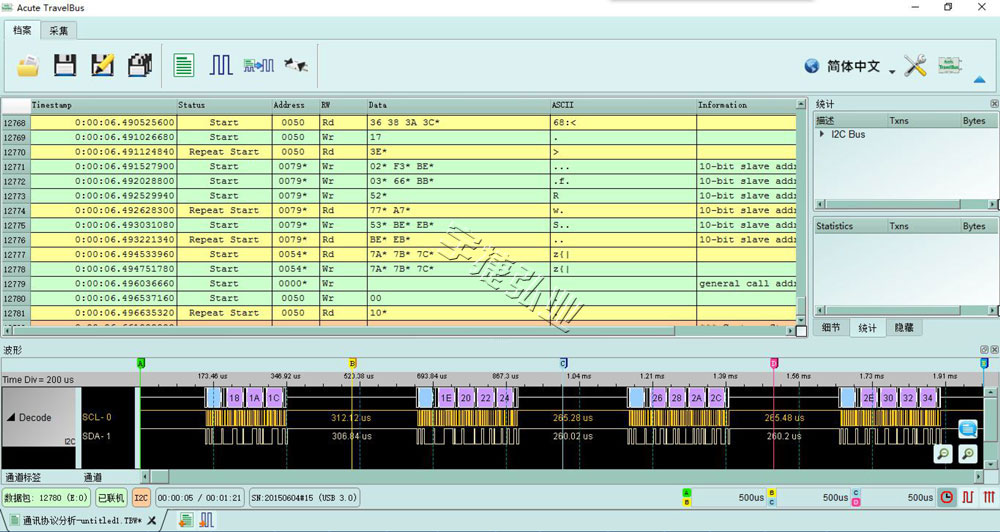

演示使用 TravelBus测试STM32L152开发板的I2C 总线

  使用协议分析加波形分析STM32L152开发板的I2C信号

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

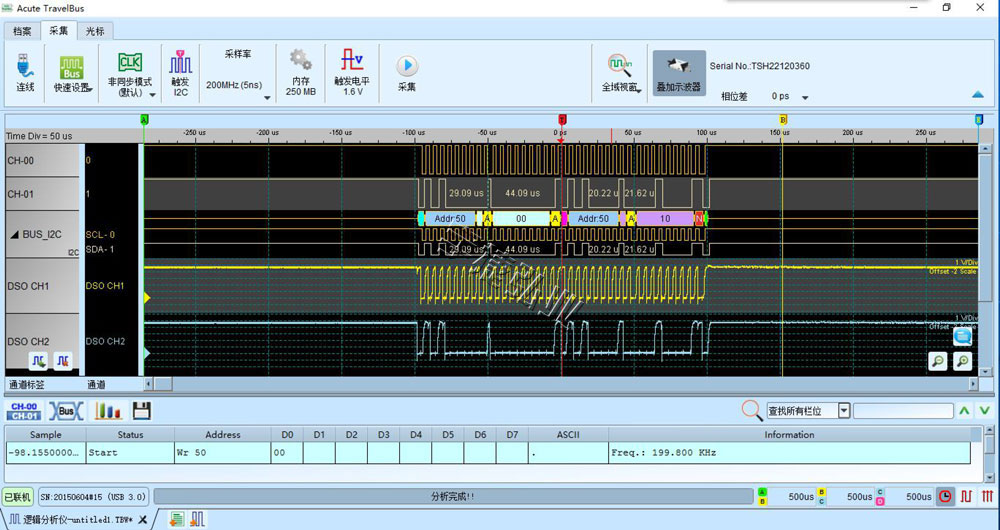

演示使用 TravelBus组合示波器参看I2C信号质量

  一步设置连接TravelScope示波器

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

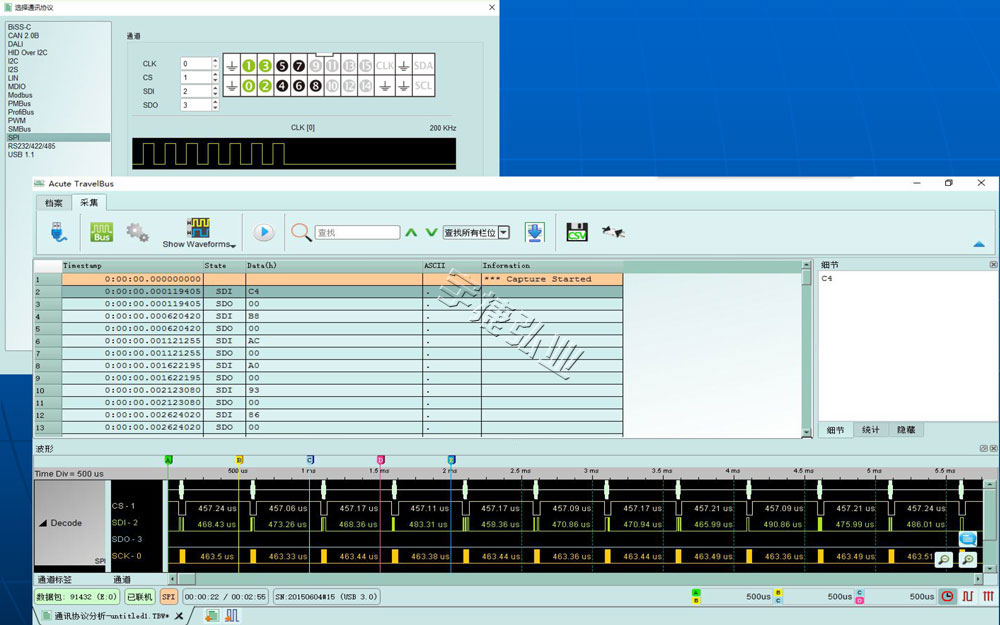

演示使用 TravelBus测试STM32F4开发板的SPI总线

  使用协议分析加波形分析STM32F4开发板的SPI信号

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业

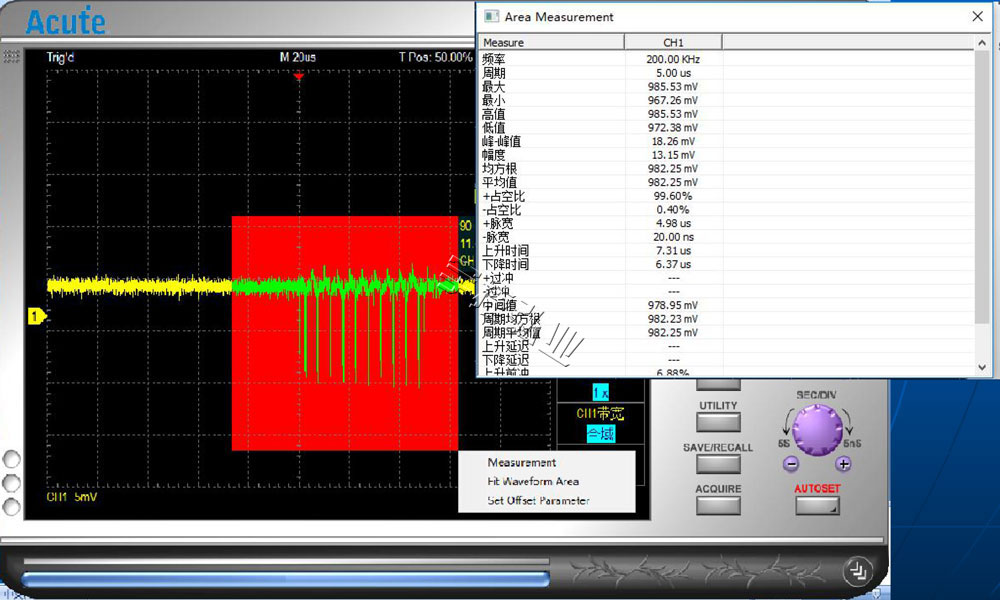

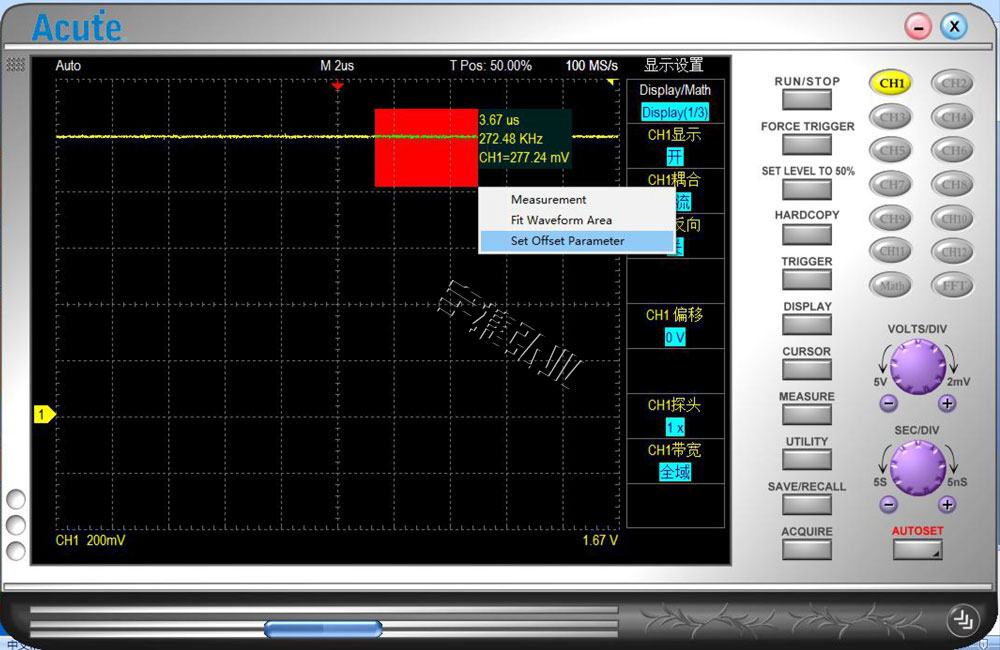

演示TravelScope示波器用16bit快速测量电源纹波

  通过鼠标右键快速设置偏置

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



  通过鼠标右键选中需要测试区域的信号

皇晶Acute TravelBus逻辑分析仪+协议分析仪TB2016B/E/F系列宇捷弘业



       如有需要,欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948。
