爱科赛博 PRE系列回馈型可编程交流源载一体机的功率硬件在环仿真功能的应用

更新时间:2022-08-24 04:15      点击次数:79 次

  2022年爱科赛博推出PRE系列回馈型可编程交流源载一体机(以下简称“PRE源载一体机”),集回馈型双向交流源+电网模拟器+RLC负载三种设备特性、功能于一体,引领了行业内新一代交流测试电源的发展方向。

  爱科PRE源载一体机具有极高的动态响应及带宽,小信号(5V)带宽10kHz,大信号带宽2000Hz,延迟60μs;可将仿真系统、信号源或控制板卡的信号放大输出至被测品,在功率硬件在环仿真中实现功率放大的功能。

爱科赛博PRE系列功率硬件在环仿真功能的应用

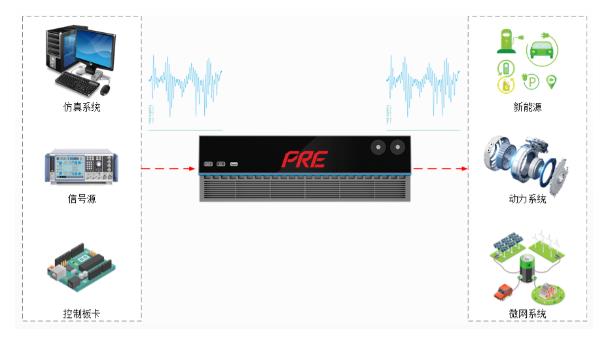

                                                                                              PRE源载一体机的功率硬件在环仿真功能应用示意



  功率硬件在环仿真 (PowerHardware in the loop,PHIL)是通过实时仿真器,功率放大器以及待测设备的结合,实现信号级实时仿真向功率级的扩展。它可以用于测试真实的功率设备及相关电力系统,如电机设备、储能设备、光伏设备、新能源汽车电机驱动系统、动力系统、微网系统等。

  功率硬件在环仿真具有可以灵活变换系统拓扑,模拟各种工况的优点,解决了由于测试拓扑多变,工况复杂所导致的搭建测试系统困难等问题。

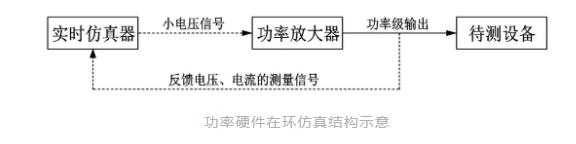

功率硬件在环仿真结构示意

  下图是国内某高校实验室搭建的一套功率硬件在环仿真实验平台,既含有真实电机,也含有电力系统实时仿真器,用于进行微电网中风电机组的有功调频控制策略的仿真与测试。

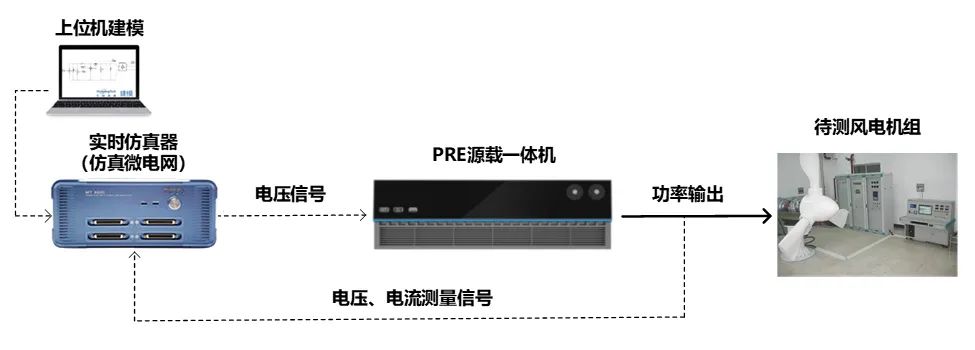

  在这个平台里,上位机建模后在实时仿真器内进行仿真,输出的5V电压信号经过爱科PRE源载一体机放大为功率信号接入到风电机组,传感器将爱科PRE源载一体机输出端的电压电流等信息采集反馈给实时仿真器,通过这样一种方式建立起一个非常接近真实工况的场景来进行仿真测试。

爱科赛博PRE系列功率硬件在环仿真功能的应用

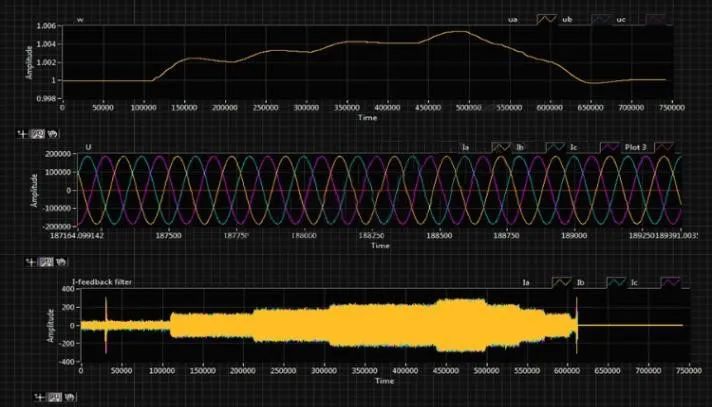

  下图1的波形是测试风电机组有功输出变化对微网系统频率影响的实验结果,可以看到实验测试得到的频率变化趋势与有功功率对微网频率影响的理论相符。

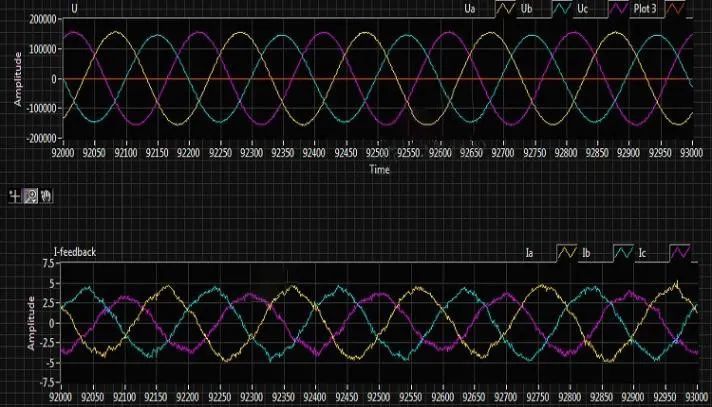

  下图2的波形是测试微网不对称故障对风电机组的影响实验结果,在结果中可以看到有一相电压幅值已低于其他两相电压,采样的反馈电流也是三相不对称,实验表明风电机组在三相不对称电压下仍然能正常工作。

爱科赛博PRE系列功率硬件在环仿真功能的应用爱科赛博PRE系列功率硬件在环仿真功能的应用

  爱科PRE源载一体机更多亮点



  单机20kVA/3U,小体积大容量

  同型号支持并机扩容

  高精度(0.01%±0.05% F.S.)

  高动态(3V/μs)

  高带宽(0.001-200Hz@450V)

  爱科赛博——全产业链光储测试电源/系统供应商,满足您的各种测试需求:研发测试、生产测试、检测认证、35kV/10kV并网测试。
