皇晶MSO1000/2000系列三合一逻辑分析仪分析方案主板项目测试

更新时间:2022-09-13 10:31      点击次数:40 次

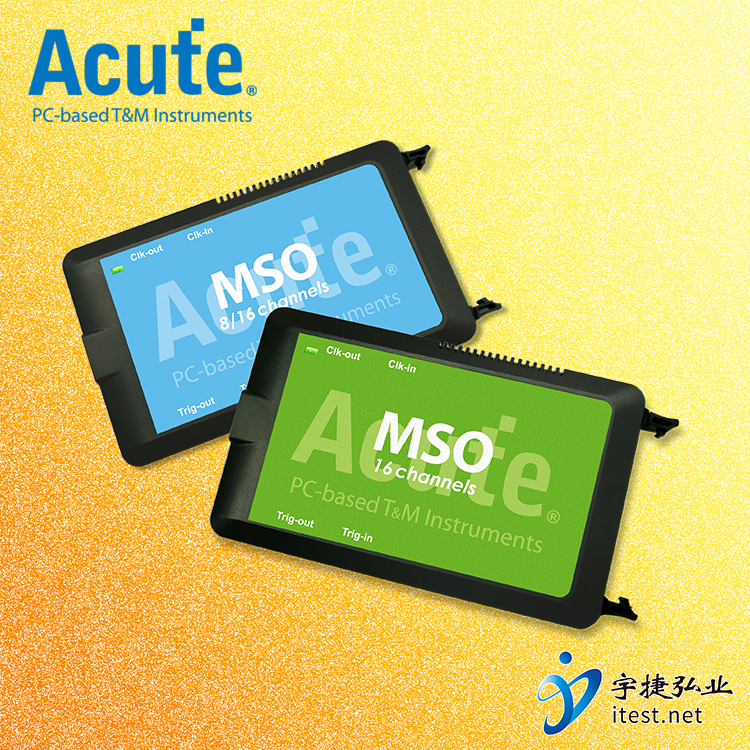

皇晶逻辑分析仪MSO系列三合一协议分析仪简易示波器

MSO1000/2000系列三合一逻辑分析仪规格

  • PC-based

  • 8/16通道 (同一通道可同时测量数字和模拟信号)

  • USB 3.0 interface

  • 数字输入:2 GHz 时序,200 MHz 状态分析 (最高)

  • 模拟输入:200 MS/s (最高),带宽 40 MHz

  • 8Gb总存储器 (最大)

  • 长时间记录功能可选用储存于计算机内存或硬盘

  • Protocol analyzer

  • Logic Analyzer

  • DSO



MSO1000与2000系列差异

  • MSO1008E为8通道版本,存储2Gb

  • MSO1116E为16通道版本,存储4Gb

  • MSO1000系列,纯LA模式在采样率500MHz之后可用通道数较少

  • MSO1000系列Trigger/PA功能较少

  —— MSO1000适合

  量测通道数少以及低速信号测量,较少协议分析功能

  —— MSO2000 适合

  原TL3000/4000的使用者,但所需通道数最多16通道且需要较多种类协议分析功能者



MSO 同一通道可同时测量数字与模拟信号

MSO 同一通道可同时测量数字与模拟信号



数位设定

数位设定



类比设定

类比设定



储存模式

储存模式



工具列

工具列



MSO 应用领域

  • 混合信号量测

    - 电源管理 (PMIC,Battery,USB PD…)

    - 数位与模拟转换器 (ADC,DAC)

    - 传感器(Sensor) 相关电路

  • Power Sequence 检测

    - 上断电 (Power On/Off)

    - 待机(Standby) 休眠(Sleep) 唤醒 (Wake up)



Power sequence 检测

  上电程序是否正确符合规格,一直是各类主板开发人员需要测试的项目。过去他们都需使用DSO逐项量测,除了费时费工外,对工程师的能力要求较高。我们的方案采标准化设备/检测表格/输出报告等,使作业流程简单可靠。

  需求客户为EE工程师

  1.Intel或AMD架构下的PC,NB,Server,Cloud system等

  2.MCU方面:手机,平板,车载计算机,各种消费性电子产品等等



MSO2000B系列支援Power sequence检测

MSO 2000 B系列支援Power sequence检测



MSO2216B+可多机堆叠

MSO 2216B+ 可多机堆叠



2台MSO采用跳线方式连接Notebook

2台MSO采用跳线方式连接Notebook



采用CMC Adapter方式连接Notebook示意图

采用CMC Adapter方式连接Notebook示意图



协定分析仪的优点

  • 资料流量相对较小,可以存下较久的资料

  • 可以设定 Filter,将不需要的资料丢弃

  • 多元统计功能,可分类查看正常封包与异常封包

  • 分析报告可上下对比,也可查看细节

  • 多种工作模式 (Logger,Monitor,Analyzer)



协议分析仪的工作模式

协议分析仪的工作模式



协议分析仪的操作画面

协议分析仪的操作画面



逻辑分析仪的优点

  • 同时看到多通道数字波形

  • 使用协议触发定位

  • 同时解析多個协议

  • 堆叠高阶示波器

  • 高采样率時,可看通道相位差,噪声等

  • 有跳变储存,以增加储存信号量



逻辑分析仪的协定波形与解码

逻辑分析仪的协定波形与解码
