知用CYBERTEK电磁兼容接收机/人工电源网络LISN等测量附件大全

更新时间:2022-12-13 05:32      点击次数:9 次

        知用是一家专注于专业电学测量测试仪器领域的国家高新技术企业。公司开发的高性能高频电流、电压探头和传感器、电磁兼容测量仪器、脉冲式大电流电感测量仪及功率放大器等系列产品,广泛用于电力电子产品研发生产的各领域,性能全面达到世界先进水平。

一、电磁兼容接收机

       ● EMI测试接收机EM5080L/EM5080M/EM5080B

  EM5080系列是全数字化预认证级时域接收机,EM5080L带宽为9kHz-30MHz,EM5080M带宽为9kHz-500MHz,EM5080B带宽为9kHz-1GHz,完全符合CISPR16-1-1标准。采用实时分析技术平台,利用强大的PC平台超算能力对宽带信号进行实时高速FFT分析计算,实时带宽高达10MHz,能够以极快的速度进行电磁骚扰测量,EM5080系列采用时域扫描比传统的逐点扫描接收机快500倍以上,过去需要几个小时的骚扰测量现在仅需几秒钟即可极速完成,在产品的开发和产品认证期间可以节省大量的时间和成本;同时具有实时频谱分析功能;采用10.4英寸高清大屏幕显示,清晰的结构化菜单,非常方便使用;采用Windows7操作系统,易于升级维护;数字时域接收机具有扫描速度快,精度高和稳定性好等优点。

EMI实时接收机EM5080系列宇捷弘业

二、人工电源网络系列

       ● 人工电源网络EM5040A/EM5040B/EM5040C

  5040A/5040B人工电源网络是一款(50uH+5Ω)|| 50Ω V型LISN (Line Impedance Stable Network)。该产品能在9kHz-30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗,同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2:2006标准要求,适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗,可匹配任何厂家的接收机、频谱仪等测量设备;产品自带模拟手功能,可模拟手持式设备测量。

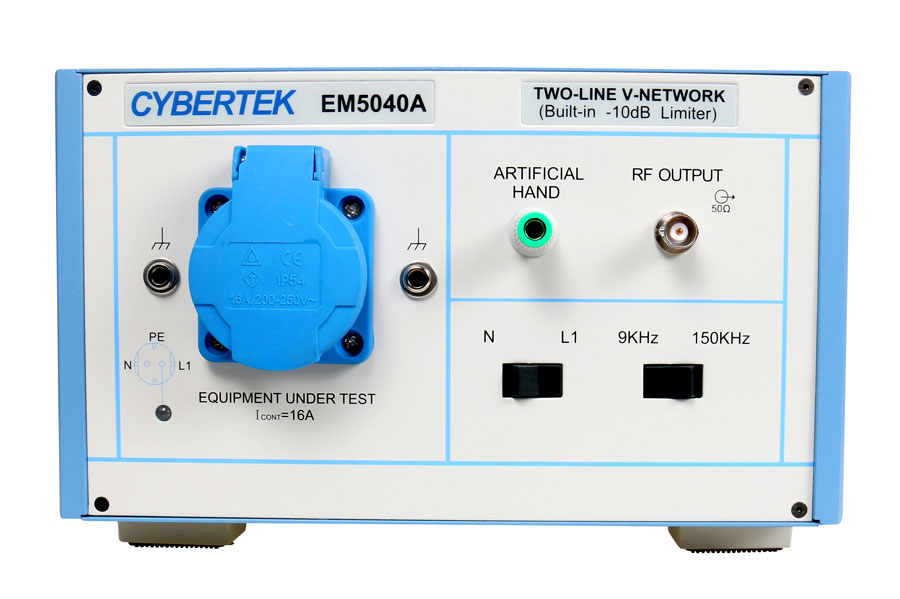

  EM5040A在标准款人工电源网络的基础上增加了一个限幅器(有10dB衰减)和一个可选的150kHz高通滤波器。用户可以根据相应标准选择低端频率从9kHz还是150kHz开始。产品内置的瞬态限幅器可以有效保护接收机或频谱仪不会因为大信号损坏。用户可以把EM5040A直接安全地连接到以上设备,不需要另外购买限幅器。

人工电源网络EM5040A宇捷弘业



  EM5040B在EM5040A的基础上增加了测量共模和差模干扰的功能,为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。



人工电源网络EM5040B宇捷弘业



  EM5040C人工电源网络是一款单线 (5uH+1Ω)  || 50Ω LISN (Line Impedance Stable Network)。该产品能在100kHz~200MH射频范围内为被测试设备端子和参考地之间提供稳定的阻抗,同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。其性能符合VDE0876第一部分(车载电源系统)、VDEO879第二部分、CISPR16-1-2(低阻抗供电)、CISPR25和EMC指令95/94/EG、DIN40839、IS07637以及MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41和DO 160。

人工电源网络EM5040C宇捷弘业

       ● 三相人工电源网络EM5040DT

  EM5040DT人工电源网络是一款 (50uH+5Ω )||50Ω V型 3相LISN(Line Impedance Stable Network)。 该产品能在 9kHz—30MHz 射频范围内为被测试设备端子和参考地之间提供稳定的阻抗 ,同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品性能符合 CISPR16-1-2:2006 标准要求,适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗,可匹配任何厂家的接收机、频谱仪等测量设备。

三相人工电源网络(LISN)EM5040DT宇捷弘业

三、近场探头系列

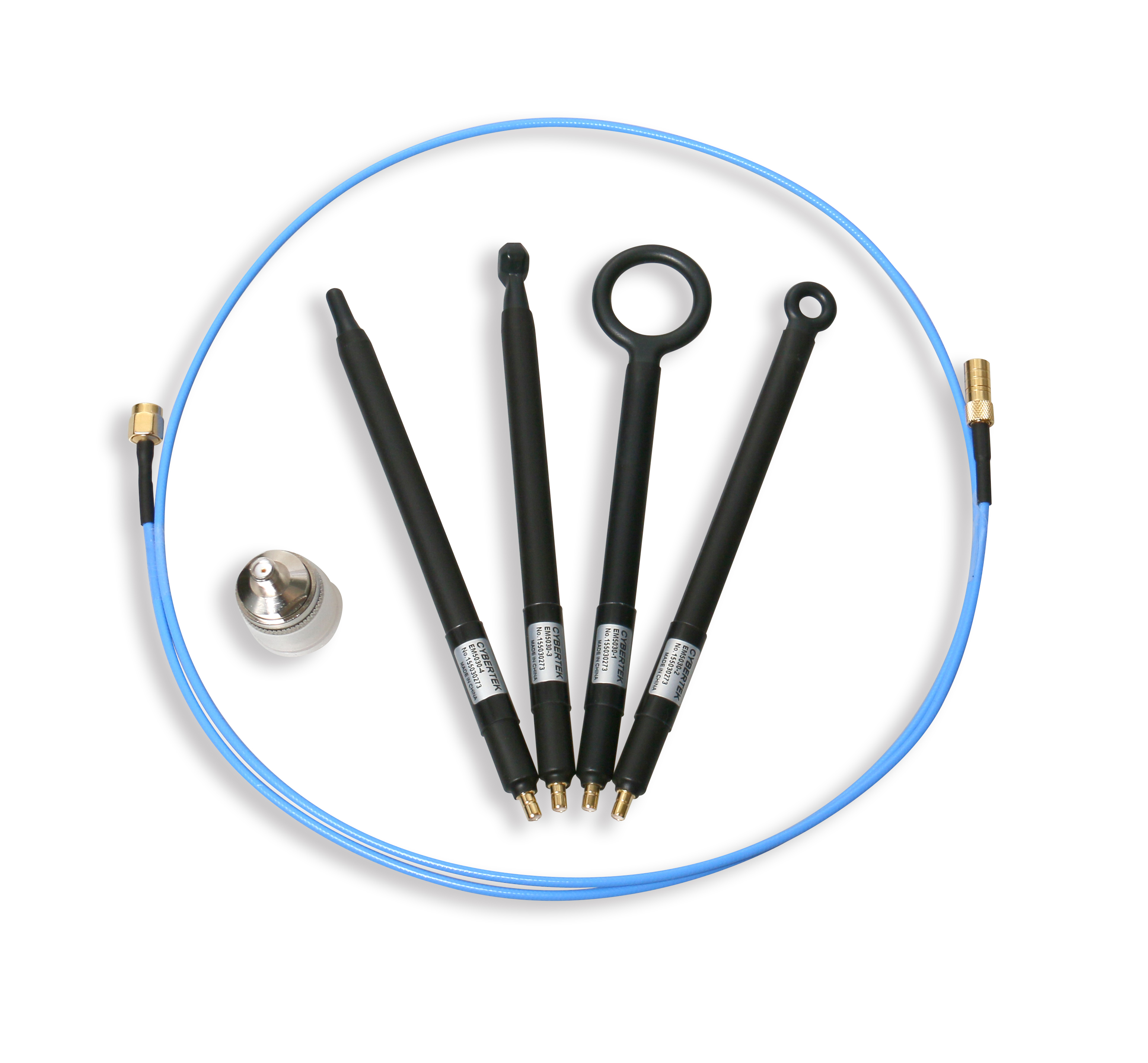

       ● 磁场探头EM5030/EM5030LF

  EM5030/EM5030LF系列探头组包含了7个专门用来测试磁场(H)探头,它有效地屏蔽了电场干扰(E),主要用于电磁兼容整改时定位干扰源的近场探头。EM5030的频率范围是30MHz-3GHz,共4种探头形状;EM5030LF的频率范围是9kHz-50MHz,共3种探头形状。

磁场探头EM5030宇捷弘业

       ● 电场探头EM5030E

  EM5030E系列探头组包含了2个专门用来测试电场(E)的探头,覆盖频率范围为30 MHz到3 GHz,主要应用于查找电场干扰源,除了探头其他部分均为屏蔽设计。



近场探头EM5030+EM5030LF+EM5030E宇捷弘业

       ● 前置放大器EM5020A/EM5020B

  探头通过50Ω,BNC的电缆直接与频谱仪或者示波器连接。当产品的辐射或传导干扰超过标准时,可用近场探头来寻找产品中哪个元件或电路产生了该频率的干扰,能够检测模块之间的耦合通道以及评估系统内信号切换速率、RF电压等。当干扰信号比较弱时,可以配合本公司的EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系统测试灵敏度。

近场探头前置放大器EM5020A+EM5020B宇捷弘业
