MSO1008E逻辑分析仪+协议分析仪+虚拟示波器三合一

更新时间:2022-05-18 10:28      点击次数:3 次

电子产品数字化,系统越来越复杂……

电子产品的芯片之间、模块之间、子系统之间都需要信息交互……

信息交互过程中不可避免会出现错误:

    ◆ 使用的总线协议越来越多

    ◆ 需要同时观测多路数字总线

    ◆ 不确定时间内发生随机性未知错误

    ◆ 需要定位错误发生的场景、跟踪系统崩溃的原因

    ◆ 需要自动解析总线协议,无需人工解析

    ◆ 需要捕获毛刺噪声等信号质量问题

    ◆ 示波器抓取信号时间太短

皇晶MSO系列三合一逻辑分析仪+协议分析仪+虚拟示波器帮您快速解决以上问题!

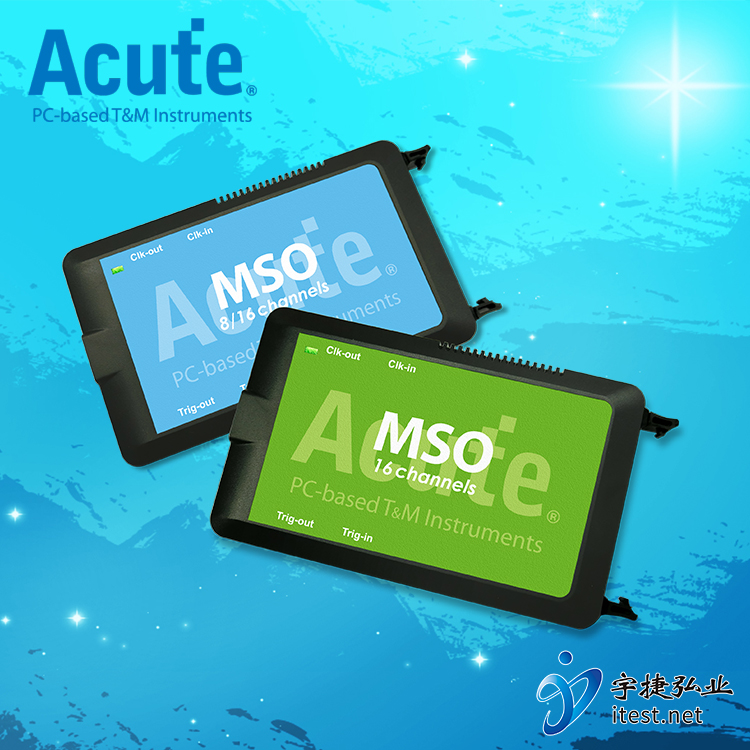

MSO1008E逻辑分析仪+协议分析仪+虚拟示波器三合一宇捷弘业

  • PC-based, 接口/电源

  • 8 / 16 通道 (同一通道可同时测量数字与模拟信号)

  • 数字输入 : 2 GHz 时序, 200MHz 状态分析 (最高)

  • 模拟输入 : 200 MS/s (最高), 带宽 40 MHz

  • 8 Gb 总內存 (最大)

  • 长时间记录功能可选择存储于电脑內存或硬盘

  • 总线解码 : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, eSPI, I²C, I²S, I3C, MII, Serial Flash, SPI,

  SVID², UART (RS232), USB PD 3.0, USB1.1, ... (90+)

  • 总线触发 I : I2C, SPI, UART (RS232)

  • 总线触发 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, HID over I2C, I2S, LIN2.2, USB PD 3.0

  • 总线触发 III : DALI, I3C, LPC, MDIO, Modbus, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

  • 总线触发 IV : eMMC 4.5, eSPI, MII, RGMII, RMII, SD 2.0 (SDIO 2.0), Serial Flash (SPI NAND), SVID³ • 协议分析I : I2C, SPI, UART (RS232)

  • 协议分析 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, HID over I2C, I2S, LIN2.2, USB PD 3.0

  • 协议分析 III : DALI, I3C, MDIO, MIPI RFFE, Modbus, PMBus, Profibus, PWM, SMBus, USB1.1

  • 协议分析 IV : eSPI, MII, RGMII, RMII, SVID³

MSO1008E三合一仪器:逻辑分析仪, 协议分析仪, 简易型示波器
