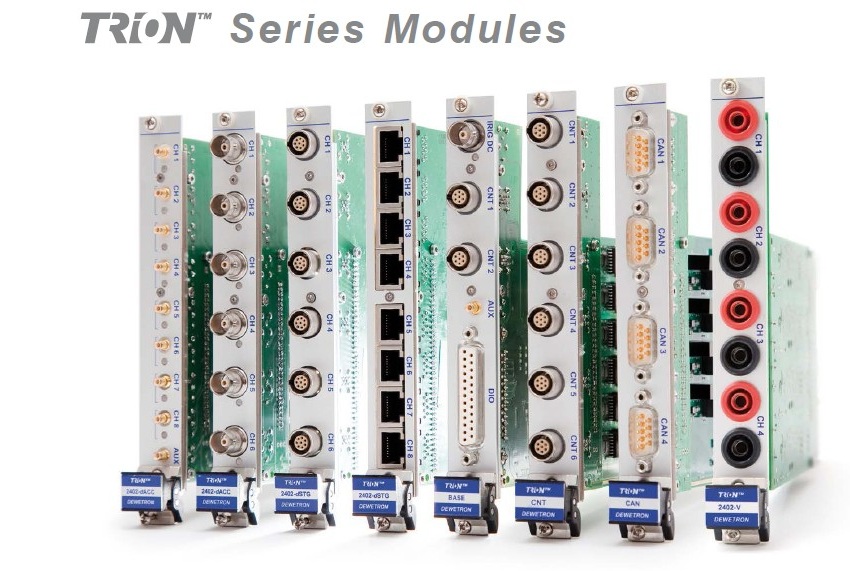

德维创DEWETRON仅用一套数据采集系统、一套数据采集软件，通过更换不同类型的TRION信号调理板卡，便能完成不同种类的测试任务。
多功能数采卡，一体化设计自带高性能调理电路，可以直接连接多种类型传感器，可以方便搭建测控系统。开放式的软件驱动，免费提供vi和集成开发动态连接库dll。
|
板卡类型 |
采集板卡型号 | 信号 | 单卡通道数 | 采样率/通道 | 分辨率 | 隔离 | 接头类型 |
|---|---|---|---|---|---|---|---|
|
模拟 信号 采集 板卡 |
TRION3-1850-MULTI (1) TRION3-1820-MULTI (1) TRION-1820-MULTI |
电桥，IEPE， 电压（100V）， 电流（内置分流电阻），铂电阻， 电位计，MSI，CAN，频率计数器 |
4or8通道 |
1850：5MS/s 1820：2MS/s |
24bit ＞2MS/s：18bit |
Yes |
4 DSUB or 8 LEMO 0B |
| TRION-2402-MULTI |
电桥，IEPE，电压（100V）， 电流（需接分流电阻），铂电阻， 电位计，CAN，MSI |
4or8通道 | 200kS/s | 24bit | Yes |
4 DSUB or 8 LEMO 0B |
|
| TRION-1620-ACC |
电压（100V），IEPE，频率计数器， 电流（需接分流电阻） |
6通道 | 2MS/s |
24bit ＞1MS/s：16bit |
Yes |
6 BNC or LEMO 1B |
|
| TRION-1620-LV | 电压（100V），电流（需接分流电阻） | 6通道 | 2MS/s |
24bit ＞1MS/s：16bit |
Yes |
6 BNC or LEMO 1B |
|
| TRION-1810-HV | 电压（1000V） | 4or8通道 | 1MS/s | 24bit | Yes |
香蕉接头， CAT III 1000V |
|
| TRION3-1810-SUB-8 | 电压（600V），电流（需接分流电阻） | 8通道 | 1MS/s | 20bit | Yes | Safety banana | |
| TRION-1603-LV | 电压（100V），电流（内置分流电阻） | 6通道 | 250kS/s | 16bit | Yes |
6 BNC or LEMO 1B |
|
| TRION-2402-dSTG (2) |
电桥，IEPE，电压（10V），铂电阻， 电流（需接分流电阻），电位计 |
6or8通道 | 200kS/s | 24bit | — |
8LEMO 0B 8RJ45 |
|
| TRION-2402-dACC |
IEPE，电压（100V），频率计数器， 电流（需接分流电阻），铂电阻，电位计 |
6or8通道 | 200kS/s | 24bit | — |
6 BNC or 8 SMB |
|
| TRION-1802-dLV |
电压（10V），频率计数器，数字I/O， CAN，MSI |
16or32通道 |
200kS/s 100kS/s |
18bit /24bit | — | D-SUB | |
| TRION-1600-dLV |
电压（10V），频率计数器， 数字I/O，CAN，MSI |
16or32通道 | 20kS/s | 16bit | — | D-SUB | |
|
电力 测试 板卡 |
TRION3-1810M-POWER (1)(2) | 电压（100V），电流（内置分流电阻） | 8（4U/4I） | 10MS/s | Yes |
4mm安全香蕉 头，可更换的 SUB模块 |
|
| TRION3-1820-POWER (1)(2) | 电压（100V），电流（内置分流电阻） | 8（4U/4I） | 2MS/s | Yes |
4mm安全香蕉 头，可更换的 SUB模块 |
||
| TRION-1820-POWER (2) | 电压（100V），电流（内置分流电阻） | 8（4U/4I） | 2MS/s | Yes |
4mm安全香蕉 头，可更换的 SUB模块 |
||
| TRION-1810-HV (2) | 电压（100V） | 8（4U/4I） | 1MS/s | Yes |
4mm安全香蕉 头，可更换的 SUB模块 |
||
| TRION3-1810-SUB-8 (1)(2) | 电压（100V），电流（内置分流电阻） | 8通道 | 1MS/s | Yes |
可更换的 SUB模块 |
||
|
模拟 输出 板卡 |
TRION3-1850-MULTI-AOUT (1)(2) |
模拟输出，电桥，IEPE，电压（100V）， 电流（内置分流电阻），铂电阻， 电位计，MSI，CAN，频率计数器 |
输入8，输出8 |
IN：5MS/s OUT：2.5MS/s |
IN：24bit OUT：32bit |
Yes |
IN：Lemo 0B OUT：D-SUB， BNC |
| TRION3-1820-MULTI-AOUT (1)(2) |
模拟输出，电桥，IEPE，电压（100V）， 电流（内置分流电阻），铂电阻， 电位计，MSI，CAN，频率计数器 |
输入8，输出8 |
IN：2MS/s OUT：2.5MS/s |
IN：24bit OUT：32bit |
Yes |
IN：Lemo 0B OUT：D-SUB， BNC |
|
| TRION3-AOUT-8 (1) | 模拟输出 | 输出8 |
OUT：2.5MS/s |
OUT： Up to 32bit |
Yes |
OUT：D-SUB， BNC |
|
|
(1)所有的TRION3板卡均需要安装在DEWE3主机箱内 (2)此类板卡占据2个插槽位 |
|||||||
|
板卡类型 |
采集板卡型号 | 信号 | 单卡通道数 | 采样率/通道 | 分辨率 | 隔离 | 功能 |
|---|---|---|---|---|---|---|---|
|
数字 信号 采集 板卡 |
TRION-CNT | 频率计数器，数字输入 | 6通道 | 2MS/s | 80MHz | Yes | 6个高级计数器通道 |
| TRION-DI-48 | 数字输入 | 48通道 | 2MS/s | 500nsec | Yes | 48个高速数字输入 | |
| TRION-BASE | 频率计数器，数字I/O，IRIG | — | 2MS/s | 80MHz | No |
数字信号输入 IRIG同步信号接收 2路计数器 |
|
| TRION-VGPS-V3 |
频率计数器，数字I/O，IRIG， GPS（100Hz），PTP |
— | 2MS/s |
0.01km/h ＜10cm |
No |
100Hz GNSS GPS接收器， 用于汽车测试应用 |
|
| TRION-TIMING-V3 |
频率计数器，数字I/O，IRIG， GPS（10Hz），PTP |
— | 2MS/s | 12.5nsec | No | 为数据提供精确的绝对时钟 | |
| TRION-CAN | CAN | 4通道 | 1Mbit | — | Yes | CAN总线采集 | |
| TRION-ARING | ARING429 | 4or16通道 | No | ARING429信号接收及解析 | |||
| TRION-MIL1533 | MIL1533 | 1or4通道 | No | MIL-STD 1533信号接收及解析 | |||
| TRION-EtherCAT-1-SLAVE | 数字I/O | 100通道 | 500S/s | No | 测试信号对外输出 |
