横河Yokogawa 高精度功率分析仪WT5000

品牌
横河Yokogawa

型号
WT5000

◆ 功率测量最多7个输入,模块化结构可由用户更换;
◆ 最大10 MS / s,18位AD转换器,用于高精度测量;
◆ 最多4个电机评估功能,用于电动汽车开发;
◆ 触摸操作的大尺寸LCD(电容型)。

分享到:

一、概述

  由于可再生能源、电动汽车和高能效技术得到了更广泛的应用,因而在顾全测试效率、性能和安全的同时,对测试的可靠性也提出了前所未有的高要求。

  面对不断变化的应用需求和不断演进的国际标准,更加需要定制化的测量和始终如一的精确度。WT5000高精度功率分析仪为工程师们提供通用的平台,不仅能提供当前所需的可靠测量,还能备战未来挑战。

  WT5000具有无与伦比的精确度和模块化的构架,让工程师们能够兼顾精度与灵活性进行创新,并充满自信地将概念快速转化为产品,走向市场。

a1

二、应用

a2

三、主要特点

  用于评估最新的电机驱动器或逆变器设备

  ➢ 功率测量最多7个输入,模块化结构可由用户更换

  ➢ 最大10 MS / s,18位AD转换器,用于高精度测量

  ➢ 最多4个电机评估功能,用于电动汽车开发

  ➢ 触摸操作的大尺寸LCD(电容型)

  ➢ 多种频率/线路滤波器,用于同时测量基波和逆变器的载波频率,全带宽功率值和基波/谐波成分参数

  ➢ 标配功能同时两个电力系统谐波测量,基波可达300kHz,并可达500次谐波

  ➢ 内置非易失性存储器,最高可达32 GB,用于保存测量数据

  ➢ WT系列命令兼容模式

  ➢ 标准USB(3.0),以太网和GP-IB通信接口

四、优势

       ◆ 最高10MS/s采样率,18bit ADC的性能

        • 采样率比以前的型号快50倍

        • 分辨率比以前型号高4倍

        • 捕获最新的变频器脉冲波形,以进行稳定(非波动)测量

a3

  ◆ 最多7个输入单元用于更广泛应用

      • 最大7输入单元

      • 可更换的模块化结构,具有30 A和5 A高精度单元

      • GP-IB / USB和以太网,RGB输出都是标准配置

a5

       ◆触摸屏功能,直观易用

           静电电容  响应平滑

a6

  ◆ 灵活的电机评价功能,最多支持4电机

      对于轮毂电机开发非常有用

      • 可选的电机机械功率评价功能,/ MTR1和/ MTR2

      • 支持2个电机的电角度测量评价

      • 最大4电机评价,转矩和转速

a7

  ◆ 标配双谐波功能,详细分析最多500次谐波/ 300kHz基波

     • 标准谐波分析功能

     • 双系统谐波测量

     • 最大500次谐波和高达300kHz的基波分析

a8

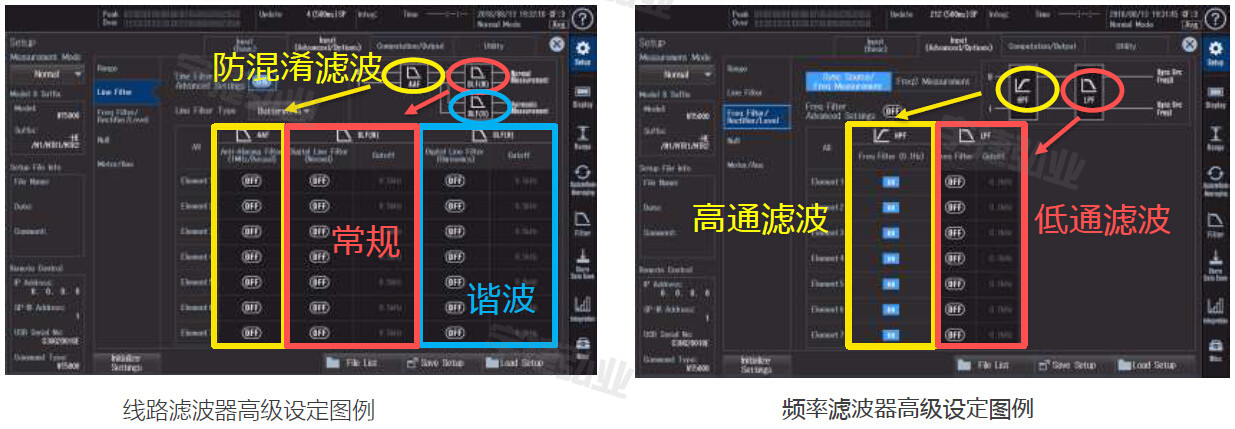

  ◆ 高级的防混淆或线路滤波器和频率滤波器

  基于多种滤波器,可同时测量全带宽和基波/谐波分量中的功率参数(高级模式)

     • 可以单独设置各种线路滤波器

     • 基波成分测量

     • 可以同时测量全带宽功率参数

a9
