AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列

品牌
知用Cybertek

型号
CWTXXXXAL系列

◆ 高精度(典型值1%)

◆ 直径典型值150mm(可定制)

◆ 周长典型值600mm(可定制)

◆ 损耗几乎为零,仅为几个皮亨,对被测对象近乎为零的干扰;电流测量范围从mA级别到数KA级别,频率从几Hz到数十MHz

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:

一、AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列概述

  知用Cybertek AC高频柔性电流探头CWTXXXXAL系列,具有高带宽,高精度(典型值1%)特点。可以实现宽广的电流测量范围,频率可从几Hz到数十MHz,电流范围从mA级别到数KA级别,大大解决了电流测试的难题。

  知用Cybertek AC高频柔性电流探头CWTXXXXAL系列,环外径典型值8mm;直径(最小处)典型值:150mm;周长典型值:200mm,可定制;耐压值高达10KVpk,非常适合大电流,大功率场合。

二、AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列特点

       ■ 线圈轻巧柔软且可以自由插拔,可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;

       ■ 插入损耗几乎为零,仅为几个皮亨,对被测对象近乎为零的干扰;

       ■ 标准的BNC输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形;

       ■ USB供电接口设计,使用更加灵活方便;

       ■ 声光过流报警功能,更具人性化设计;

       ■ 探头环和连接线长度可以根据客户要求定制,满足特殊场合测试要求。

三、AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列应用

  ■ 测量电流中的谐波组成

  ■ 检测高频正弦电流波形

  ■ 测量50/60Hz的微小电流

  ■ 测量正弦波中微小的相移

  ■ 半导体开关的电流

  ■ 电容放电测试,纹波测量

  ■ 分布式电流监控

  ■ 电力母线监测

  ■ 监测谐波、功率以及电能质量

  ■ 大型电动机、泵、风机测试

  ■ IGBT、MOSFET管电流测量

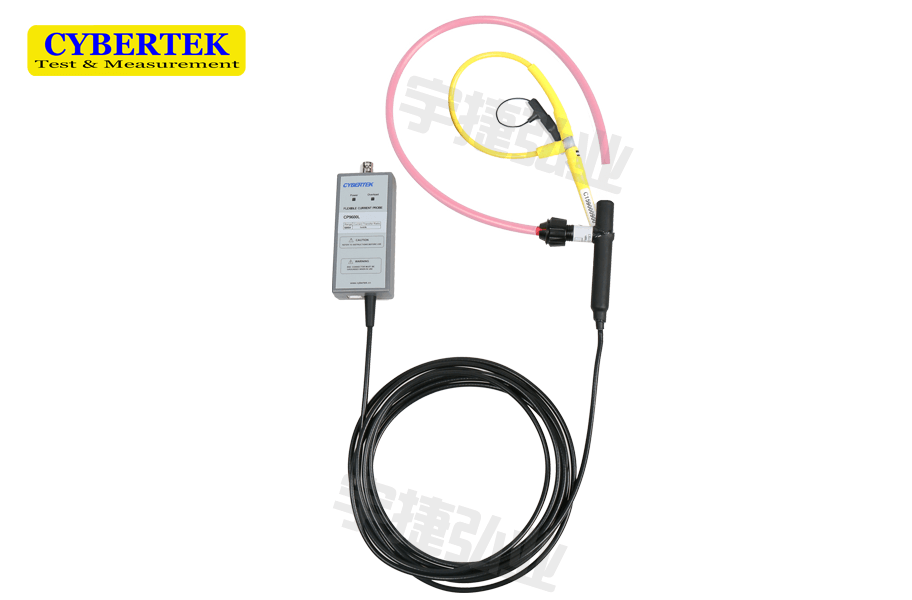

四、AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列主体说明

宇捷弘业柔性电流探头CWTXXXXAL主体说明

  1) 信号输出接口:BNC标准接口,通过标配BNC连接线可接任何厂家示波器等。

  2) 电源指示灯:通电后,该指示灯亮为绿色。

  3) 过载指示灯:被测电流过载后,蜂鸣器响,且该指示灯亮为红色。

  4) USB 5V供电接口:标准USB(B型)接口,标配USB供电连接线。

  5) 连接线:标准为4米,可根据用户需求定制。

  6) 电流探头方向:表示电流以所示方向流过时,输出为正,否则输出为负。

  7) 柔性探头直径(最小处):典型值:150mm。

  8) 探头感应环本体直径:典型值:8mm。

  9) 柔性探头周长:典型值:600mm,可定制。

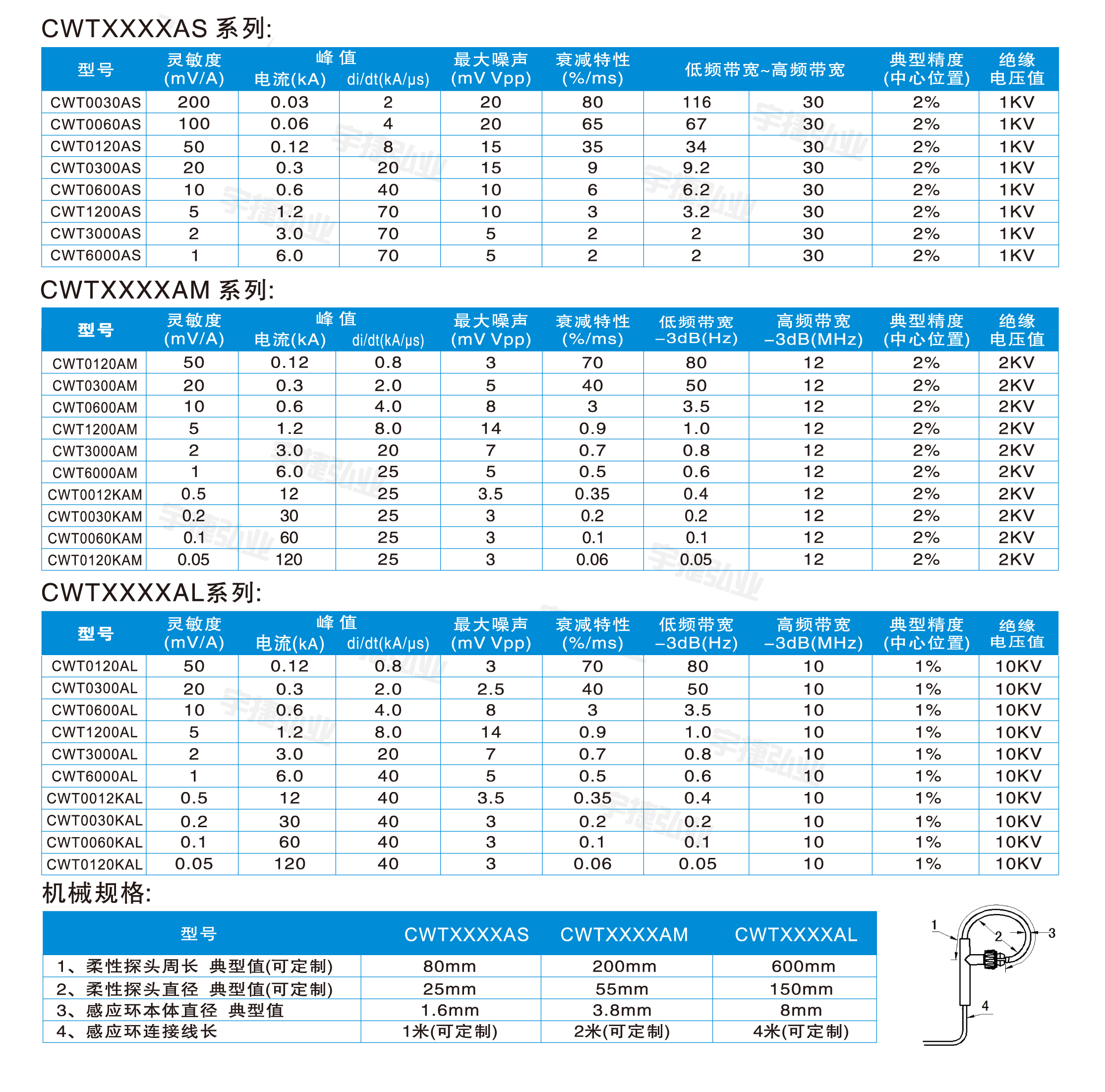

AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列规格参数

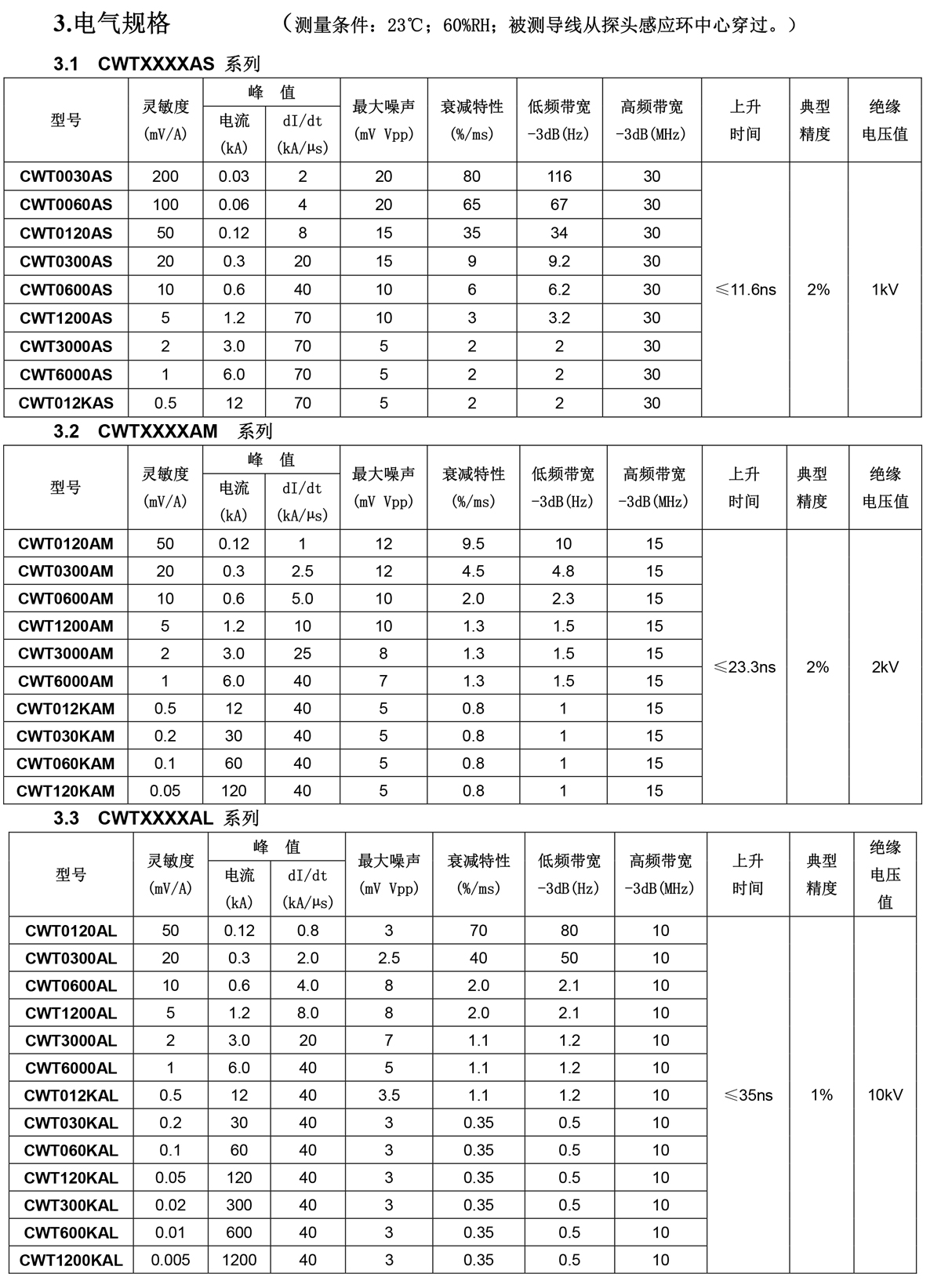

CWTXXXXA(S/M/L)系列高频柔性电流探头型号表

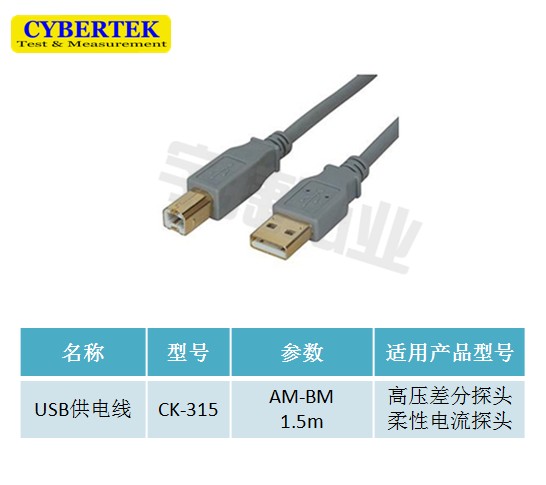

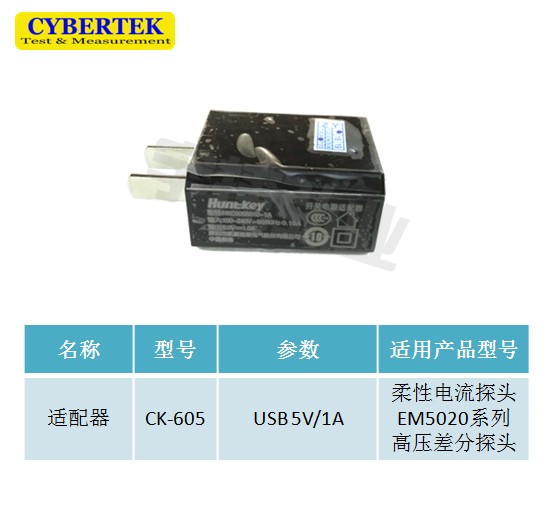

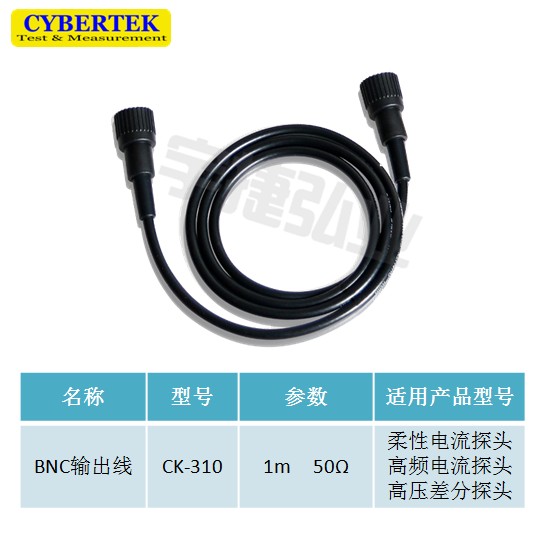

AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列附件

666788

AC高频柔性电流探头/罗氏线圈CWTXXXXAL系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆CWT0120AL:峰值电流0.12kA,低频带宽80Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT0300AL:峰值电流0.3kA,低频带宽50Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT0600AL:峰值电流0.6kA,低频带宽2.1Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT1200AL:峰值电流1.2kA,低频带宽2.1Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT3000AL:峰值电流3.0kA,低频带宽1.2Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT6000AL:峰值电流6.0kA,低频带宽1.2Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT012KAL:峰值电流12kA,低频带宽1.2Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT030KAL:峰值电流30kA,低频带宽0.5Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT060KAL:峰值电流60kA,低频带宽0.5Hz,高频带宽10MHz,精度1%,绝缘电压值10kV

◆CWT120KAL:峰值电流120kA,低频带宽0.5Hz,高频带宽10MHz,精度1%,绝缘电压值10kV
