组合式超大功率可编程直流电源FTG系列

品牌
费思Faith

型号
FTG系列

优点: 高功率大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等。

应用: 可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试。

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:

一、组合式超大功率可编程直流电源FTG系列概述

  FTG系列可编程直流开关电源,电压范围从10V~1500V,单机电流可达12000A,单机最大功率为600kW。国内首创技术,大电流工作时依然保持0.1%的控制及测量精确度, 为传感器测试、超导材料测试,线缆测试等试验提供有力支持。

  FTG系列具有高功率密度、大电流低纹波噪声、瞬态响应快速、分辨率高、精度高等优点。电源整机采用模块组合堆叠的体系架构, 模块间通过高速外部总线连接, 可靠性高且便于维护与扩展。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试。

  FTG系列具备LAN/RS232/GPIB( 选) 接口, 既支持SCPI协议也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口(选),为系统集成应用带来极大的应用多样性及便利性。

二、组合式超大功率可编程直流电源FTG系列功能特点

  1、功率范围:4.5~500KW;

  2、电压范围:15V、20V、30V、40V、50V、60V、80V、100V、160V、250V、300V、400V、500V、600V、800V、1000V、1200V、1500V;

  3、高精度的电压电流控制与测量;

  4、方便、实用的序列功能,可实现各种电压电流波形输出; 恒压、恒流、恒功率输出功能;

  5、具备电压远端补偿及保护功能; 支持电压、电流监视输出;

  6、采用智能风扇控制,降低噪音,提高风扇寿命; 丰富的数字I/O口;

  7、TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示; 提供RS232、LAN、GPIB(选)多种远程通信接口;

  8、提供具有强大的信号监控能力的复合信号端口(选);

  9、模拟编程:通过模拟量控制输出电压和输出电流;

  10、外部控制:通过外部数字信号开启或关闭输出,以及对外输出数字控制信号;

  11、监视输出:电压电流的输出波形以模拟量的形式输出,方便监测; 标准SCPI指令,方便组建智能化测试平台和进行二次开发;

  12、模块堆叠组合、标准机架式设计,便于安装、维护; 过电压/过电流/过功率/过温度全方位智能保护功能。

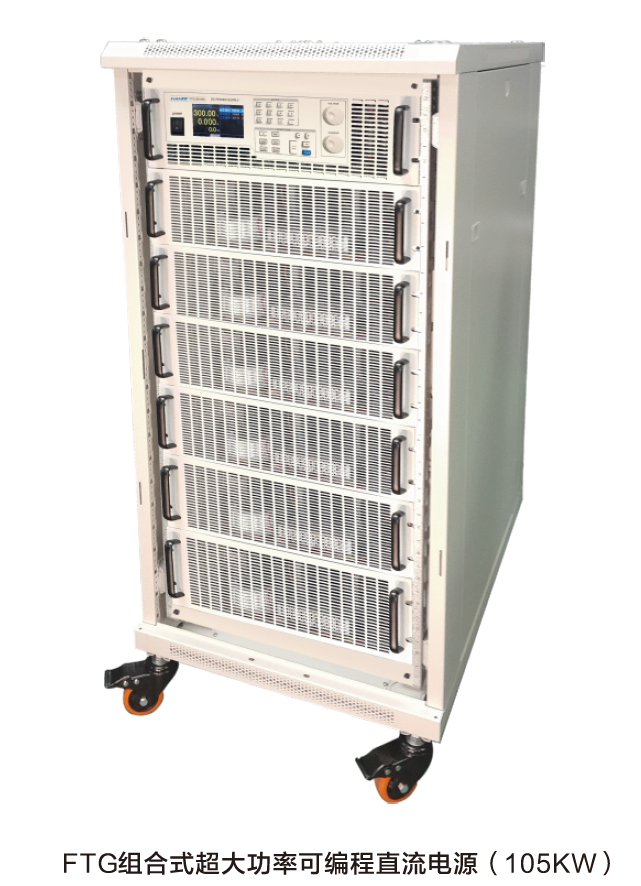

FTG组合式超大功率可编程直流电源


三、组合式超大功率可编程直流电源FTG系列应用领域

  ◆ 电力电子实验室的多规格灵活应用

  ◆ 燃料电池、动力电池、铅蓄电池、超级电容测试

  ◆ 车载、机载、舰载电子设备的供电环境仿真

  ◆ 直流充电机、充电桩设计和测试系统集成

  ◆ 服务器电源、U P S、逆变器设计和测试

  ◆ 太阳能、风能、储能领域设计和测试

  ◆ 传感器、超导材料、线缆等产品测试

  ◆ 无人机、激光、传感器领域供电和设计测试

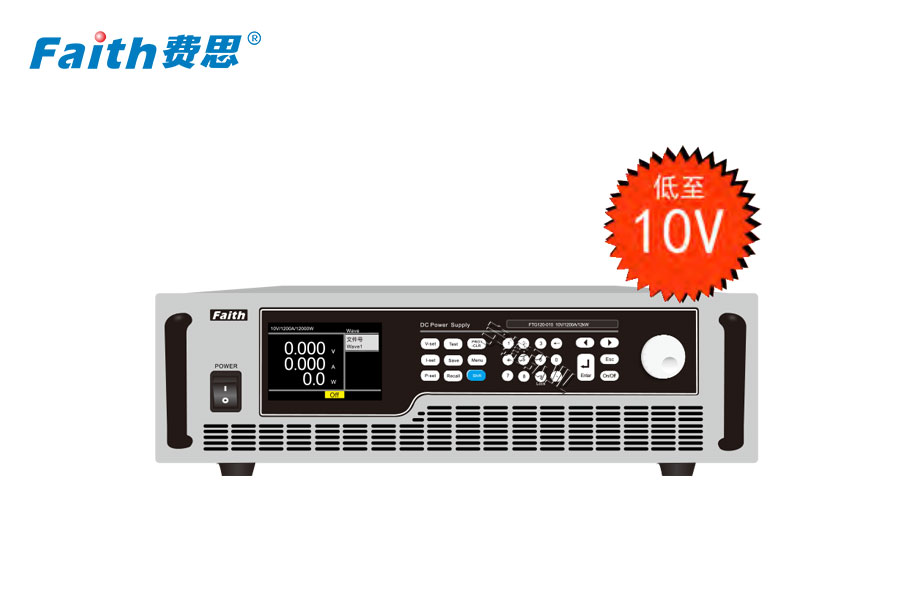

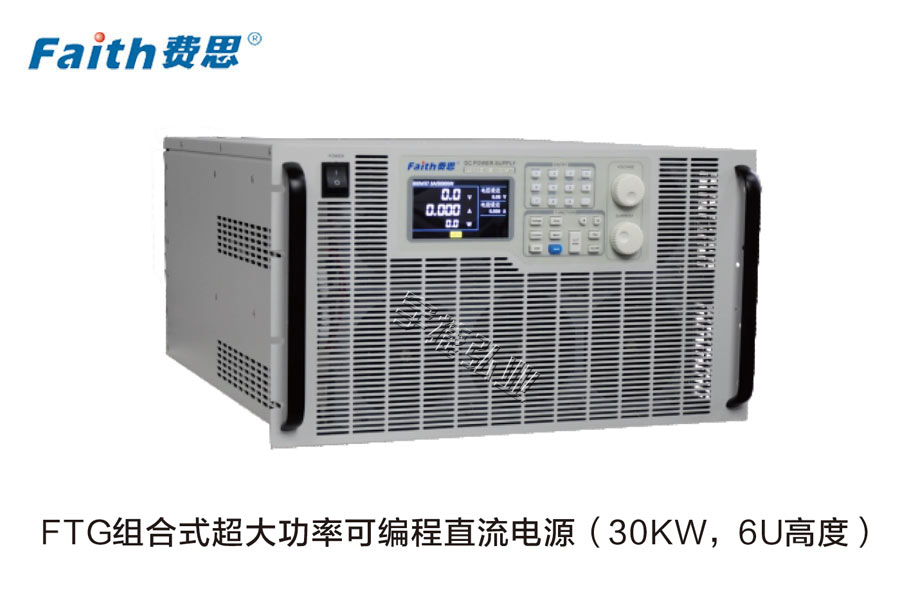

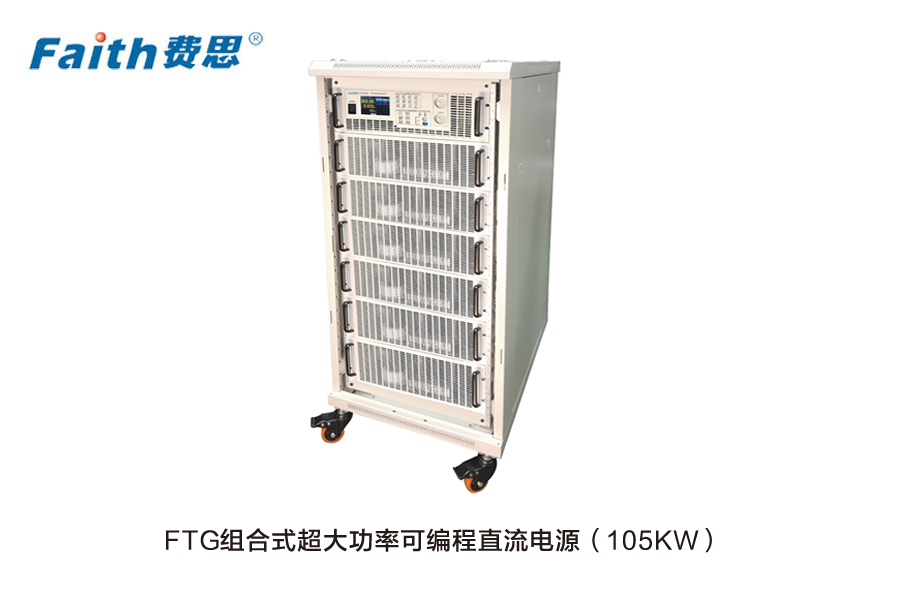

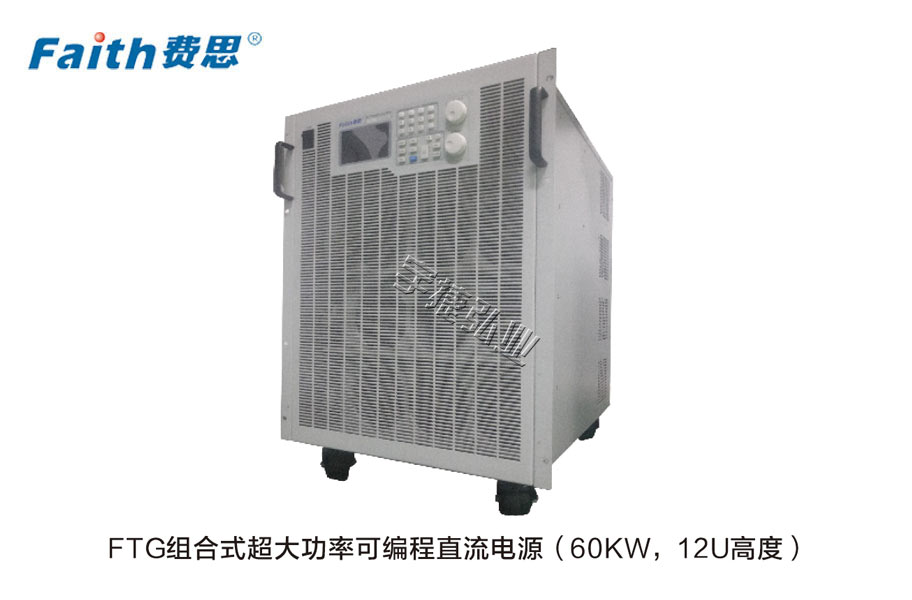

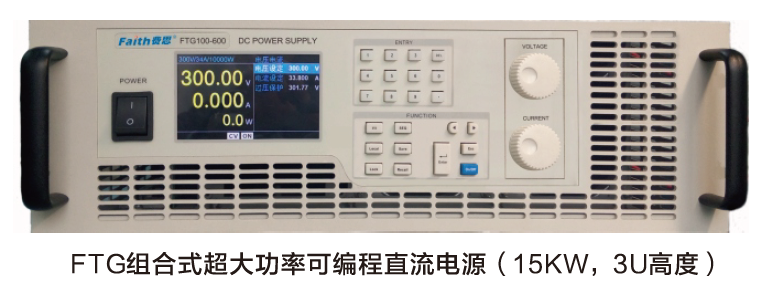

  ● FTG组合式超大功率可编程直流电源(30KW,6U高度)

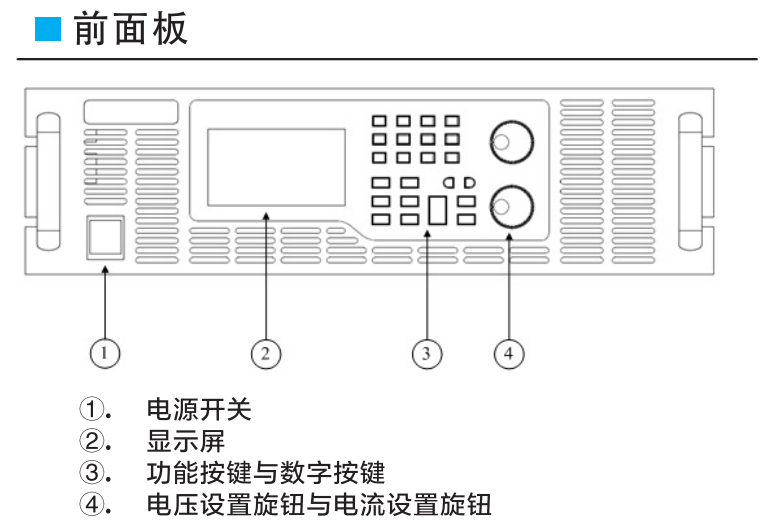

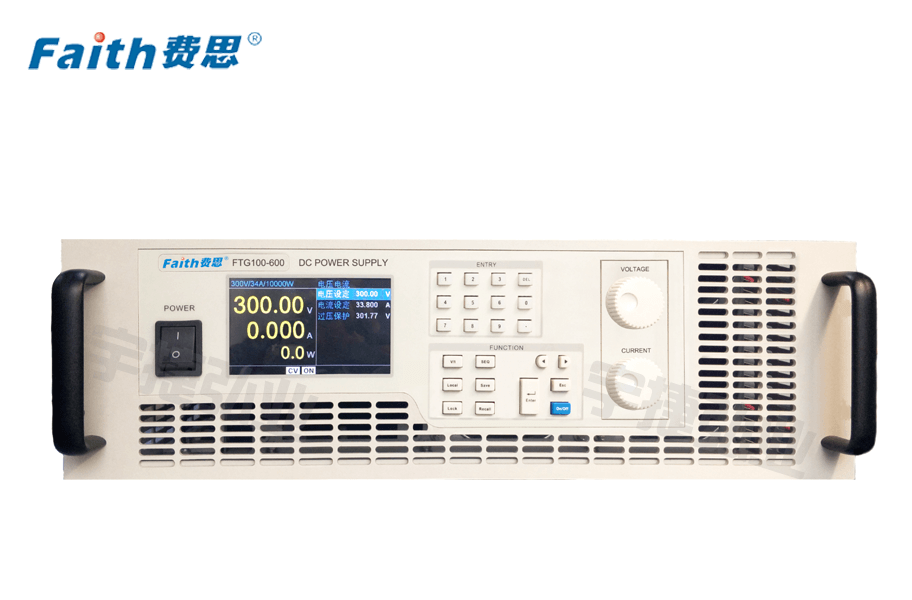

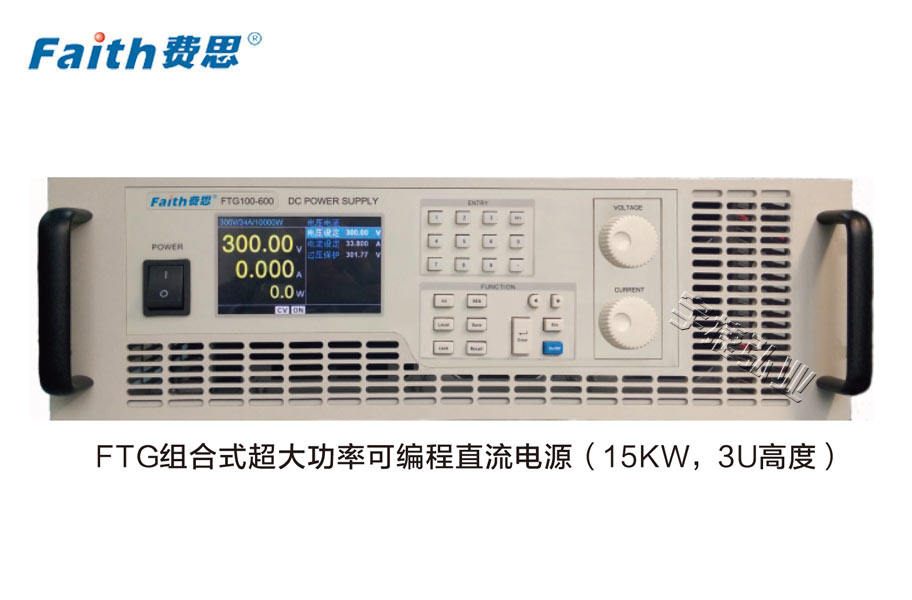

  面板:



可编程直流电源面板



  1、电源开关

  2、显示屏

  3、功能按键与数字按键

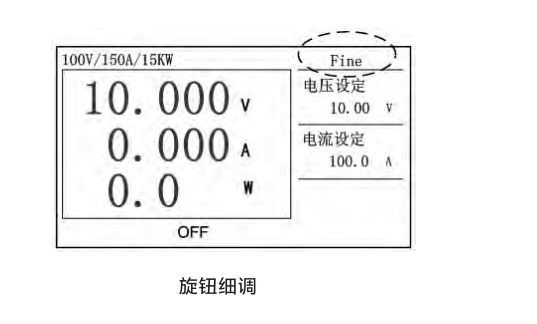

  4、电压设置旋钮与电流设置旋钮





  1、复合应用信号端口(选)

  2、电源输出端口

  3、远近端拨动开关

  4、电压远端采样端口

  5、GPIB通讯接口(选)

  6、RS232通讯接口

  7、LAN通讯接口

  8、三相电输入接口

  ● 恒压功能和恒流功能:

  FTG电源具有恒电压输出与恒电流输出两种功能模式,用户可设置输出电压与输出电流。电源工作时,首先以恒电压模式输出;当负载吸收电流超过输出电流设定值, 电源自动切换至恒电流模式。

  FTG提供有输出模式指示IO, 用户可通过此数字端口获取电源当前的输出模式。

  ● 吸收控制:

  FTG系列电源设计了输出能量吸收电路。电源正常工作时该电路不起作用, 当输出关闭时将输出电容上的电压快速吸收。一方面可消除安全隐患满足安规要求, 另一方面针对电机用户可抑制制动反向电压从而保护电机电路和电源。

  ● 外部控制:

  可通过外部电平信号控制电源输出开启与关闭。有两种控制方式: 电平翻转和脉冲翻转。

  ● 恒功率功能:

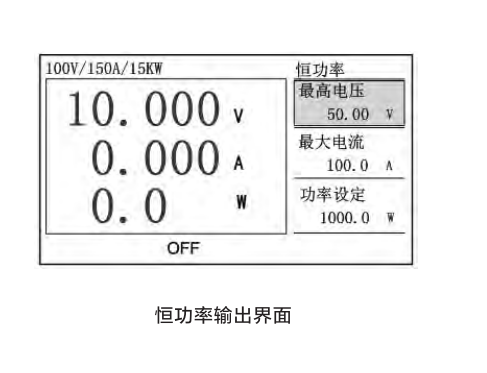

  FTG系列电源具有恒功率输出功能,该功能允许用户设置功率输出值、最高输出电压和最高输出电流。恒功率输出开启后,电源不断调整输出电压与输出电流,使得输出功率维持在设定值。用户还可调整响应速度,以适应不同速率的各类负载。





  ● 测量功能:

  FTG系列内置16bits高精度A/D转换器,可达电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上, 除此之外,FTG额外提供电压与电流监视输出功能,用户可借由监视输出端子通过示波器监控电压电流的输出波形。

  ● 模拟量编程:

  FTG系列具有电压编程与电流编程两个模拟输入端口,可分别控制输出电压与输出电流。模拟量编程信号可选择0~5V或0~10V直流电压信号。编程信号对应于0~满量程的输出电压与输出电流。

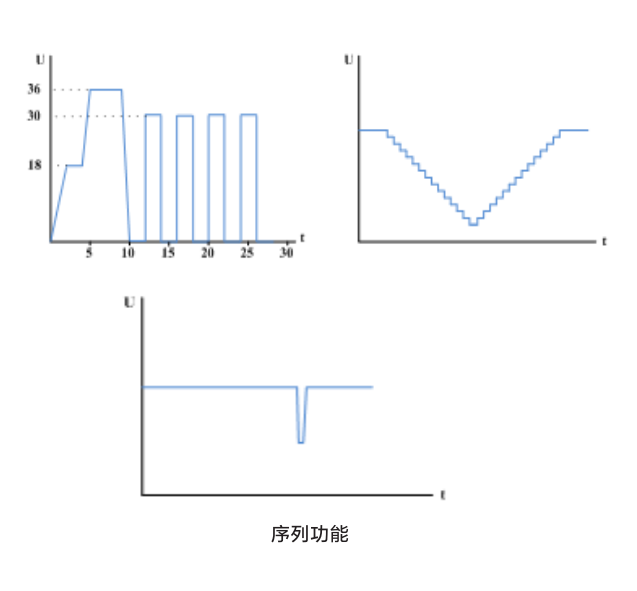

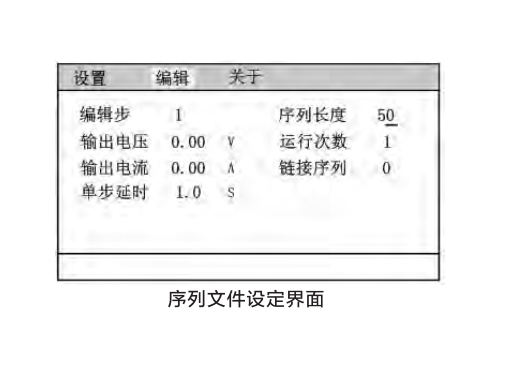

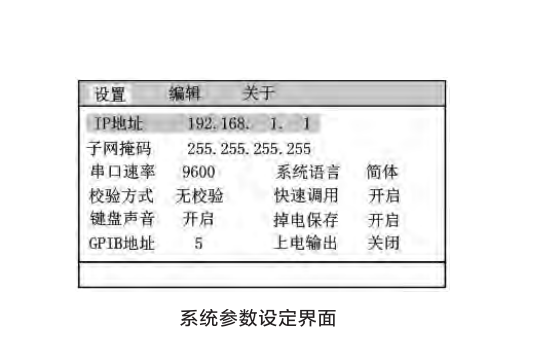

  ● 序列功能:

  FTG系列电源具有序列输出功能。用户可根据实际需要编辑复杂电压电流波形, 是飞机设备测试、车载设备测试和其它会产生电压中断的设备测试之理想选择。

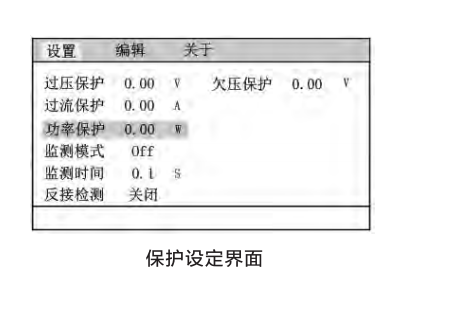

  ● 保护功能:

  FTG系列电源提供全方位的保护功能以保护电源自身和被测设备, 包 括 : 过 压 保 护 ( OVP) , 过 流 保 护 ( OCP) , 过 功 率 保 护

  (OPP),过温保护(OTP),ALTER保护,LVP欠压保护,防误操作,掉电保存,开机自检等等。

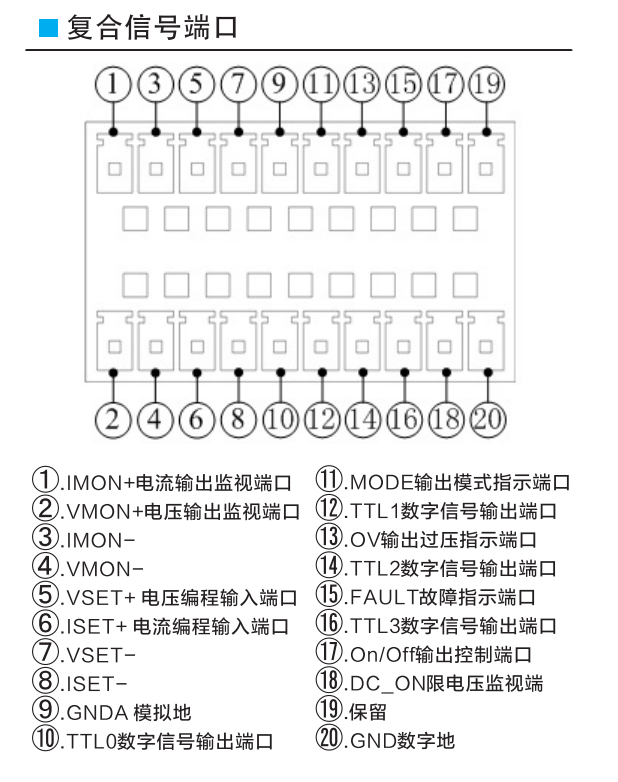

  复合信号端口(选):





  1、IMON+电流输出监视端口

  2、VMON+电压输出监视端口

  3、IMON-

  4、VMON-

  5、VSET+ 电压编程输入端口

  6、ISET+ 电流编程输入端口

  7、VSET-

  8、ISET-

  9、GNDA 模拟地

  10、TTL0数字信号输出端口

  11、MODE输出模式指示端口

  12、TTL1数字信号输出端口

  13、Ov输出过压指示端口

  14、TTL2数字信号输出端口

  15、FAULT故障指示端口

  16、TTL3数字信号输出端口

  17、On/Off输出控制端口

  18、DC_ON限电压监视端

  19、保留

  20、GND数字地

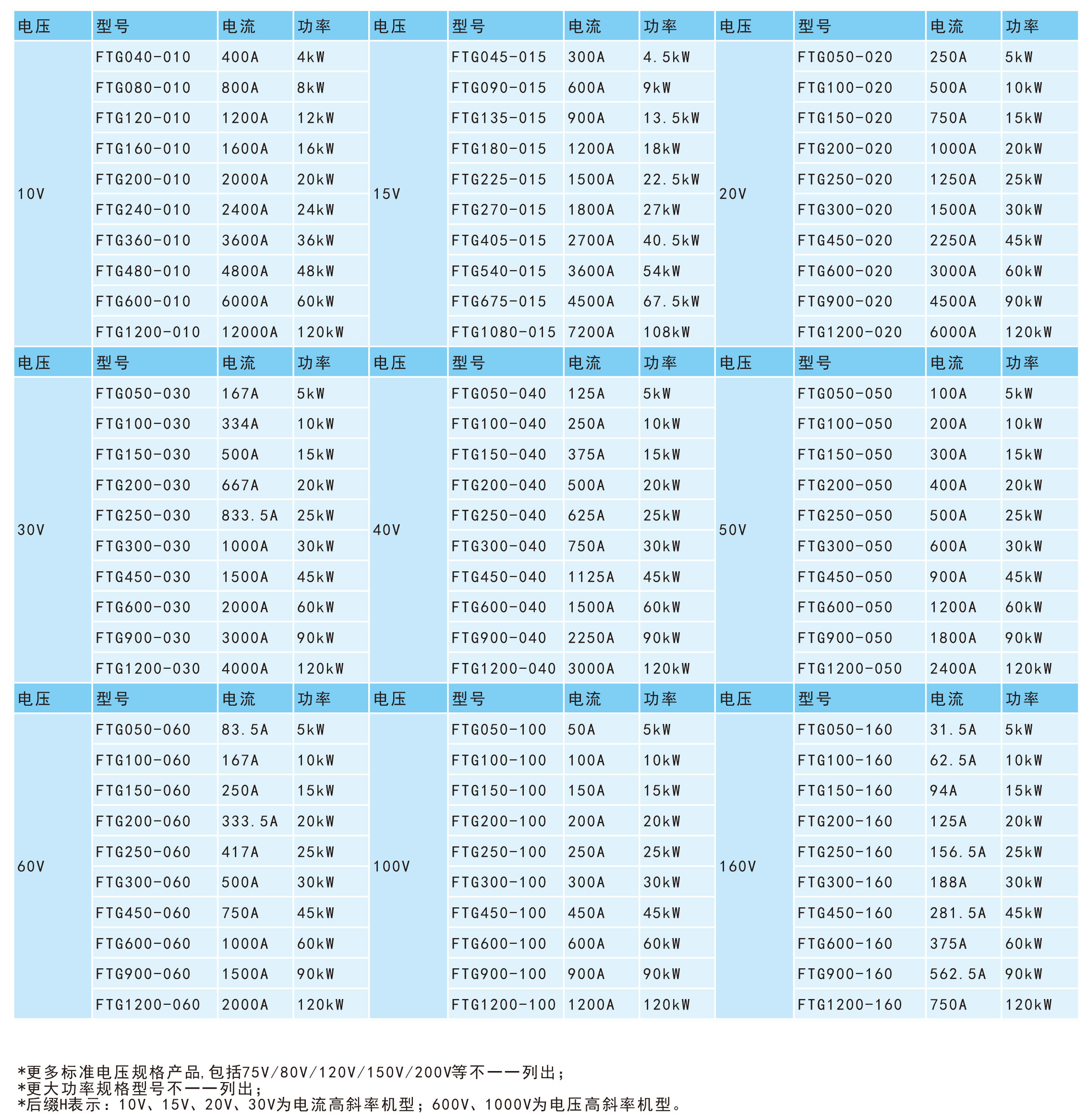

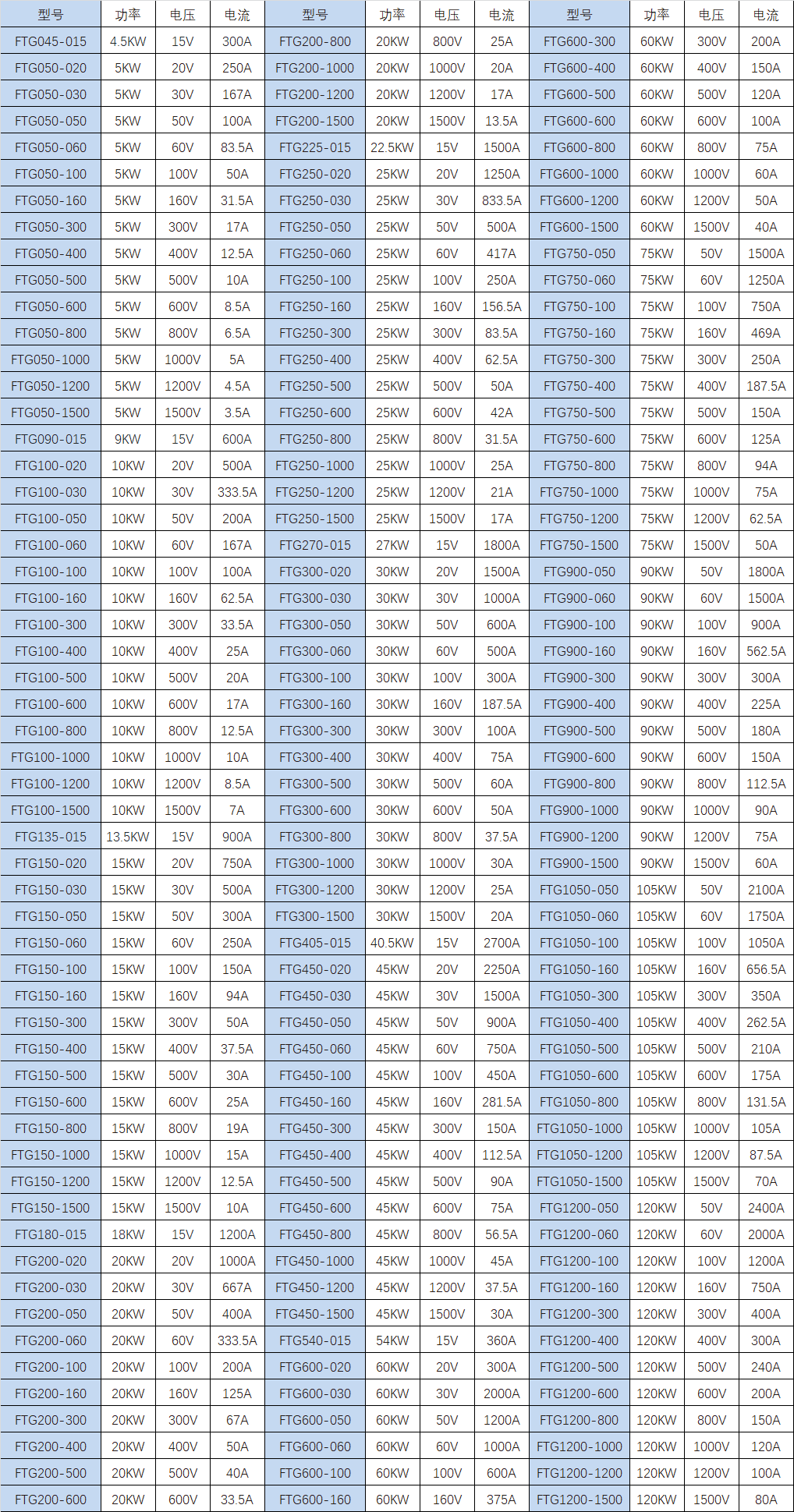

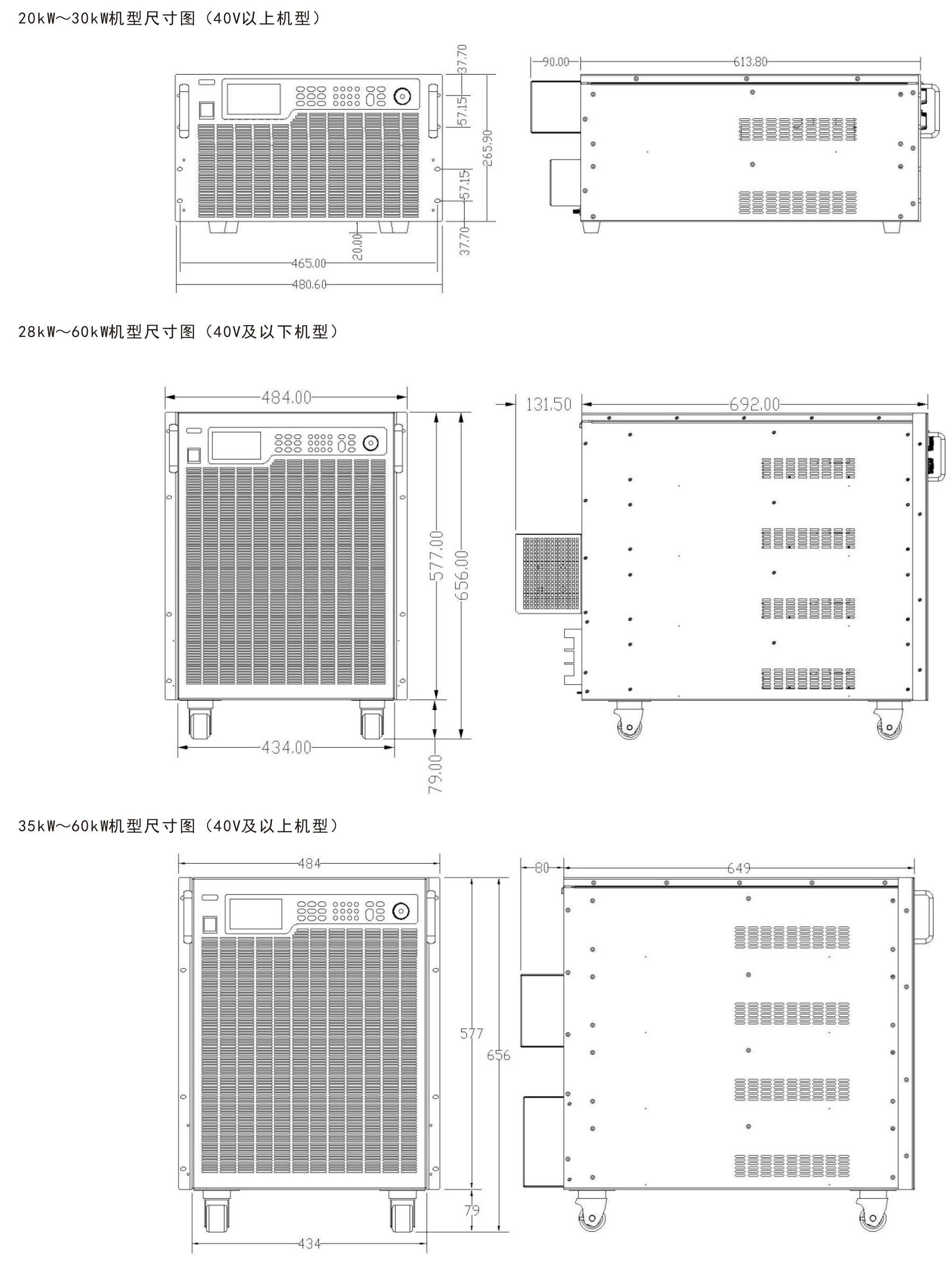

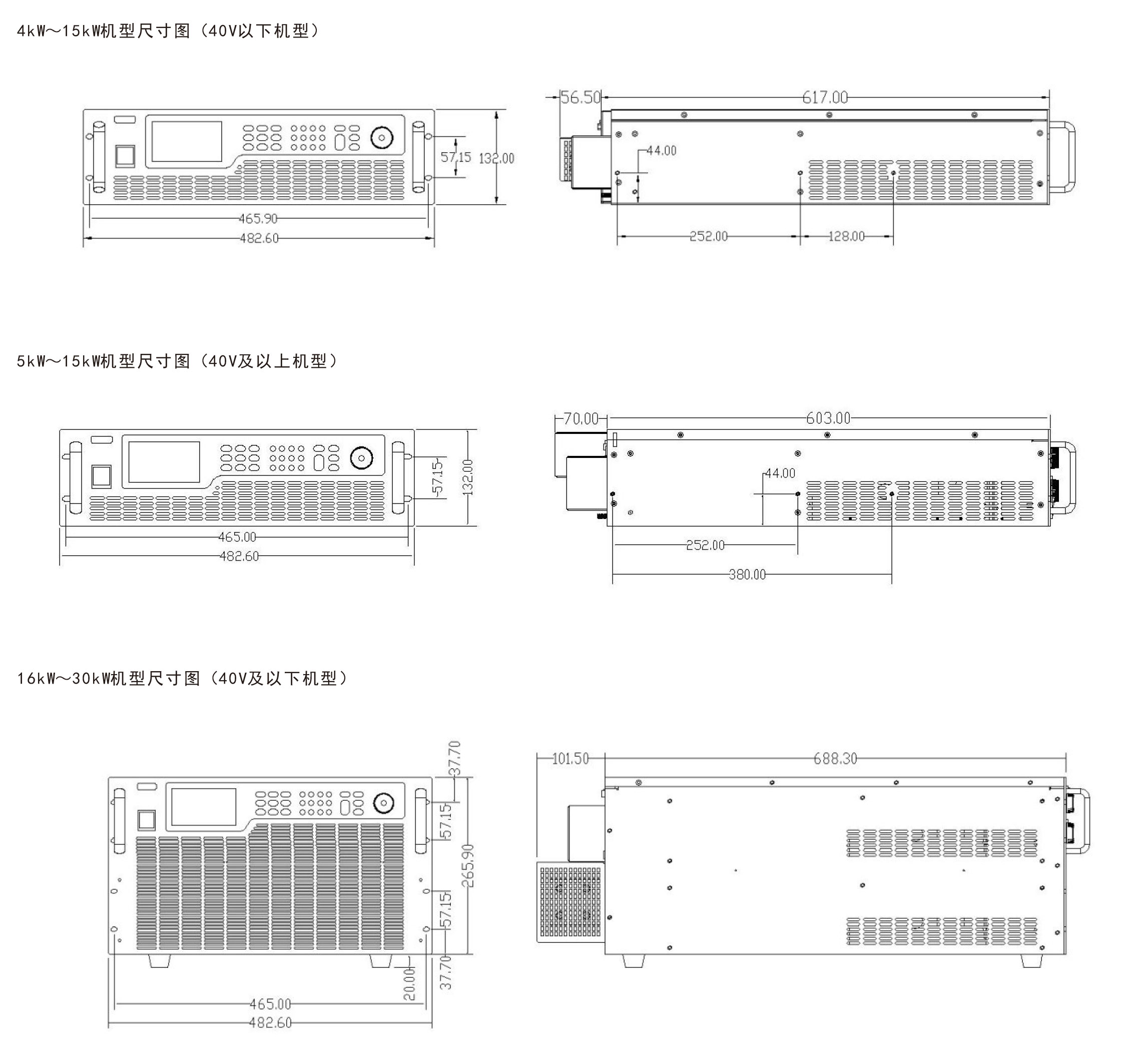

费思FTG组合式超大功率可编程直流电源型号规格表-宇捷弘业

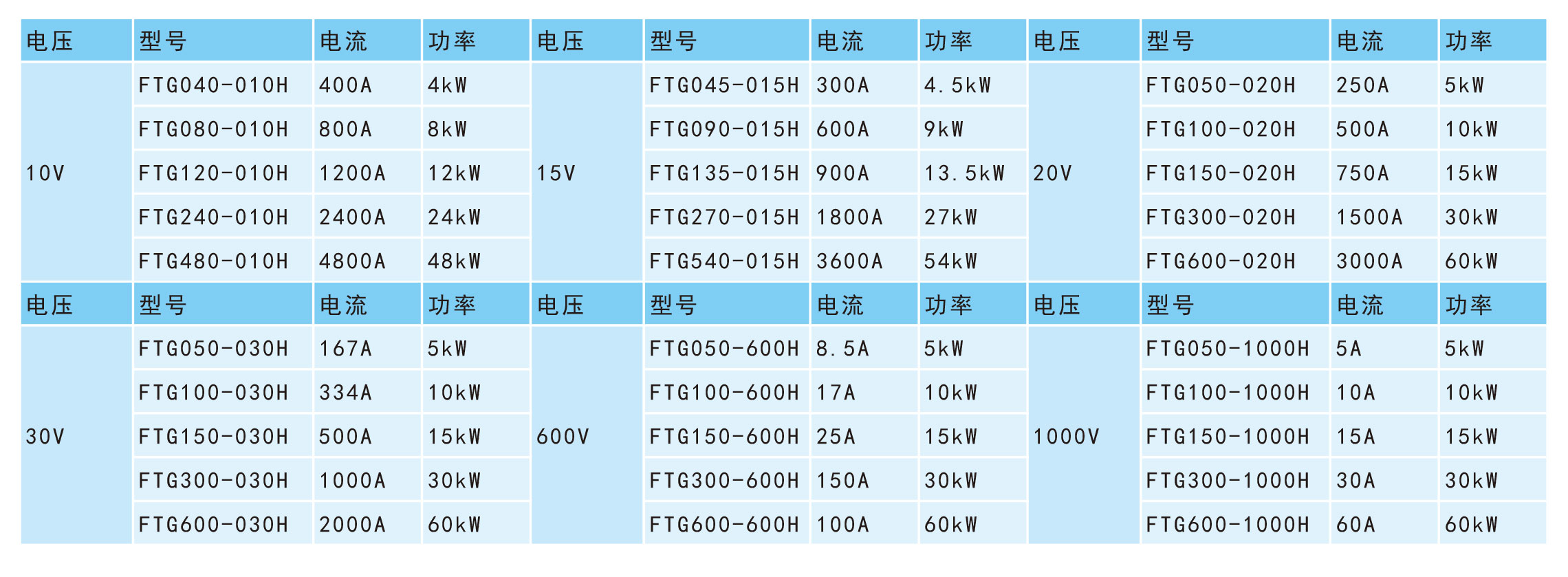

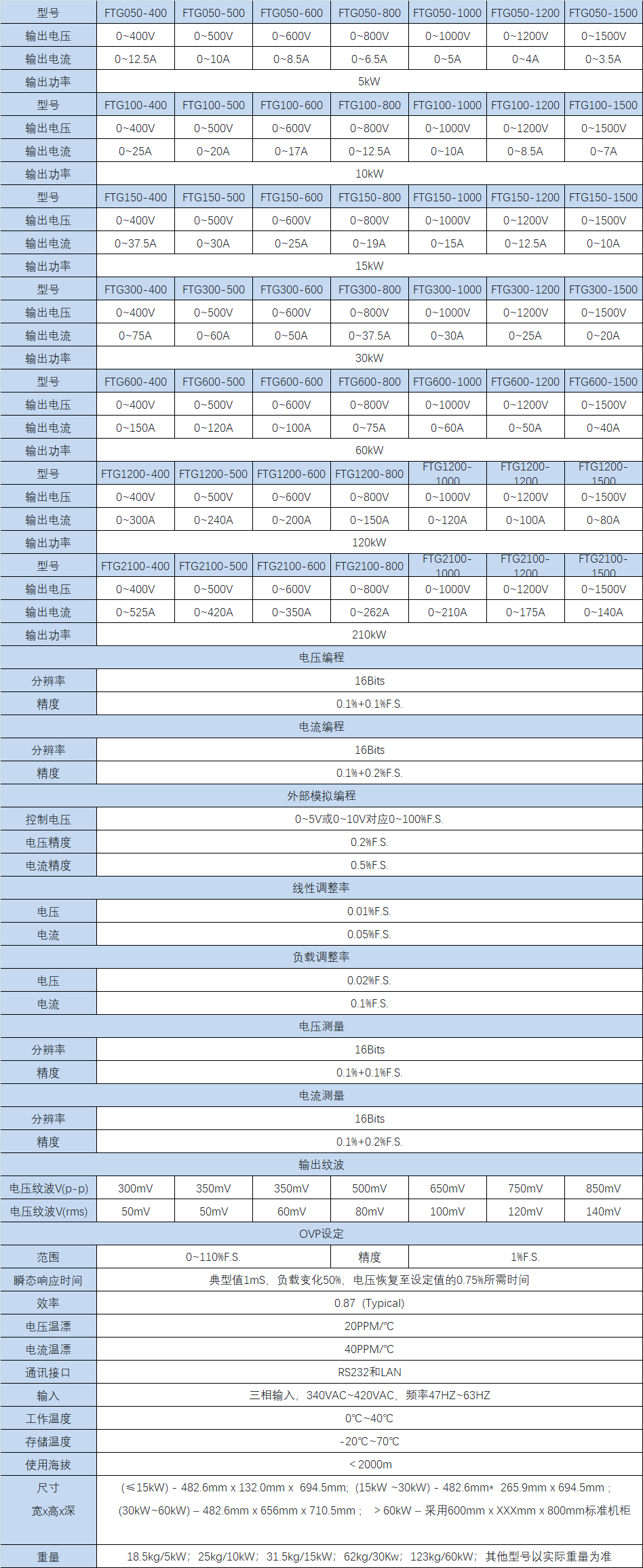

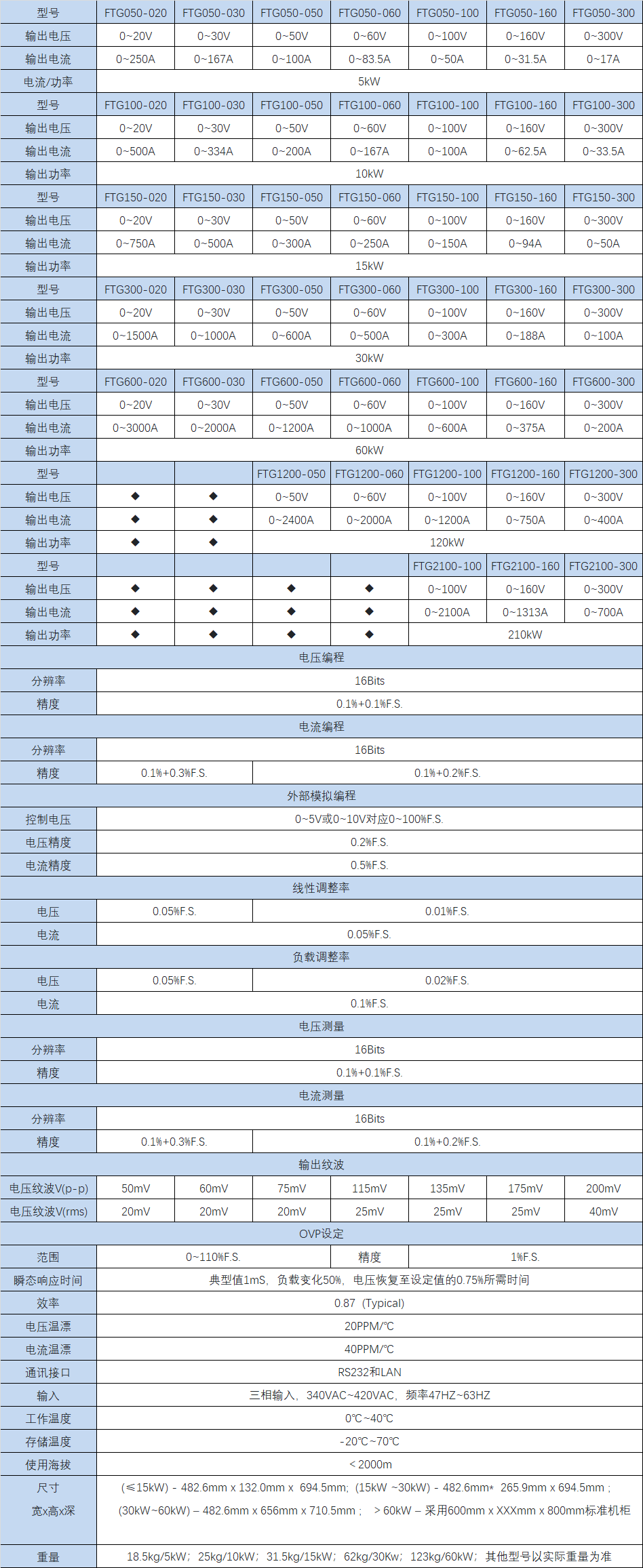

费思FTG组合式超大功率可编程直流电源型号参数表1-宇捷弘业

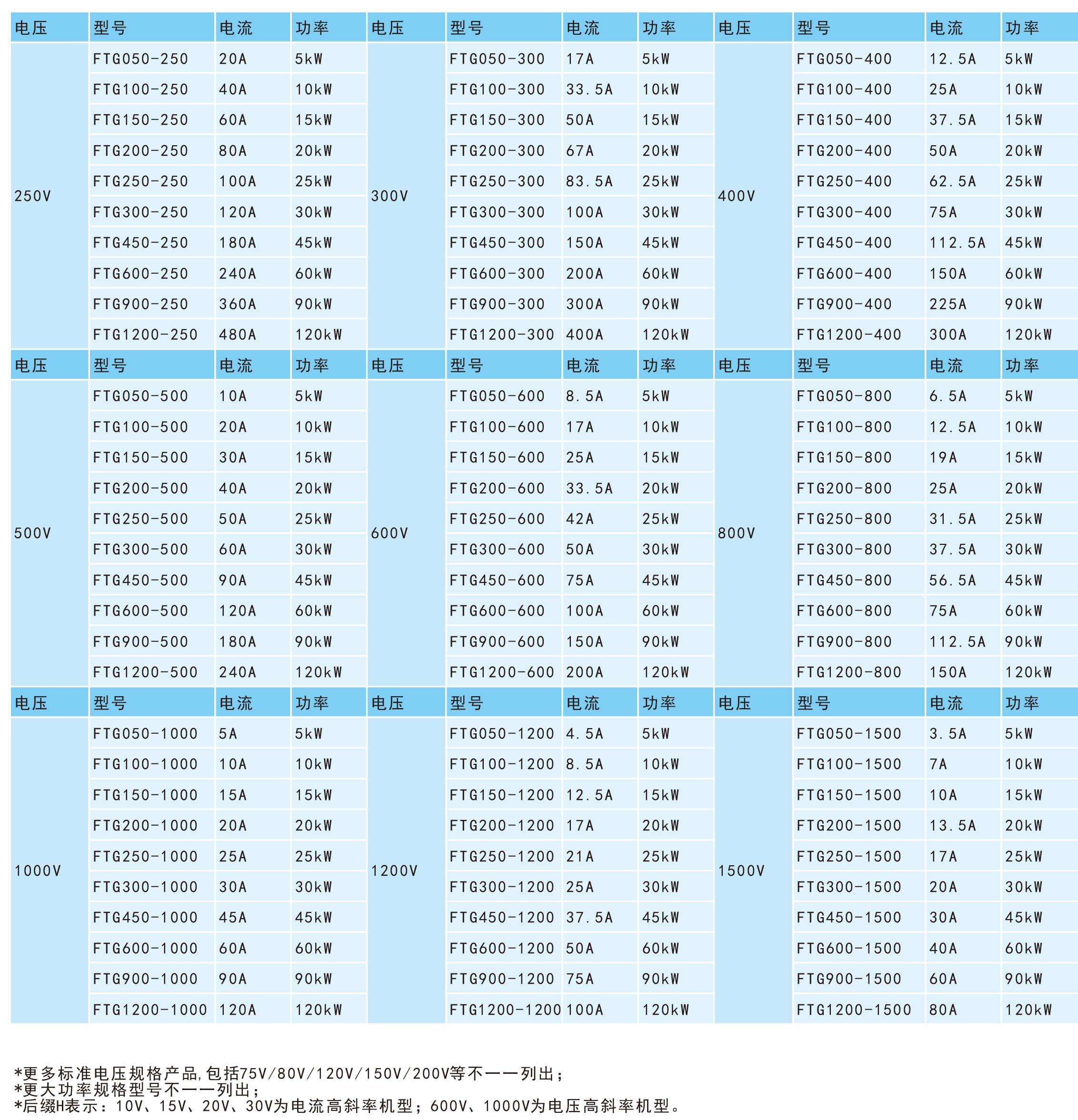

费思FTG组合式超大功率可编程直流电源型号参数表2-宇捷弘业




FT7130:GPIB接口
FTG复合信号端口(加后缀F)
电池电机类负载倒灌电流保护选件(加后缀D,适用于160V以上规格)

费思Faith典型合作客户
