费思Faith超大功率电子负载FT68200A/E/AL系列宇捷弘业
费思Faith超大功率电子负载FT68200A/E/AL系列宇捷弘业
费思Faith超大功率电子负载FT68200A/E/AL系列宇捷弘业

费思600kW超大功率电子负载FT68200A/E/AL系列

品牌
费思Faith

型号
FT68200A/E/AL系列

■ 单机功率：4kW~60kW，通过主/从并联，最大功率可扩展至600kW

■ 功率密度：6kW/3U

■ 电压范围：150V、600V、1200V

■ 电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V)

欢迎垂询：137 5117 6688（微信同号）或QQ138235948

分享到：
FT68200A/E/AL系列
一、超大功率电子负载FT68200A/E/AL系列概述

　　FT68200A/AL/E系列大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。

　　FT68200A/AL/E系列有150V、600V、1200V三种电压范围，单机功率范围从4kW至60kW，单一台电流最大达2400A。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍以上，能有效降低测试成本。

　　FT68200A/AL/E具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus通讯协议，为系统集成应用提供了极大便利。

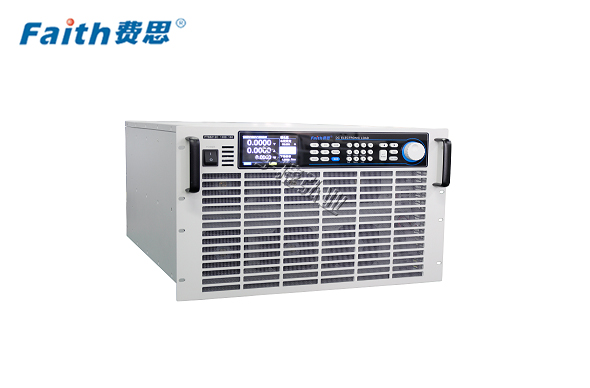

超大功率电子负载FT68200AE产品图



二、超大功率电子负载FT68200A/E/AL系列特点

　　◆ 单机功率：4kW~60kW，通过主/从并联，最大功率可扩展至600kW

　　◆ 功率密度：6kW/3U

　　◆ 电压范围：150V、600V、1200V

　　◆ 电流范围：100A/kW(150V) / 70A/kW(600V) / 40A/kW(1200V)

　　◆ 电压精度：高精度(0.025%+0.025%F.S.)

　　◆ 电流精度：高精度(0.05%+0.05%F.S.)

　　◆ 多种工作模式：CC、CV、CR、CP、CRD、 CPD、CV+CC、CR+CC、CP+CC等操作模式

　　◆ 编程速度50KHz，采样速度500KHz

　　◆ 30KHz动态扫描(扫频SWEEP)功能

　　◆ 远程数据传输率可达1KHz，能极大提高通讯接口数据获取能力

　　◆ 瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍

　　◆ OCP、OPP、LED模拟、负载效应、电池内阻(ESR)、电池放电等多种测试功能

　　◆ 时间测量，(Vpk+/-)测量功能

　　◆ 自动测试功能，序列功能

　　◆ 全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等

　　◆ 外部模拟编程输入与电流监视输出，且具备高压隔离能力

　　◆ TFT彩色液晶显示屏，中英文菜单界面

　　◆ 配备多种通信接口：RS232、RS485、LAN、 USB，(GPIB、CAN选配)

　　◆ 支持SCPI与ModBus通讯协议

三、超大功率电子负载FT68200A/E/AL系列应用领域

　　◆ 动力电池、铅酸电池、燃料电池的放电测试

　　◆ BMS与电池保护装置测试

　　◆ 直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试

　　◆ 大功率开关电源、UPS电源、通信电源、服务器电源的测试

　　◆ 太阳能电池阵列、工业电机的虚拟负载测试

四、超大功率电子负载FT68200A/E/AL系列功能

　　超高功率密度

　　FT68200A/E/AL系列采用高功率密度设计，体积仅为传统电子负载的一半，重量比传统负载少三分之一，大大减少了空间的占用。

超大功率电子负载FT68200AE高功率密度

　　多种工作模式

　　FT68200A/E/AL系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

费思FT68200系列超大功率电子负载多种工作模式宇捷弘业

　　30kHz动态扫频，Vpk+/-捕获

　　FT68200A/E/AL系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

费思FT68200系列超大功率电子负载动态扫频宇捷弘业

　　1kHz数据传输

　　FT68200A/E/AL系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。

费思FT68200系列超大功率电子负载1kHz数据传输宇捷弘业

　　瞬时过功率加载功能

　　FT68200A/E/AL系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。

　　时间测量

　　FT68200A/E/AL系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

费思FT68200系列超大功率电子负载时间测量宇捷弘业

　　电池测试

　　FT68200A/E/AL系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。

　　FT68200A/E/AL系列通过直流放电法(DCR)进行电池内阻和容量测试。

费思FT68200系列超大功率电子负载电池测试宇捷弘业

　　序列功能

　　FT68200A/E/AL系列电子负载提供了序列测试功能，最多可编辑50个测试文件，每个100步。在CC、CV、CR、CP模式下能模拟更复杂的时序变化，并同时支持文件链接等序列编辑功能。单步的时间范围为：0.1ms～99999s。



费思FT68200系列超大功率电子负载序列功能宇捷弘业

　　正弦波动态带载

　　FT68200A/E/AL系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

　　级联

　　FT68200A/E/AL系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

　　多接口与多协议

　　FT68200A/E/AL系列配备多种通讯接口， 同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

　　外部模拟编程

　　FT68200A/E/AL系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

　　电脑图形化操作软件

　　FT68200A/E/AL系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

五、超大功率电子负载FT68200A/E/AL系列尺寸图

超大功率电子负载FT68200AE尺寸图



超大功率电子负载FT68200A/E/AL系列功能规格参数

费思电子负载FT68200AE参数1超大功率电子负载FT68200AE规格参数



超大功率电子负载FT68200A/E/AL系列功能选购信息

名称 型号或规格 说明
电脑图形化操作软件 FT68201A/E   FaithLoad FT68200A/E用上位机软件
交流负载整流器选件 MD220-50 80～260Vac/50A，单相输入
交流负载整流器选件 MD220-100 80～260Vac/100A，单相输入
交流负载整流器选件 MD380-100 190～450Vac/100A，三相输入
交流负载整流器选件 MD220-200 190～450Vac/200A，三相输入
GPIB接口 FT68201B
CAN接口 FT68201C
直流测试线（不逐一列出，请咨询客服人员） 电缆截面积mm2 参考载流量A 纯铜阻燃软电缆，O型端子，红黑标识
16～150 50～500
超大功率电子负载FT68200AE选件1超大功率电子负载FT68200AE选件2



超大功率电子负载FT68200A/E/AL系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）

FT68200A系列

◆FT68204A-150-400：150V/4kW

◆FT68206A-150-600：150V/6kW

◆FT68208A-150-800：150V/8kW

◆FT68210A-150-1000：150V/10kW

◆FT68212A-150-1200：150V/12kW

◆FT68218A-150-1800：150V/18kW

◆FT68224A-150-2400：150V/24kW

◆FT68230A-150-2400：150V/30kW

◆FT68236A-150-2400：150V/36kW

◆FT68242A-150-2400：150V/42kW

◆FT68248A-150-2400：150V/48kW

◆FT68254A-150-2400：150V/54kW

◆FT68260A-150-2400：150V/60kW

◆FT68204A-600-280：600V/4kW

◆FT68206A-600-420：600V/6kW

◆FT68208A-600-560：600V/8kW

◆FT68210A-600-700：600V/10kW

◆FT68212A-600-840：600V/12kW

◆FT68218A-600-1260：600V/18kW

◆FT68224A-600-1680：600V/24kW

◆FT68230A-600-2100：600V/30kW

◆FT68236A-600-2400：600V/36kW

◆FT68242A-600-2400：600V/42kW

◆FT68248A-600-2400：600V/48kW

◆FT68254A-600-2400：600V/54kW

◆FT68260A-600-2400：600V/60kW

◆FT68204A-1200-160：1200V/4kW

◆FT68206A-1200-240：1200V/6kW

◆FT68208A-1200-320：1200V/8kW

◆FT68210A-1200-400：1200V/10kW

◆FT68212A-1200-480：1200V/12kW

◆FT68218A-1200-720：1200V/18kW

◆FT68224A-1200-960：1200V/24kW

◆FT68230A-1200-1200：1200V/30kW

◆FT68236A-1200-1440：1200V/36kW

◆FT68242A-1200-1680：1200V/42kW

◆FT68248A-1200-1920：1200V/48kW

◆FT68254A-1200-2160：1200V/54kW

◆FT68260A-1200-2400：1200V/60kW

FT68200E系列

◆FT68204E-150-400：150V/4kW

◆FT68206E-150-600：150V/6kW

◆FT68208E-150-800：150V/8kW

◆FT68210E-150-1000：150V/10kW

◆FT68212E-150-1200：150V/12kW

◆FT68218E-150-1800：150V/18kW

◆FT68224E-150-2400：150V/24kW

◆FT68230E-150-2400：150V/30kW

◆FT68236E-150-2400：150V/36kW

◆FT68242E-150-2400：150V/42kW

◆FT68248E-150-2400：150V/48kW

◆FT68254E-150-2400：150V/54kW

◆FT68260E-150-2400：150V/60kW

◆FT68204E-600-280：600V/4kW

◆FT68206E-600-420：600V/6kW

◆FT68208E-600-560：600V/8kW

◆FT68210E-600-700：600V/10kW

◆FT68212E-600-840：600V/12kW

◆FT68218E-600-1260：600V/18kW

◆FT68224E-600-1680：600V/24kW

◆FT68230E-600-2100：600V/30kW

◆FT68236E-600-2400：600V/36kW

◆FT68242E-600-2400：600V/42kW

◆FT68248E-600-2400：600V/48kW

◆FT68254E-600-2400：600V/54kW

◆FT68260E-600-2400：600V/60kW

◆FT68204E-1200-160：1200V/4kW

◆FT68206E-1200-240：1200V/6kW

◆FT68208E-1200-320：1200V/8kW

◆FT68210E-1200-400：1200V/10kW

◆FT68212E-1200-480：1200V/12kW

◆FT68218E-1200-720：1200V/18kW

◆FT68224E-1200-960：1200V/24kW

◆FT68230E-1200-1200：1200V/30kW

◆FT68236E-1200-1440：1200V/36kW

◆FT68242E-1200-1680：1200V/42kW

◆FT68248E-1200-1920：1200V/48kW

◆FT68254E-1200-2160：1200V/54kW

◆FT68260E-1200-2400：1200V/60kW

FT68200AL系列

◆FT68204AL-150-240：150V/4kW

◆FT68206AL-150-360：150V/6kW

◆FT68208AL-150-480：150V/8kW

◆FT68210AL-150-600：150V/10kW

◆FT68212AL-150-720：150V/12kW

◆FT68218AL-150-1080：150V/18kW

◆FT68224AL-150-1440：150V/24kW

◆FT68230AL-150-1800：150V/30kW

◆FT68236AL-150-2160：150V/36kW

◆FT68204AL-600-160：600V/4kW

◆FT68206AL-600-240：600V/6kW

◆FT68208AL-600-320：600V/8kW

◆FT68210AL-600-400：600V/10kW

◆FT68212AL-600-480：600V/12kW

◆FT68218AL-600-720：600V/18kW

◆FT68224AL-600-960：600V/24kW

◆FT68230AL-600-1200：600V/30kW

◆FT68236AL-600-1440：600V/36kW

◆FT68242AL-600-1680：600V/42kW

◆FT68248AL-600-1920：600V/48kW

◆FT68254AL-600-2160：600V/54kW

◆FT68204AL-1200-120：1200V/4kW

◆FT68206AL-1200-180：1200V/6kW

◆FT68208AL-1200-240：1200V/8kW

◆FT68210AL-1200-300：1200V/10kW

◆FT68212AL-1200-360：1200V/12kW

◆FT68218AL-1200-540：1200V/18kW

◆FT68224AL-1200-720：1200V/24kW

◆FT68230AL-1200-900：1200V/30kW

◆FT68236AL-1200-1080：1200V/36kW

◆FT68242AL-1200-1260：1200V/42kW

◆FT68248AL-1200-1440：1200V/48kW

◆FT68254AL-1200-1620：1200V/54kW

◆FT68260AL-1200-1800：1200V/60kW

费思典型合作客户

超大功率电子负载FT68200A/E/AL系列应用领域

　　◆ 动力电池、铅酸电池、燃料电池的放电测试

　　◆ BMS与电池保护装置测试

　　◆ 直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试

　　◆ 大功率开关电源、UPS电源、通信电源、服务器电源的测试

　　◆ 太阳能电池阵列、工业电机的虚拟负载测试
