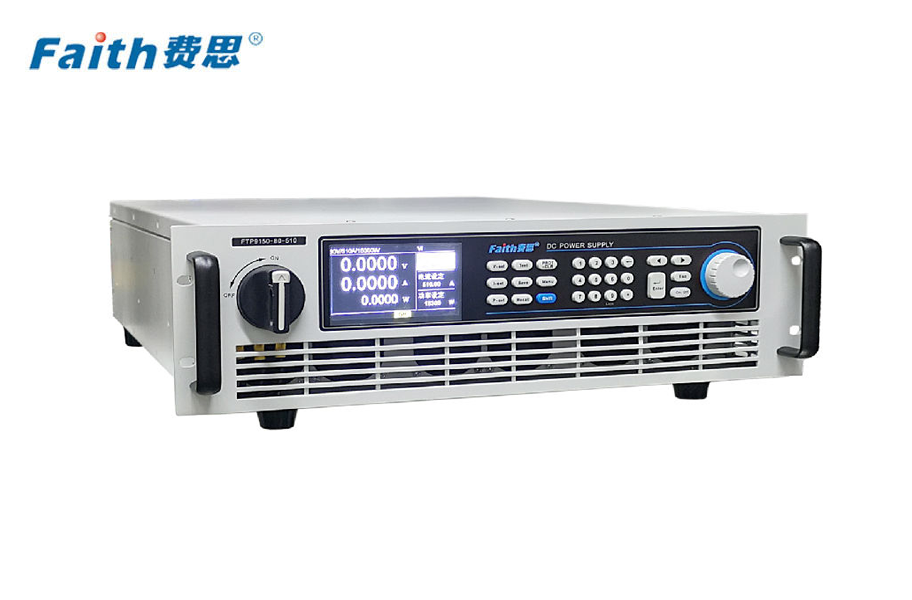

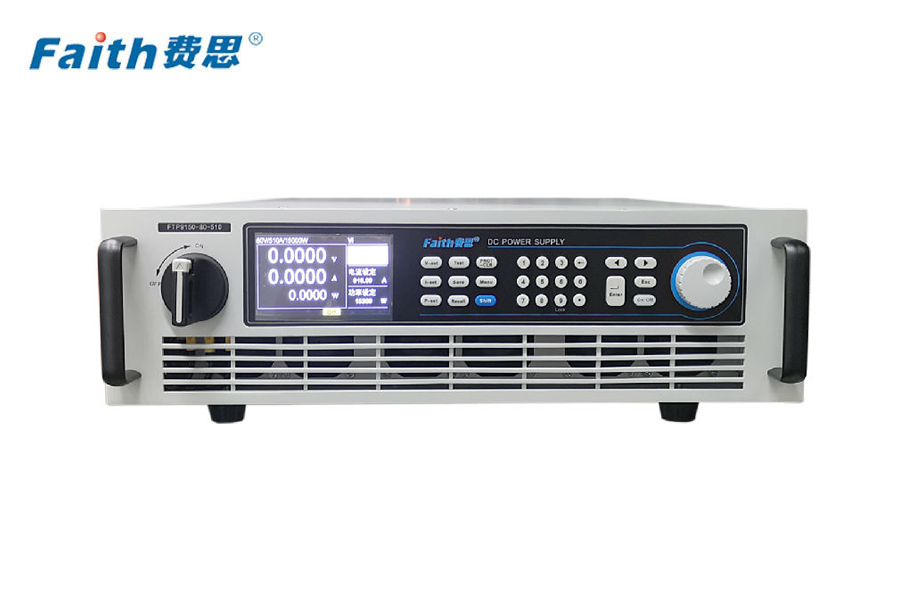

宽范围大功率可编程直流电源FTP9000系列

品牌
费思Faith

型号
FTP9000系列

◆ 电压:0~2250V

◆ 电流:0~6120A

◆ 功率:5~180kW

◆ 高功率密度、高功率因数、高效率、宽范围输出

◆ 主从并机可达10台,扩展功率可达1.8MW

◆ 光伏电池阵列模拟功能可选

欢迎垂询:137 5117 6688(微信同号) QQ138235948

分享到:

一、宽范围大功率可编程直流电源FTP9000系列概述

  FTP9000系列宽范围大功率可编程直流电源电压范围从80V-2250V,单机最大功率为180kW。

  FTP9000系列宽范围大功率可编程直流电源具有高功率密度、高功率因数、高效率、宽范围输出的特征。其宽电流范围输出及自动恒功率的加持,可大大增加应用覆盖范围。人性化的图文窗口界面, 支持多种语言, 给使用者带来直观的操作体验。

  FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口, 既支持SCPI也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口,为系统集成应用带来极大的应用多样性及便利性。

二、宽范围大功率可编程直流电源FTP9000系列特点

  ◆ 单机范围:电压:0~2250V

                       电流:0~6120A

                       功率:5~180kW

  ◆ 主从并机可达10台,扩展功率可达1.8MW

  ◆ 电压、电流采样率500kHz,分辨率16Bits

  ◆ 恒压、恒流及自动恒功率模式

  ◆ 整机效率高于93%

  ◆ PFC控制功能,功率因数0.99

  ◆ 高功率密度,3U/15kW

  ◆ 线损自动补偿

  ◆ 电压、电流优先功能

  ◆ 电压、电流斜率可设置

  ◆ 电压输出缓升、缓降功能

  ◆ 序列功能可达100步,序列文件支持链接

  ◆ 高压隔离的,数字/模拟复合信号监测控制端口(选配)

  ◆ 具备光伏电池阵列模拟功能(选配)

  ◆ 通信接口标配LAN、USB(串口),选配RS485、CAN或GPIB

  ◆ 提供通讯编程手册、SDK开发包以及演示上位机软件

  ◆ TFT彩色液晶显示屏,中英文菜单界面

  ◆ 过压、过流、过功率、过温、欠压、反接等全方位保护功能

三、宽范围大功率可编程直流电源FTP9000系列应用领域

  ◆ 电力电子实验室的多规格灵活应用

  ◆ 燃料电池、动力电池、铅蓄电池、超级电容测试

  ◆ 车载、机载、舰载电子设备的供电环境仿真

  ◆ 直流充电机、充电桩设计和测试系统集成

  ◆ 服务器电源、U P S、逆变器设计和测试

  ◆ 太阳能、风能、储能领域设计和测试

  ◆ 无人机、激光、传感器领域供电和设计测试

四、宽范围大功率可编程直流电源FTP9000系列主要功能

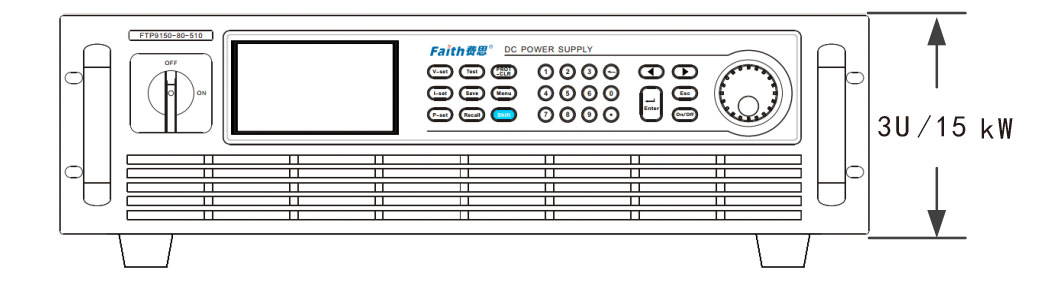

  ● 3U/15kW高功率密度

  FTP9000系列提供了3U/15kW的高功率密度,具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V~2250V,电流510A~20A的组合,适合从设计到产品生产流程的每一个测试验证环节。

宽范围大功率可编程直流电源FTP9000系列高功率密度宇捷弘业

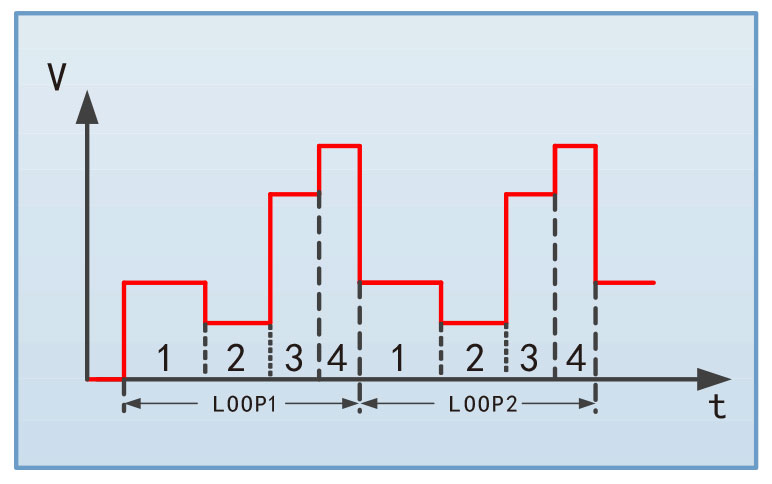

  ● 序列功能

  FTP9000为用户提供可针对供电中断、瞬间跌落,以及模拟其他电压、电流变化的序列编辑功能。FTP9000提供了10个序列文件,每个文件100步,支持循环、链接可方便实现复杂波形输出。

宽范围大功率可编程直流电源FTP9000系列序列功能宇捷弘业

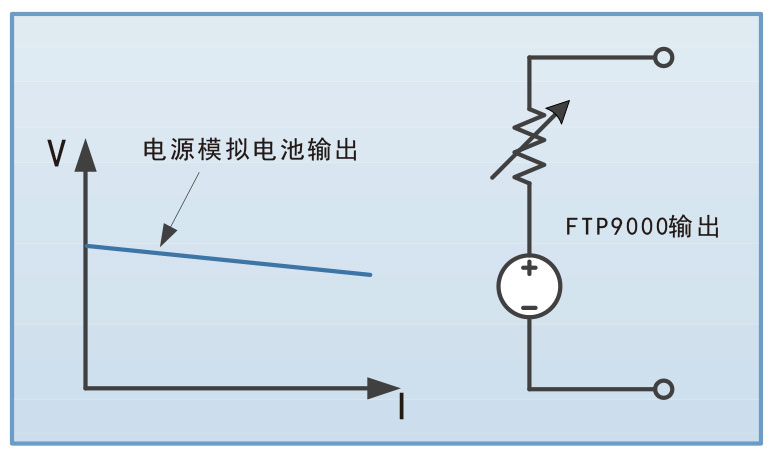

  ● 电池内阻模拟功能

  FTP9000系列电源具备电池内阻模拟输出功能,当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。

宽范围大功率可编程直流电源FTP9000系列电池内阻模拟功能宇捷弘业

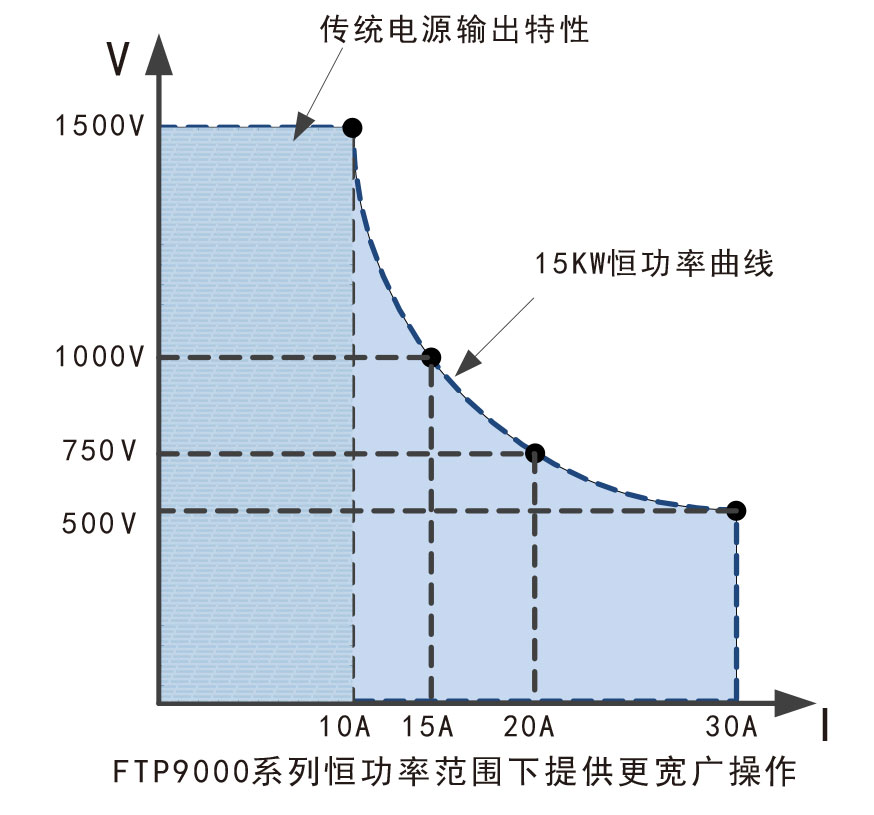

  ● 自动恒功率、宽范围输出

  FTP9000系列电源拥有超过3倍宽范围输出量程,一台电源可覆盖更多应用,为用户节省成本。

 宽范围大功率可编程直流电源FTP9000系列自动恒功率、宽范围输出宇捷弘业

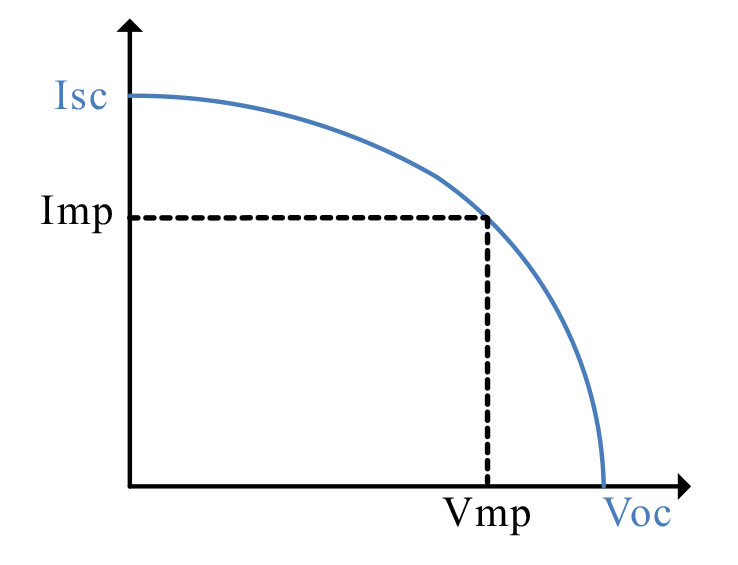

  ● 光伏电池阵列模拟功能(选)

       FTP9000系列内置Sandia与EN50530光伏测试法规,使用者还可以设置光伏电池I-V特性参数(Voc、Isc、Vmp、Imp)。然后开启电源,输出模拟太阳能电池阵列I-V曲线至光伏逆变器以测试其静态MPPT效能。

 宽范围大功率可编程直流电源FTP9000系列光伏电池阵列模拟功能宇捷弘业

  ● 复合信号端口(选)

     F T P 9 0 0 0系列可选配复合信号端口,其具备以下功能:

     ◆ R E A D Y电源工作状态指示

     ◆ 输出模式指示

     ◆ 复合外部控制

     ◆ 电压、电流输出监视

     ◆ 电压、电流、功率编程控制

     ◆ 主、从机通讯等

 宽范围大功率可编程直流电源FTP9000系列复合信号端口宇捷弘业

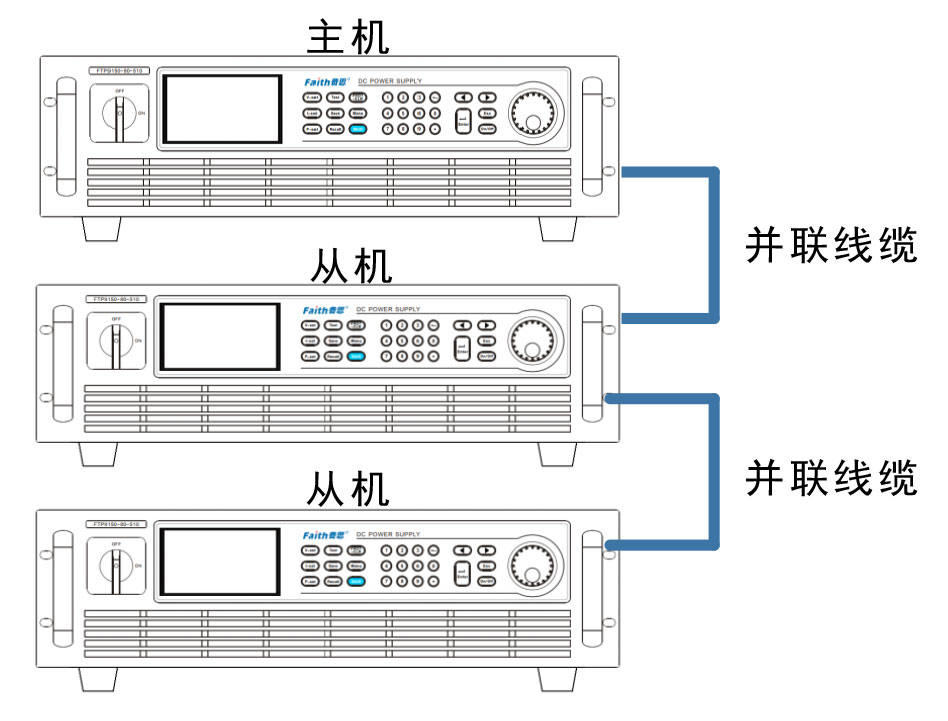

  ● 主从并机功能

  FTP9000系列电源提供了主从并机方式,支持10台同型号的电源进行并机操作,以便用户实现更大功率扩展。并机操作时,从机自动复制主机的设定参数,实现自动均流。

 宽范围大功率可编程直流电源FTP9000系列主从并机功能宇捷弘业

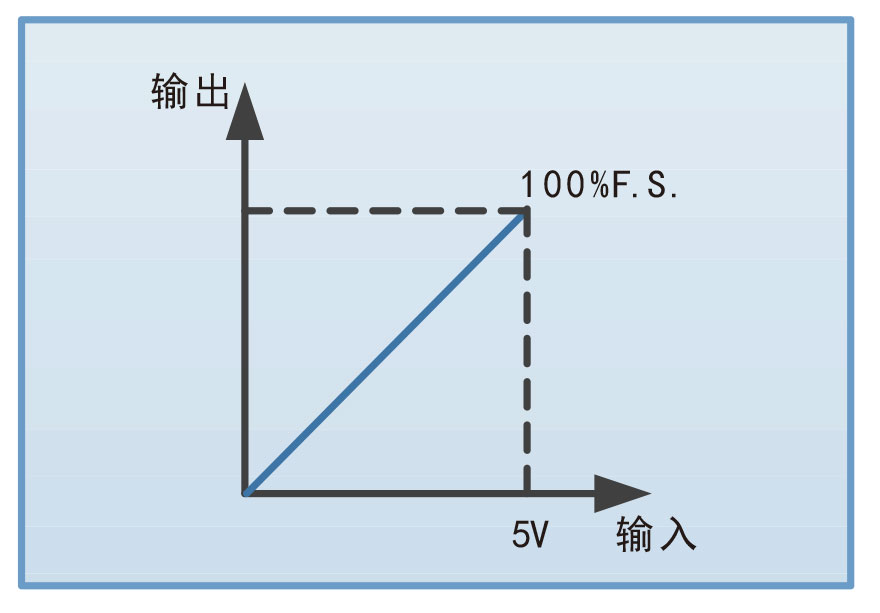

  ● 模拟编程功能

  通过外部0~5V直流电压信号控制电源的输出额定电压、额定电流、额定功率。模拟编程功能控制速率为每秒1000点。

 宽范围大功率可编程直流电源FTP9000系列模拟编程功能宇捷弘业

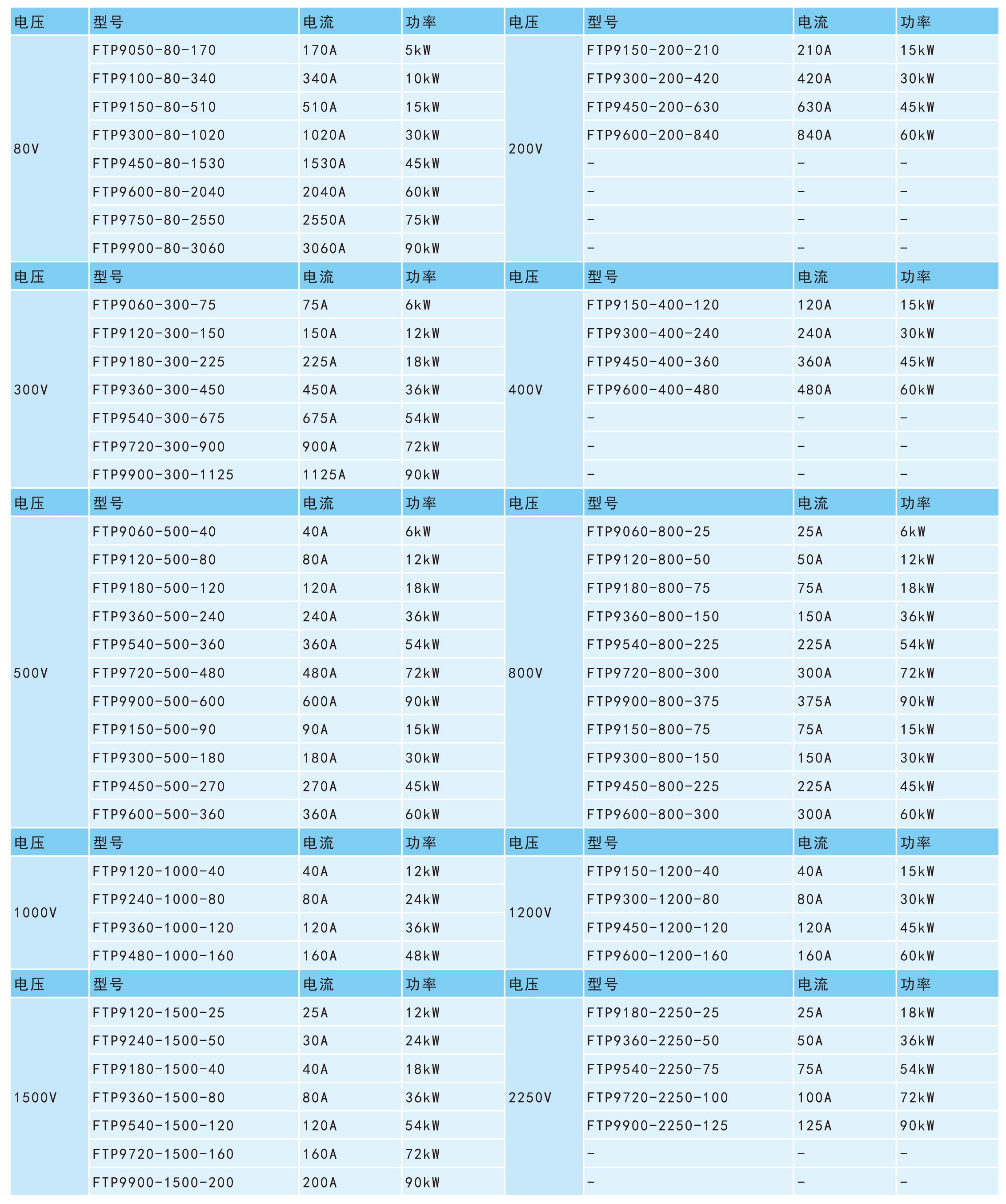

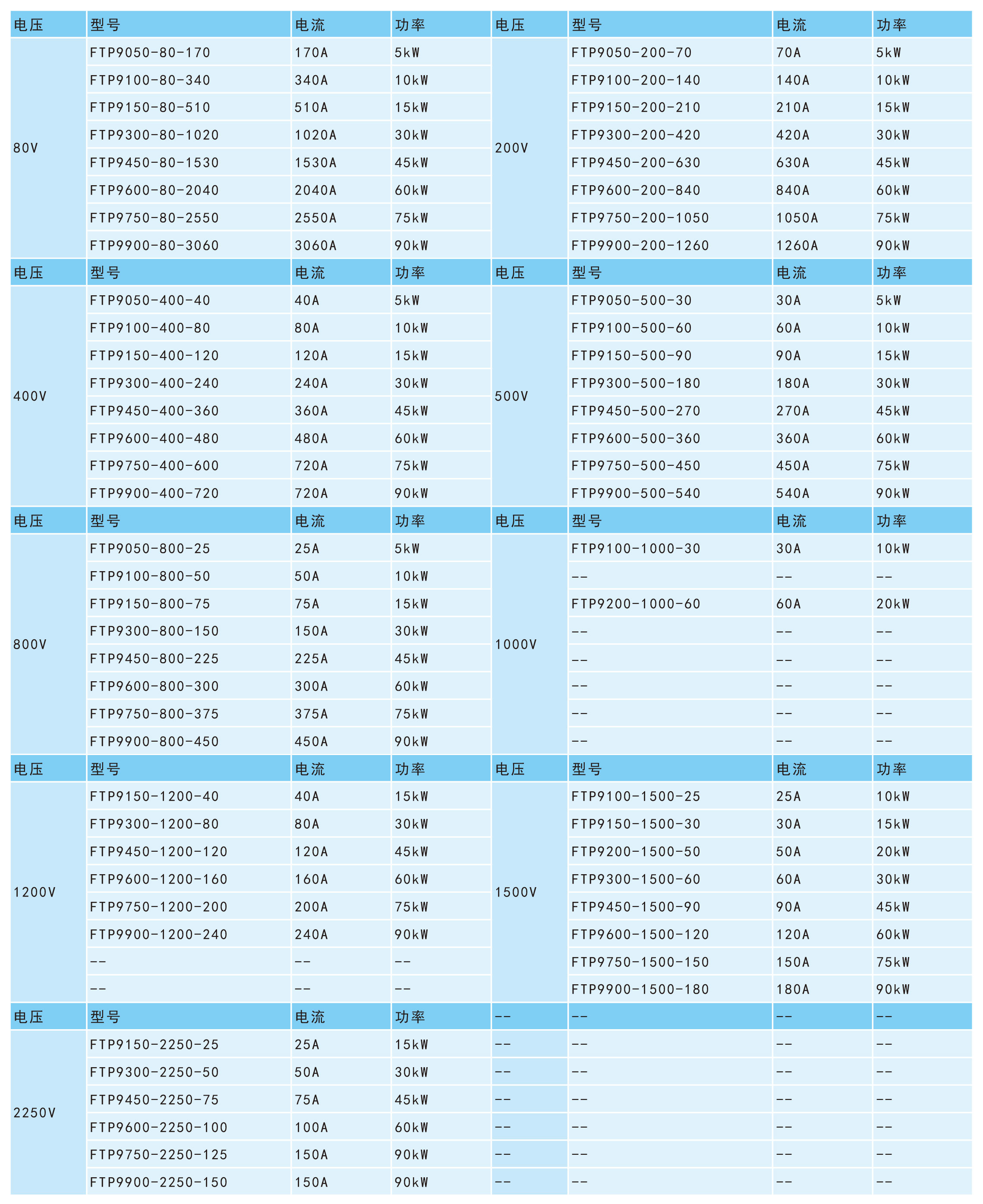

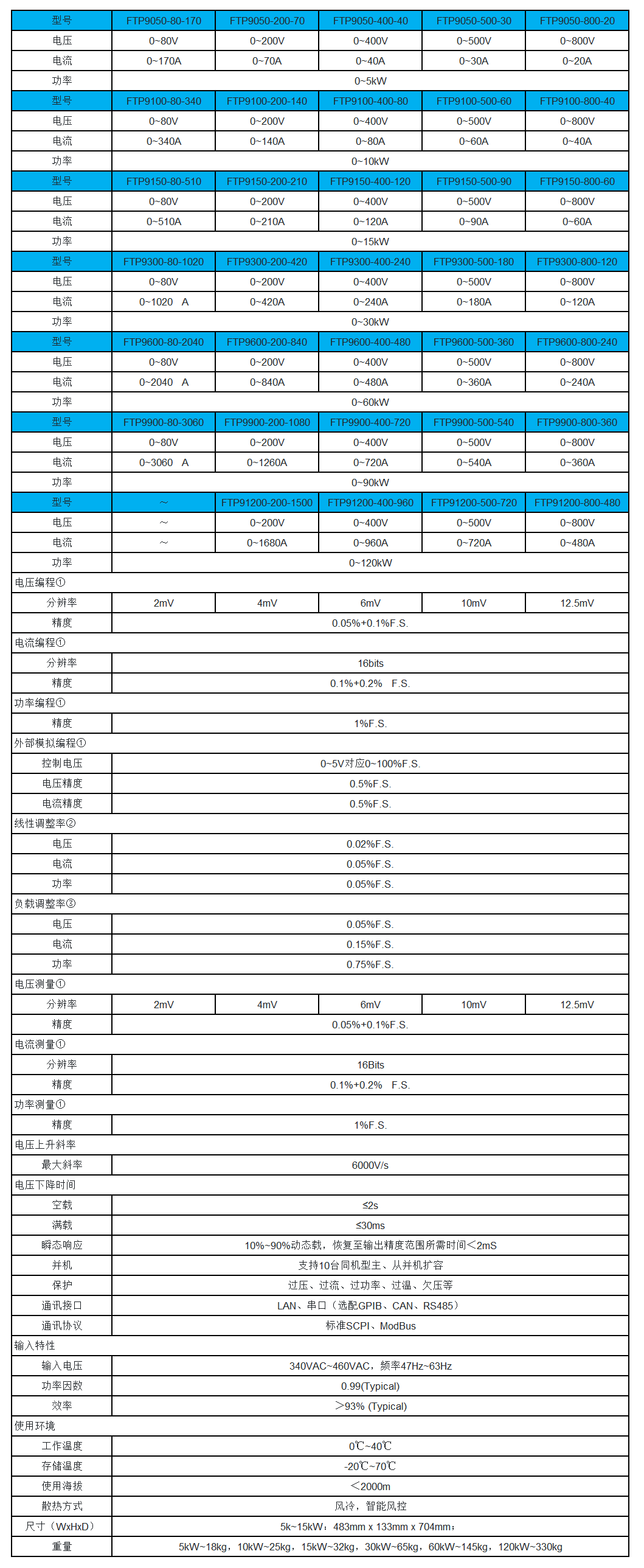

宽范围大功率可编程直流电源FTP9000系列规格参数

宽范围大功率可编程直流电源FTP9000系列规格参数宇捷弘业

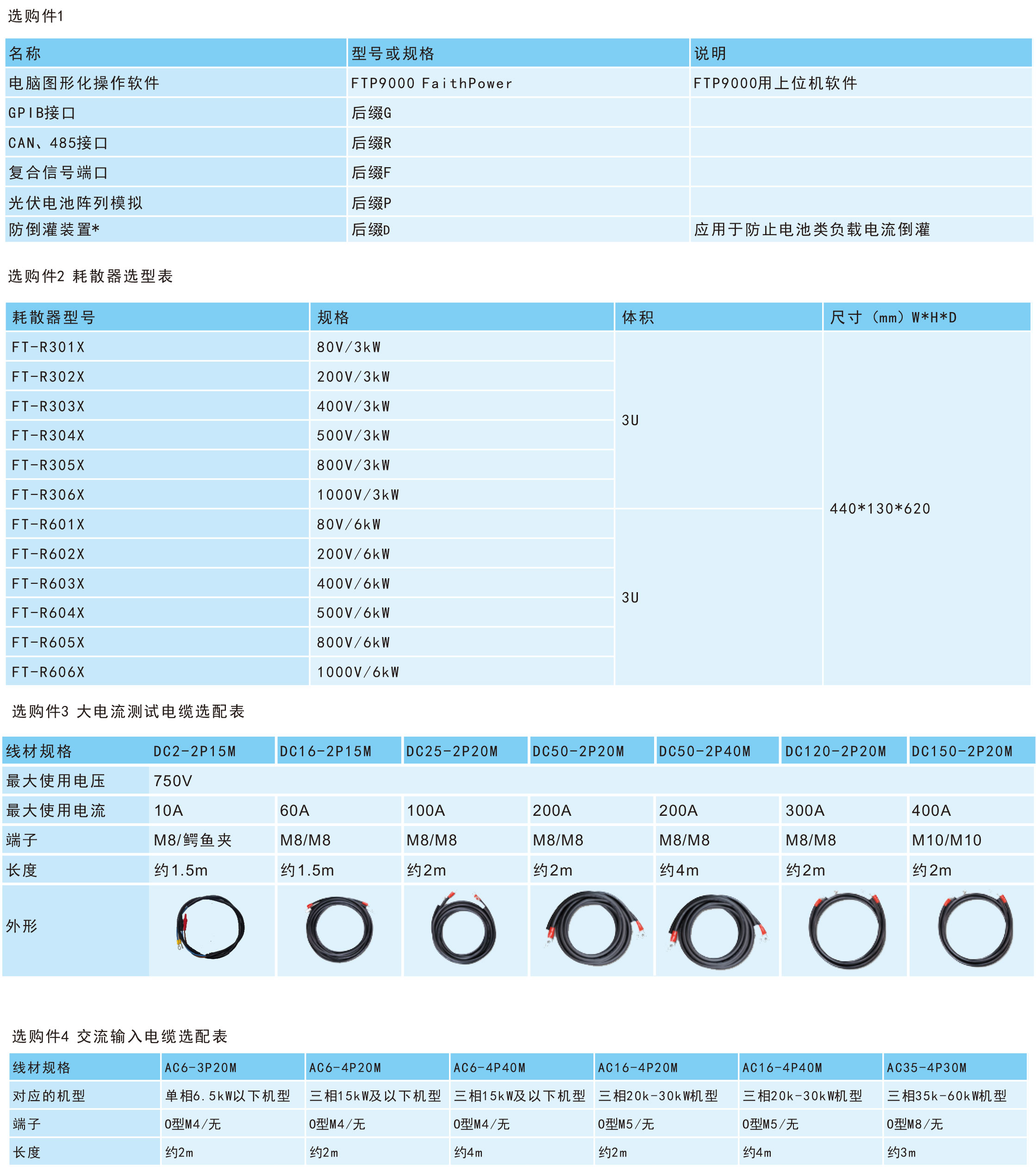

宽范围大功率可编程直流电源FTP9000系列选件

宽范围大功率可编程直流电源FTP9000系列选件宇捷弘业

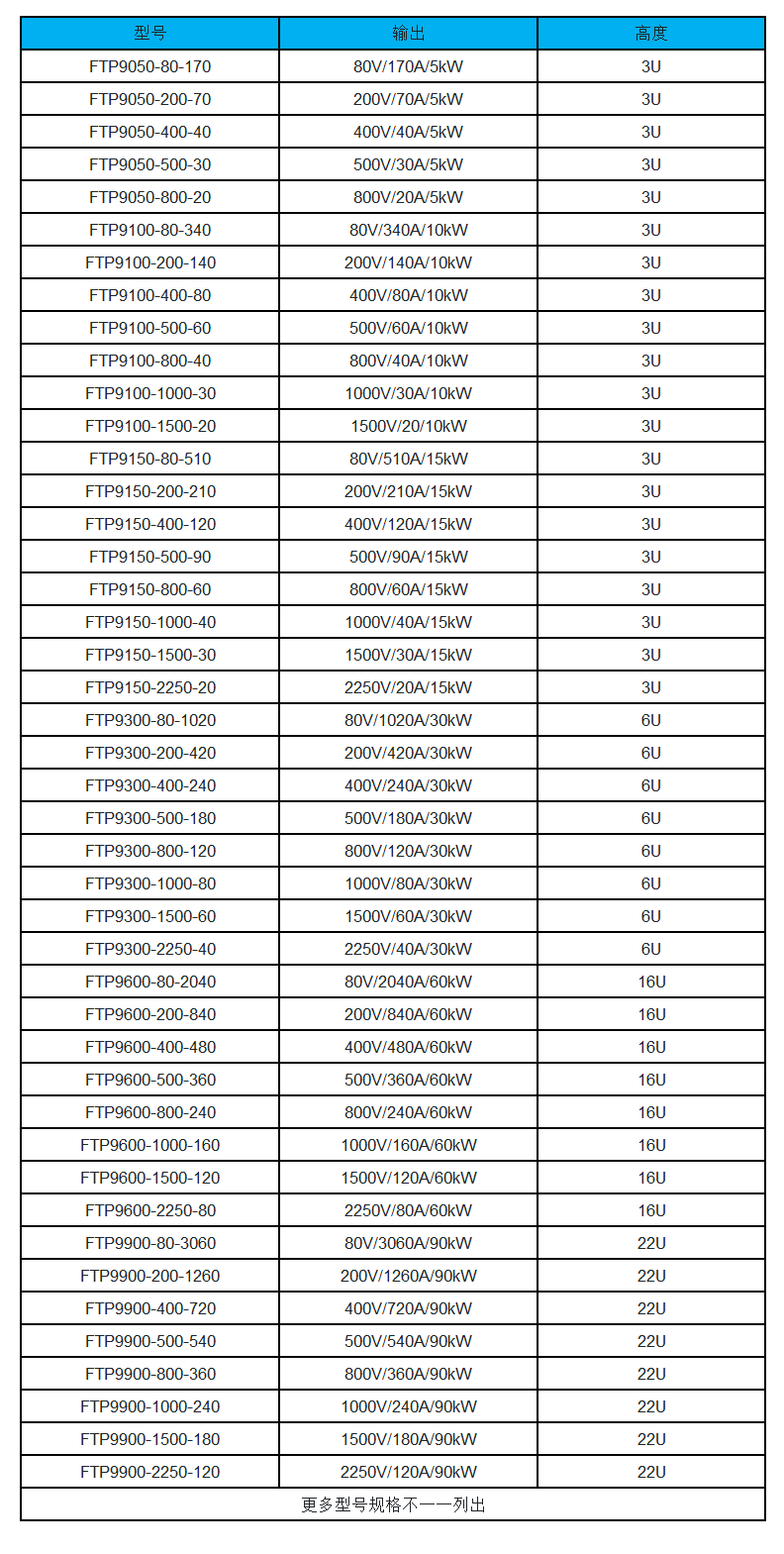

宽范围大功率可编程直流电源FTP9000系列(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆ FTP9050-80-170:80V/ 170A/ 5kW

◆ FTP9100-80-340:80V/ 340A/ 10kW

◆ FTP9150-80-510:80V/ 510A/ 15kW

◆ FTP9300-80-1020:80V/ 1020A/ 30kW

◆ FTP9450-80-1530:80V/ 1530A/ 45kW

◆ FTP9600-80-2040:80V/ 2040A/ 60kW

◆ FTP9750-80-2550:80V/ 2550A/ 75kW

◆ FTP9900-80-3060:80V/ 3060A/ 90kW

◆ FTP9050-200-70:200V/ 70A/ 5kW

◆ FTP9100-200-140:200V/ 140A/ 10kW

◆ FTP9150-200-210:200V/ 210A/ 15kW

◆ FTP9300-200-420:200V/ 420A/ 30kW

◆ FTP9450-200-630:200V/ 630A/ 45kW

◆ FTP9600-200-840:200V/ 840A/ 60kW

◆ FTP9750-200-1050:200V/ 1050A/ 75kW

◆ FTP9900-200-1260:200V/ 1260A/ 90kW

◆ FTP9060-300-75:300V/ 75A/ 6kW

◆ FTP9120-300-150:300V/ 150A/ 12kW

◆ FTP9180-300-225:300V/ 225A/ 18kW

◆ FTP9360-300-450:300V/ 450A/ 36kW

◆ FTP9540-300-675:300V/ 675A/ 54kW

◆ FTP9720-300-900:300V/ 900A/ 72kW

◆ FTP9900-300-1125:300V/ 1125A/ 90kW

◆ FTP9050-400-40:400V/ 40A/ 5kW

◆ FTP9100-400-80:400V/ 80A/ 10kW

◆ FTP9150-400-120:400V/ 120A/ 15kW

◆ FTP9300-400-240:400V/ 240A/ 30kW

◆ FTP9450-400-360:400V/ 360A/ 45kW

◆ FTP9600-400-480:400V/ 480A/ 60kW

◆ FTP9750-400-600:400V/ 720A/ 75kW

◆ FTP9900-400-720:400V/ 720A/ 90kW

◆ FTP9050-500-30:500V/ 30A/ 5kW

◆ FTP9100-500-60:500V/ 60A/ 10kW

◆ FTP9150-500-90:500V/ 90A/ 15kW

◆ FTP9300-500-180:500V/ 180A/ 30kW

◆ FTP9450-500-270:500V/ 270A/ 45kW

◆ FTP9600-500-360:500V/ 360A/ 60kW

◆ FTP9750-500-450:500V/ 450A/ 75kW

◆ FTP9900-500-540:500V/ 540A/ 90kW

◆ FTP9050-800-25:800V/ 25A/ 5kW

◆ FTP9100-800-50:800V/ 50A/ 10kW

◆ FTP9150-800-75:800V/ 75A/ 15kW

◆ FTP9300-800-150:800V/ 150A/ 30kW

◆ FTP9450-800-225:800V/ 225A/ 45kW

◆ FTP9600-800-300:800V/ 300A/ 60kW

◆ FTP9750-800-375:800V/ 375A/ 75kW

◆ FTP9900-800-450:800V/ 450A/ 90kW

◆ FTP9100-1000-30:1000V/ 30A/ 10kW

◆ FTP9200-1000-60:1000V/ 60A/ 20kW

◆ FTP9150-1200-40:1000V/ 40A/ 15kW

◆ FTP9300-1200-80:1000V/ 80A/ 30kW

◆ FTP9450-1200-120:1000V/ 120A/ 45kW

◆ FTP9600-1200-160:1000V/ 160A/ 60kW

◆ FTP9750-1200-200:1000V/ 200A/ 75kW

◆ F T P 9 9 00-1200-240:1000V/ 240A/ 90kW

◆ FTP9100-1500-25:1500V/ 25A/ 10kW

◆ FTP9150-1500-30:1500V/ 30A/ 15kW

◆ FTP9200-1500-50:1500V/ 50A/ 20kW

◆ FTP9300-1500-60:1500V/ 60A/ 30kW

◆ FTP9450-1500-90:1500V/ 90A/ 45kW

◆ FTP9600-1500-120:1500V/ 120A/ 60kW

◆ FTP9750-1500-150:1500V/ 150A/ 75kW

◆ FTP9900-1500-180:1500V/ 180A/ 90kW

◆ FTP9150-2250-25:2250V/ 25A/ 15kW

◆ FTP9300-2250-50:2250V/ 50A/ 30kW

◆ FTP9450-2250-75:2250V/ 75A/ 45kW

◆ FTP9600-2250-100:2250V/ 100A/ 60kW

◆ FTP9750-2250-125:2250V/ 125A/ 90kW

◆ FTP9900-2250-150:2250V/ 150A/ 90kW

费思Faith典型合作客户



宽范围大功率可编程直流电源FTP9000系列应用领域:

◆ 电力电子实验室的多规格灵活应用

◆ 燃料电池、动力电池、铅蓄电池、超级电容设计和测试

◆ 车载、机载、舰载电子设备的供电环境仿真

◆ 直流充电机、充电桩设计和测试系统集成

◆ 服务器电源、UPS、逆变器设计和测试

◆ 太阳能、风能、储能领域设计和测试

◆ 无人机、激光、传感器领域供电和设计测试
