电子产品数字化，系统越来越复杂。
电子产品的芯片之间、模块之间、子系统之间都需要信息交互。
信息交互过程中不可避免会出现错误。
◆ 使用的总线协议越来越多
◆ 需要同时观测多路数字总线
◆ 不确定时间内发生随机性未知错误
◆ 需要定位错误发生的场景、跟踪系统崩溃的原因
◆ 需要自动解析总线协议，无需人工解析
◆ 需要捕获毛刺噪声等信号质量问题
◆ 示波器抓取信号时间太短
什么地方需要用到逻辑分析仪或协议分析仪?
数字电路：用到芯片的就是数字电路。
所以芯片设计公司肯定需要，产品中用到芯片的公司需要。
什么人需要逻辑分析仪和协议分析仪?
测试分为物理层测试和协议层测试
物理层测试=示波器=硬件工程师
协议层测试=逻辑分析仪或协议分析仪=软件工程师+硬件工程师
数字电路测试可能遇到的问题?
◆ 需要同时观测多路数字总线
数字总线分两种
• 并行总线 一个时钟发多个bit(1=高或0=低)
• 串行总线 一个时钟发一个bit(1=高或0=低)
数字电路调试可能遇到的问题?
◆ 需要发现长时间内发生的随机性未知错误
• 很多数据错误是未知的，所以需要长时间的捕获
• 逻辑分析仪和协议分析仪内存大，逻辑分析仪有采集有效数据的算法(跳变存储)，逻辑分析仪和协议分析仪可以实现长时间的捕获，采集时间远远大于示波器
◆ 需要自动解析总线协议，无需人工解析
• 逻辑分析仪标配众多总线协议解析功能，无需额外付费
• 协议分析仪有针对性的对部分总线进行长时间协议解析并记录
◆ 需要能设置观察点(触发点)，定位你所需要的数据
• 逻辑分析仪和协议分析仪都有专门针对总线的专用触发，可以快速定位数据错误
◆ 需要跟踪系统崩溃的原因
• 超时触发以及丰富的错误触发可以跟踪到系统崩溃前的数据
◆ 需要捕获毛刺噪声等信号质量问题
• 通过逻辑分析仪和协议分析仪丰富的触发方式去控制示波器捕获数据出问题时候的信号波形，检查是否因信号质量导致数据出错
为什么只有示波器不够?
• 并行总线 一个时钟发多个bit(1=高/0=低)
• 串行总线 一个时钟发一个bit(1=高/0=低)
多路数字总线/多路通道:多数示波器通常4通道，这时就有点束手无策。
示波器现在有8通道示波器? == 成本太高
示波器还有MSO带逻辑分析仪通道?
MSO带16通道逻辑分析仪功能
高端应用需要更多通道，做芯片设计时，通常需要观测多于16个数据通道
示波器缺少专门针对总线的专用触发
应用性价比太低。串行总线的数据解析也需要另外付费购买，串行总线种类数量支持太少

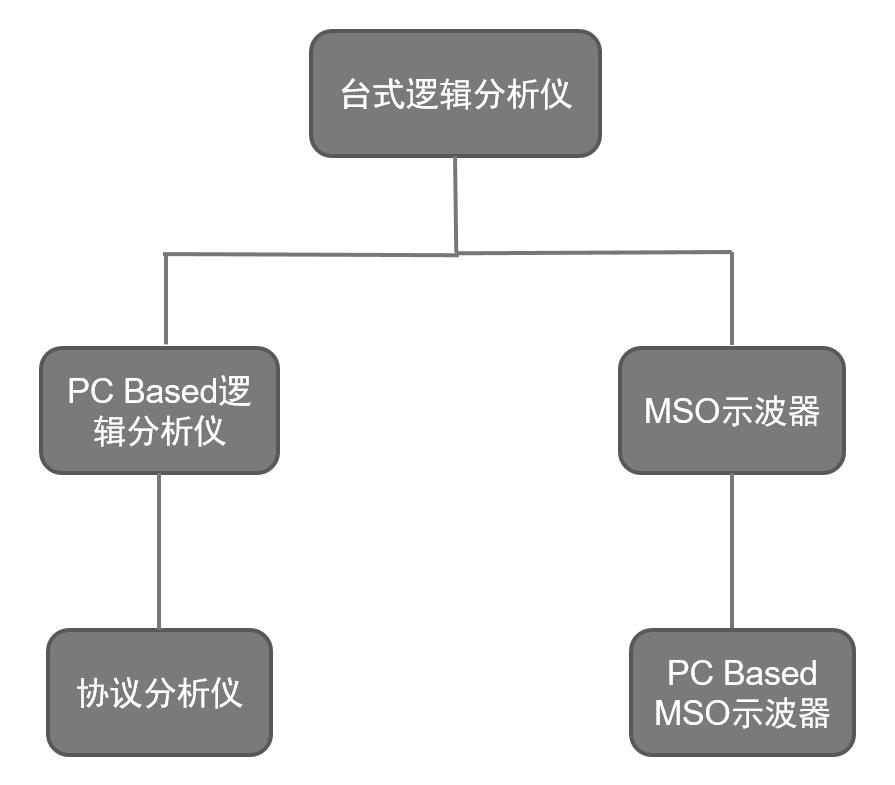

逻辑分析仪的分类

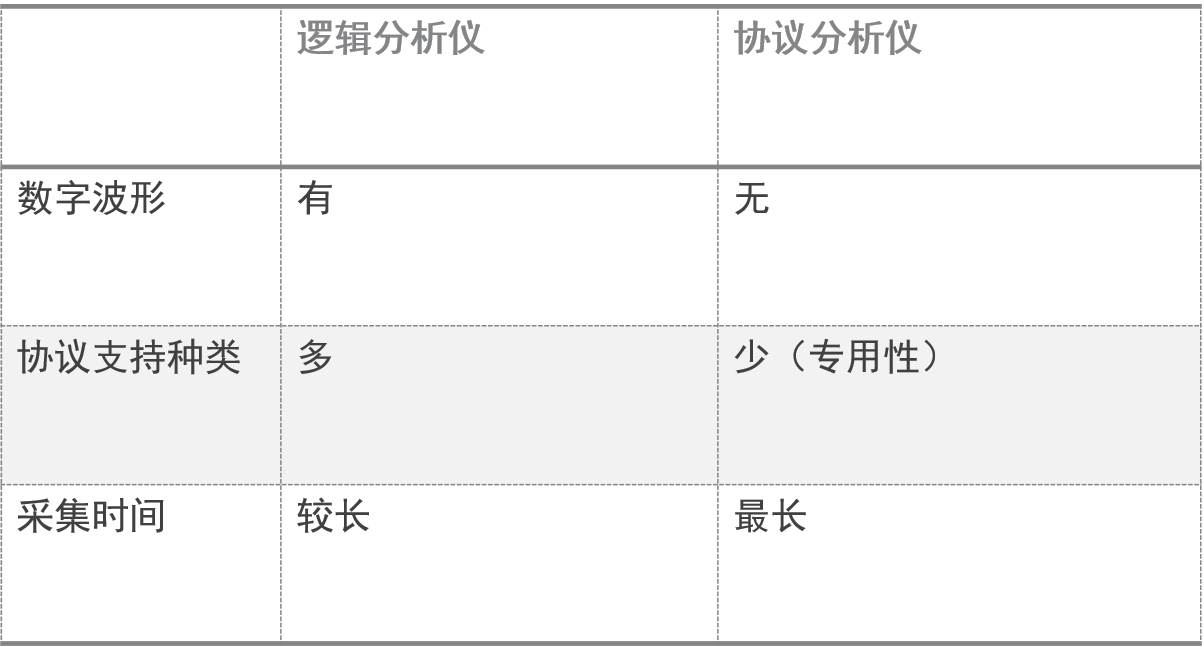

逻辑分析仪与协议分析仪有什么区别?
逻辑分析仪=通用 逻辑分析仪=0,1的数字波形
协议分析仪=专用 协议分析仪=数据
逻辑分析仪的0,1数字波形有什么用?

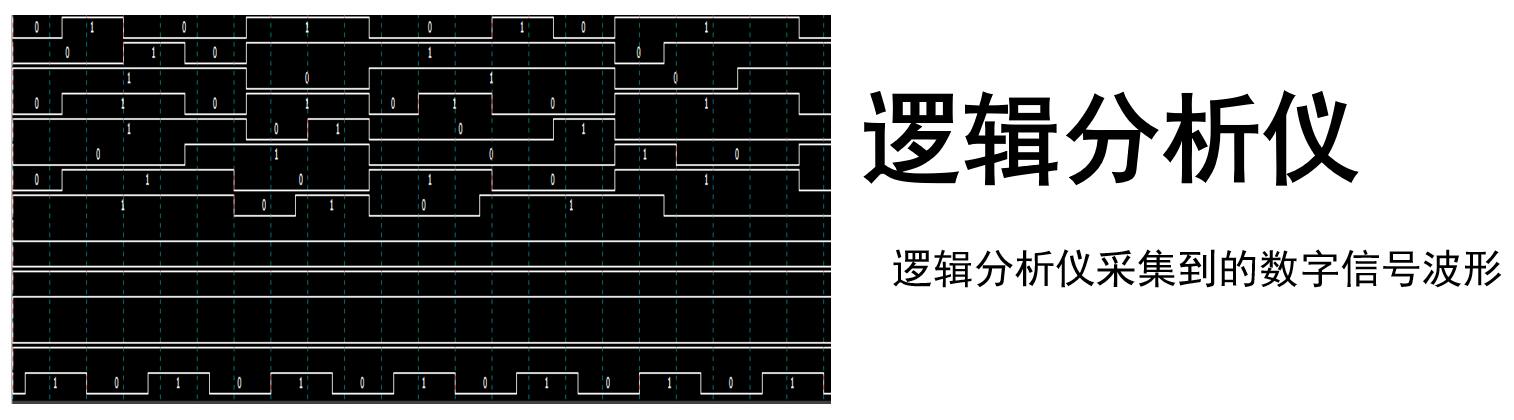

逻辑分析仪=数字波形采集，查找数字波形时序违规。
查看时序问题，什么时候应该0变1，什么时候应该1变0
下图中Data0-Data7数据线应该在D8数据线变1(高)前全部变低0(低),实际违规了
逻辑分析仪与协议分析仪有什么区别?
逻辑分析仪=通用 逻辑分析仪=0,1的数字波形
协议分析仪=专用 协议分析仪=数据

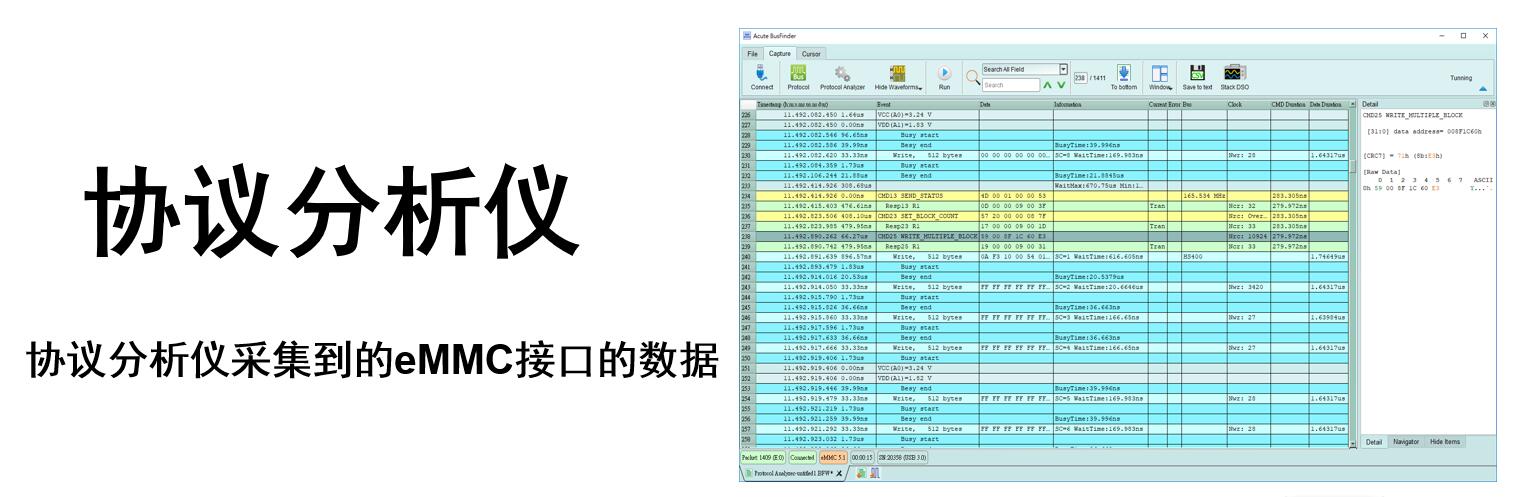

协议分析仪=长时间数据采集记录，查找协议数据错误。
逻辑分析仪发展概况
