费思Faith超级电容测试阵列FT8300

品牌
费思Faith

型号
FT8300

■ 定电流/定电压/定功率充放电

■ 电压范围: 10-1200V

■ 电流范围: 0-1000A

■ 功率范围: 3-300kW(并联增加设备功率)

■ 高精准度量测

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、超级电容测试阵列FT8300概述

  费思超级电容测试系统FT8300是专为超级电容研发和生产而自主设计开发的一套专用测试系统。该系统能对超级电容的容量、等效串联电阻(ESR)、漏电流(自放电)等电气参数进行高精度测试测量。结合智能计算机技术和通信技术, 系统可以在P C机软件的控制下实现测试流程的自动控制,最大程度提高测试质量并节省人力成本。本系统支持多种测试标准,支持用户自定义测试流程,方便易用。

二、超级电容测试阵列FT8300系统特点

  ■ 安装简单

  标准19寸2U机箱,可方便地安装于19寸机柜或桌面使用。标准测试夹具或开尔文夹,方便被测电容放置。

  ■ 高精度

  FT8300采用一体化设计,充放电回路跟测量回路集成于同一块板卡(大电流型号为同一机箱),最大程度减少外界干扰。同一MCU控制,时序控制精确。

  ■ 系统开放

  支持LAN和RS485接口,标准MOD-BUS协议。用户可根据工艺要求自定义开发应用程序。

三、超级电容测试阵列FT8300解决方案

  FT8300G是专门为高功率二次电容组测试而开发的高精密充放电设备。适用于寿命试验,产品进出货检验,材料特性研究等。

  主要特点包括:

    ◆ 定电流/定电压/定功率充放电

    ◆ 电压范围:10-1200V

    ◆ 电流范围:0-1000A

    ◆ 功率范围:3-300kW(并联增加设备功率)

    ◆ 高精准度量测

    ◆ 仿真动态电流/功率充放电功能,实际路况电流波形仿真测试

四、超级电容测试阵列FT8300系统组成

  FT8300系统有两种组成模式:

  ◆ 单机使用

  单机FT8300(1-10CH)测试仪配合专用治具或测试夹配合上位机软件使用,可实现超级电容参数的数量、数据统计与分析。还可以进行工况模拟、老化、品质分析等工作。

  ◆ 联机使用(产线模式)

  多台FT8300测试仪组成测试阵列,根据电容型号和客户生产工艺搭配专用测试治具和控制软件。测试通道数可无限扩展。

五、超级电容测试阵列FT8300测试软件

  FT8300测试软件采用了订制流程的设计思想。允许操作者自行编辑测试流程或使用标准测试流程,可满足各种测试需求。

  类Office的界面风格,独立通道回显,电压电流波形绘制,表格形式的结果显示等诸多元素,使得这款专业软件在具备强大测试功能的同时,兼具美观易用的优点。

  在数据管理方面,78300软件具有数据查找、数据导入与导出、Excel报表生成等功能。

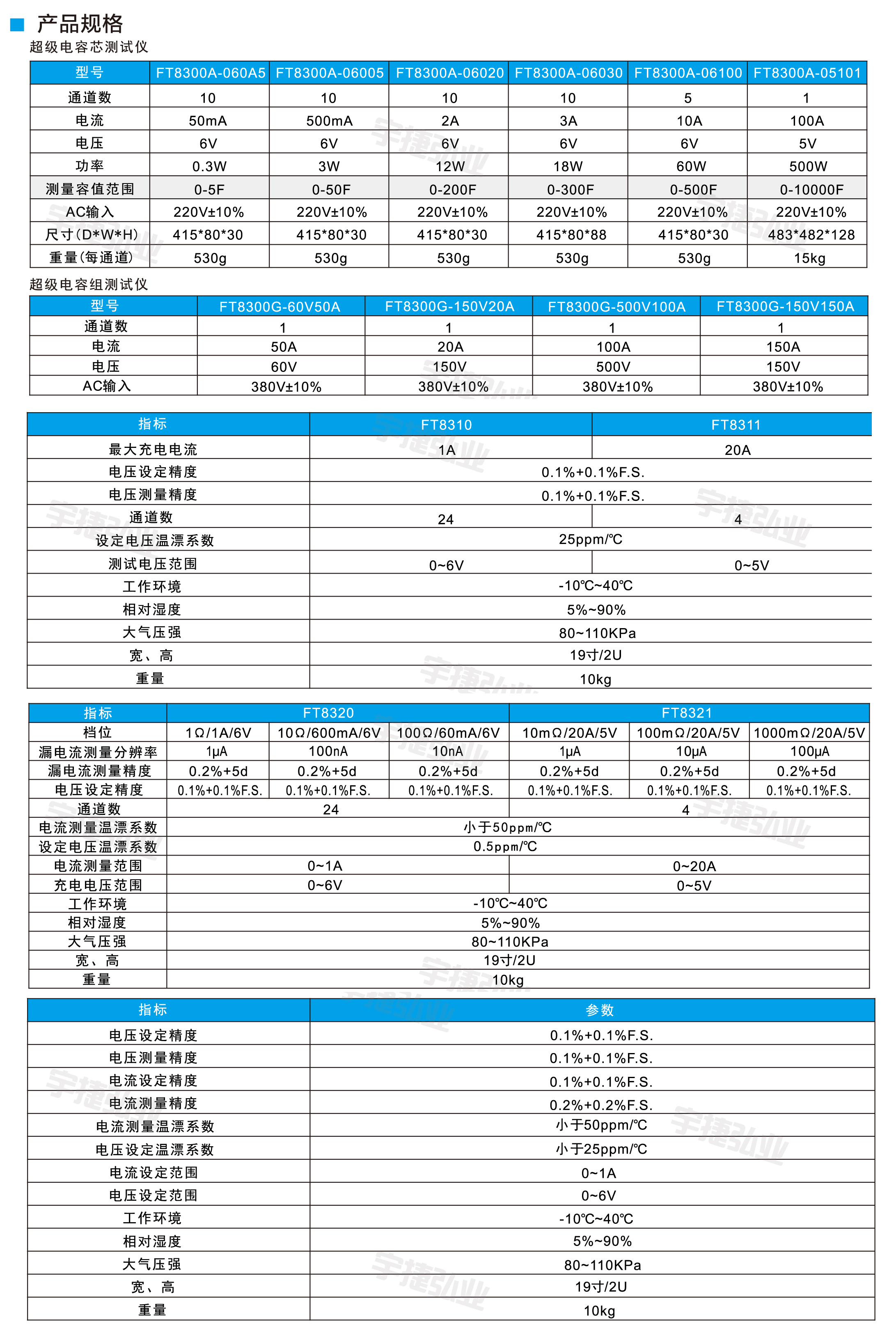

超级电容测试阵列FT8300规格参数

8



超级电容测试阵列FT8300订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

超级电容芯测试仪

◆FT8300A-060A5:通道数10,电流50mA,电压6V,功率0.3W

◆FT8300A-06005:通道数10,电流500mA,电压6V,功率3W

◆FT8300A-06020:通道数10,电流2A,电压6V,功率12W

◆FT8300A-06030:通道数10,电流3A,电压6V,功率18W

◆FT8300A-06100:通道数5,电流10A,电压6V,功率60W

◆FT8300A-05101:通道数1,电流100A,电压5V,功率500W

超级电容组测试仪

◆FT8300G-100V50A:通道数1,电流50A,电压100V

◆FT8300G-1 50V80A:通道数1,电流80A,电压150V

◆FT8300G-50oV100A:通道数1,电流100A,电压500V

◆FT8300G-150V150A:通道数1,电流150A,电压150V
