是德Keysight 示波器DSOX2014A

品牌
是德Keysight

型号
DSOX2014A

● 100 MHz;
● 4 个模拟通道;
● 8.5 英寸 WVGA 显示屏,清晰且轻松的信号查看;
● 1 Mpts 大容量存储器可以捕获更多数据;
● 高达 50,000 波形/秒的更新速率可以让您查看更多信号细节。

分享到:

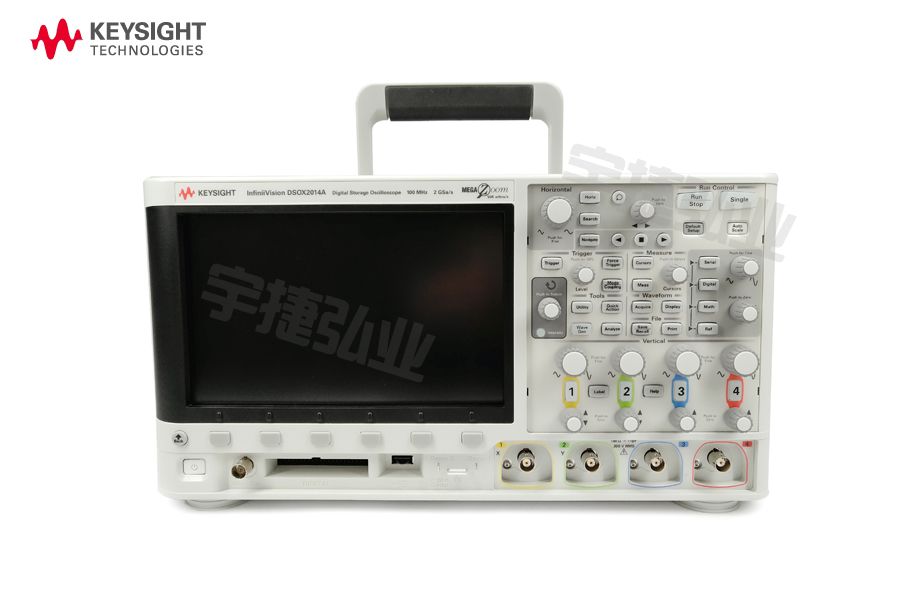

DSOX2014A

一、产品概述

  InfiniiVision 2000 X 系列拥有入门级产品的价位,能够在满足您苛刻预算要求的情况下提供卓越性能,以及同类产品无法拥有的可选功能。是德突破性技术可以在相同的预算条件下提供性能更优异的示波器。

       借助这一全新产品,您可以:

  ● 观察更长时间的信号, 并观察更多信号细节。它具有同档产品中最大的显示屏、最深的存储器和最快的波形更新速率;

  ● 执行更多测量。四合一仪器可以提供更多功能: 示波器、逻辑计时分析仪、WaveGen 内置 20 MHz 函数发生器 (可选) 和数字电压表 (可选);

  ● 提供更多投资保护。它是业界唯一支持全面升级的示波器 (包括带宽)。

8

二、主要特性和功能

       ● 100 MHz

  ● 4 个模拟通道

  ● 8.5 英寸 WVGA 显示屏,清晰且轻松的信号查看

  ● 1 Mpts 大容量存储器可以捕获更多数据

  ● 高达 50,000 波形/秒的更新速率可以让您查看更多信号细节

  ● 全面的可升级特性支持您扩展测量功能:您可以在任意时间添加数字通道、20 MHz 函数发生器、3 位电压表、串行触发与分析、分段存储器和模版测试等

  ● 免费的教育工作者资源套件能够帮助您轻松配置教学实验室

  观察更长时间、更深入的信号细节

  ● 最大显示屏

  最大尺寸的显示屏可以提供最佳的信号可视性。8.5英寸 WVGA 显示屏与同档的其他示波器相比,显示面积至少增加两倍,分辨率至少提高五倍 (WVGA 800x480 相比 QVGA 320x240)。

  ● 最快更新速率

  InfiniiVision 2000 X 系列采用是德的 Mega Zoom IV 定制 ASIC 技术,具有高达每秒 50,000 个波形的更新速率。利用这个速度,您能观察到某段时间内的更多信号细节和偶发异常。

  ● 更深的存储器, 更长的捕获时间

  Keysight 2000 X 系列示波器具有高达 100 kpts 的存储器,是同档其他示波器的 40 倍以上,支持您捕获长时间的非重复信号,同时保持高采样率,并快速缩放感兴趣的区域。深存储器可以让示波器在更长的时间内保持高采样率。

  集四种仪器的功能于一身, 执行更多测量

  ● 同档次中的最佳示波器

  InfiniiVision 2000 X 系列具有同类产品中最深的 100 kpts存储器 (采用是德已获专利的 MegaZoom IV 技术),可在启用存储器的情况下保持高速响应,能够持续快速提供 50,000 波形/秒的业内最快更新速率。即便在您启用测量或添加数字通道时,其性能也不会受到影响。此外,2000 X 系列还提供 23 种自动测量,例如电压、时间和频率,以及四种波形运算函数 (包括 FFT)。

  ● 业界首款经济型混合信号示波器 (MSO)

  2000 X 系列是同档产品中首款提供集成逻辑分析仪功能的仪器。当今设计中数字内容几乎无处不在。通过添加 8 个集成的数字计时通道,您可以在一台仪器中获得多达 12 个通道进行时间相关的触发、采集和查看。购买 2 或 4 通道 DSO 后,您可以随时使用许可证启用集成的8 个数字计时通道,将 DSO 升级为 MSO。

  ● 业界独有的 WaveGen 20 MHz 内置函数发生器

  2000 X 系列是业界首款集成了 20 MHz 函数发生器的示波器,能为您的被测件提供正弦波、方波、斜波、脉冲、直流和噪声波形等激励输出,特别适合非常注重工作台空间和预算的教学实验室或设计实验室。这款示波器集成了一个函数发生器,您无需再单独购买。通过订购 DSOX2WaveGen 选件,并使用许可证安装,您可随时启用 WaveGen 内置函数发生器。

  ● 集成数字电压表

  2000 X 系列也是业界首款集成了 3 位电压表 (DVM) 和5 位频率计数器的示波器。电压表与示波器通道使用相同的探头,但测量与示波器触发系统并不相关,因此使用相同的连接可以同时进行电压测量和触发示波器测量。电压表始终显示测量结果,可确保您随时获得快速表征测量。您可以通过订购 DSOXDVM 选件随时启用 DVM。

  业内独有的可全面升级示波器, 能够提供更多投资保护

  ● 可升级性:

  各个项目可能会用到不同的示波器功能,但传统示波器的功能配置是固定的,您只能获得购买时的那些功能。2000 X 系列可通过全方位的升级特性来保护您的投资。在未来需要更多带宽 (高达 200 MHz)、数字通道、WaveGen、集成数字电压表或测量应用软件时,您可根据实际需要轻松添加这些功能。

  在购买时添加或在以后升级:

      ● 带宽

      ● 数字通道 (MSO)

      ● WaveGen 内置 20 MHz 函数发生器

      ● 集成数字电压表 (DVM)

      ● 测量应用软件

         ○ 模板测试

         ○ 分段存储器

         ○ 教学实验室套件
