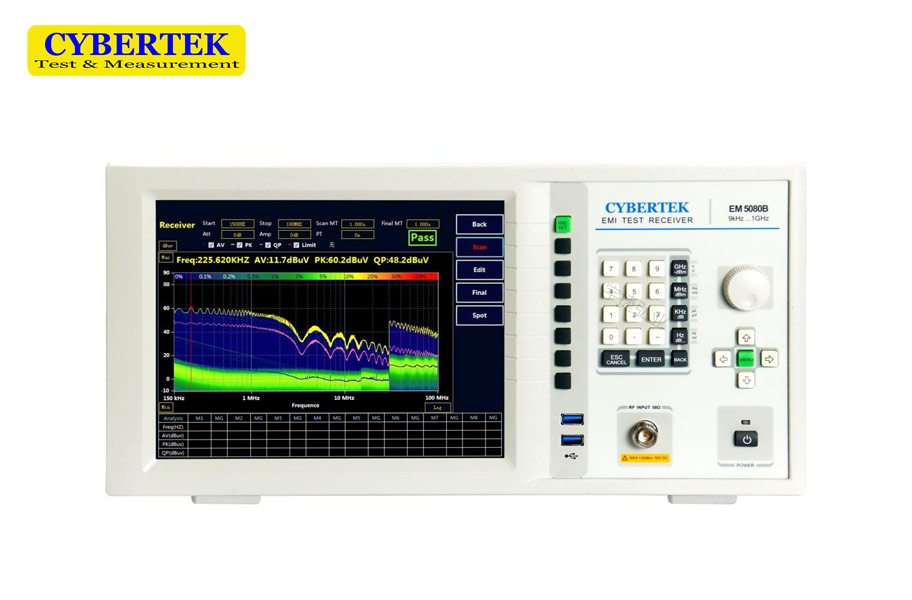

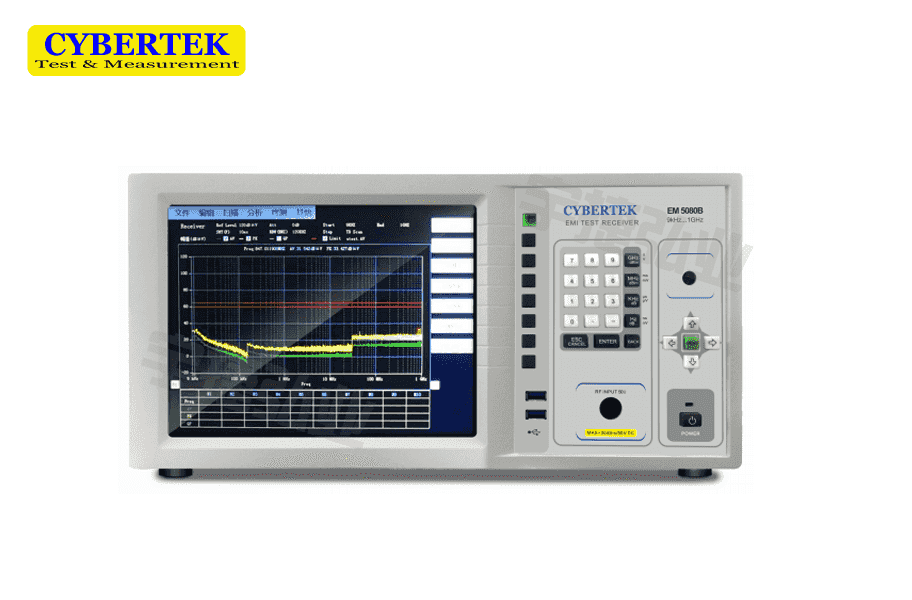

知用Cybertek EMI测试接收机 EM5080B

品牌
知用Cybertek

型号
EM5080B

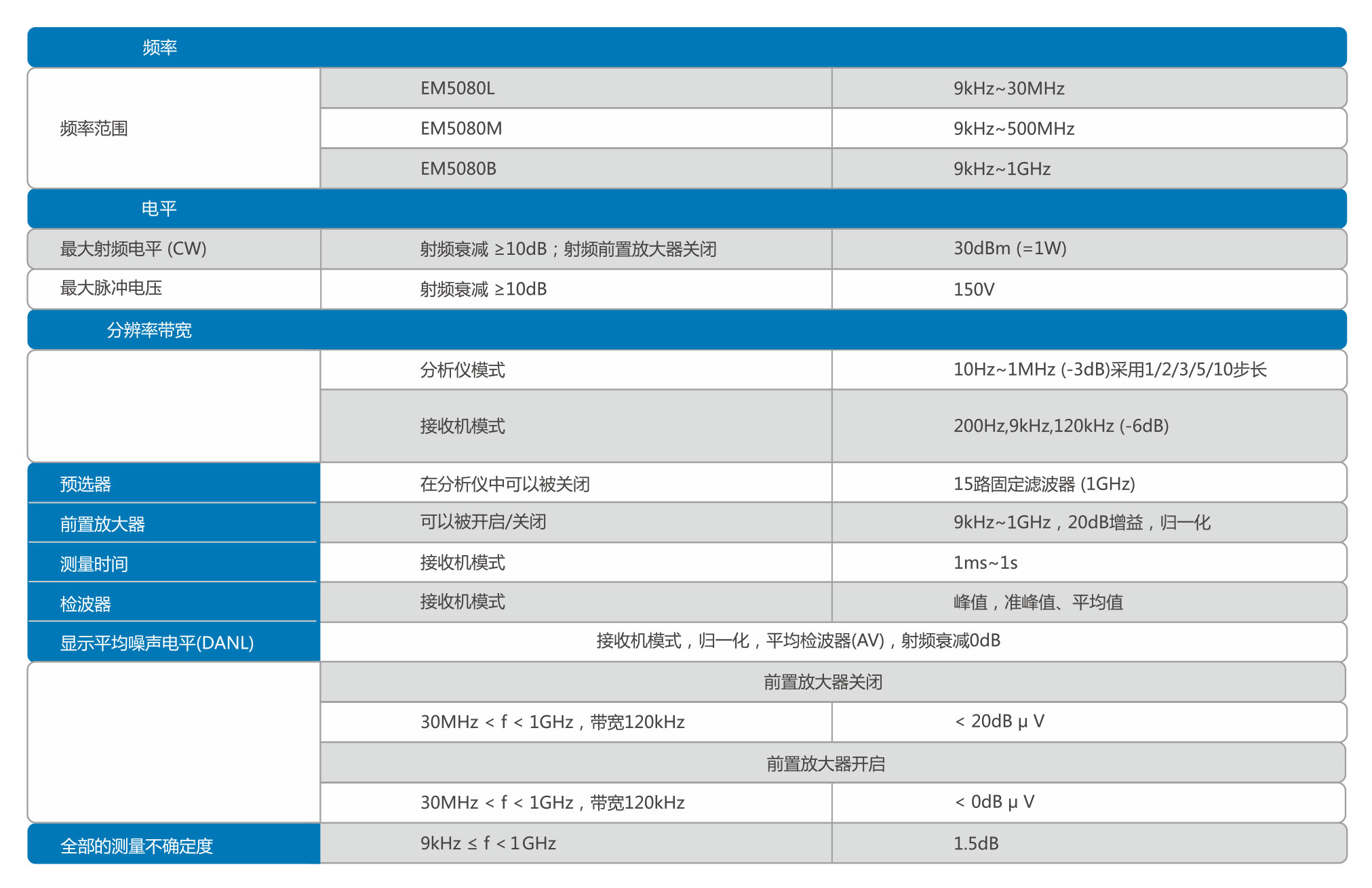

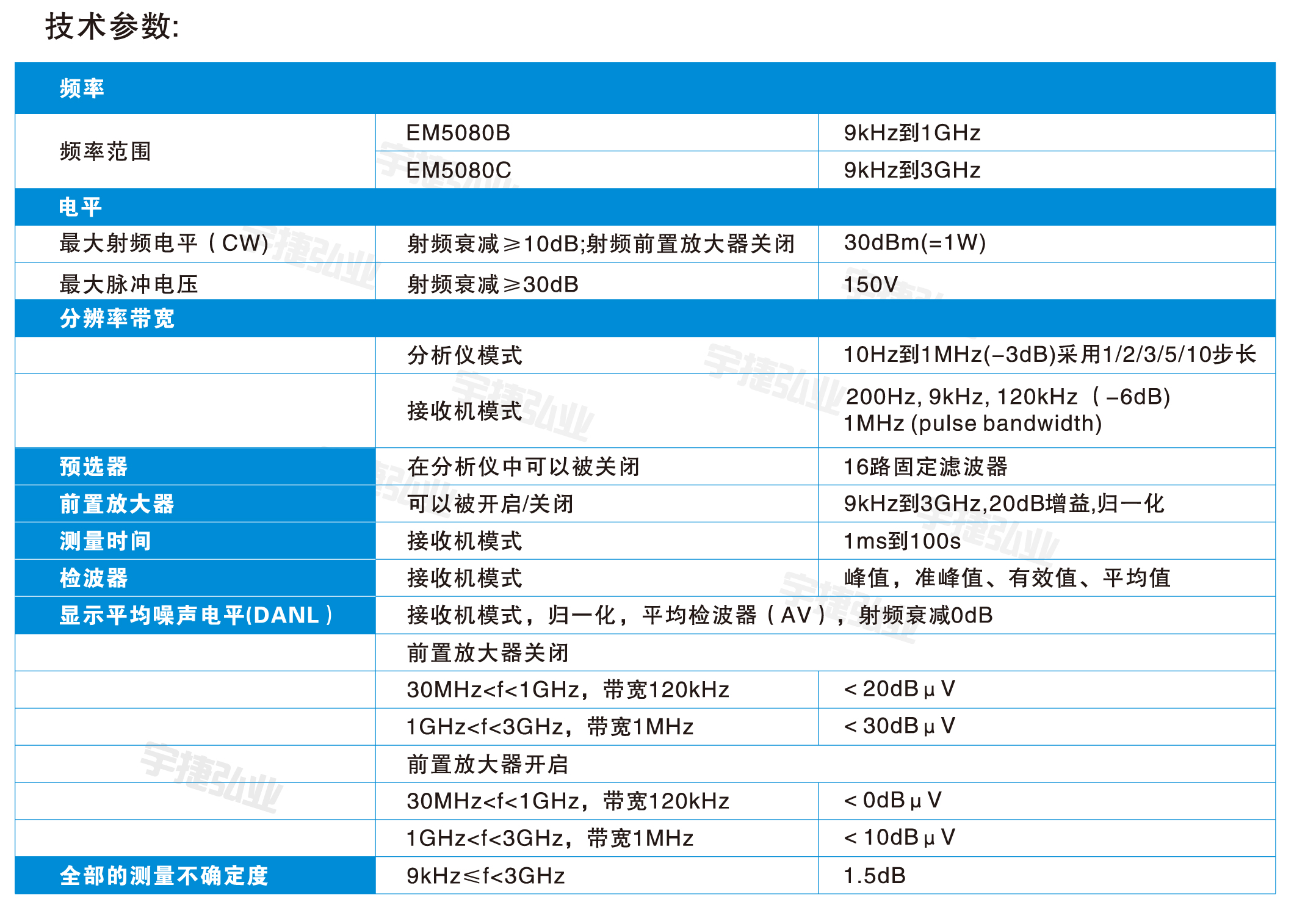

◆ 频率范围 9kHz到1GHz;
◆ 最大射频电平(CW):射频衰减≥10dB,射频前置放大器关闭,30dBm(=1W);
◆ 最大脉冲电压:射频衰减≥10dB,150V。

分享到:

一、概述

  EM5080系列是全数字化预认证级时域接收机,EM5080L带宽为9kHz-30MHz,EM5080M带宽为9kHz-500MHz,EM5080B带宽为9kHz-1GHz,EM5080C带宽为9kHz-3GHz,完全符合CISPR16-1-1标准。采用实时分析技术平台,利用强大的PC平台超算能力对宽带信号进行实时高速FFT分析计算,实时带宽高达10MHz,能够以极快的速度进行电磁骚扰测量,EM5080系列采用时域扫描比传统的逐点扫描接收机快500倍以上,过去需要几个小时的骚扰测量现在仅需几秒钟即可极速完成,在产品的开发和产品认证期间可以节省大量的时间和成本;同时具有实时频谱分析功能;采用10.4英寸高清大屏幕显示,清晰的结构化菜单,非常方便使用;采用Windows7操作系统,易于升级维护;数字时域接收机具有扫描速度快,精度高和稳定性好等优点。

二、特点

  ◆ 带预选器并集合20dB前置放大器;

  ◆ 带宽可高达10MHz的实时频谱分析;

  ◆ FFT时域扫描以极高速度测量电磁干扰;

  ◆ 包含了EMI测试接收机和实时频谱分析仪;

  ◆ 清晰的10.4吋大液晶屏和结构化菜单,容易操作。

  ◆ 符合CISPR 16-1-1版要求,含所有符合CISPR标准的分辨率带宽。

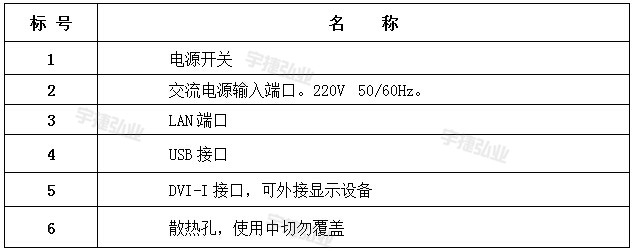

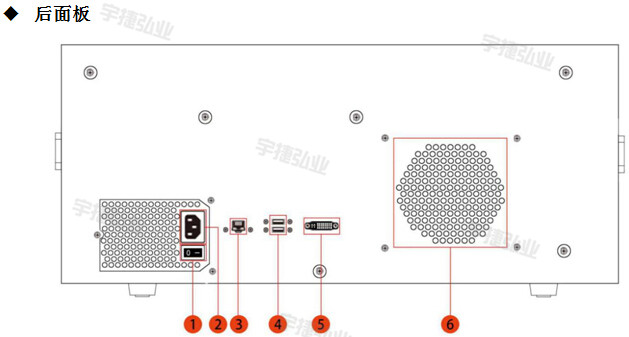

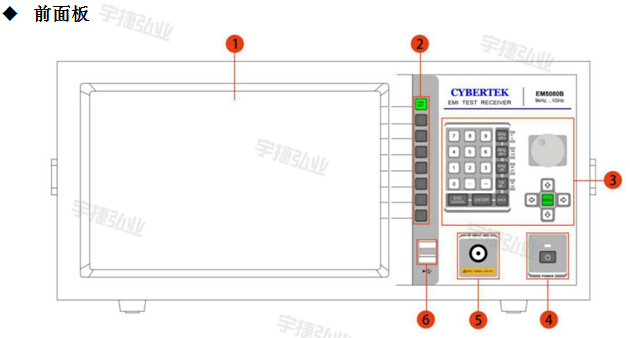

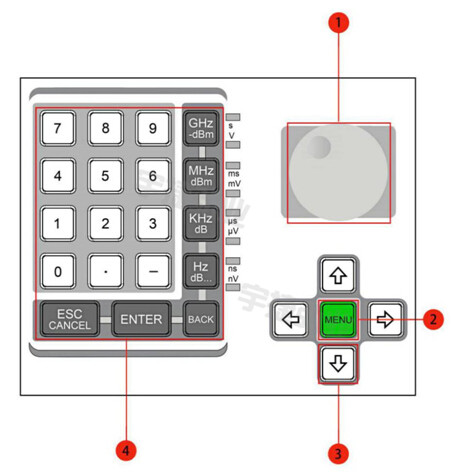

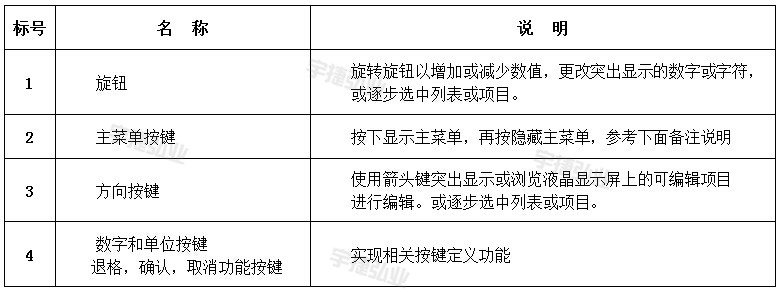

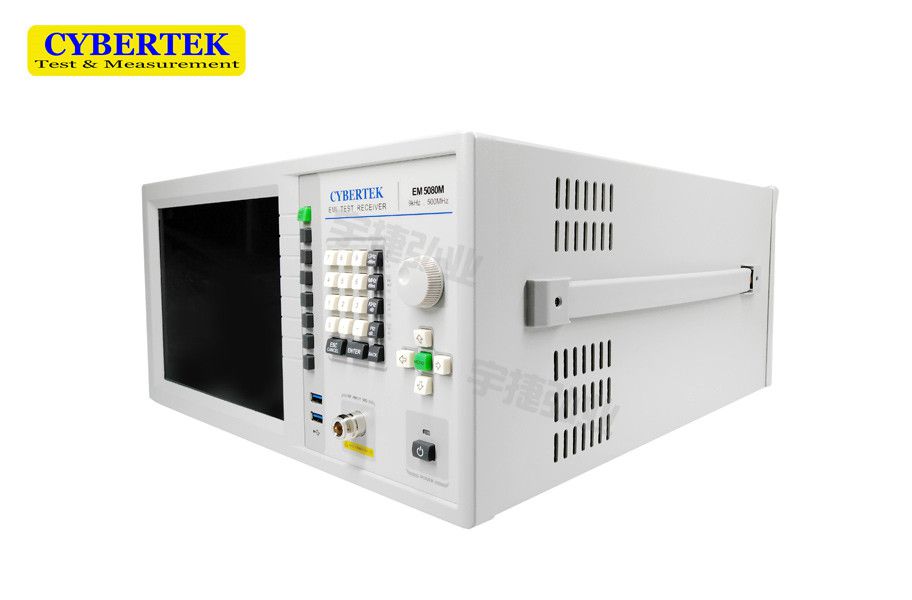

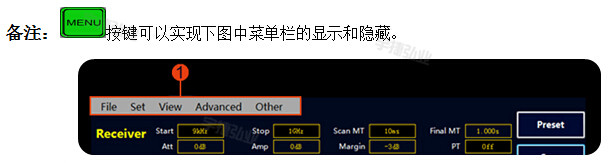

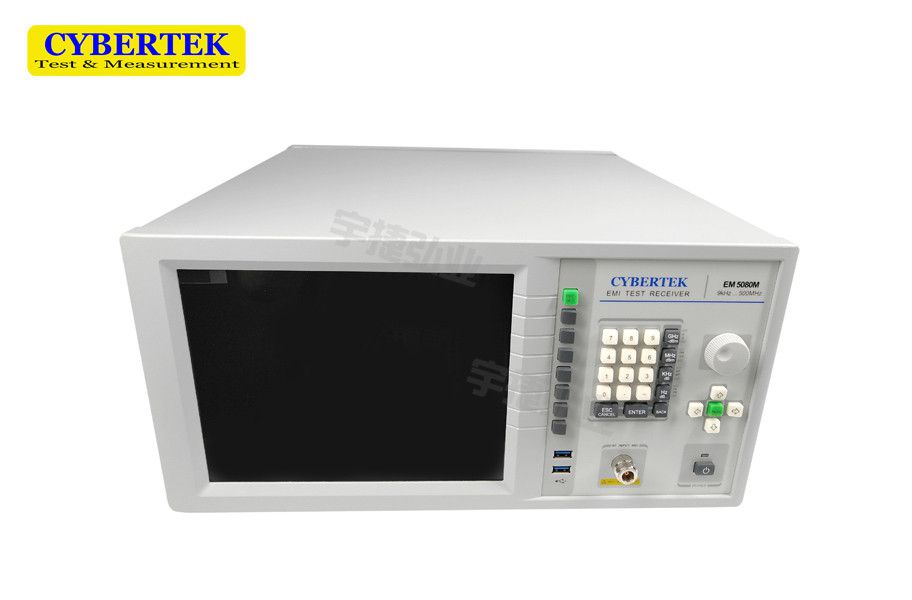

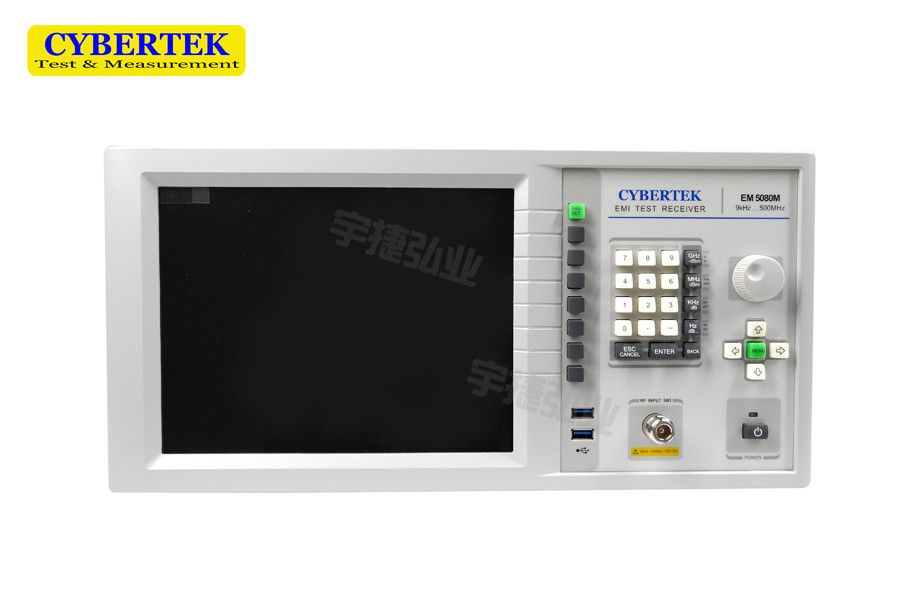

三、产品面板介绍

a2a3



a4a5



a6a7a8



3



a1
