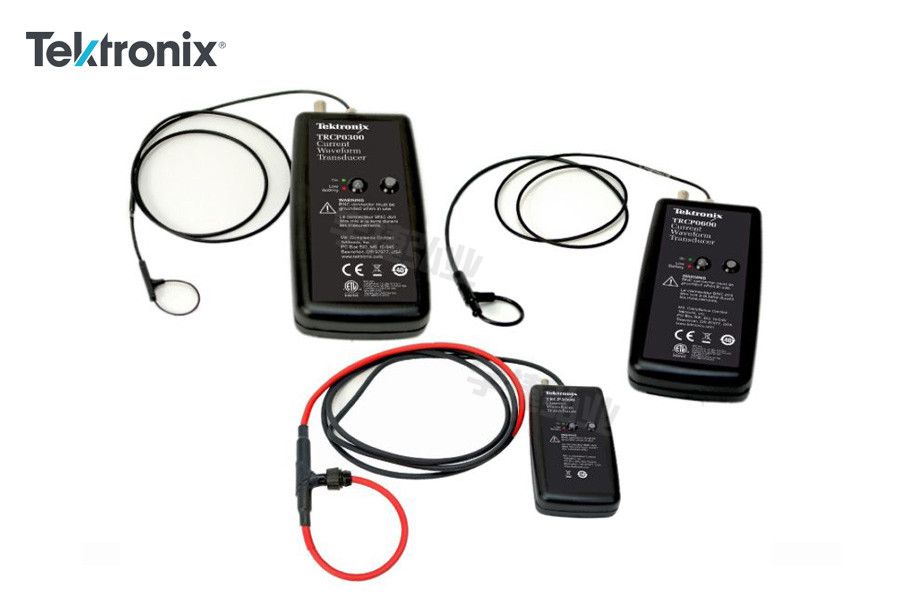

泰克Tektronix 电流探头TRCP系列TRCP0300

一、概述

　　TRCP 系列Rogowski 电流探头带有一个BNC 连接器，适用于支持BNC 接口的任何仪器。Rogowski 探头可以简便地连接大的连接点(如汇流条)，或连接MOSFET 或IGBT 上的小型IC 腿。

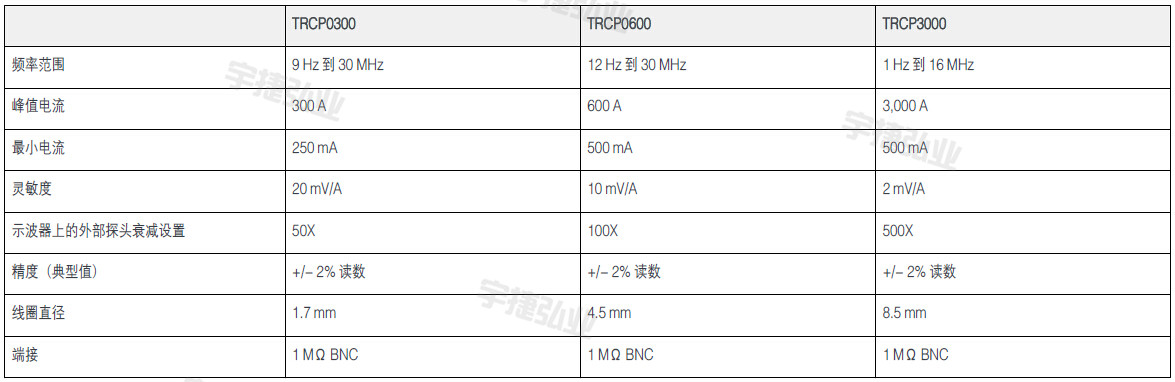

二、主要特点

　　TRCP0300

　　    ◆ 仅 AC

　　    ◆ 9 Hz ~ 30 MHz

　　    ◆ 250 mA ~ 300 A 峰值

　　TRCP0600

　　    ◆ 仅 AC

　　    ◆ 12 Hz ~ 30 MHz

　　    ◆ 500 mA ~ 600 A 峰值

　　TRCP3000

　　    ◆ 仅 AC

　　    ◆ 1 Hz ~ 16 MHz

　　    ◆ 500 mA ~ 3,000 A 峰值

三、应用

　　◆ 马达驱动器

　　◆ 逆变器

　　◆ 电源

　　◆ 工用

　　TRCP0300-TRCP0600 电流探头

　　TRCP0300 和TRCP0600 是为用于小型器件专门设计的。这些仅AC Rogowski 探头带有薄软线圈，可以简便地包在测试点上，如晶体管的腿。

　　TRCP3000 电流探头

　　TRCP3000 有一个较大的线圈，能够处理大的过载电流，而不会损坏。这种探头使用简便，可以插入很难接触的位置，能够包在较大的测试点上，如汇流排。
