高速高精度可编程直流电子负载IT8800系列

一、高速高精度可编程直流电子负载IT8800系列概述

　　IT8800系列直流电子负载拥有宽广的功率范围150W-10KW，电压电流测量速度均达到50KHz，测试分辨率可达0.1mV/0.01mA，测试电流上升速度0.001A/us~2.5A/us可调，且内置RS232/GBIP/USB通讯接口，参数指标非常优异。

二、高速高精度可编程直流电子负载IT8800系列应用

       IT8800系列直流电子负载稳定性高，应用行业宽泛，能满足各种测试需求，目前已经应用于多种要求苛刻的测试场所，例如LED照明，航空航天，汽车电子等多种领域。

三、高速高精度可编程直流电子负载IT8800系列产品特点

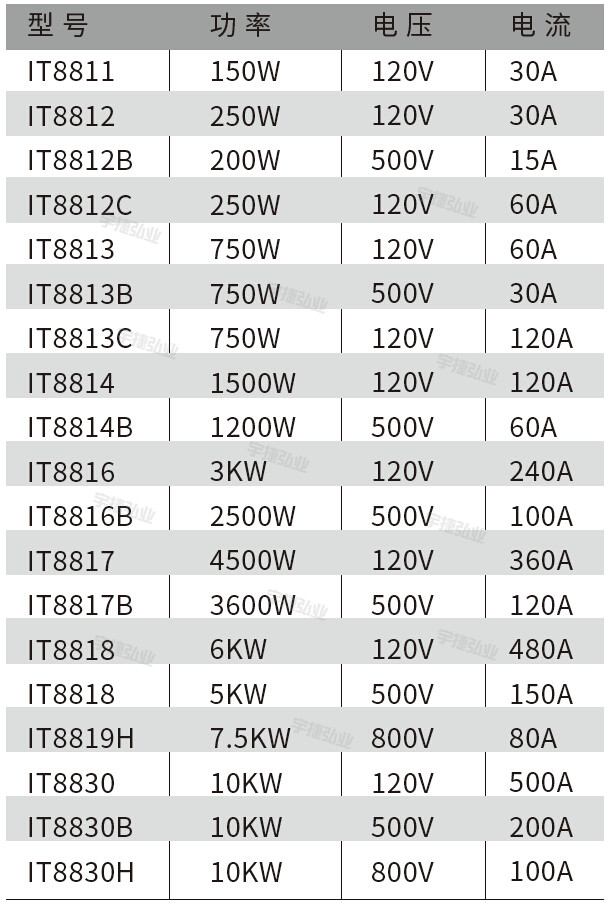

　　♦ 150-10kW/120-800V/15-500A

　　♦ CV/CC/CR/CW模式

　　♦ 远端量测功能

　　♦ 可达0.1mV/0.01mA高分辨率

　　♦ 动态模式高达25KHz

　　♦ 可调电流上升速度.001A/us~2.5A/us

　　♦ 电压、电流测量速度高达50KHz

　　♦ 短路功能，动态测试功能

　　♦ CR-LED功能

　　♦ 过电压、过电流、过功率、过热、反极性保护

　　♦ 记忆容量100组

　　♦ 断电保持记忆功能

　　♦ 外部模拟量控制

　　♦ 标配RS232/USB/GPIB接口

　　♦ 支持VISA,USBTMC,SACPI通讯协议

　　♦ 可通过计算机进行软件监控

四、高速高精度可编程直流电子负载IT8800系列功能与优势

　　动态模式高达25KHZ

　　动态模式操作可以根据设定规则使电子负载在两种设定参数间切换，电源供应器的调整率和瞬时的反应在高低电流准位、持续的时间及升降率的混合变化下监视它的输出电压波形。

　　此功能可以用来测试电源的动态特性，例如计算机磁盘驱动器于运行或停止时，动态负载模式便能仿真其工作电流的变化。

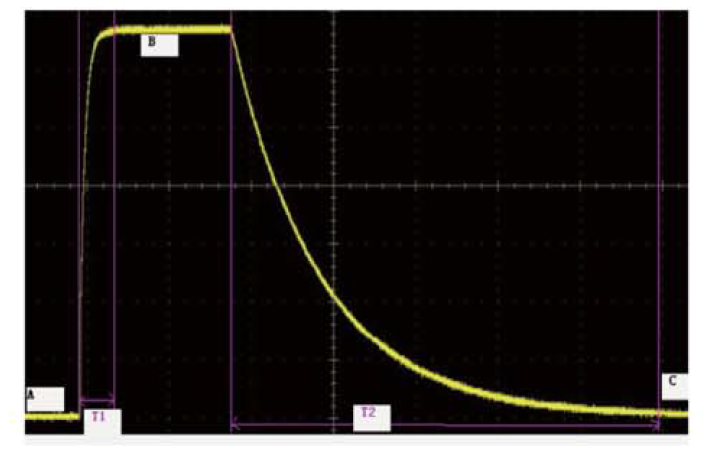

　　电压上升/下降时间测试

　　用户可以用IT8800此功能来测试电压上升/下降时间。进入config下的measure菜单，设置两个电压点。然后开启时间显示(display on timer)功能，测试完成后，屏幕上会显示此上升/下降时间。

　　对开关电源测试、保险丝测试来说，这个测试都是至关重要的。

　　外部模拟量测试

       IT8800电子负载可以通过后面板的EXT PRG(正负)模拟量端口来控制负载的带载电压或电流，在EXT PRG端子处接入0-10V可调电压来模拟0-满量程的输入，从而来调节负载的输入电压和电流的值。

　　模拟量控制接口满足工业生产中的控制需求，在您不需要使用PC机控制的前提下，可以通过PLC实现输出电压的控制。
