知用Cybertek 低频交直流电流探头 CPL8100A/B

品牌
知用Cybertek

型号
CPL8100A/B

◆ 频率范围(-3dB)DC~600KHz;
◆ 负载阻抗≥1MΩ和≤100pF;
◆ 插入阻抗0.01Ω;
◆ 工作电压最大600Vrms;
◆ 电池9V碱性电池/适配器。

分享到:

一、概述

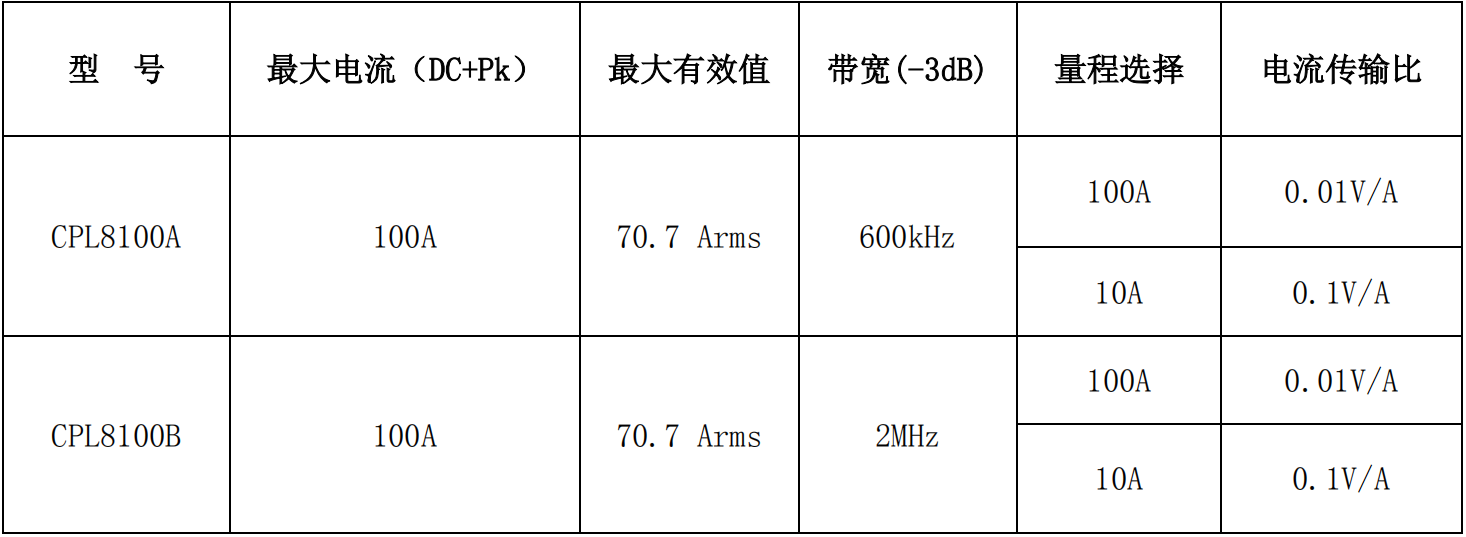

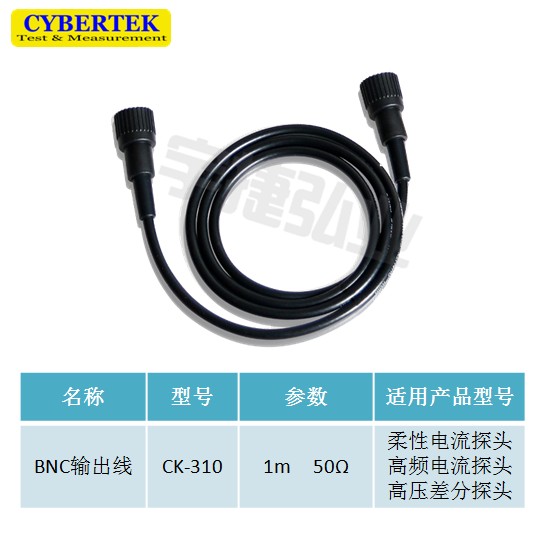

  CPL8100A/B是一款能够同时测量直流和交流的电流探头。测量电流最大100A峰值(70.7A RMS),CPL8100A带宽为600kHz(-3dB),CPL8100B带宽为2MHz(-3dB)。提供两个量程切换(10A和100A档位),根据电流大小选择合适量程;具有自动调零功能,使用方便;带有电源和电池低电压报警指示灯,过载报警声;可使用电池供电或者外部电源供电,使得测量更加方便;标准的BNC输出接口,方便和示波器等其它设备的连接,可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。

1

二、产品示意图

4
6



445577
