高频交直流电流探头CP8000系列(停产)

品牌
知用Cybertek

型号
CP8000系列

◆ CP8030B:30A/DC~50MHz
◆ CP8030H:30A/DC~100MHz
◆ CP8050A:50A/DC~50MHz
◆ CP8150A:150A/DC~12MHz
◆ CP8300A:300A/DC~6MHz
◆ CP8500A:500A/DC~5MHz
欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

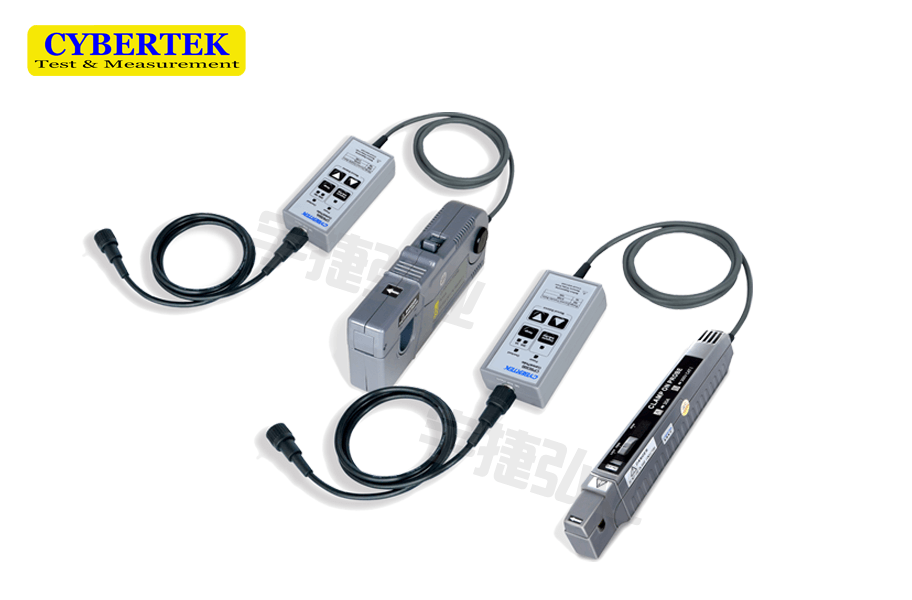

高频交直流电流探头CP8000系列概述

  CP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。

    其特点包括:

  ◆ 高带宽,可准确快速捕捉电流波形;

  ◆ 高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;

  ◆ 两个量程可供选择,方便小电流测量;

  ◆ 自动消磁调零功能,使用方便;

  ◆ 声光过流报警功能,提醒量程切换;

  ◆ 电子轻触式按键设计,使用寿命更长;

  ◆ 标准的BNC输出接口,可匹配任何厂家示波器。

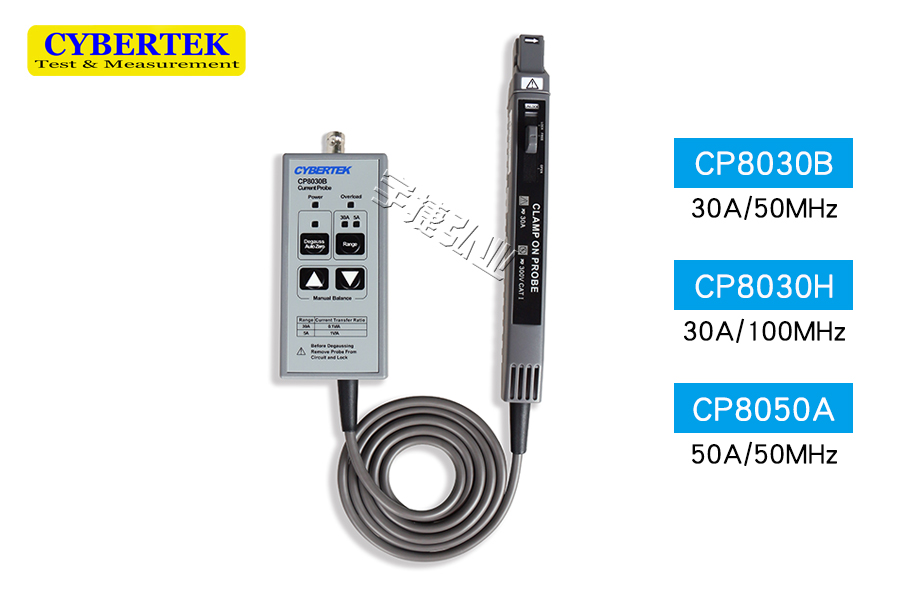

      CP8030B:30A/DC~50MHz

      CP8030H:30A/DC~100MHz

  ◆ 体积轻巧,可在当前拥挤的电路板中使用自如;

  ◆ 小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;

  ◆ 可以测量30A的连续电流和50A的峰值电流;

  ◆ CP8030B提供50MHz的带宽,CP8030H提供100MHz带宽;

  ◆ 探头具有30A (10X)和5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达1mA。



      CP8050A:50A/DC~50MHz

  ◆ 钳口可夹住直径达5mm的导线;

  ◆ 可以测量50A的连续电流和75A的峰值电流,提供50MHz带宽;

  ◆ 探头具有50A (10X)和7.5A (1X)两个量程可选择,7.5A (1X)量程特别适用于小电流测量,分辨率高达1mA。

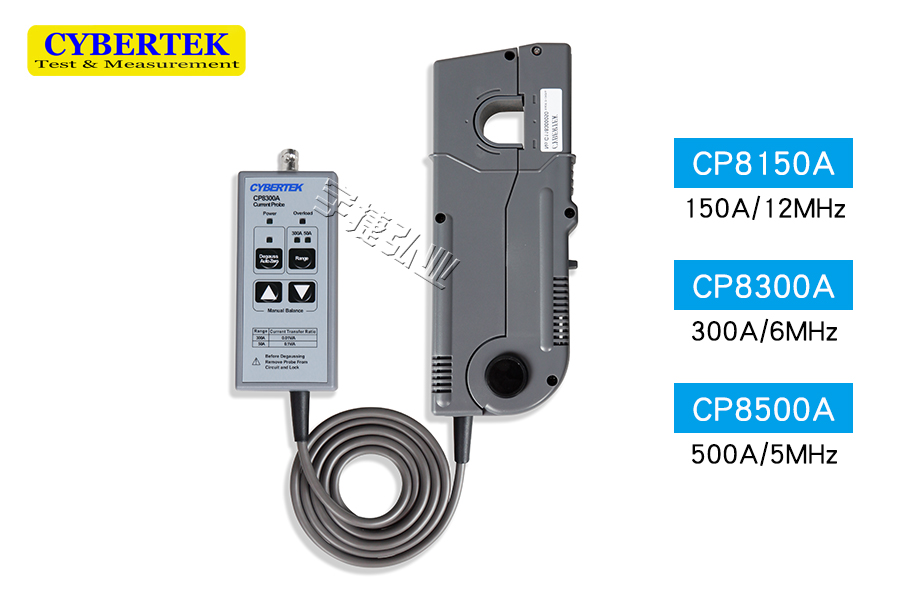

  CP8150A:150A/DC~12MHz

  ◆ 钳口可夹住直径达20mm的导线;

  ◆ 适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流;

  ◆ 提供了12MHz的带宽;探头具有150A (100X)和30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



  CP8300A:300A/DC~6MHz

  ◆ 钳口可夹住直径达20mm的导线,适用于大电流应用场合;

  ◆ 测量300A的连续电流和500A的峰值电流,提供了6MHz的带宽;

  ◆ 探头具有300A (100X)和50A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



  CP8500A:500A/DC~5MHz

  ◆ 钳口可夹住直径达20mm的导线,适用于大电流应用场合;

  ◆ 测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;

  ◆ 探头具有500A (100X)和75A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



高频交直流电流探头CP8000系列应用

  ◆电源(开关式和线性)设计

  ◆LED照明设计

  ◆电动汽车设计

  ◆新能源

  ◆变频家电

  ◆电工实验

  ◆半导体器件设计

  ◆逆变器/变压器设计

  ◆电子镇流器设计

  ◆工控/消费电子设计

  ◆发动机驱动装置设计

  ◆电力电子和电力传动实验等

  ◆交通运输系统(电动车辆、机车、航空电子设备等)设计
